局部斑点重心—轮廓

该方法先搜索与模板相似的目标，然后分析目标局部内的斑点，计算斑点的重心坐标平均值作为结果输出。

该方法受使用的限制，不支持大角度及比例变化的情况。

1. 斑点选择与模板选择

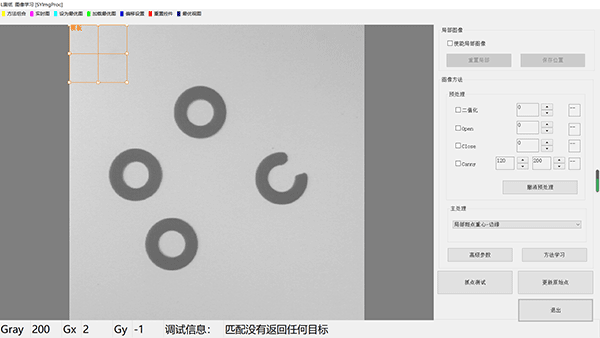

在主处理下拉列表中选择《局部斑点重心—轮廓》，在图像范围内将出现一个橙色矩形框。如未见矩形框，可点击图像上方工具栏《重置控件》。

1.1斑点选择

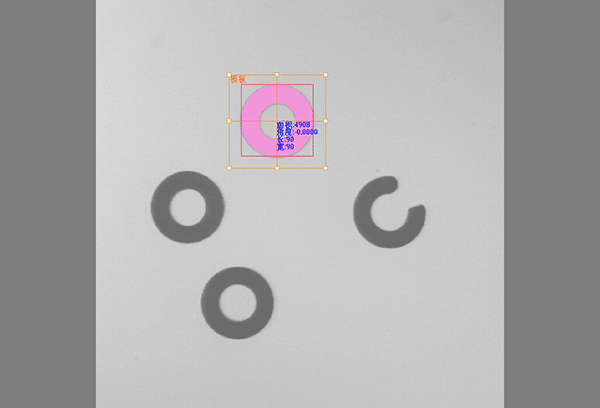

鼠标左键点击图像中需要分析的斑点类型（黑或白），目标将会被着粉红色，并显示斑点的特征信息。

【面积】该斑点的大小，即组成该斑点的所有像素点总数

【角度】该斑点最小外接矩形的角度，图中红色矩形所示

【长、宽】该斑点最小外接矩形的长、宽。

以上信息，在高级参数中作为设置的参考值。

1.2模板的选择

通过鼠标改变ROI的大小，并拖放至斑点的位置作为学习的模板。

1.3方法学习

点击【方法学习】，模板及斑点的信息被保存，到此该方法的学习完成。

2. 匹配的参数设置

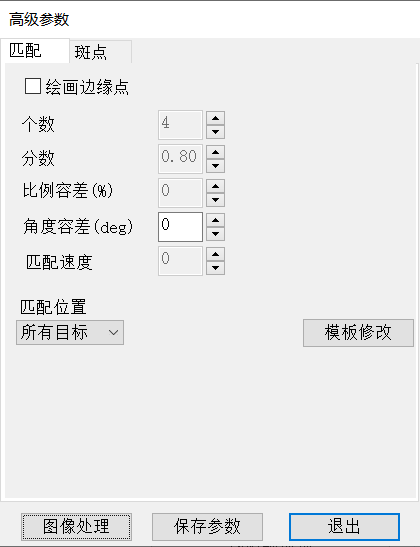

点击【高级参数】进入参数设置界面。

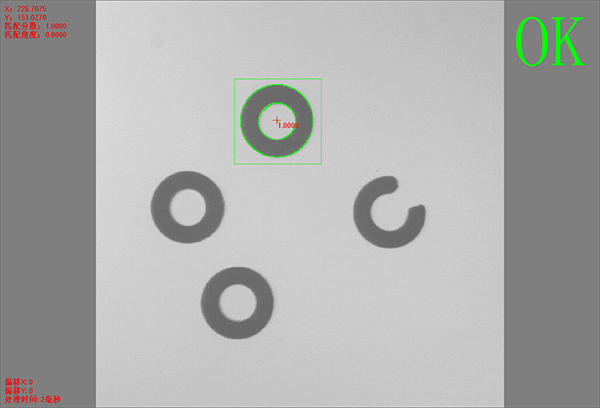

【绘画边缘点】勾选后，模板的边缘被绘画出来，可观察匹配的准确性。

2.1个数

图像中存在多个目标时，设置【个数】，即可返回多个目标。

                      个数：1                                                             个数：4

2.2分数

目标与模板间的相似度分数。分数越高，表示目标与模板越相似。分数在设置值之下的目标，将会被剔除。（请观察下面图中，每个目标的分数）

                   分数：0.8                                                         分数：0.9

2.3比例容差

该方法的使用受限制，不支持比例变化的情况。

2.4角度容差

该方法的使用受限制，不支持角度变化太大的情况。

2.5匹配速度

该参数的取值范围在[0,2]之间，一般情况下，该参数默认为0，表示在速度与搜索准确性上达到最优。当图像质量较差，导致错误搜索或未能搜索到目标时，调整该参数为1或2，可提升搜索目标的准确性，但同时会增加搜索时间。该参数越大，搜索准确性越高，但是搜索时间也越长。

2.6匹配位置

该参数提供了返回目标的辅加选项，可根据以下选项返回目标数据。

【所有目标】：返回所有的目标

【分数最大】：返回所有目标中分数最大的目标

【最左边的】：返回所有目标中位置最左边的目标

【最右边的】：返回所有目标中位置最右边的目标

【最上边的】：返回所有目标中位置最上边的目标

【最下边的】：返回所有目标中位置最下边的目标

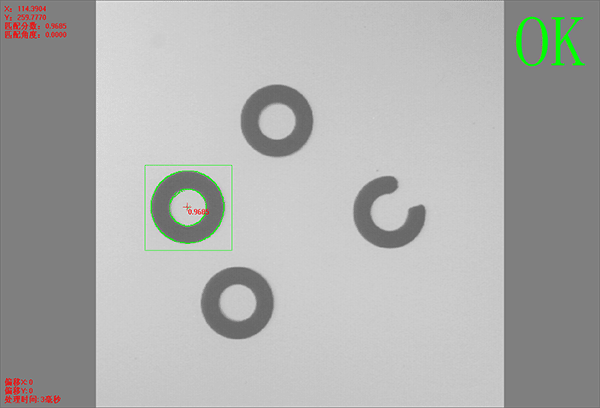

举例：

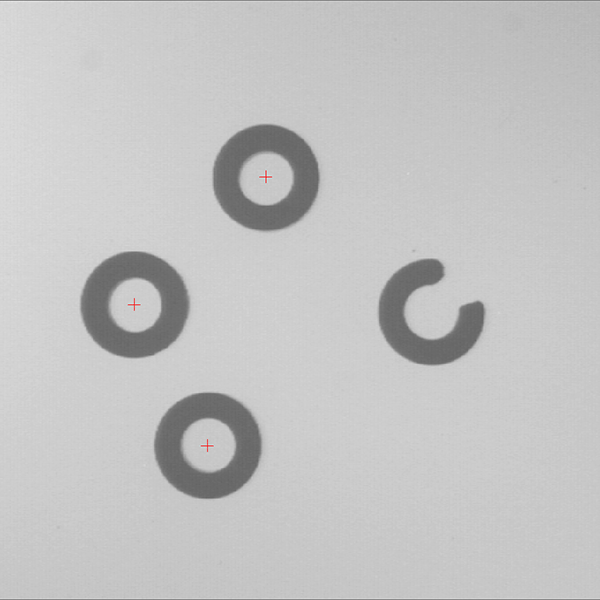

                 所有目标                                                               最左边的

2.7模板修改

如模板存在干扰的边缘特征点，可以对模板轮廓进行修改优化，从而改善轮廓匹配搜索目标的性能。算法在提取边缘特征点时，将不再考虑被涂的红色区域内的特征点。

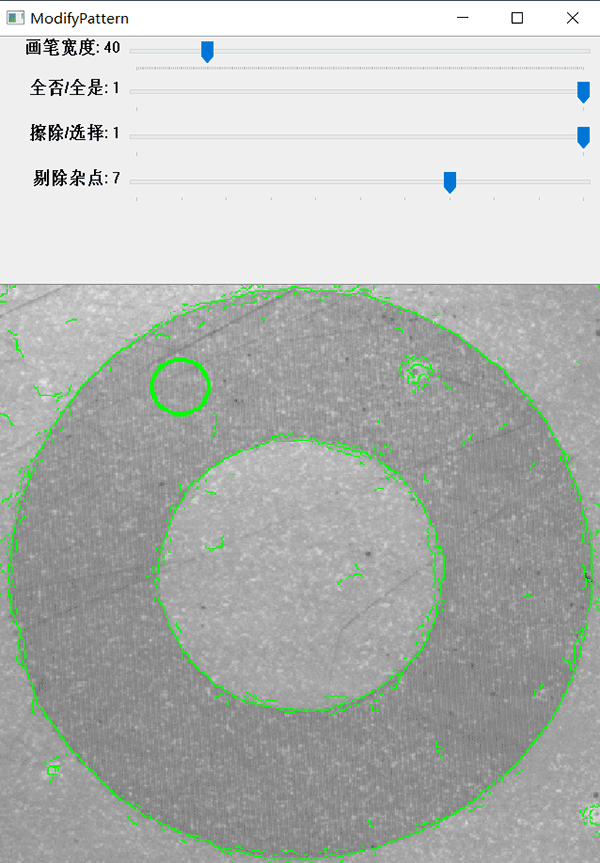

2.7.1画笔宽度

改变鼠标画笔的宽度，使修改更便利。

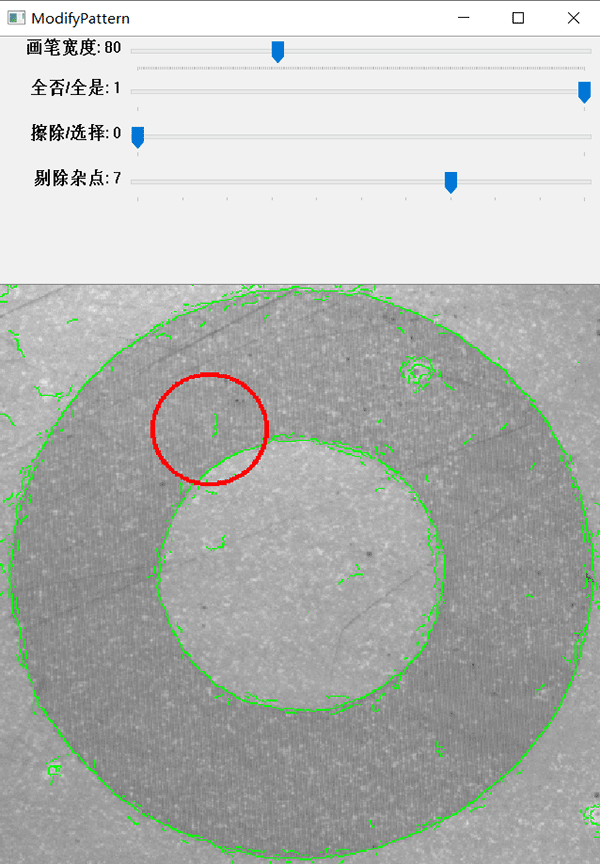

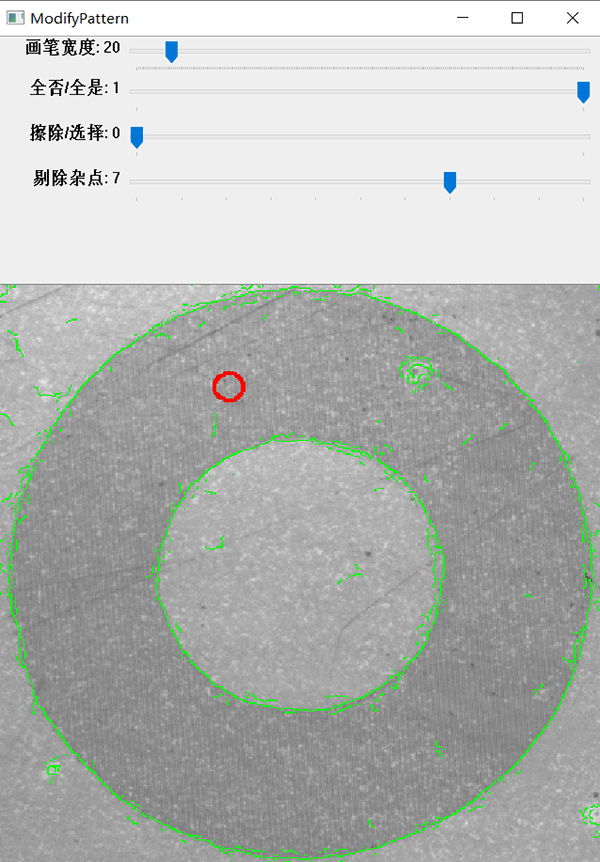

                 画笔宽度：20                                             画笔宽度：80

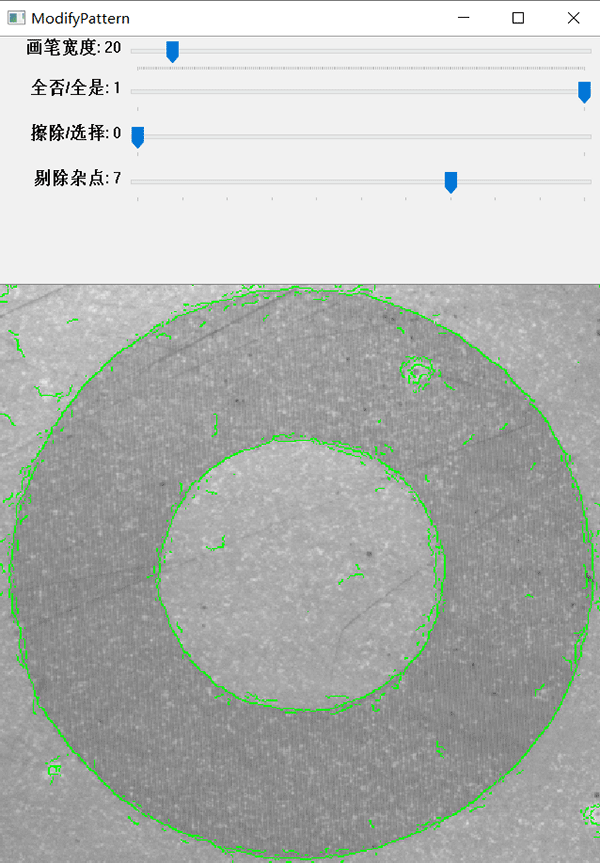

2.7.2全否/全是

全否：即图中所有的轮廓全部不考虑，这时配合【擦除/选择】中的【选择】功能快速提取需要的轮廓。

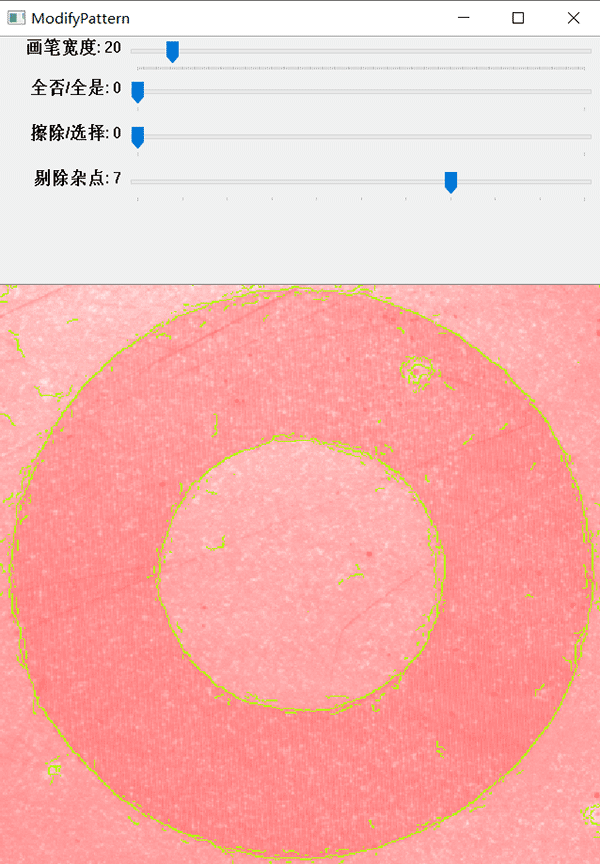

                    全否

全是：即图中所有的轮廓全部考虑，这时配合【擦除/选择】中的【擦除】功能去除不需要的轮廓。

2.7.3擦除/选择

擦除：使用鼠标画笔去除不考虑的轮廓点

选择：使用鼠标画笔选择考虑计算的轮廓点

              擦除：画笔红色                                               选择：画笔绿色

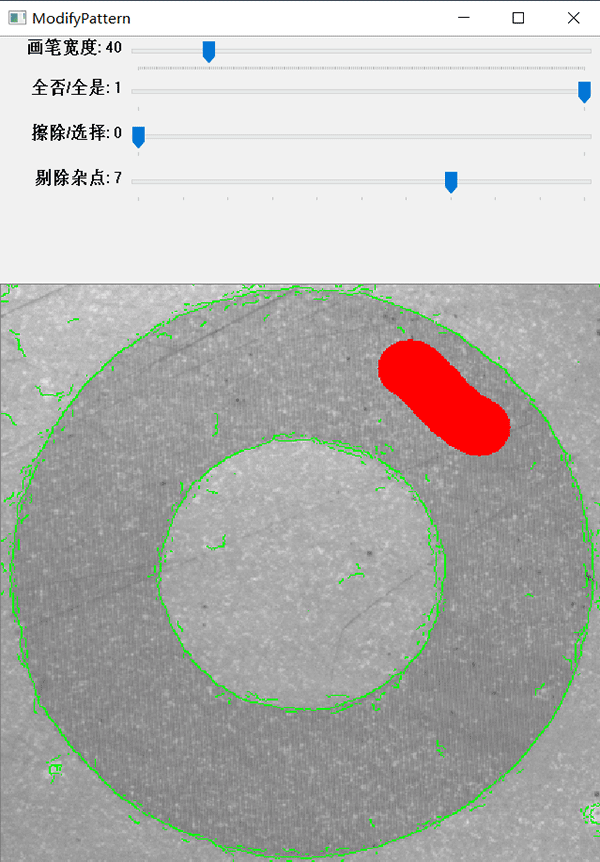

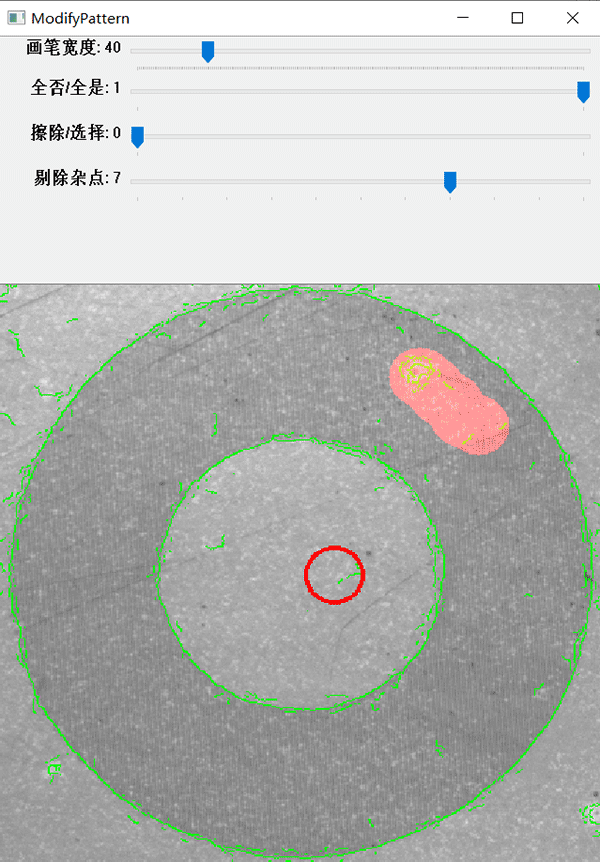

【擦除过程】

           鼠标左键按下并涂画                                             鼠标左键抬起完成擦除

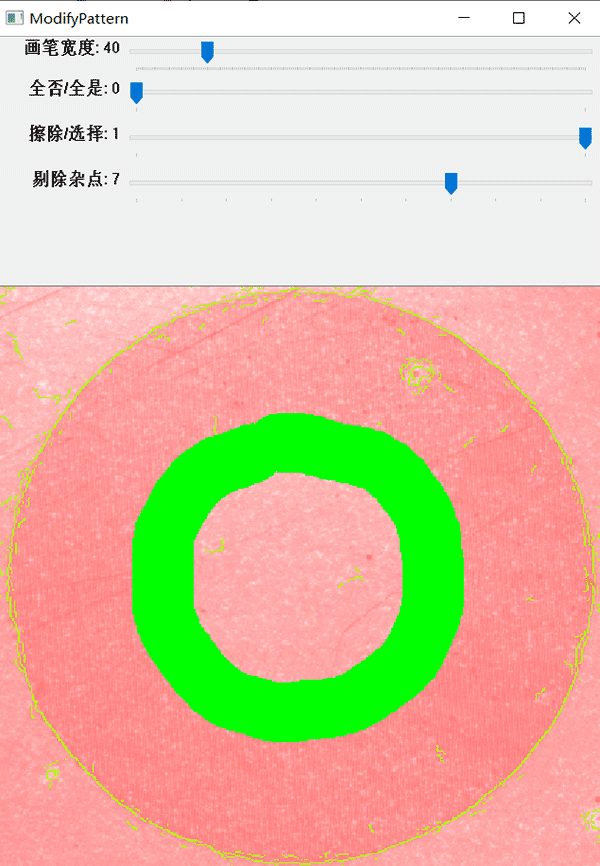

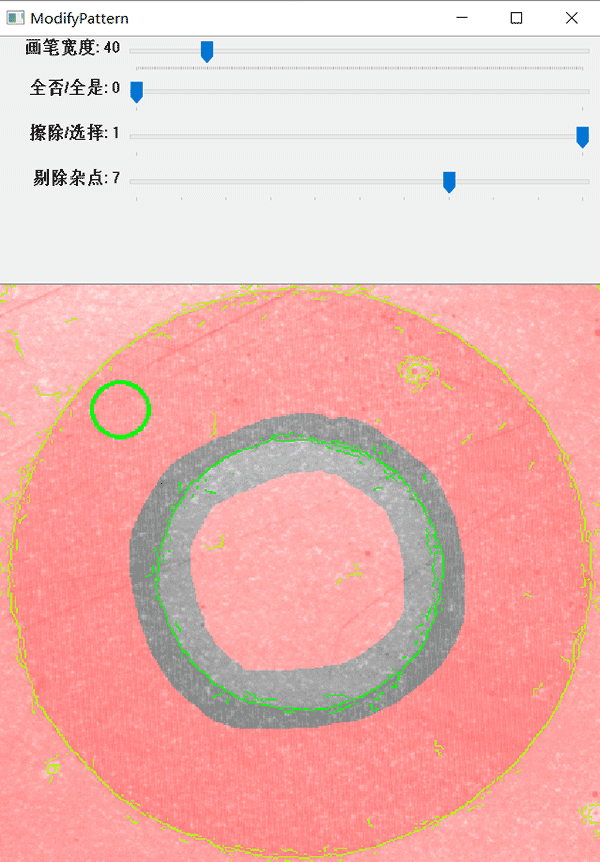

【选择过程】

           鼠标左键按下并选择                                            鼠标左键抬起完成选择

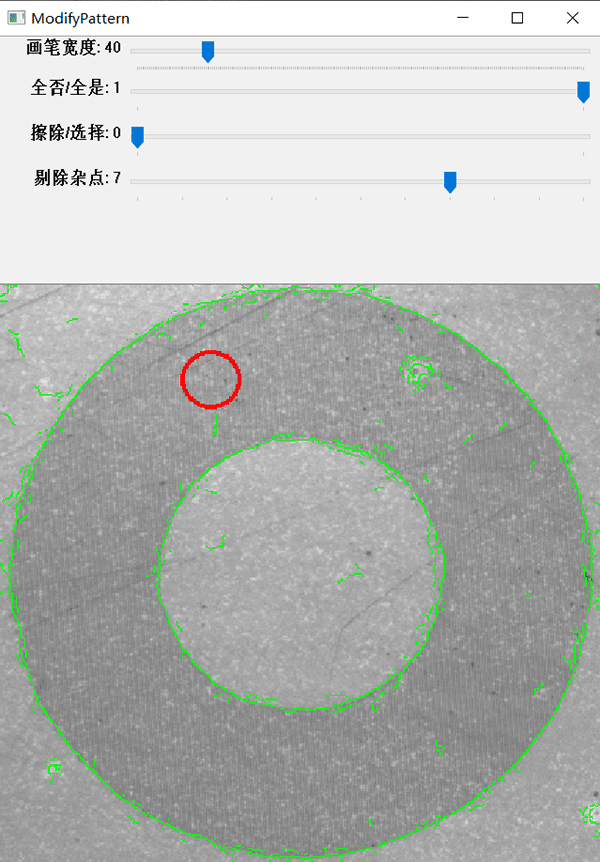

2.7.4剔除杂点

当图像的质量较差时，边缘模糊产生大量的杂点；从而增加了搜索的时间，同时影响了搜索的准确性。通过调整【剔除杂点】去除大部分的干扰点，优化了模板的轮廓信息。

               剔除杂点：0                                                                 剔除杂点：7

3. 斑点的参数设置

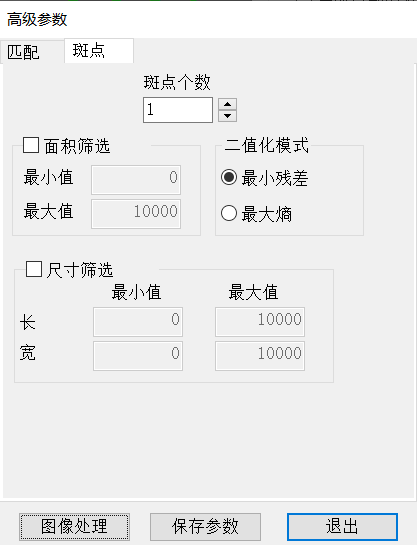

点击高级参数进入参数设置界面。

3.1斑点个数

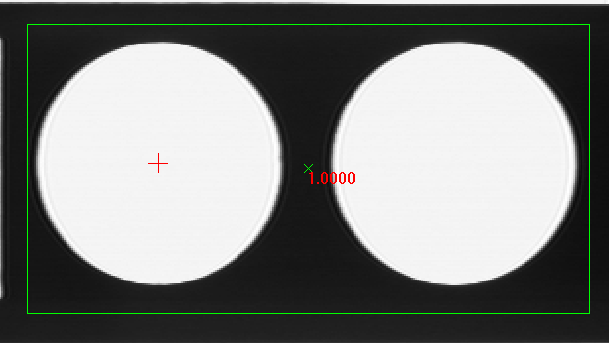

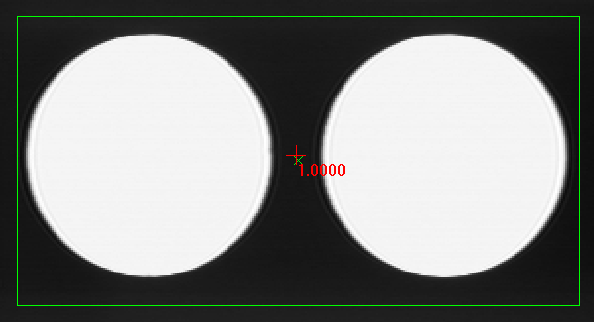

目标区域内的斑点个数必须大于等于设定的个数，否则报错。所有的斑点坐标求平均值作为结果。以下举例：

            斑点个数：1                                                           斑点个数：2

3.2面积筛选

通过设置面积的最小值、最大值，进行斑点筛选。面积在最小值、最大值之间的斑点被保留，之外的斑点被剔除。

          面积筛选前                                                                    面积筛选后

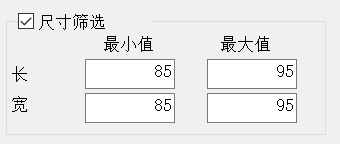

3.3尺寸筛选

通过设置尺寸的最小值、最大值，进行斑点筛选。尺寸（长、宽）在最小值、最大值之间的斑点被保留，之外的斑点被剔除。

             尺寸筛选前                                                                        尺寸筛选后

3.4二值化模式

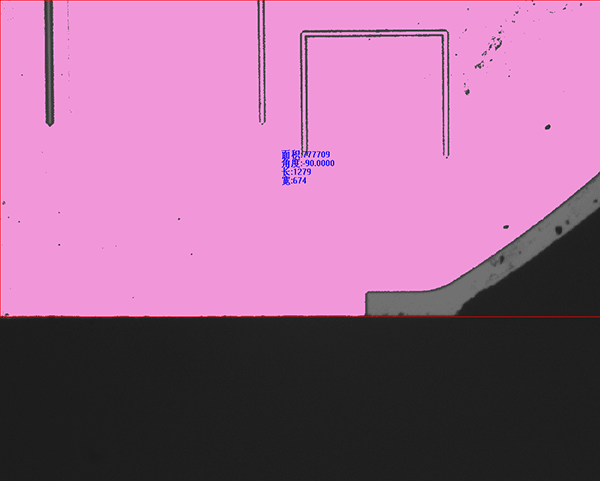

斑点分析的前提是把斑点与背景分割开来。一般情况下，默认使用【最小残差】即可处理绝大部分的图像。当图像明暗不明显，或斑点与背景对比不明显时，使用【最小残差】的效果将受到影响，这时使用【最大熵】会得到较理想的效果。

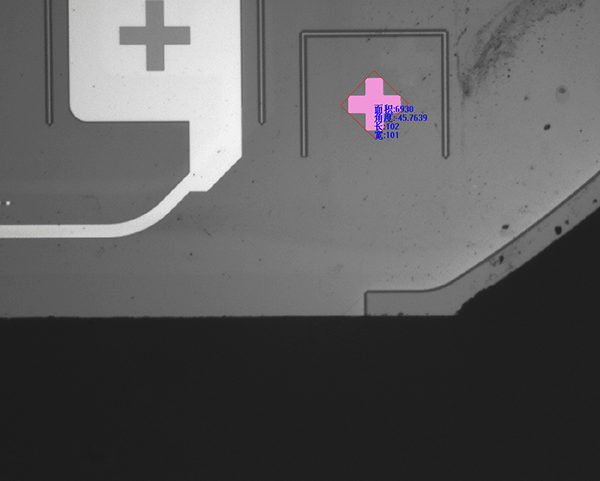

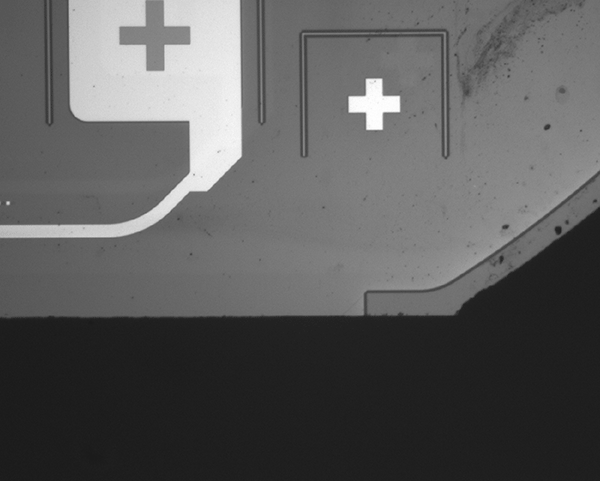

             原始图像，小十字目标

                  最小残差效果                                                     最大熵效果
