SC-W-7010G-2C工控机装机指引

发布时间:2021-09-24 15:18:31 最后更新:2021-09-26 08:39:00 浏览次数:143

 工控机装机指引

一、硬件

1.拆机

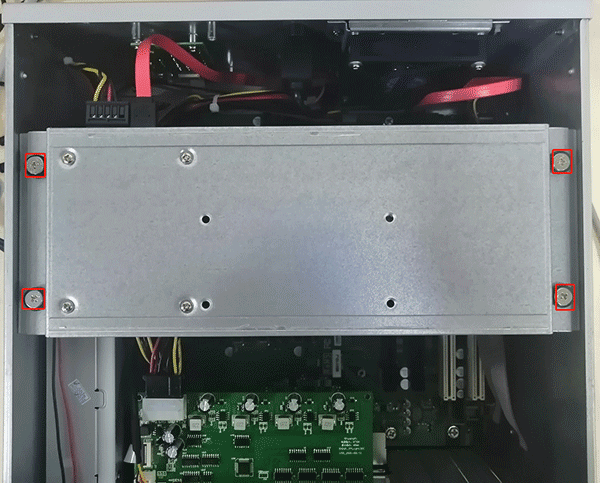

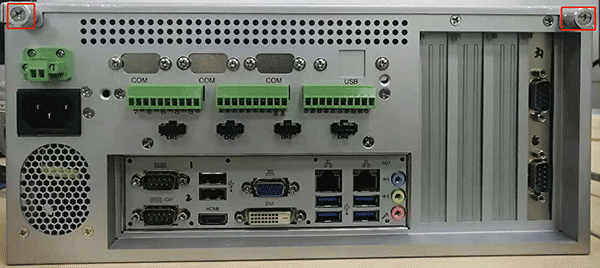

拧松下图中的两个螺丝,揭开上盖

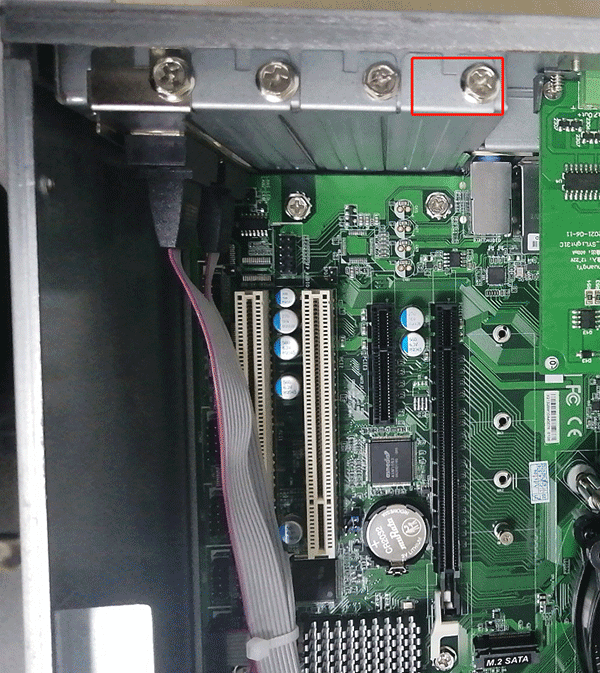

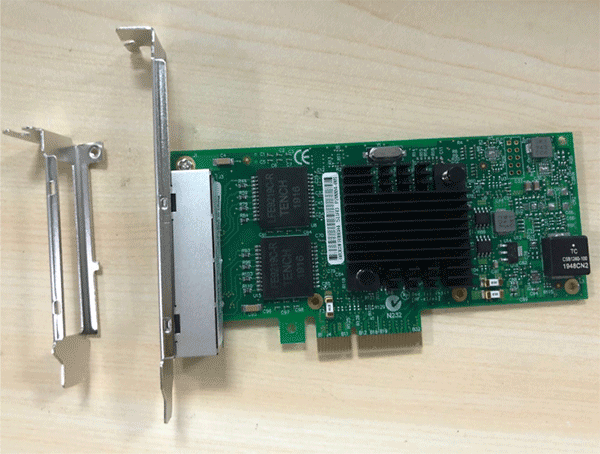

2.添加网卡

→拆掉图中的挡片


→根据工控机的尺寸给网卡换上合适的挡片

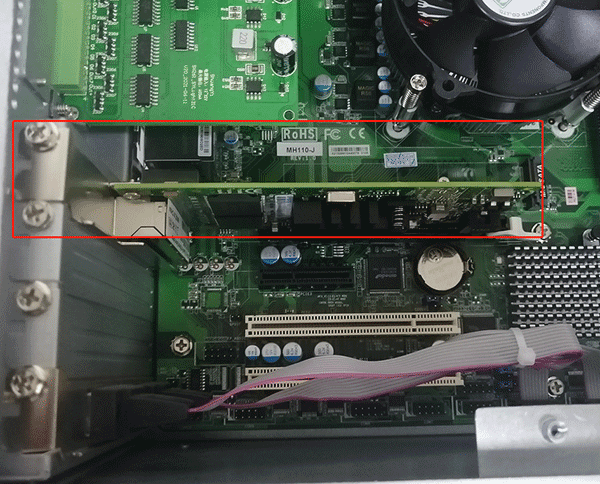

→将网卡插入PCle插槽,锁螺丝固定好


→检查网口是否放正,网线插拔是否顺畅

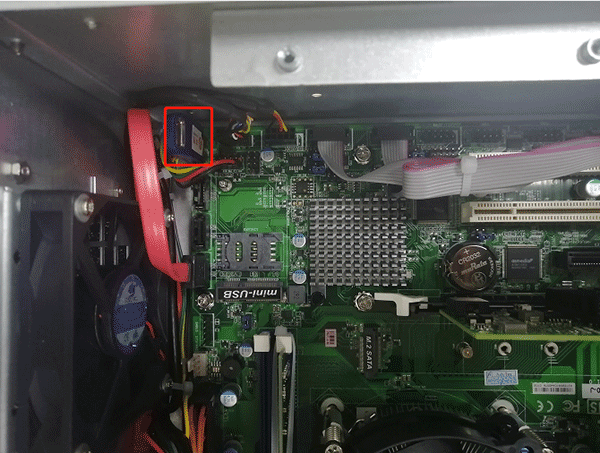

3.安装加密锁


4.接线

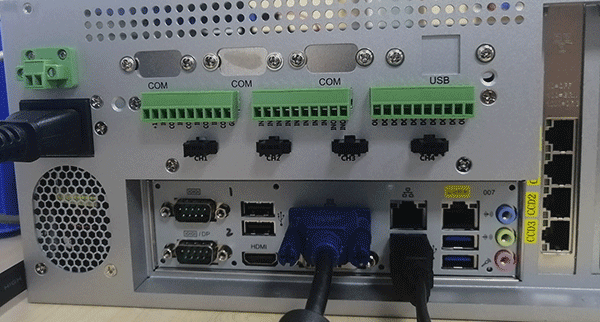

连接好电源、VGA、键鼠


5.上电启动

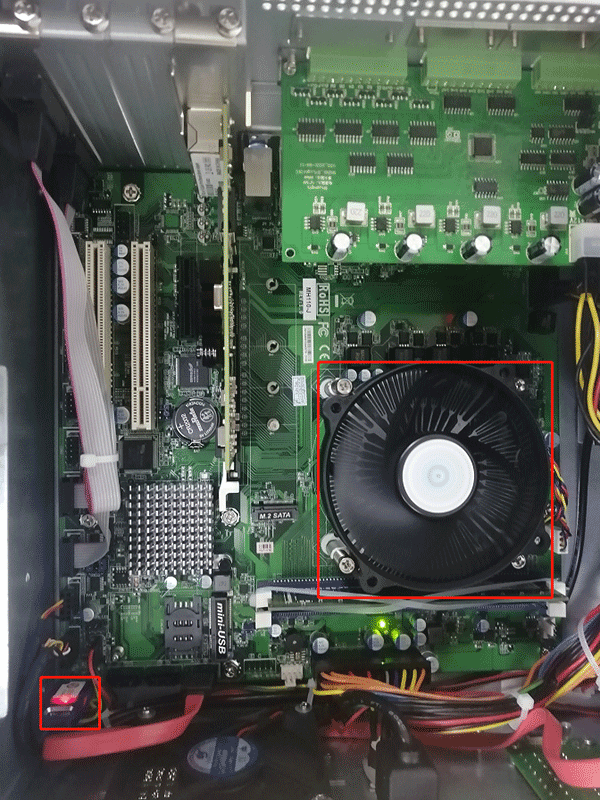

检查风扇是否转动,加密狗亮红灯


6.恢复

确认一切正常后锁好上盖

二、软件

1.清理桌面

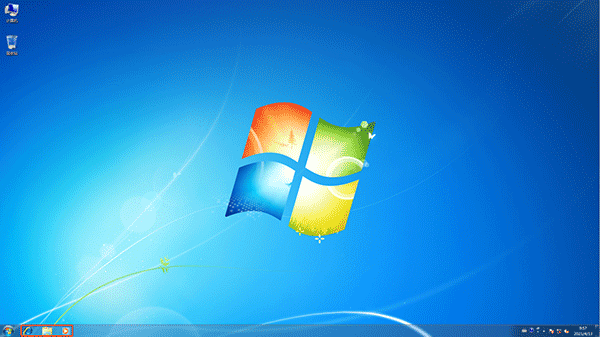

将桌面和任务栏上不需要的图标删除掉。

2.D盘准备

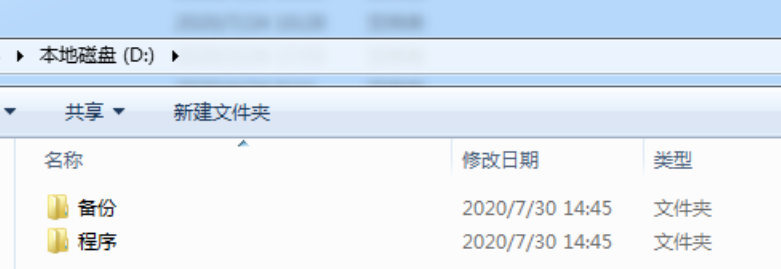

在D盘新建两个文件夹,分别叫“备份”和“程序”。


3.拷贝文件

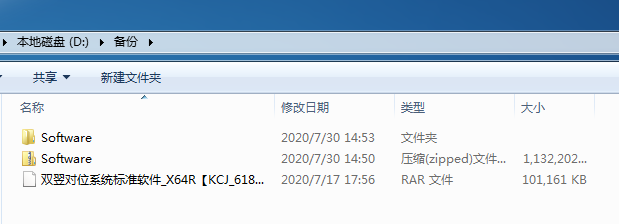

将需要安装的程序文件拷贝到“备份”文件夹下。

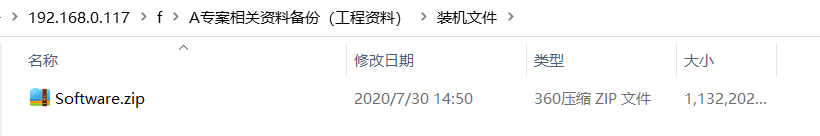

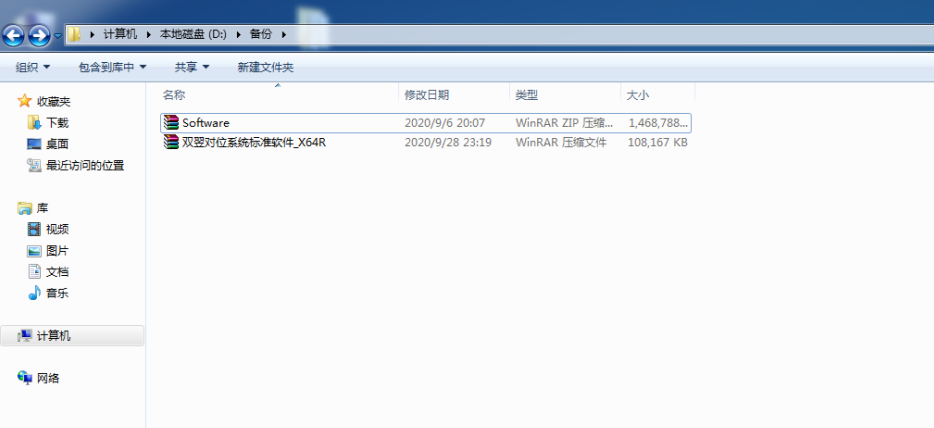

将U盘中的“Software”压缩包文件拷贝至“备份”文件夹中


将程序压缩包也拷贝至此文件夹

4.解压文件

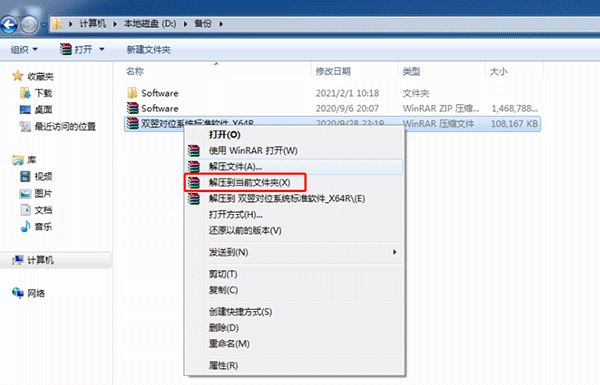

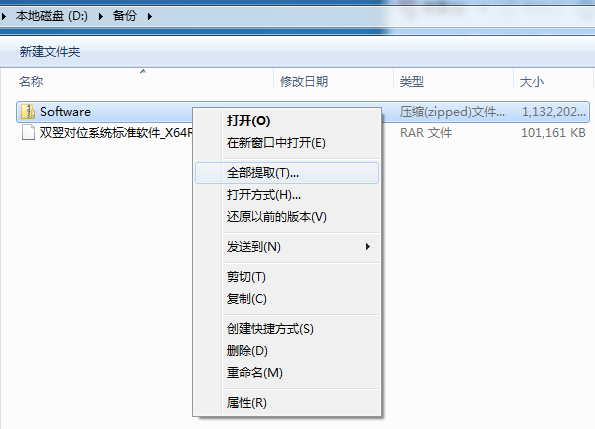

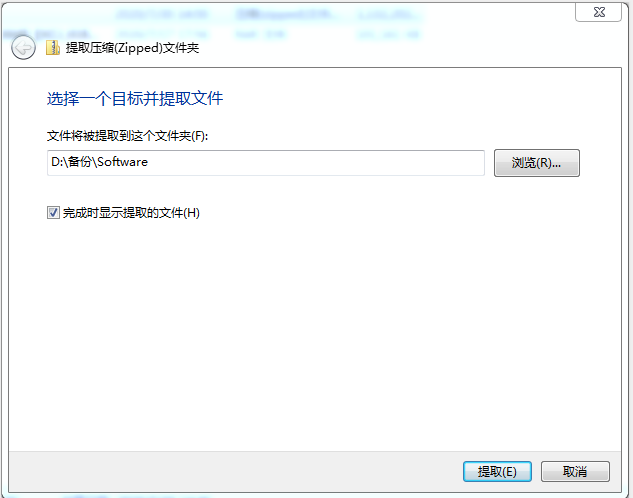

右键单击Software.zip,选择“全部提取(T)...”,弹出的对话框点击“提取”。

5.安装程序

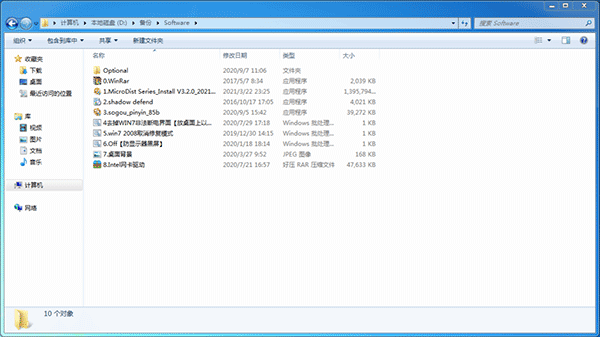

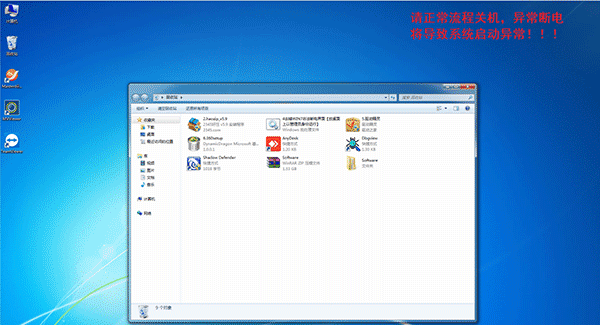

打开Software文件夹。依次安装需要的程序。

①安装解压工具。

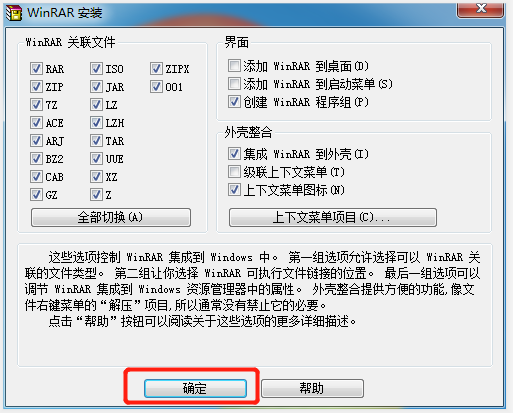

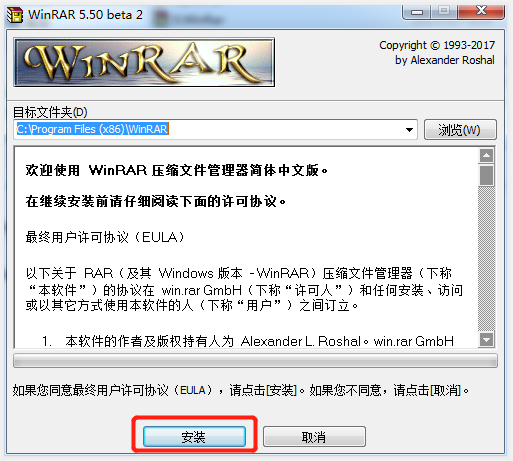

双击打开“0.WinRar”程序安装包。
点击“安装”

→“确定”

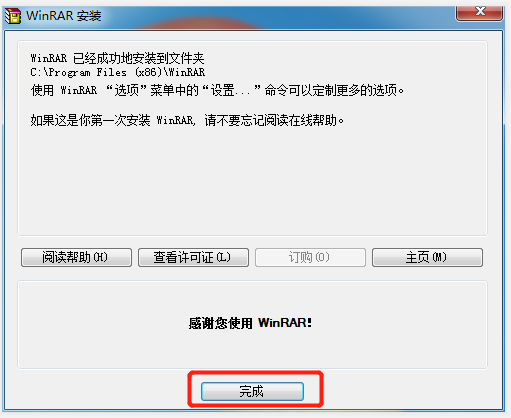

→“完成”。

②安装双翌安装包。

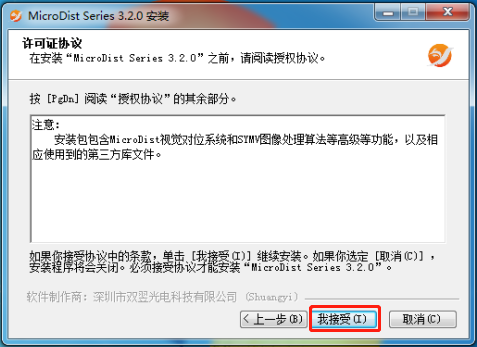

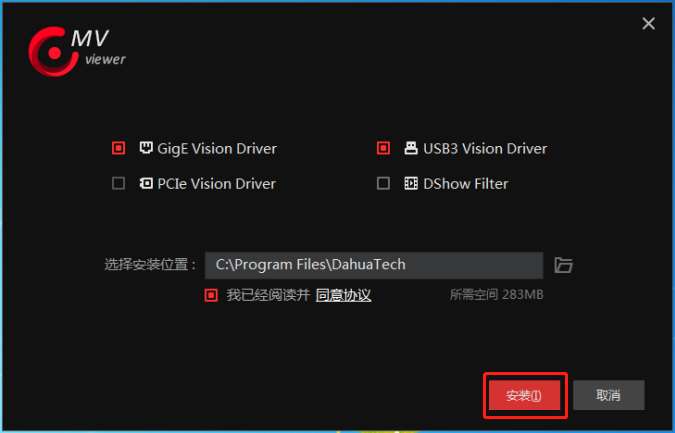

双击打开“1.MicroDist Series_Install V3.2.0.exe”程序安装包。
点击“下一步”


→“我接受”

→“下一步”

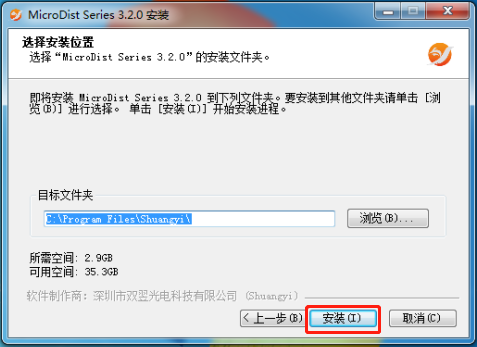

→“安装”,等待安装完成。

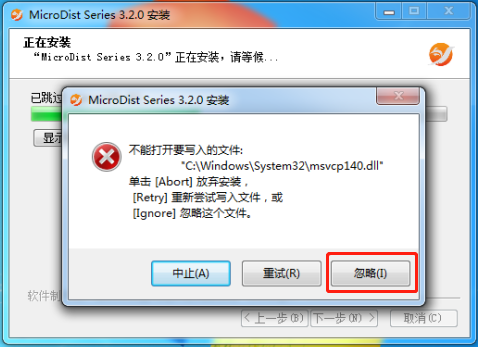

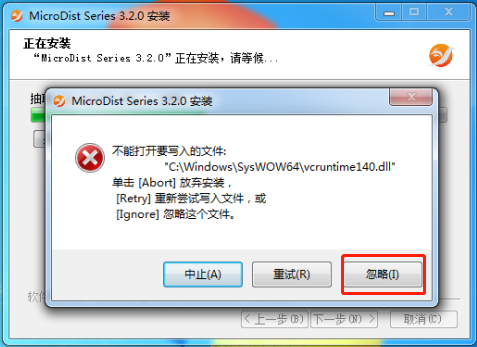

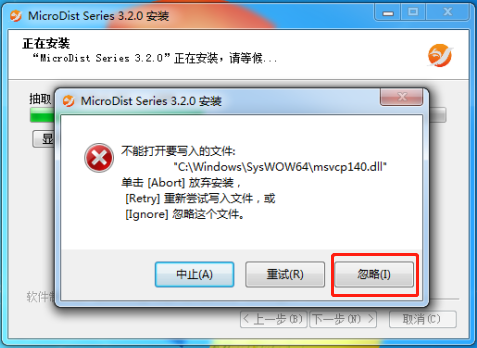

→如果出现错误提示点击“忽略”。

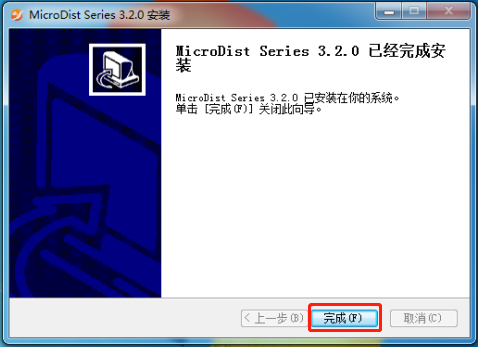

→“完成”。

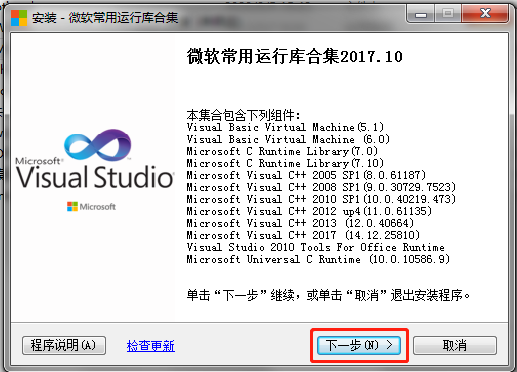

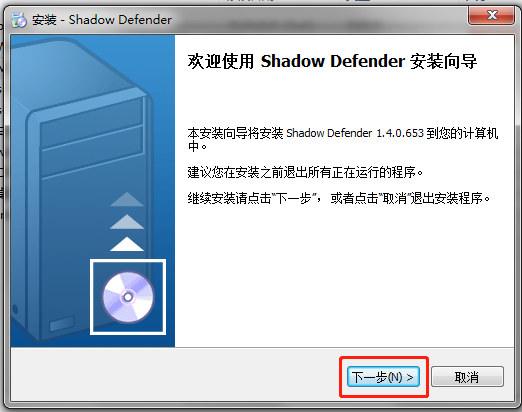

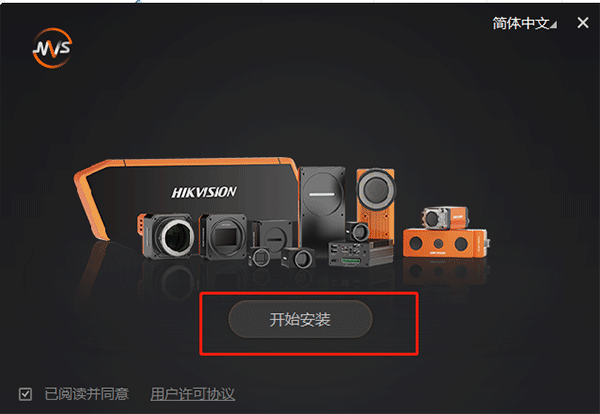

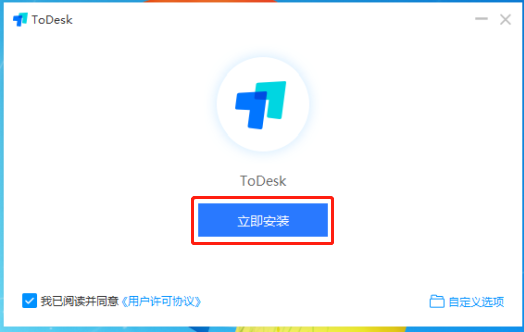

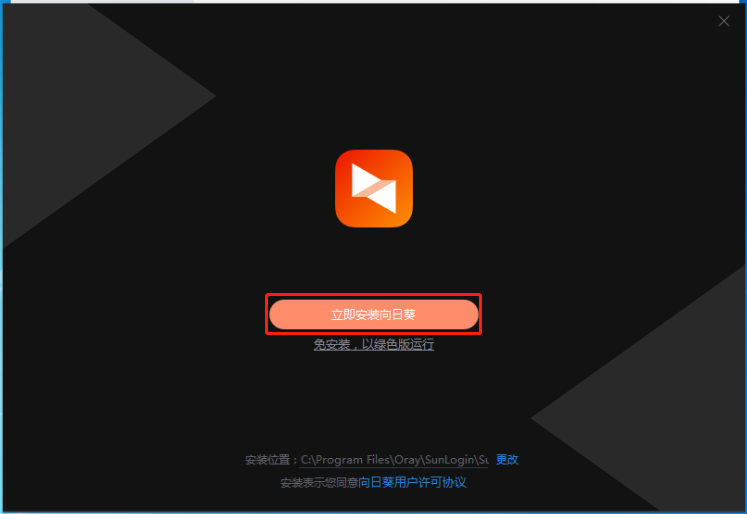

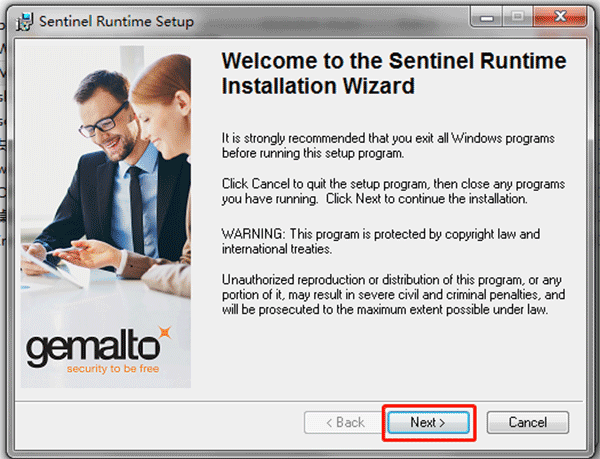

随后将依次弹出以下五个对话框,根据图中红框指示依次进行安装。

③安装输入法。

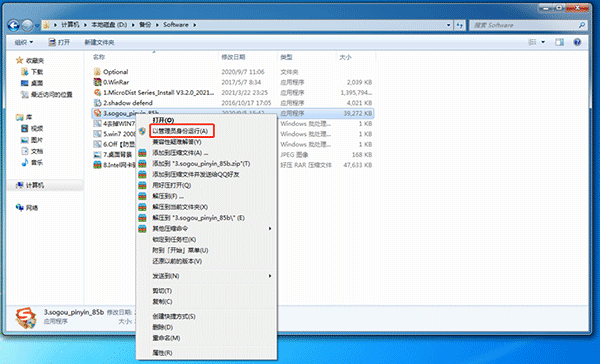

右键单击“3.sogou_pinyin_85b.exe”程序安装包。

点击“以管理员身份运行”


④取消非法断电异常修复

将文件“4去掉WIN7非法断电界面【放桌面上以管理员身份运行】.bat”拷贝到桌面。

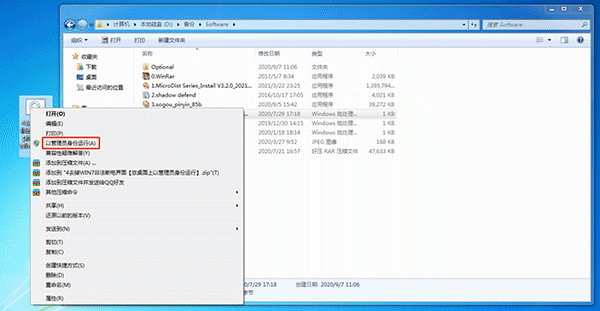

右键单击“4去掉WIN7非法断电界面【放桌面上以管理员身份运行】.bat”文件。

点击“以管理员身份运行”,等待提示“操作成功完成”


⑤取消开机修复

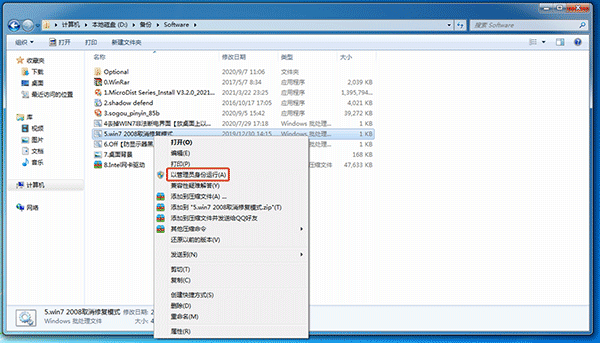

右键单击文件“5.win7 2008取消修复模式.bat”。

点击“以管理员身份运行”,控制台程序会一闪而逝,操作完成。


⑥设置防黑屏

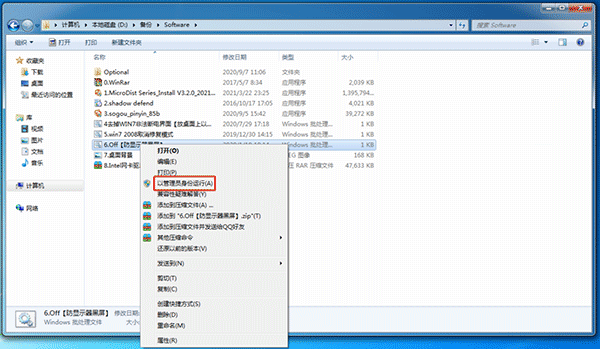

右键单击文件“6.Off【防显示器黑屏】.bat”。

点击“以管理员身份运行”,控制台程序会一闪而逝,操作完成。


⑦修改桌面背景

右键单击文件“7.桌面背景.jpg”。点击“设置为桌面背景”。

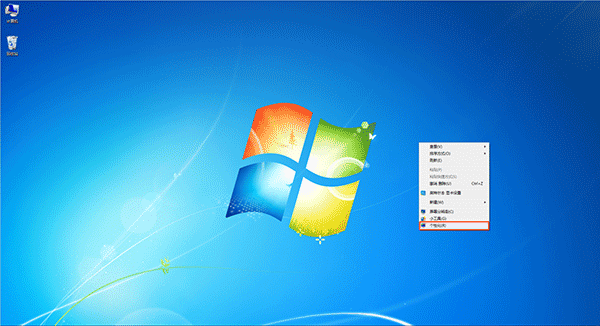

回到桌面,在桌面空白区域右击。点击“个性化”。

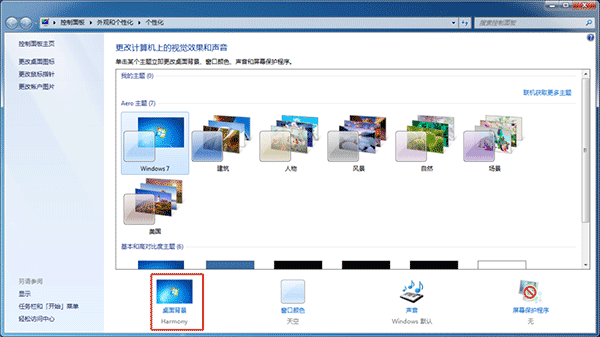

在个性窗口中,点击“桌面背景”

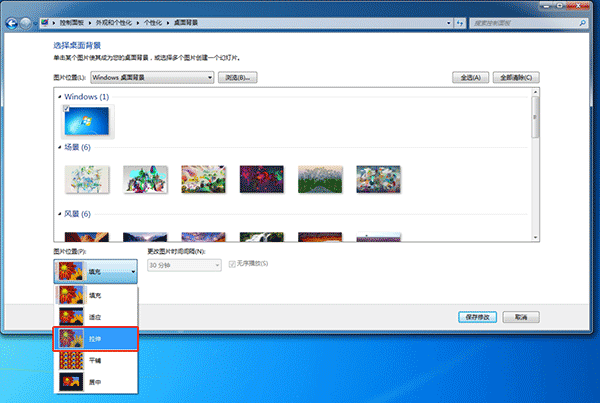

在“图片位置”选项中选择“拉伸”


⑧安装Intel网卡驱动(额外添加网卡时安装)。

右键单击文件“8.Intel网卡驱动.rar”。

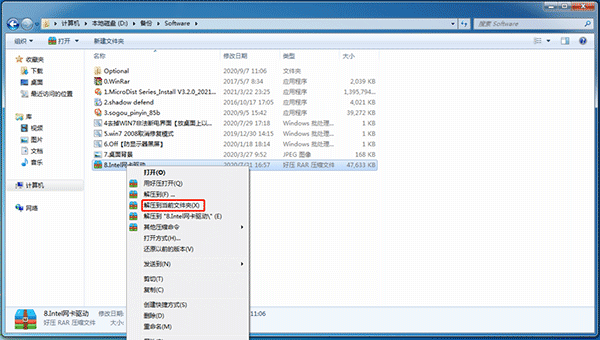

点击“解压到当前文件夹”。


在解压后的文件夹路径下找到“DxSetup.exe”应用程序。双击打开。

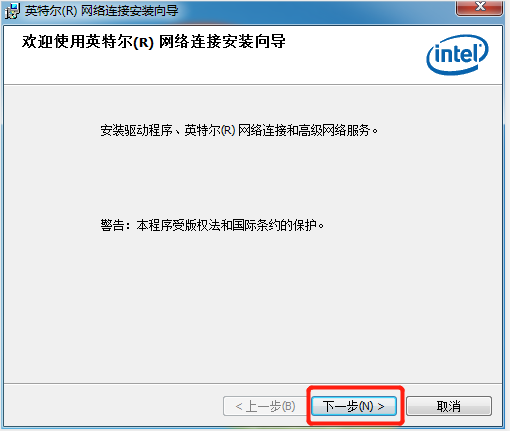

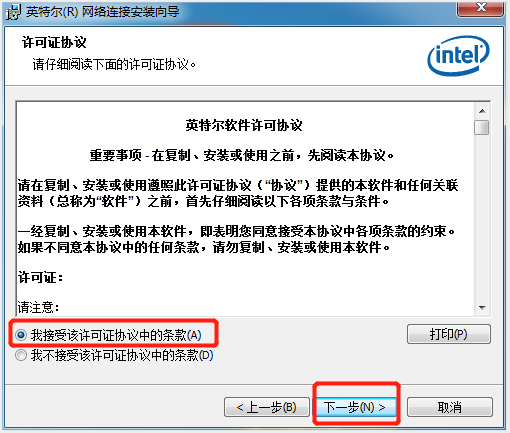

→点击“下一步”

→勾选“我接受该许可证协议中的条款(A)”

→点击“下一步”

安装过程弹出如下对话框时:

→勾选“始终信任来自...”

→点击“安装”

等待程序安装完成:

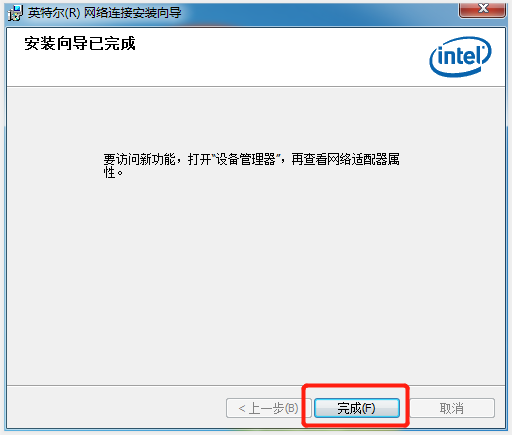

→点击“完成”

⑩删除多余输入法。

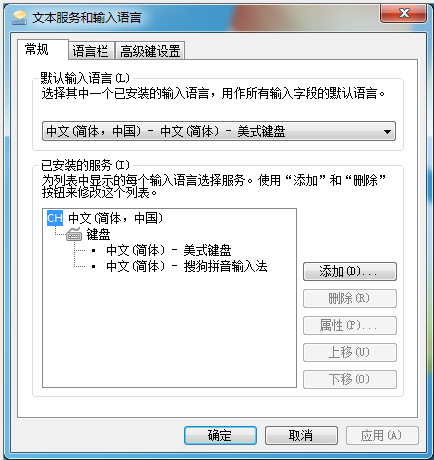

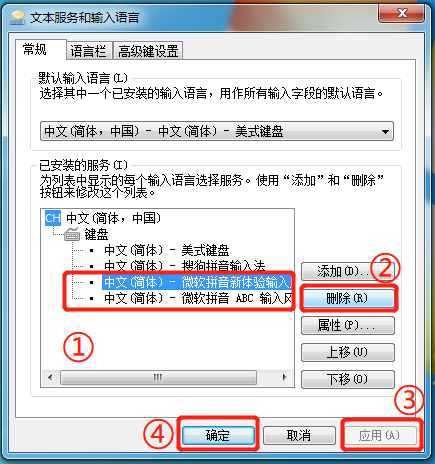

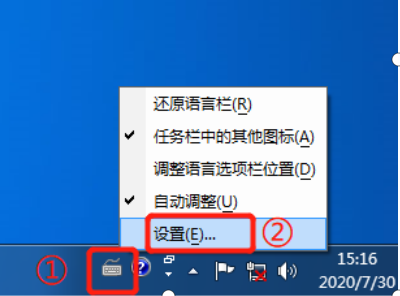

 右键单击图中①指示的小键盘,点击“设置”。


选中不需要的输入法,点击“删除”→“应用”→“确定”



⑪光源控制器设置(工控机自带光源控制器时设置此项)。

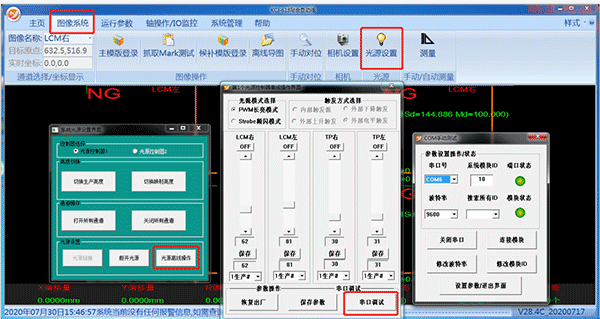

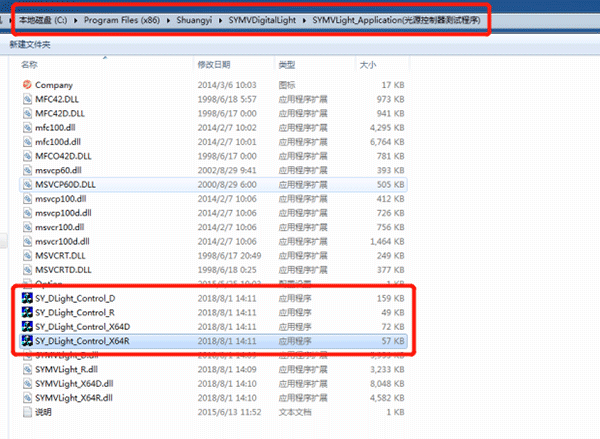

打开光源控制器测试程序(下图4个程序中任意一个)


→修改端口号为:3   默认ID:10
→连接端口
→连接模块(连上后显示如图中④所示)
→将所有通道的控制模式改为“PWM”(如图中⑤所示)
→设定参数
→保存到Flash
→将光源连接到光源控制器上,点击图中⑧所在区域中的按钮及滑块控制光源开关及亮灭,确认光源控制器无异常,如果异常请找技术确认问题并解决。

⑫解压项目程序

将项目使用到的最新程序压缩包解压到当前文件夹

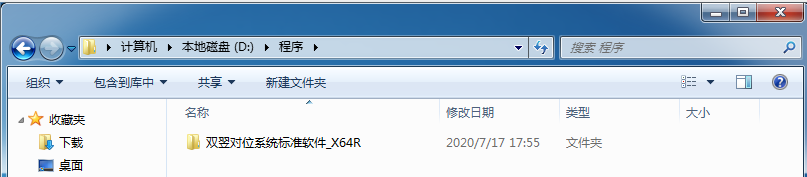

→把解压出来的文件夹剪切到D盘的“程序”文件夹下

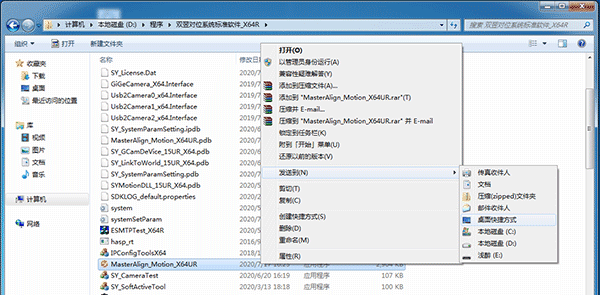

→创建程序的桌面快捷方式,并修改好桌面快捷方式的名称(去掉“快捷方式”几个字)

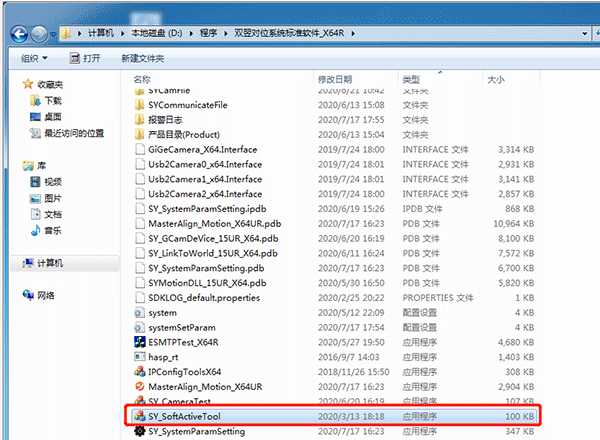

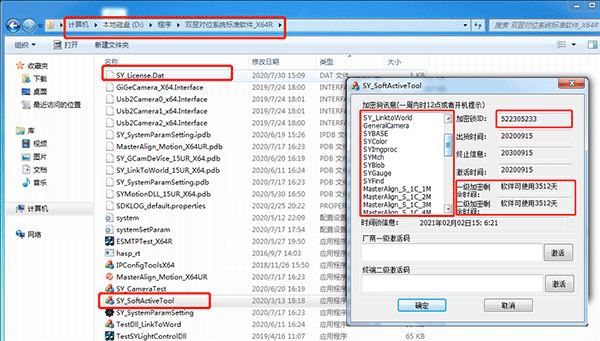

→双击打开小程序“SY_SoftActiveTool.exe”

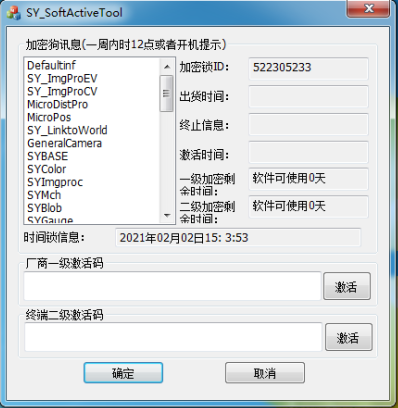

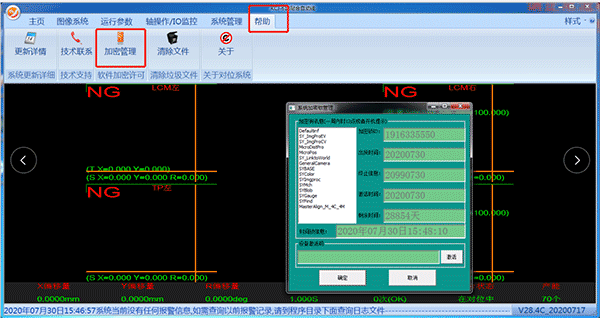

→弹窗提示一一确认,直到程序打开。找到加密锁ID。

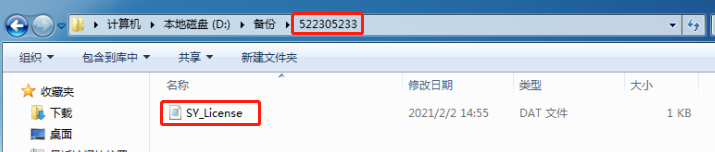

→找到对应ID的“SY_License.Dat”文件,并拷贝到标准软件根目录下。

→重新打开小程序“SY_SoftActiveTool.exe”,确认加密信息是否准确

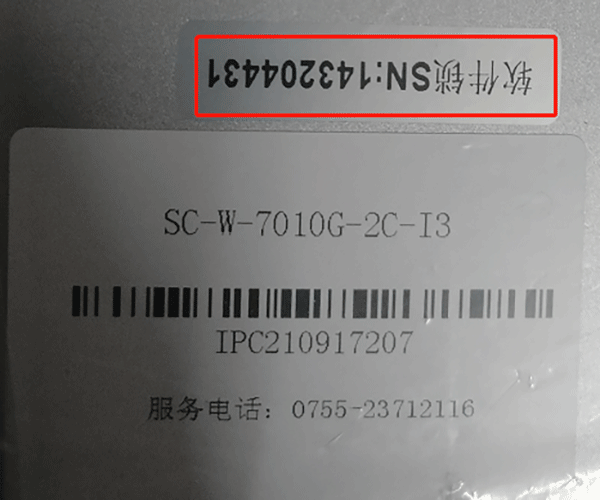

→将加密锁对应的标签纸分别粘贴在工控机和纸箱的条码下方

⑬网络配置

运动控制卡网络配置

网口分配如下:

右键单击桌面右下角的网络图标

→点击“打开网络和共享中心”

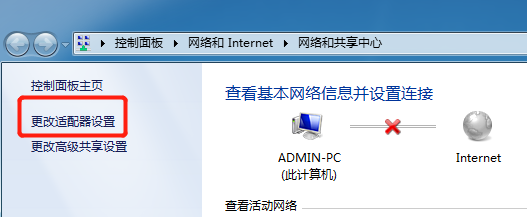

→点击“更改适配器设置”

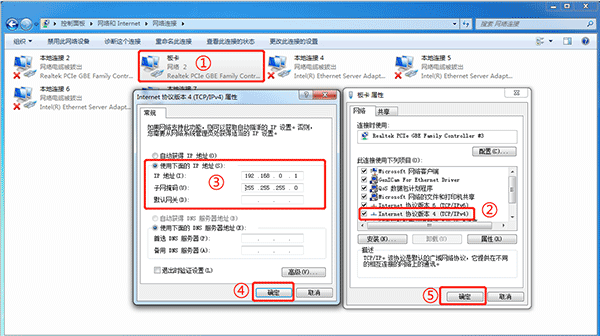

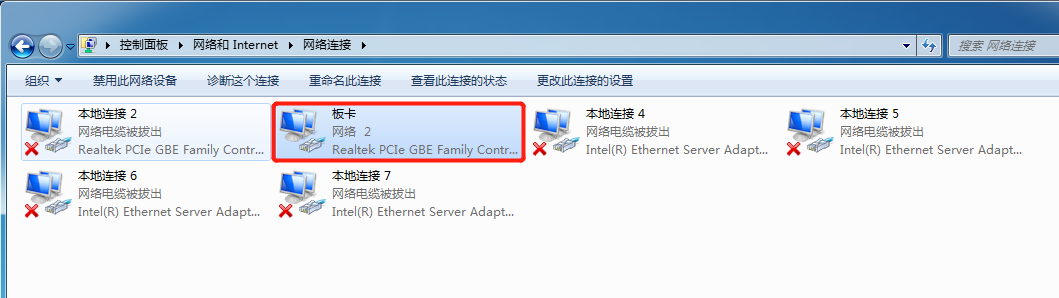

→将有网络的网线插入运动控制卡网口,将对应的网络名称修改为“运动控制卡”


→右键点开“运动控制卡”的网络属性,按以下顺序修改运动控制卡的IP地址
修改完IP地址后必须点“确定”关闭所有属性窗口,否则IP地址不会保存

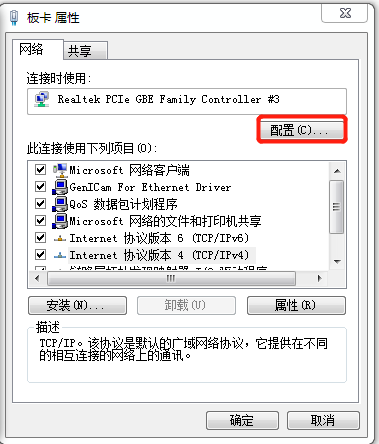

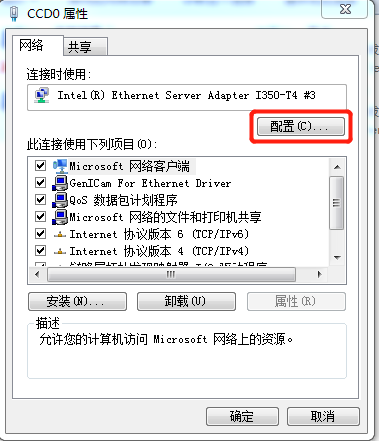

→重新打开“运动控制卡”的网络属性,点击“配置”

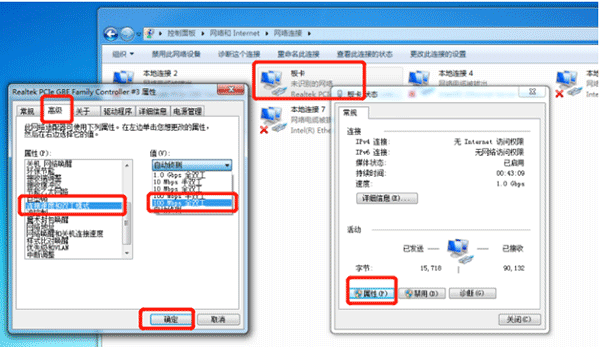

→将“高级”参数中的“连接速度和双工模式”改为“100 Mbps全双工”,点击“确定”


相机网络配置

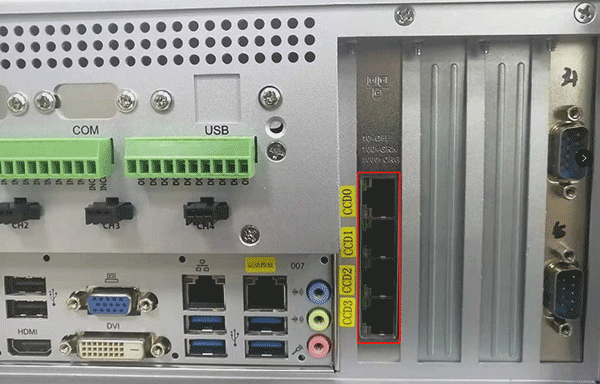

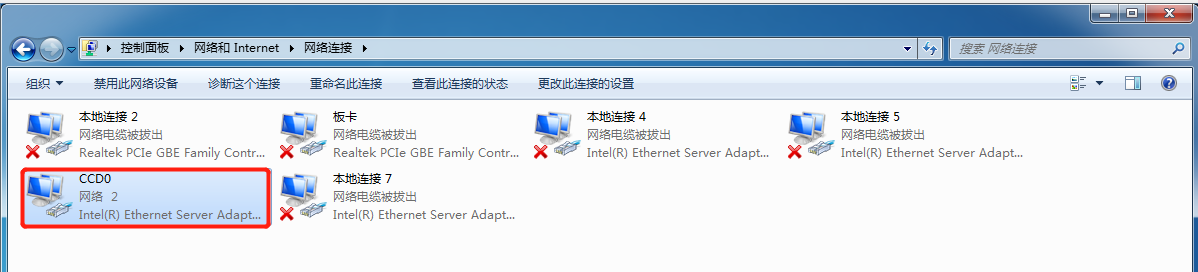

→将有网络的网线插入网口“CCD0”中,将对应的网络名称修改为“CCD0”

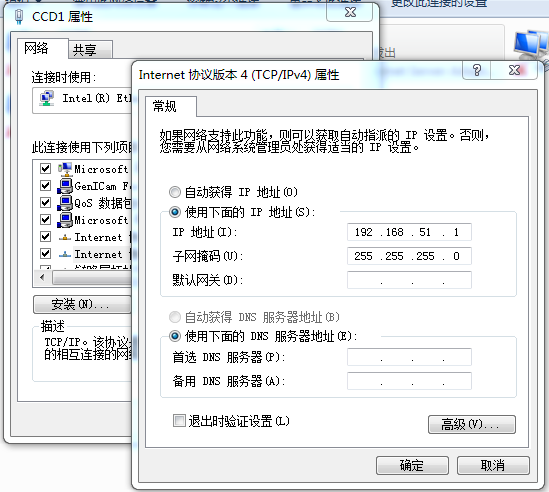

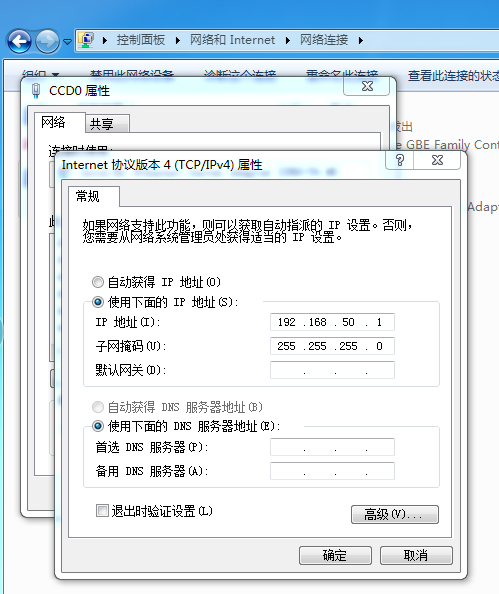

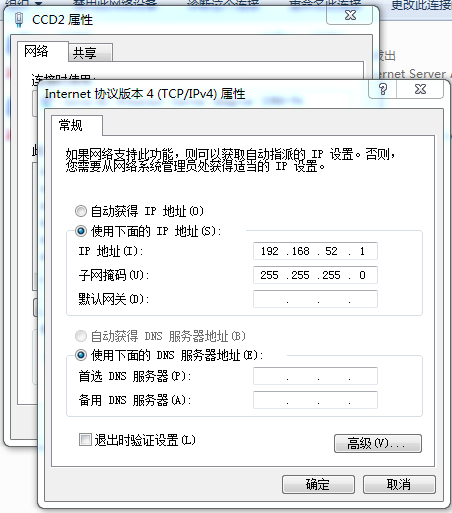

→右键点开“CCD0”的网络属性,修改相机的IP地址如下
修改完IP地址后必须点“确定”关闭所有属性窗口,否则IP地址不会保存


→重新点开“CCD0”的网络属性,修改网络的配置

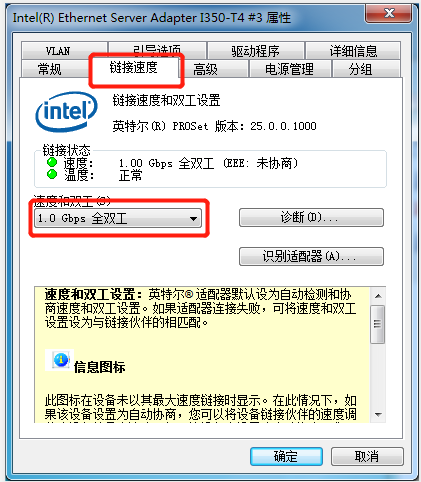

→将“链接速度”选项卡中的“速度和双工”属性,修改为“1.0 Gbps全双工”

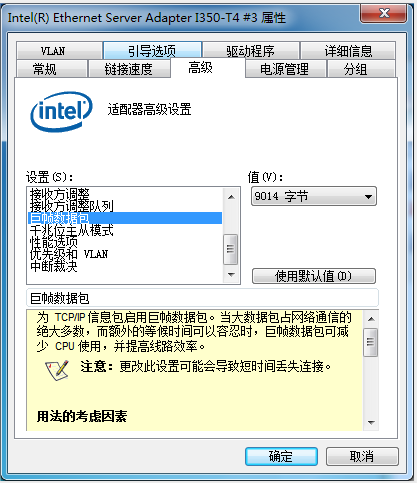

→将“高级”选项卡中的“巨帧数据包”属性,修改为“9014字节”

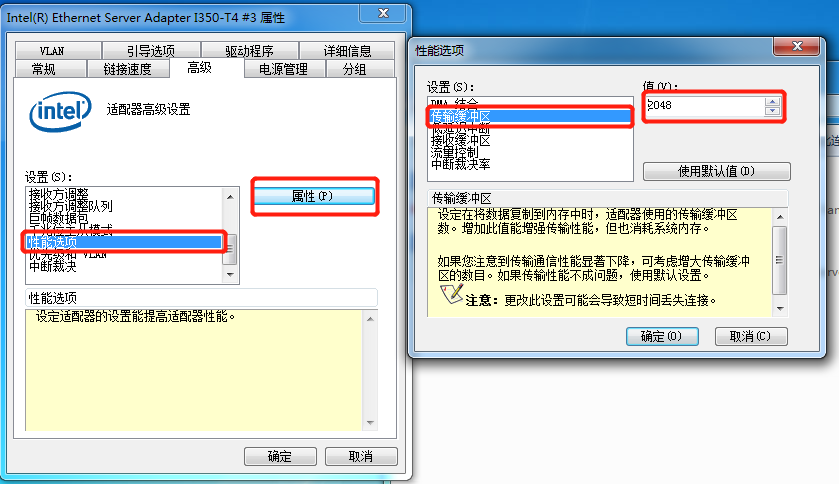

→点击“高级”选项卡中的“性能选项”,点击属性,将“传输缓冲区”的值修改为最大值,图中最大值为“2048”


→将“接收缓冲区”的值修改为最大值,图中最大值为“2048”

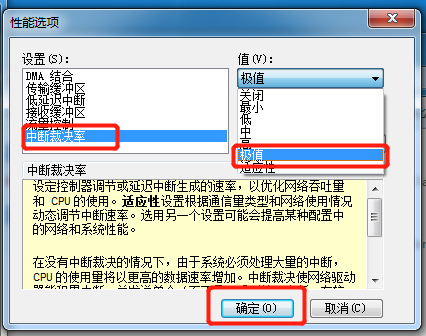

→将“中断裁决率”的值修改为“极值”,点击“确定”

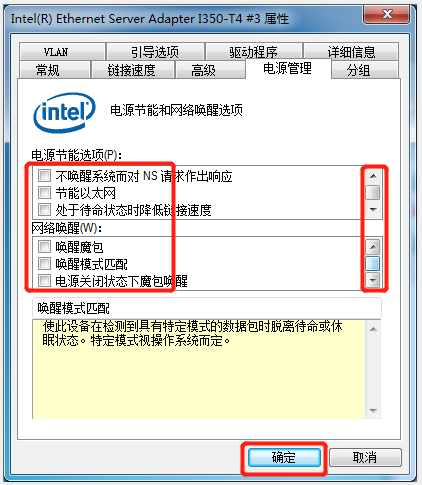

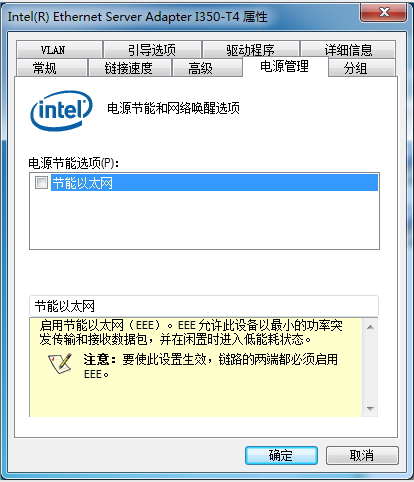

→将“电池管理”选项卡中的所有勾选框去掉勾选,注意滚动查看是否有隐藏选项,设置完毕点击“确定”退出设置


→同理设置其他相机的网络属性
相机设置除了IP有差异,其他设置都一致




→“电池管理”选项卡会有所差异,去掉勾选即可


⑭防火墙设置

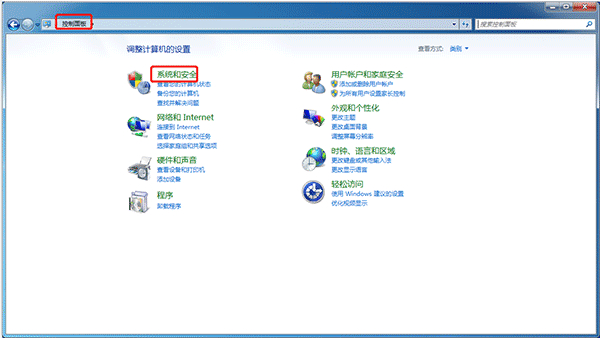

→打开“控制面板”
→打开“系统和安全”

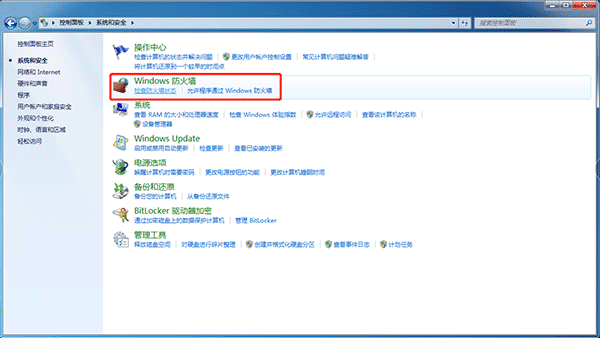

→打开“Windows防火墙”

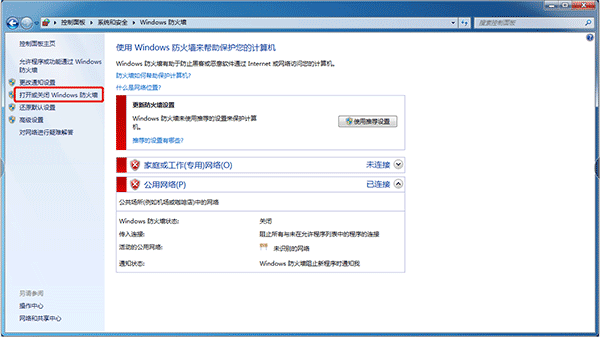

→点击“打开或关闭Windows防火墙”

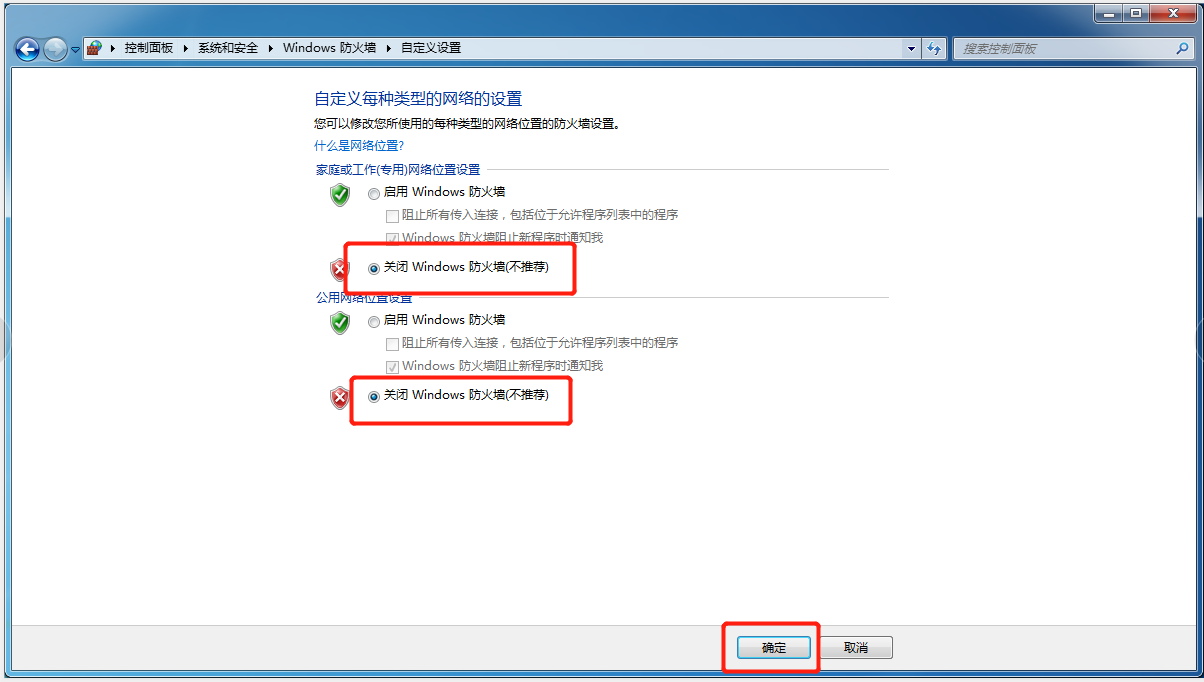

→点击“关闭Windows防火墙”
→点击“确认”退出

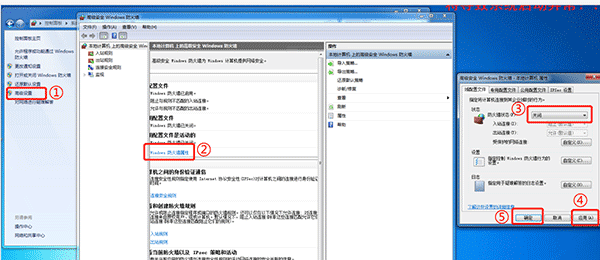

→点击“高级设置”
→点击“Windows defender 防火墙属性”
→将“防火墙状态”修改为“关闭”
→点击“应用”
→点击“确定”

⑮桌面整理

将不常用的桌面图标删除并清空回收站,最终预留“计算机”、“回收站”、“视觉软件”、“MVViewer”、“TeamViewer”等图标。如果有9014运动控制卡,则保留9014运动控制卡Demo的快捷方式。

⑯测试项目程序

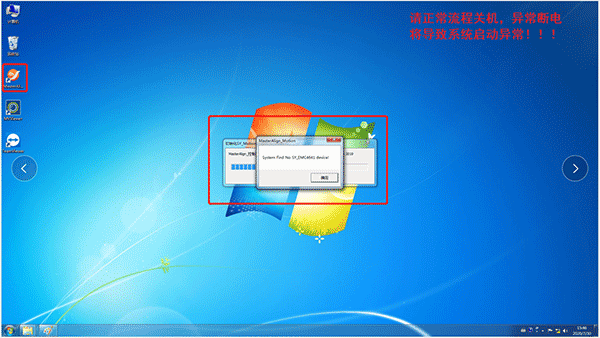

双击打开桌面上的标准程序,当弹窗下列对话框时点击“确定”

登录后检查光源控制器连接状态

查看加密锁信息

⑰开启影子系统
→装机后需重启工控机(否则不能打开影子系统)

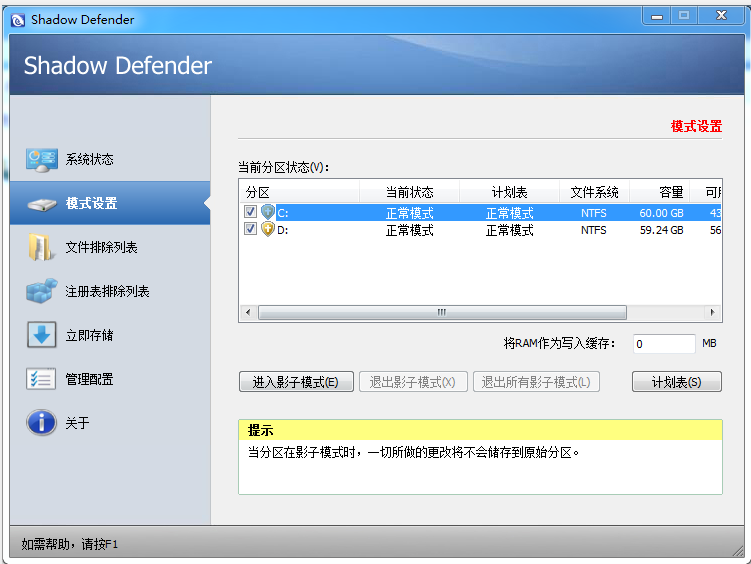

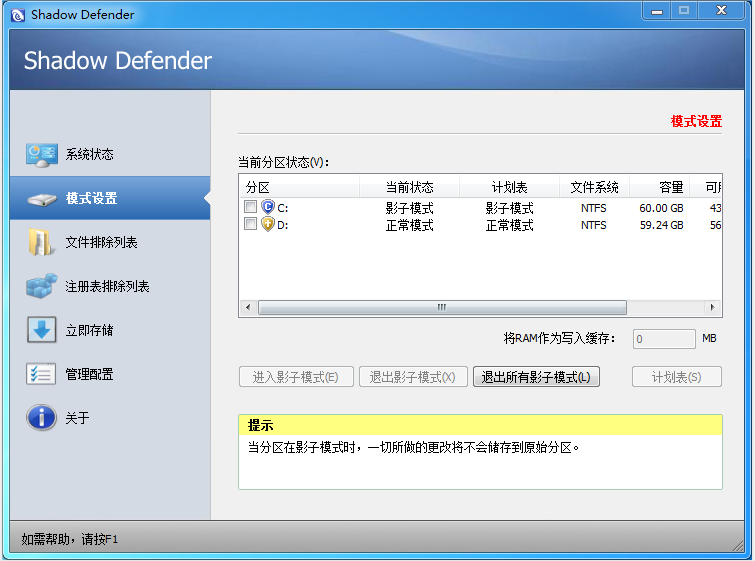

→程序主界面如下

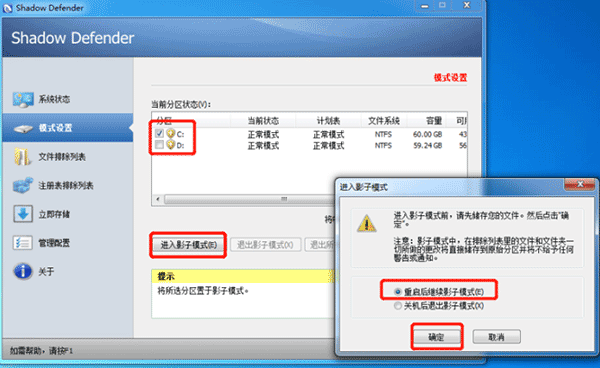

→只勾选C盘前的复选框

→点击“进入影子模式”
→点击“重启后继续影子模式”
→点击“确定”

设置好后界面如下图所示:

6.配置相机IP地址

针对量产项目,客户在尚未掌握自行配置相机IP地址的情况下,由装机人员配置好相机IP地址。新项目或者技术需要过去调试的项目则不要求配置相机IP地址。
1)先给相机插上电源线和通讯线缆,等相机蓝灯常亮后配置相机IP地址;

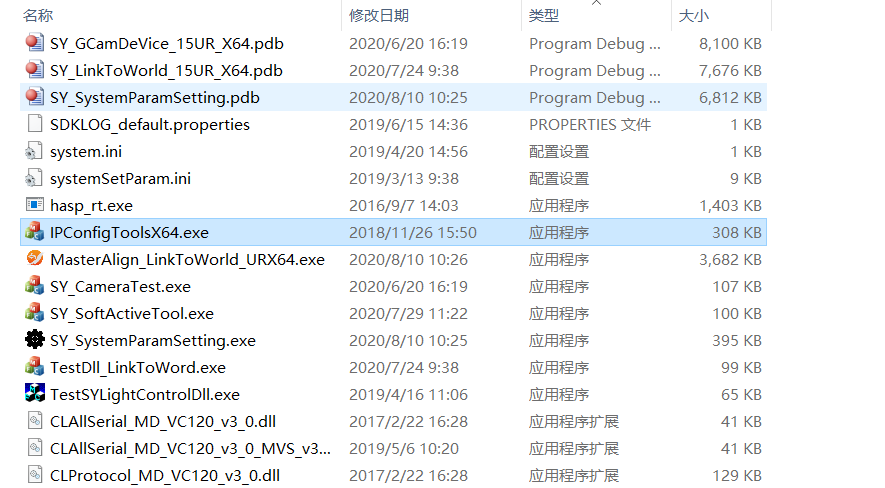

2)在程序目录打开相机IP配置小程序:IPConfigTools.exe;

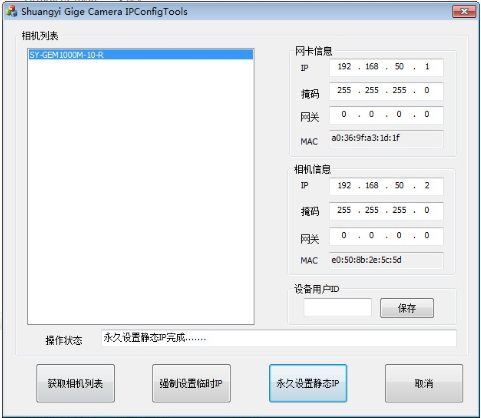

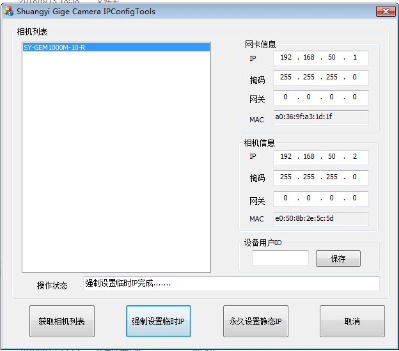

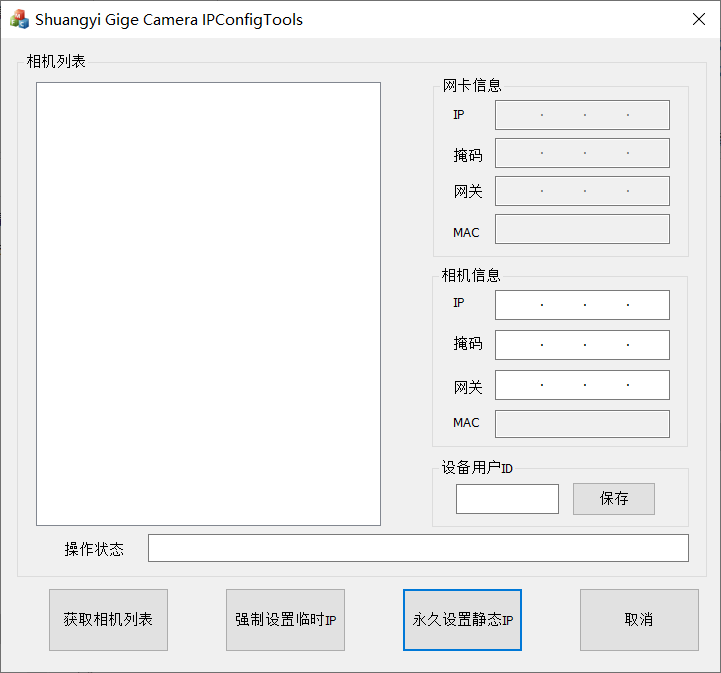

软件界面如下图:

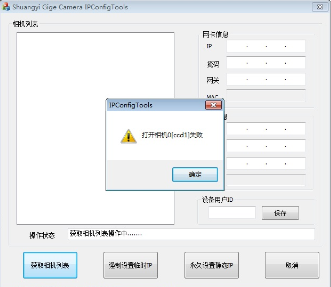

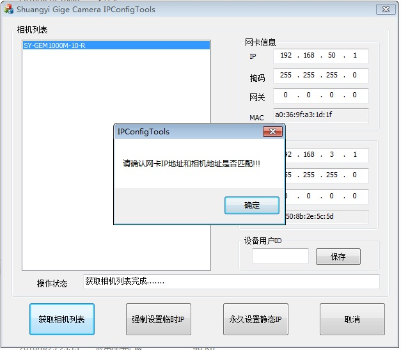

3)点击“获取相机列表”,会弹出打开相机失败以及请确认网卡IP地址和相机地址是否匹配。

4)双击列表中刷新出来的相机,同样会弹出打开相机失败以及请确认网卡IP地址和相机地址是否匹配。

5)填写相机IP地址(默认192.168.50.2为CCD0,192.168.51.2为CCD1,以此类推),点击强制设置临时IP,系统会显示强制设置临时IP完成……

6)点击永久设置静态IP,系统会显示永久设置静态IP完成……

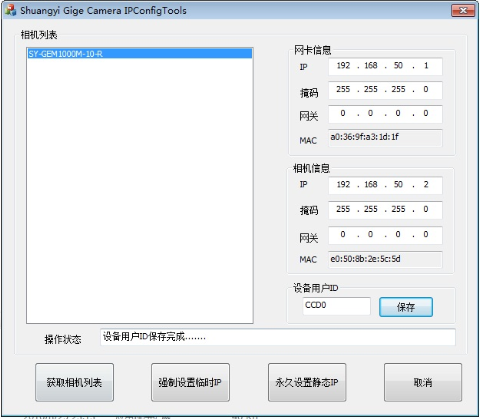

7)在设备用户ID栏填写相机名称,一般使用大写CCD0~n命名。点击保存,系统会显示设备用户ID保存完成……

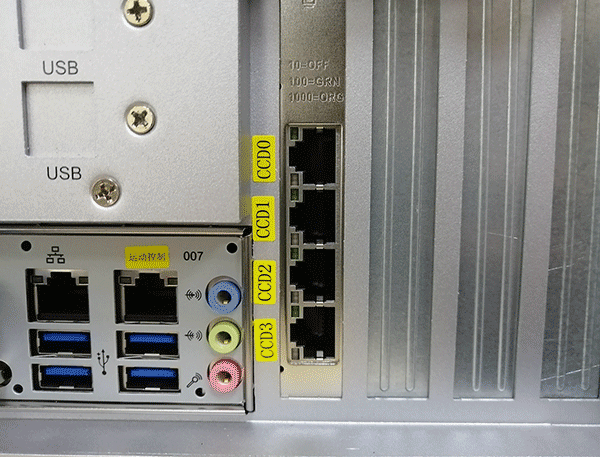

7.贴好工控机端口接线标签

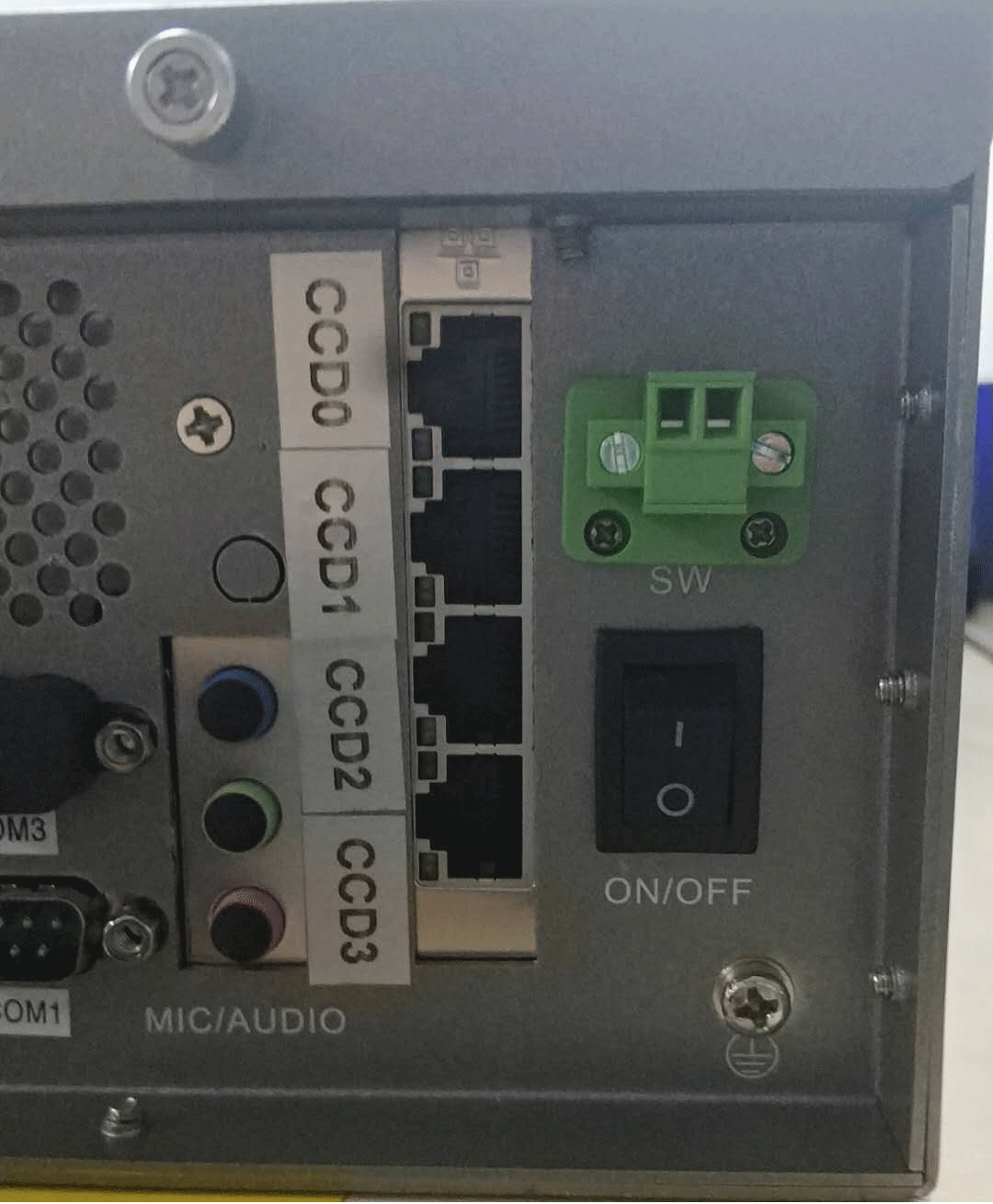

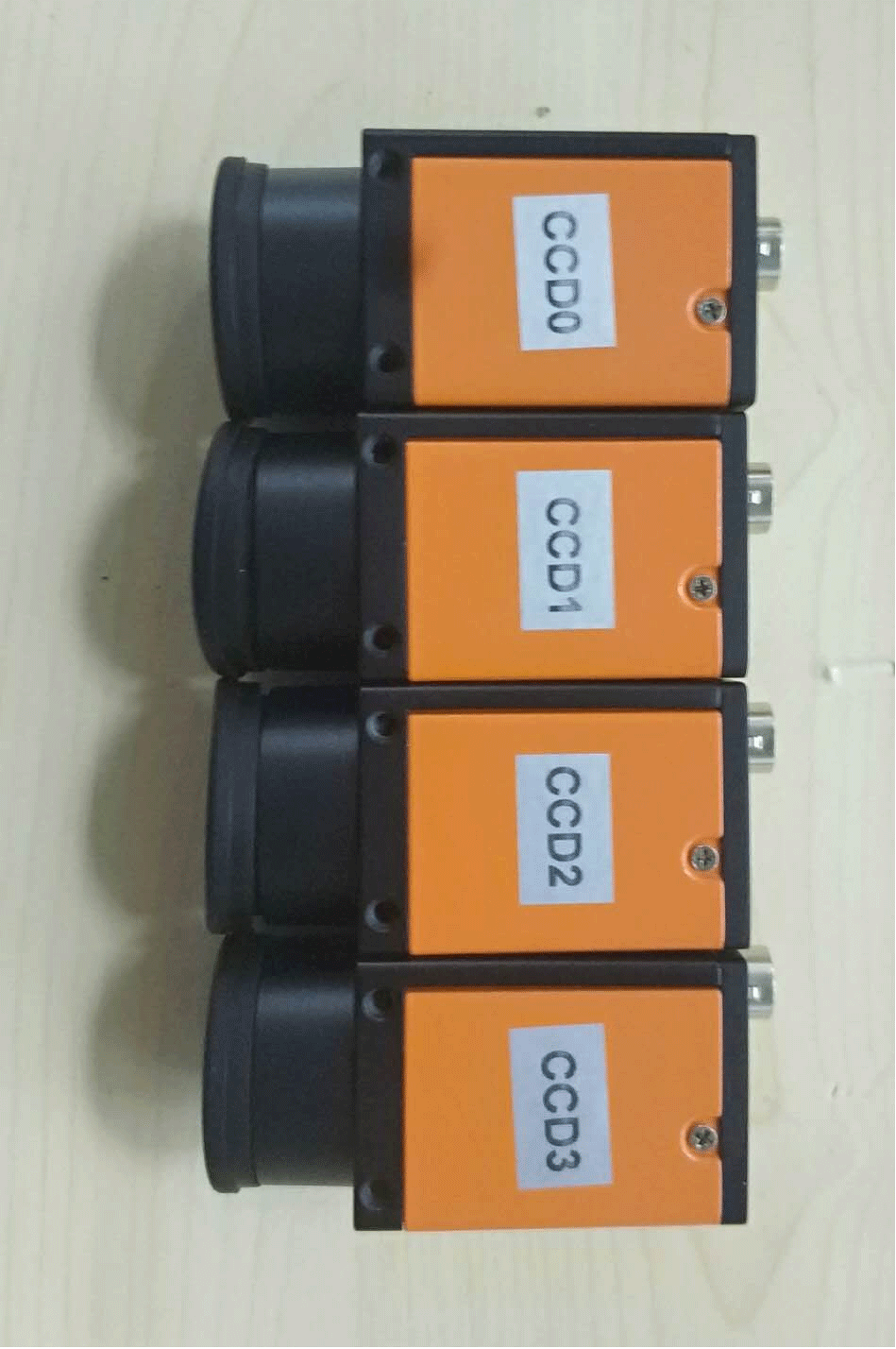

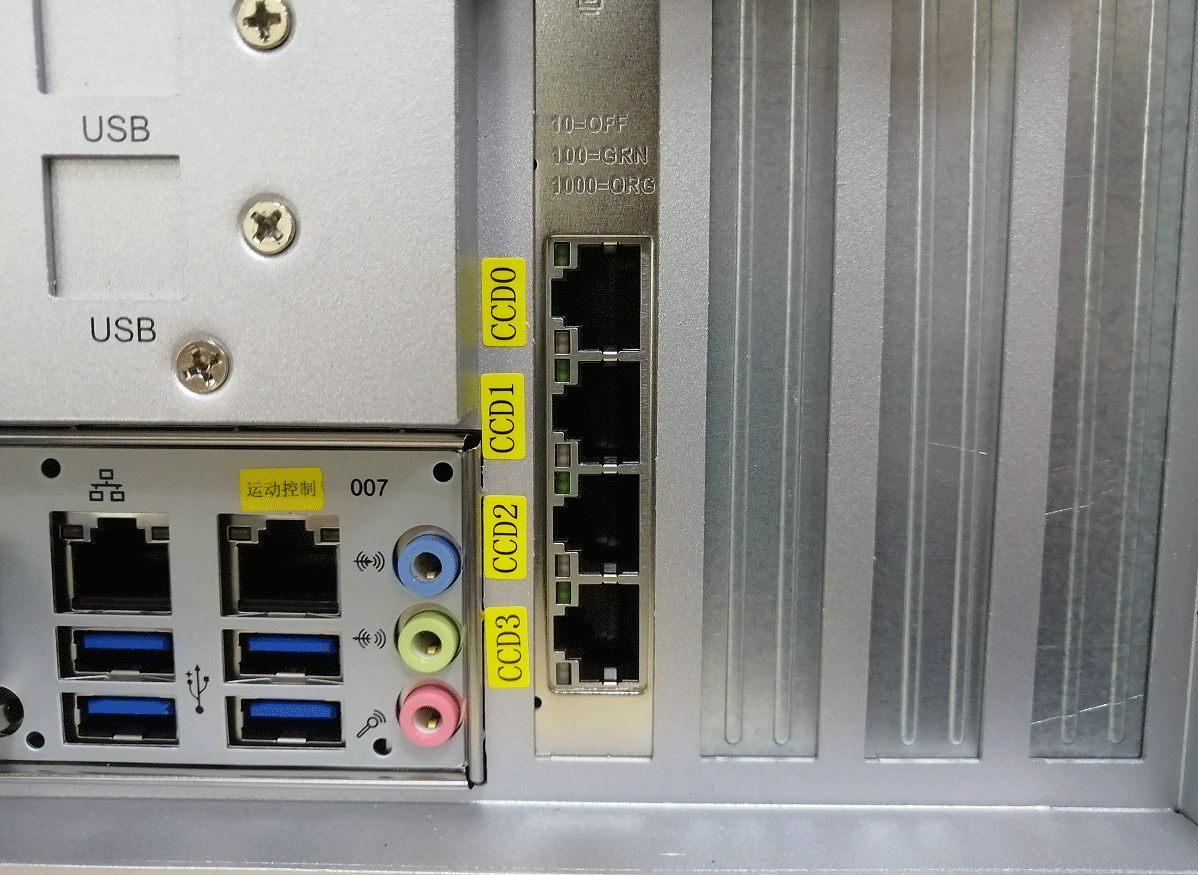

1,贴好CCD标签;
有几颗相机便需要贴对应数量的标签;

2,贴好运动控制网口的接口标签;
带网口的运动控制应用,需要贴好运动控制网口的标签,与实际设置的运动控制网口IP地址相对应。

4,如有外接的光源控制器,则需要贴好光源控制器通讯的COM口标签;
   无特殊要求,一般默认使用COM1作为光源控制器的通讯接口。


装机流程结束!
