数字光源控制器报警说明

一.报警说明

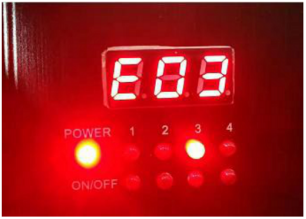

当我们所连接的光源负载超出光源控制器本身驱动能力的时候，我们会对控制器进行保护，从以下方式可知道过流的情况，如状态指示灯闪烁后立即停止输出，光源灭掉，显示面板显示如下图所示现象。

注明：

根据光源的功耗来选择合适的数字光源控制器，长期使控制器处于过载的情况下，容易出现产品烧毁现象。

1、如果光源控制器的功耗满载输出，需要供电端的电源提供足够的功耗，举例说明，如光源控制器为24V输出且1.5A/通道，总共4通道，如果在全功耗输出控制光源的时候，需要消耗24Vx1.5Ax4=144W，按照电源转化效率为80%来计算，则供电端的开关电源需要144W/80%=180W，则我们在选型光源控制器的供电开关电源时候，需要选择开关电源的技术指标参数为24V输出且功耗≥180W。

2、SC系列视觉控制为内置式光源控制器，光源控制器的供电端为工控主板共用供电电源，使用的时候需要注意连接到光源控制器端口的电流需要控制在600mA以下，避免大功率的光源接驳到光源控制器上，引发相应的故障（如短路等情况出现）。

3、外置式的光源控制器供电电源可选择12V或者24V，当采用12V开关电源进行供电，光源控制器模块可以控制对应12V的光源；档采用24V开关电源进行供电，则光源控制器模块可以控制对应24V的光源，一般12V和24V的光源接口采用的PIN脚不一致，连接的时候需要注意PIN脚是否和光源控制器的PIN脚正负极定义一致。

二、解决方法

1. 更换符合光源控制器技术指标参数的光源，光源控制器技术指标参数参考下方光源控制器类型规格表；

光源控制器类型规格表：

2. 降低光源控制器对应通道的 PWM 值；
