机器视觉光源详解

机器视觉光源是的机器视觉成像中的一部分，机器视觉中，光源主要起到以下几个作用：

1. 照亮目标，提高亮度形成;有利于图像处理的效果

2. 克服环境光干扰，保证图像稳定性;用作测量的工具或者参照物。

3. 通过适当的光源照明设计，可以使图像中的目标信息与背景信息得到最佳分离，可以大大降低图像处理算法分割、识别的难度，

4. 同时提高系统的定位、测量精度，使系统的可靠性和综合性能得到提高。反之。

下面介绍机器视觉常见的种类，特点和应用场景；

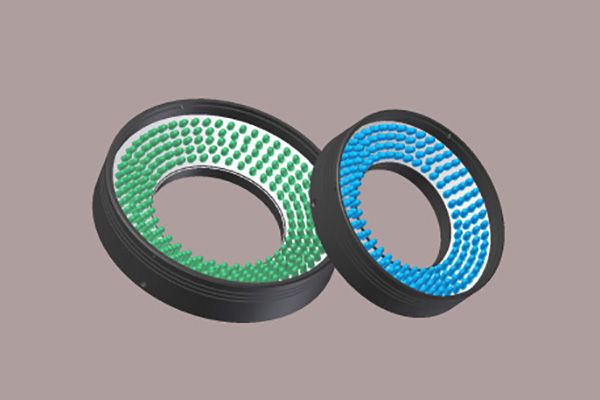

1 环形光源

机器视觉光源工业照明检测LED光源环形光源

产品描述

环形光源采用高柔性基板材质，独特的制作方法，可以任意角度弯曲，以构成具有最佳外径、内径和照射角度的照明系统。

产品特点

角度多样且可定制

安装简单，设计紧凑

高密度LED阵列，亮度高

可选配漫射板，以适应不同的需要

产品应用领域

◆ PCB基板检测、塑胶容器检测

◆ 电子元件检测、集成电路字符检查

◆ 显微镜照明、通用外观检测

◆ 液晶校正

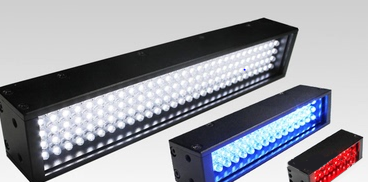

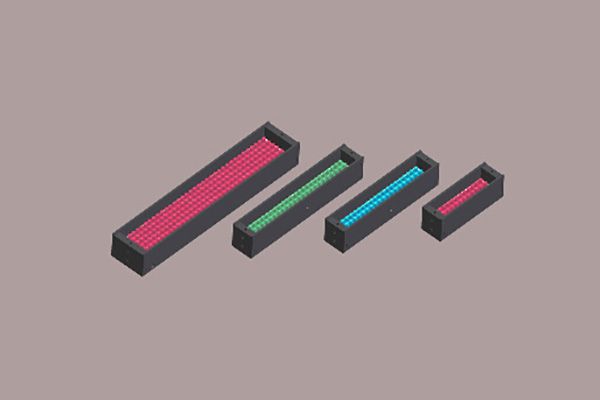

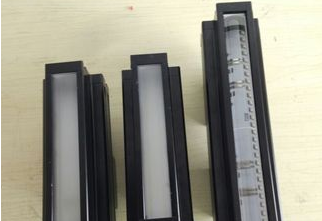

2 条形光源(常规型)

机器视觉光源条形光源LED工业照明检测光源

产品描述

采用铝合金一体成型设计，产品精度高，一致性好；具备良好的散热效果，并有多种灵活的安装方式，便于安装与使用。

产品特点

◆ 尺寸设计灵活

◆ 照射角度可根据检测需求随意调整。

◆ 颜色可根据检测需求搭配，自由组合。

◆ 可选配漫射板，使光线均匀扩散

产品应用领域

■ LCD字符，定位标记

■ 膨胶或伸展胶片破损检测

■ 连接器引脚平整度检测

■ 液晶元件检测

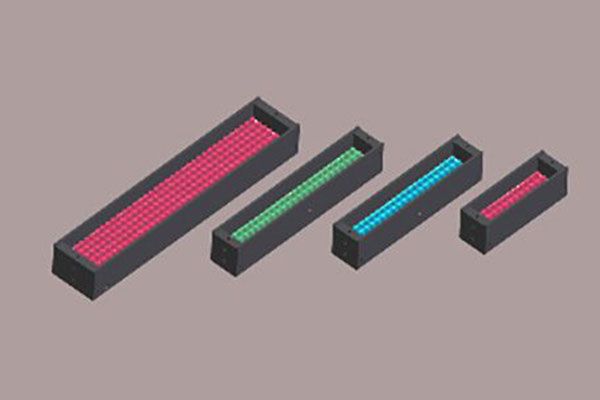

3 条形光源(非标型)

机器视觉光源 条形光源 工业照明检测光源

产品描述

采用铝合金一体成型设计，产品精度高，一致性好；具备良好的散热效果，并有多种灵活的安装方式，便于安装与使用。

产品特点

◆ 尺寸设计灵活

◆ 照射角度可根据检测需求随意调整。

◆ 颜色可根据检测需求搭配，自由组合。

◆ 可选配漫射板，使光线均匀扩散

产品应用领域

■ LCD字符，定位标记

■ 膨胶或伸展胶片破损检测

■ 连接器引脚平整度检测

■ 液晶元件检测

4 条形组合光源

机器视觉光源 四面可调 条形组合光源 工业照明检测光源

产品描述

条形组合光源由多根条形光自由组合成，可自由调节每根条形光的角度，实现不同的效果。

产品特点

● 四边组合条形光，每边照明独立可控

● 可根据被测物体要求调整所需照明角度

● 通用性极强。

产品应用领域

> 焊锡检测

> 陶制封装件的外部和裂缝检测

> 电子元件检测

> 金属板表面检测

> 包装破损、标签检测

5 高亮高均条形光源

机器视觉高亮高均条形光源工业LED照明光源CCD相机光源

产品描述

采用铝合金一体成型设计，产品精度高，一致性好；具备良好的散热效果，并有多种灵活的安装方式，便于安装与使用。

产品特点

◆ 尺寸设计灵活

◆ 照射角度可根据检测需求随意调整。

◆ 颜色可根据检测需求搭配，自由组合。

◆ 可选配漫射板，使光线均匀扩散

产品应用领域

■ LCD字符，定位标记

■ 膨胶或伸展胶片破损检测

■ 连接器引脚平整度检测

■ 液晶元件检测

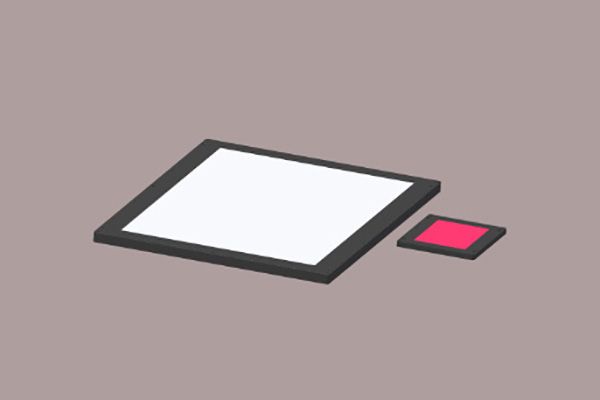

6 面光源(背光源)

产品描述

面光源，LED经光学优化设计后，均布于光源底部，经过特殊扩散材料后在其表面形成一片均匀的照射光。

产品特点

● 具有更好的均匀性

● 光线柔和自然，亮度高

● 可定制多色背光，适用于特殊场合

● 高密度LED分布于光源底部

产品应用领域

◆ 机械零件尺寸测量

◆ 电子元件、IC的外形检测

◆ 胶片污点检测

◆ 透明物体划痕检测

7 平行面光源

机器视觉光源平行面光源背光源工业LED照明检测光源

产品描述

平行面光源，LED经光学优化设计后，均布于光源底部，经过特殊扩散材料后在其表面形成一片均匀的照射光。

产品特点

● 具有更好的均匀性

● 光线柔和自然，亮度高

● 可定制多色背光，适用于特殊场合

● 高密度LED分布于光源底部

产品应用领域

◆ 机械零件尺寸测量

◆ 电子元件、IC的外形检测

◆ 胶片污点检测

◆ 透明物体划痕检测

8 开孔面光源

机器视觉光源面光源背光源工业照明检测光源

产品描述

背光源是一种平板式光源， 由LED阵列分布于光源底部，经过优化设计成回形或环形的结构，发出的光经过特殊导光板以后形成均匀的背光，通常用于只测量四侧外形轮廓或检测特殊产品。

产品特点

◆ 高密度LED分布于光源底部

◆ 均匀性好，亮度高

◆ 可定制多种大小，适用于特殊场合

◆ 尺寸灵活多样，适用范围广泛

产品应用领域

◆ 检测四边外形尺寸测量

◆ 边缘破损检测

◆ 透明物体杂质检测

◆ 口服液液位高度检测检

◆ 螺丝缺陷检测

9 侧面道光背光源

机器视觉光源侧面导光背光源工业照明检测光源

产品描述

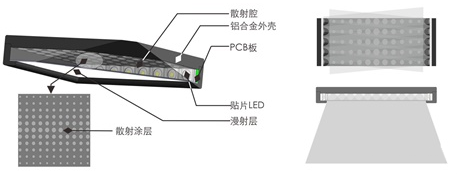

尺寸自由定制，可以做到较大面积照明，超薄高均匀背光源厚度薄，便于安装，小幅面到大幅面自由定制，多次散射发光 局部和整体均匀性效果佳。

产品特点

◆ 特有的导光材料，多次散射发光

◆ 可减小光线的指向性，成为均匀光线

◆ 超薄设计，大大节省了空间

◆ 可根据颜色和发光面尺寸定制

产品应用领域

◆大面积电路板电元器件检测

◆透视尺寸测量

◆LED坏点检测

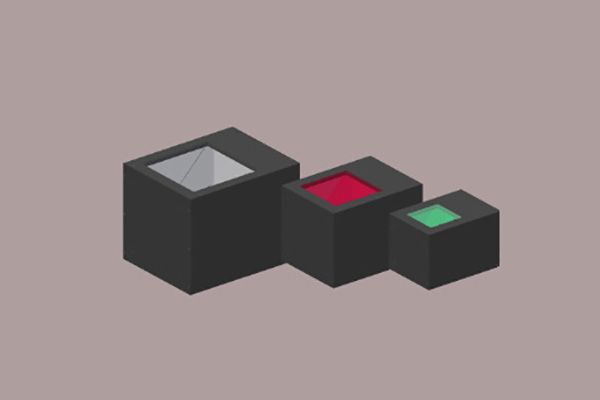

10 同轴光源

机器视觉光源同轴光源工业照明检测LED光源

产品描述

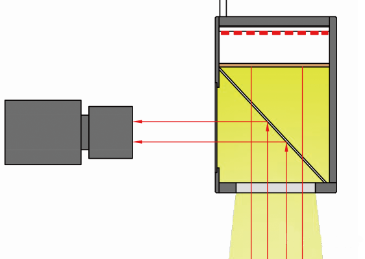

同轴光源主要由高密度LED和分光镜组成。LED发出光经过分光镜后，跟CCD和相机在同一轴线上，可以有效消除图像的重影，适合光洁物体表面划痕的检测。

产品特点

高密度LED阵列，亮度高

可有效消除图像重影

光线均匀

适合范围广泛

产品应用领域

反光物体表面缺陷检测

二维码识别

物体边缘定位

丝印定位

Mark点定位

芯片字符检测

饮料瓶口检测

11 直角同轴光源

机器视觉光源直角同轴光源工业LED高亮照明检测光源

产品描述

直角同轴光源主要由高密度LED和分光镜组成。LED发出光经过分光镜后，跟CCD和相机在同一轴线上，可以有效消除图像的重影，适合光洁物体表面划痕的检测。

产品特点

高密度LED阵列，亮度高

可有效消除图像重影

光线均匀

适合范围广泛

产品应用领域

》 反光物体表面缺陷检测

》 二维码识别

》 物体边缘定位

》 丝印定位

》 Mark点定位

》 芯片字符检测

》 饮料瓶口检测

12 高亮高均同轴光源

机器视觉高亮高均同轴光源工业LED高亮CCD图像检测光源

产品描述

同轴光源主要由高密度LED和分光镜组成。LED发出光经过分光镜后，跟CCD和相机在同一轴线上，可以有效消除图像的重影，适合光洁物体表面划痕的检测。

产品特点

高密度LED阵列，亮度高

可有效消除图像重影

光线均匀

适合范围广泛

产品应用领域

》 反光物体表面缺陷检测

》 二维码识别

》 物体边缘定位

》 丝印定位

》 Mark点定位

》 芯片字符检测

》 饮料瓶口检测

13 同轴平行光源

机器视觉光源 同轴平行光源 自动化工业照明检测光源

产品描述

同轴平行光源，采用特殊光学镜片组合设计，使光源实现平行光照射。可抑制光的衍射，实现高精度成像。检测产品表面时，可以清晰突出平整表面的凹凸缺陷。适用于金属、玻璃、胶片、晶片等平整表面的划伤检测。

产品特点

● 高亮大功率LED灯。

● 可有效消除反光。

● 光线均匀。

● 平行度高。

产品应用领域

◆ 反光平面上的外观缺陷检测。

◆ 检测手机屏幕表面轻微划伤。

◆ 检测充电器表面轻微划伤。

◆ 检测玻璃上的轻微凹凸点。

◆ 检测激光雕刻字符。

◆ 检测产品轮廓细毛刺。

14 线性光源

机器视觉线性光源线性扫面光源工业照明检测线扫光源

产品描述

线光源是由大功率LED阵列而成，设计特殊散热结构，采用特殊圆术透镜而形成窄带光线，提高光线亮度，与线阵相机配套使用。

产品特点

◆ 光源可根据客户需求定制；

◆ 采用高密度LED排布方式与高均匀漫射板结构有效消除高反光表面照明的不均匀问题；

◆ 实现高均匀性，适用于各种流水线连续检测场合；

◆ 采用柱面透镜聚光，超高亮度。

产品应用领域

◆ 布匹检测；

◆ 印刷字符检测；

◆ 玻璃划痕检测；

◆ 标签污点、字符检测；

◆ 苹果手机外壳表面划痕，污点检测；

◆ 茶叶颜色分拣检测；

◆ 钢板检测。

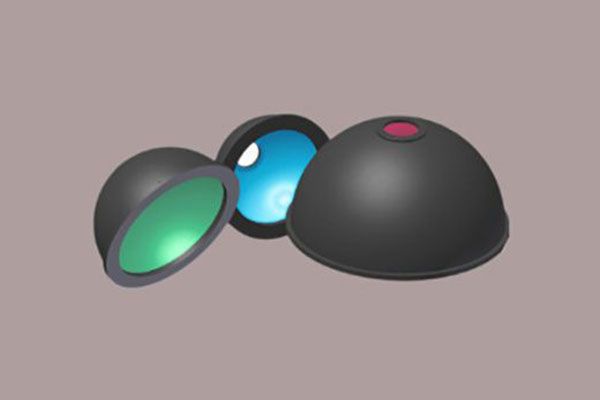

15 圆顶光源

机器视觉光源球积分光源圆顶光源 穹顶光源工业照明光源

产品描述

圆顶光源是一种高均匀性的光源，由高亮度贴片LED发出的光经过球面漫反射后形成均匀的光线。适合检测表面反光、起伏不平的物体。

产品特点

◆ 球面漫反射发光

◆ 漫反射无影光源

◆ 适用于表面起伏、反光物体

◆ 均匀性高

◆ 无影效果好

产品应用领域

> 凹凸不平整、反光表面检测

> 金属、玻璃表面反光较强的物体表面检测

> 易拉罐底部喷码检测

> 食品、药品外观检测

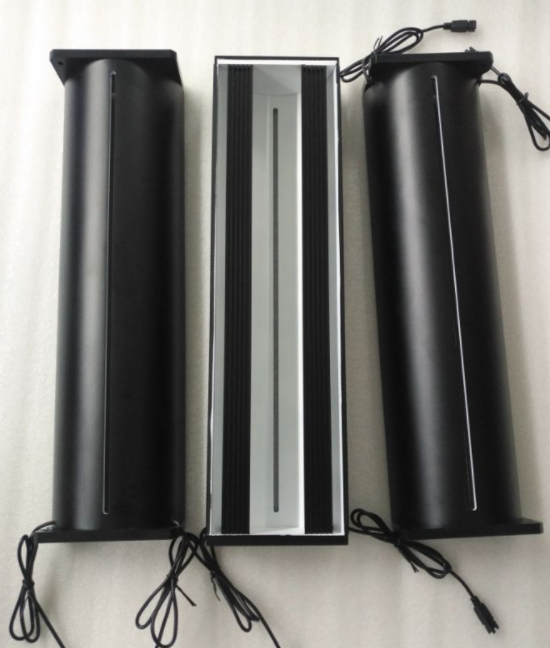

16 隧道光源

机器视觉拱形光源隧道光源穹顶光源印刷检测专用光源

产品描述

采用高亮度大功率LED,通过特 殊的散热设计，发光强度高,均匀性好, 适合无反光物体检测,可配合同轴线光 源组合检测PCB板特征。

产品特点

◆ 光源可根据客户需求定制

◆ 同时具有球积分和条形光的特点，实现大幅面均匀光照

◆ 可选择开孔或开槽，面阵和线阵项目均可适用

◆ 可使整个图像实现高均匀照射

产品应用领域

◆ 烟包表面检测

◆ 大幅面表面缺陷检测

◆ 线阵裸板AOI

◆ 电子产品外壳污点杂质检测
