MasterAlign相机参数设置-相机镜像设置

相机参数设置-相机镜像设置调节操作说明

步骤一：登录系统

1. 首先，双击打开双翌LOGO图标，进入系统界面。

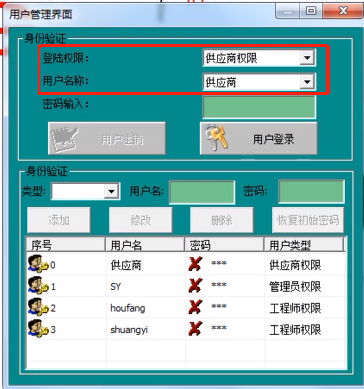

2. 在系统界面中，点击“用户”选项，接着选择“供应商权限”。

3. 在密码输入框中，输入310525，然后点击“确定”。

步骤二：用户登录

1. 在确认密码后，点击“用户登录”。

2. 点击“确定”按钮，完成用户登录。

3. 关闭登录窗口。

步骤三：打开相机参数设置

1. 点击菜单栏中的第二项“图像系统”。

2. 在图像系统菜单中，找到并点击“相机设置”选项。

4. 打开相机设置界面，您将看到一个相机列表，深色表示已连接的相机，浅色表示无连接的相机。

步骤四：镜像设置

1. 在点击高级参数设置界面中，您会看到取反区选项。

2. 点击x取反，实际物体运动x方向与相机成像方向一致，点击y取反，物体运动y方向与相机成像方向一致。可根据现场环境需要进行选择设置。

步骤五：保存设置

1. 在选取需要的的效果后，设置完成后点击参数应用。

2. 点击“设置保存”按钮，以保存您的调整。

3.确认保存操作，您的相机镜像取反设置将会生效。

通过按照以上步骤进行操作，您可以轻松地调整相机，以满足不同场景的需求。请确保您根据实际情况进行适当的调整，以获得清晰、准确的图像。正确的相机参数设置将有助于获得高质量的图像，提升您的工作效率和成果。
