MasterAlign灰度匹配图像处理方法-匹配位置设置

灰度匹配设置-匹配位置调节操作说明

以下是关于匹配位置调节的详细操作步骤，用以帮助您轻松进行设置。

步骤一：登录系统

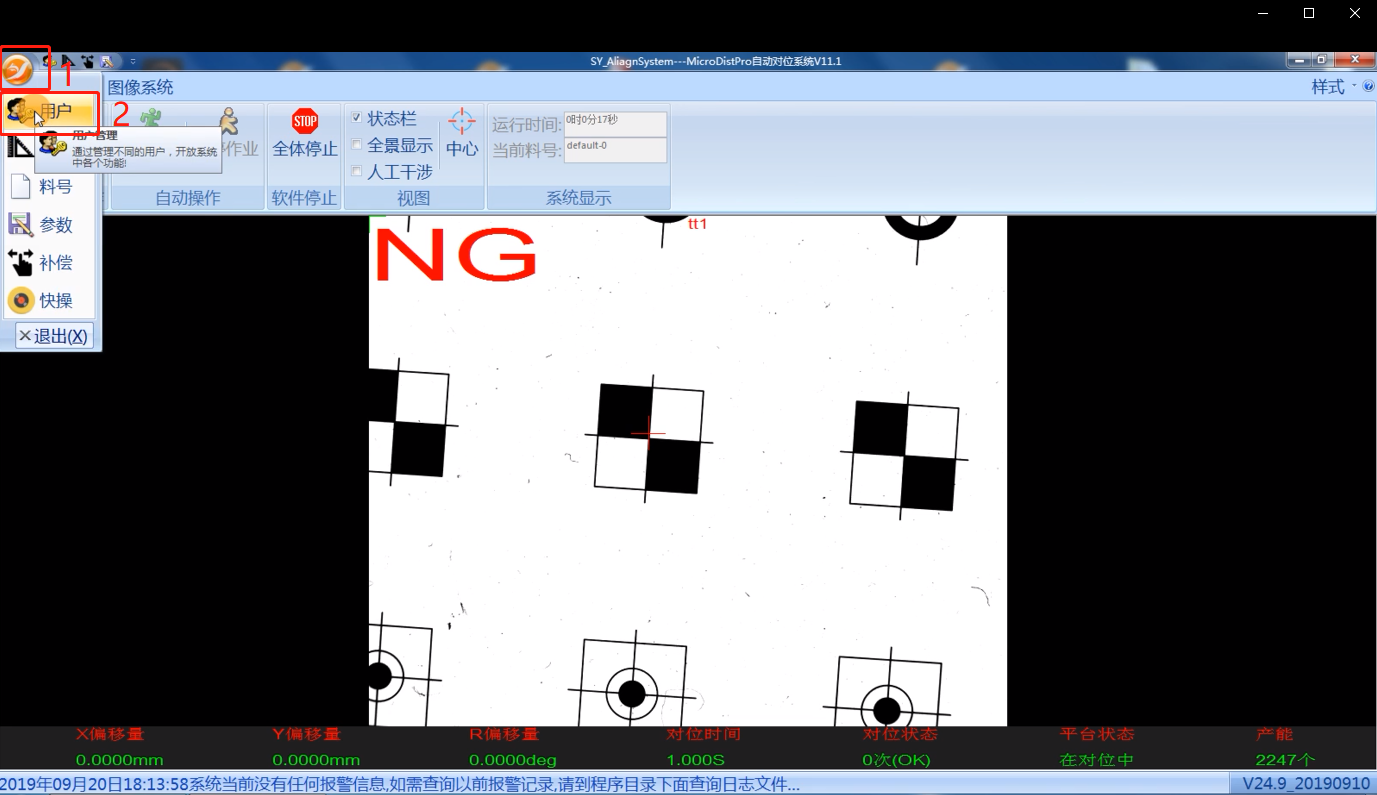

1. 首先，双击打开双翌LOGO图标，进入系统界面。

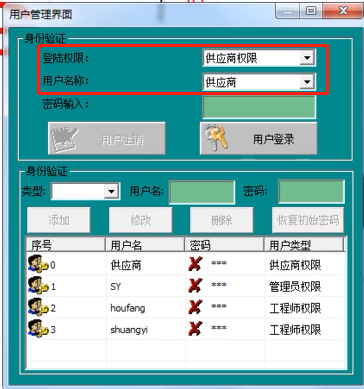

2. 在系统界面中，点击“用户”选项，接着选择“供应商权限”。

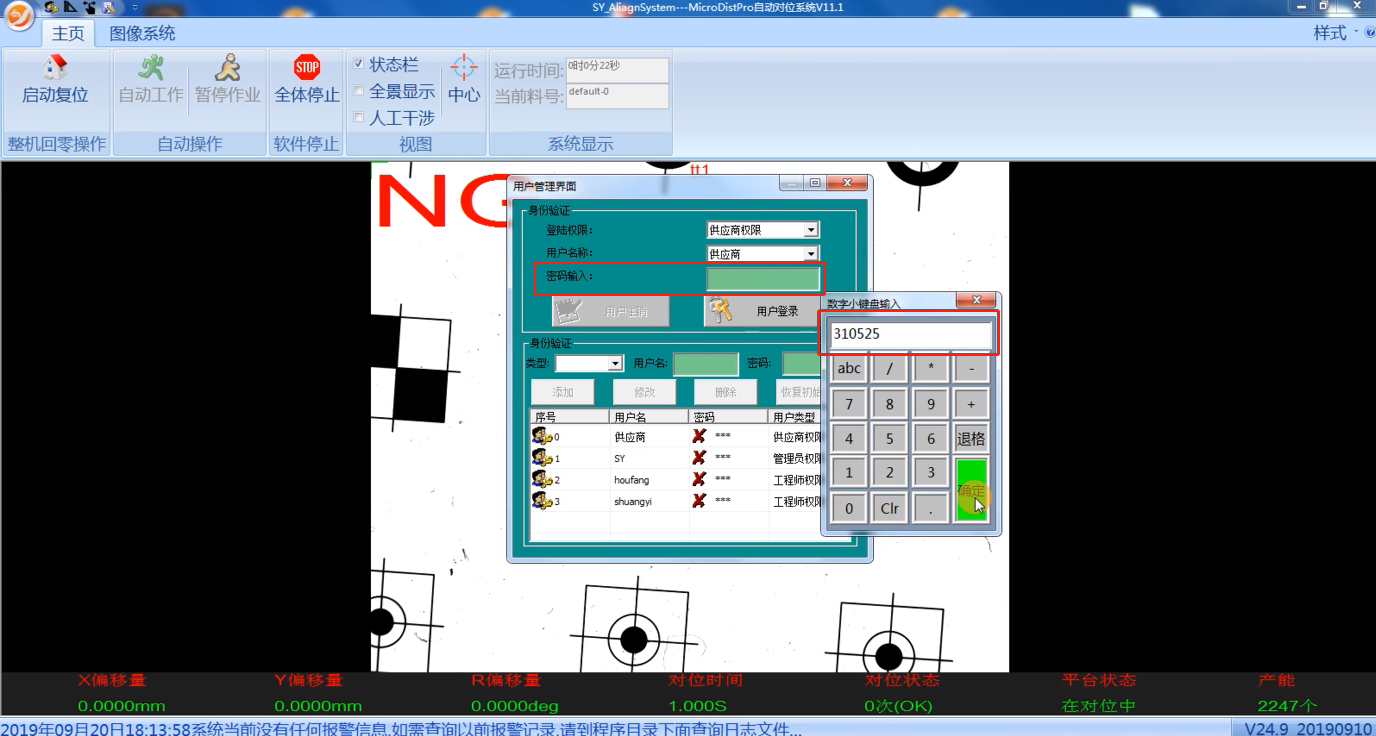

3. 在密码输入框中，输入310525，然后点击“确定”。

步骤二：用户登录

1. 在确认密码后，点击“用户登录”。

2. 点击“确定”按钮，完成用户登录。

3. 关闭登录窗口。

步骤三：导入离线图片

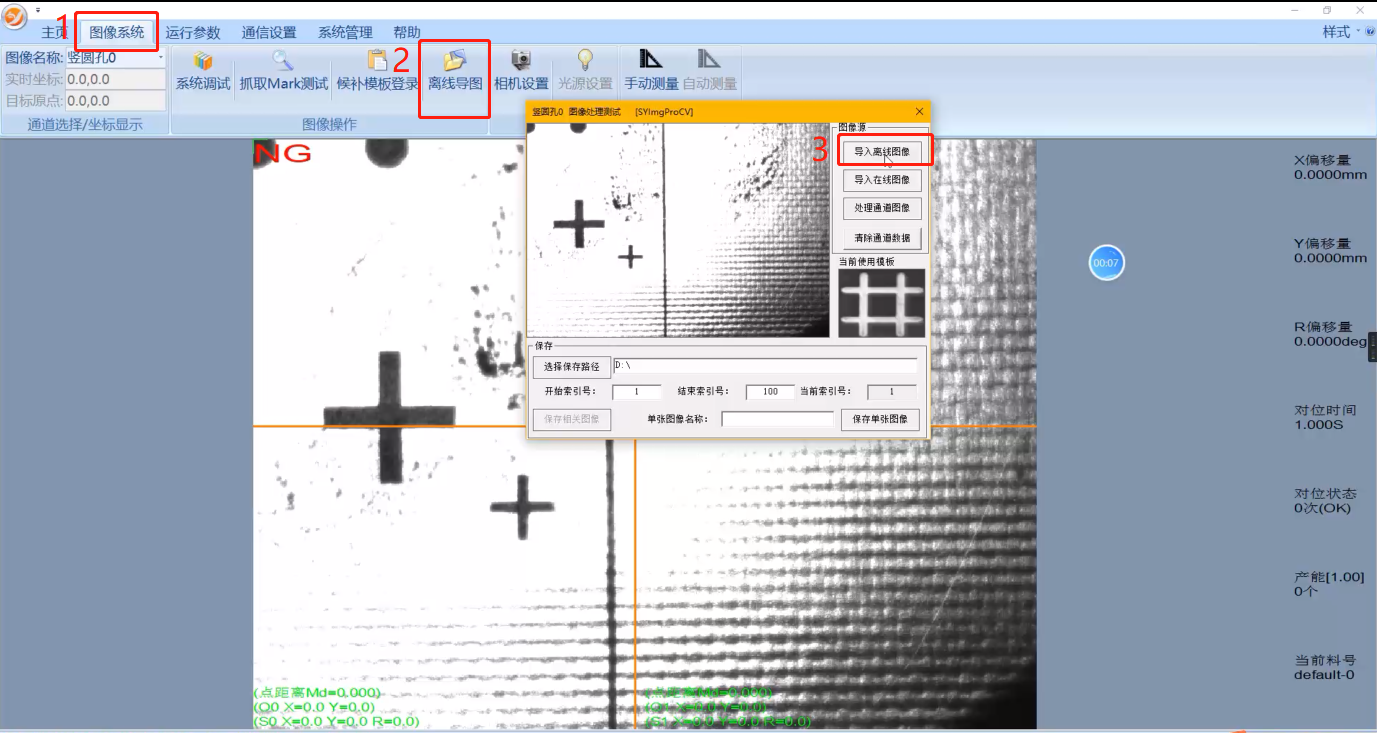

1. 点击菜单栏中的第二项“图像系统”。

2. 在图像系统菜单中，找到并点击“离线导图”选项。

3. 点击导入离线图像，完成导图

步骤四：打开灰度匹配设置

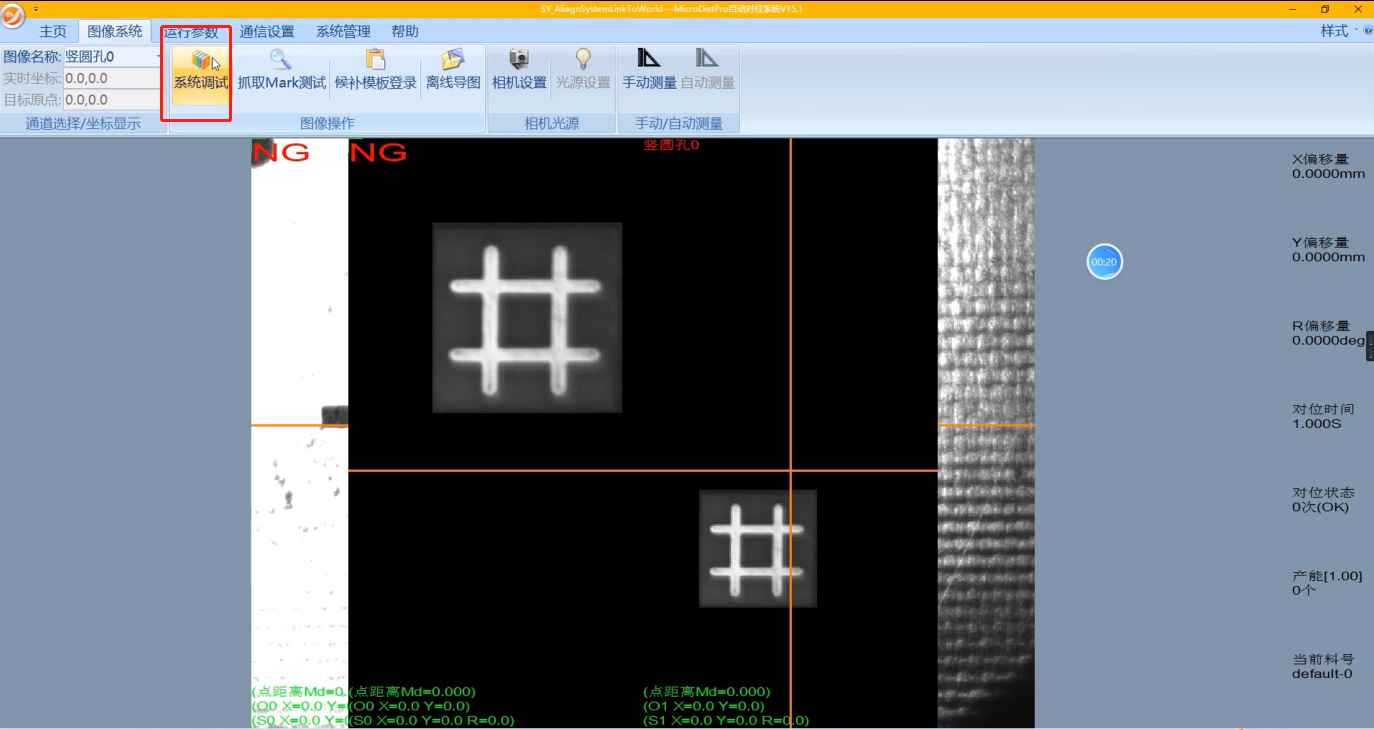

1. 点击菜单栏中的第二项“图像系统”。

2. 在图像系统菜单中，找到并点击“主模板登录”选项。

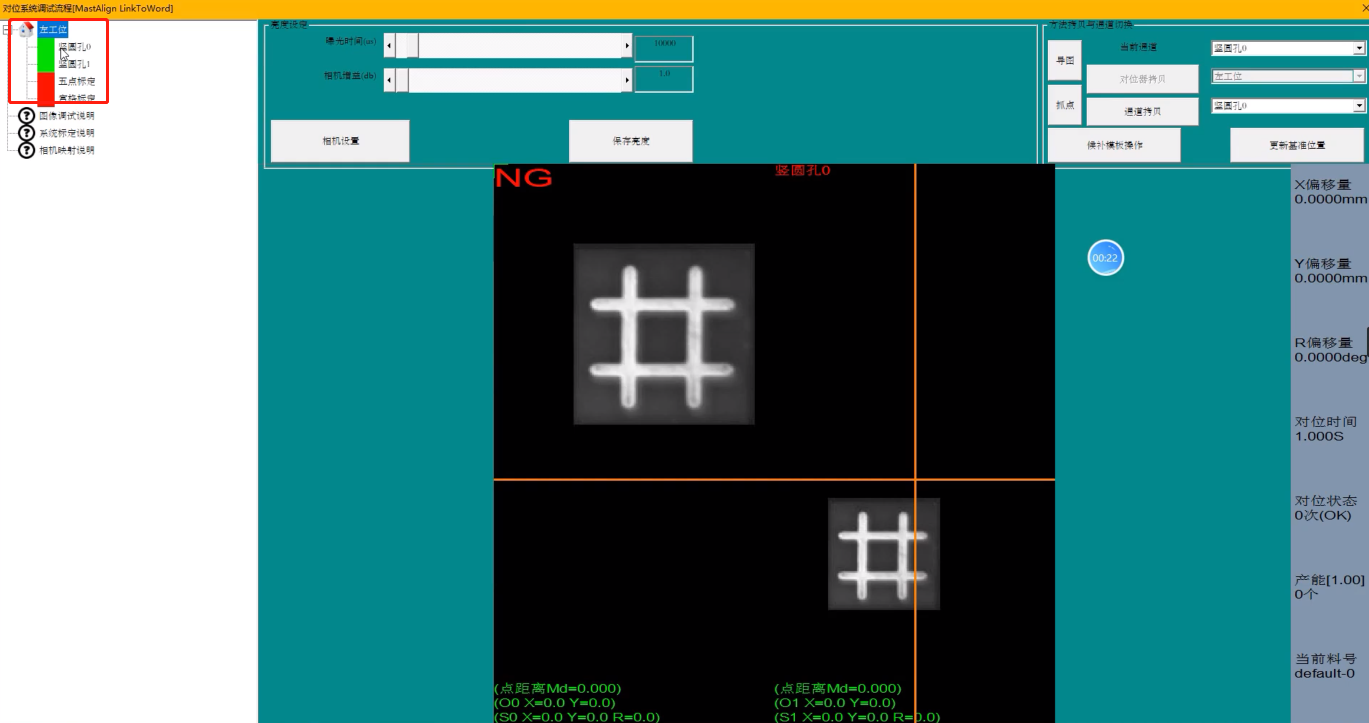

3. 打开主模板登录界面，您将看到左侧工位列表，点击进入下一个界面。

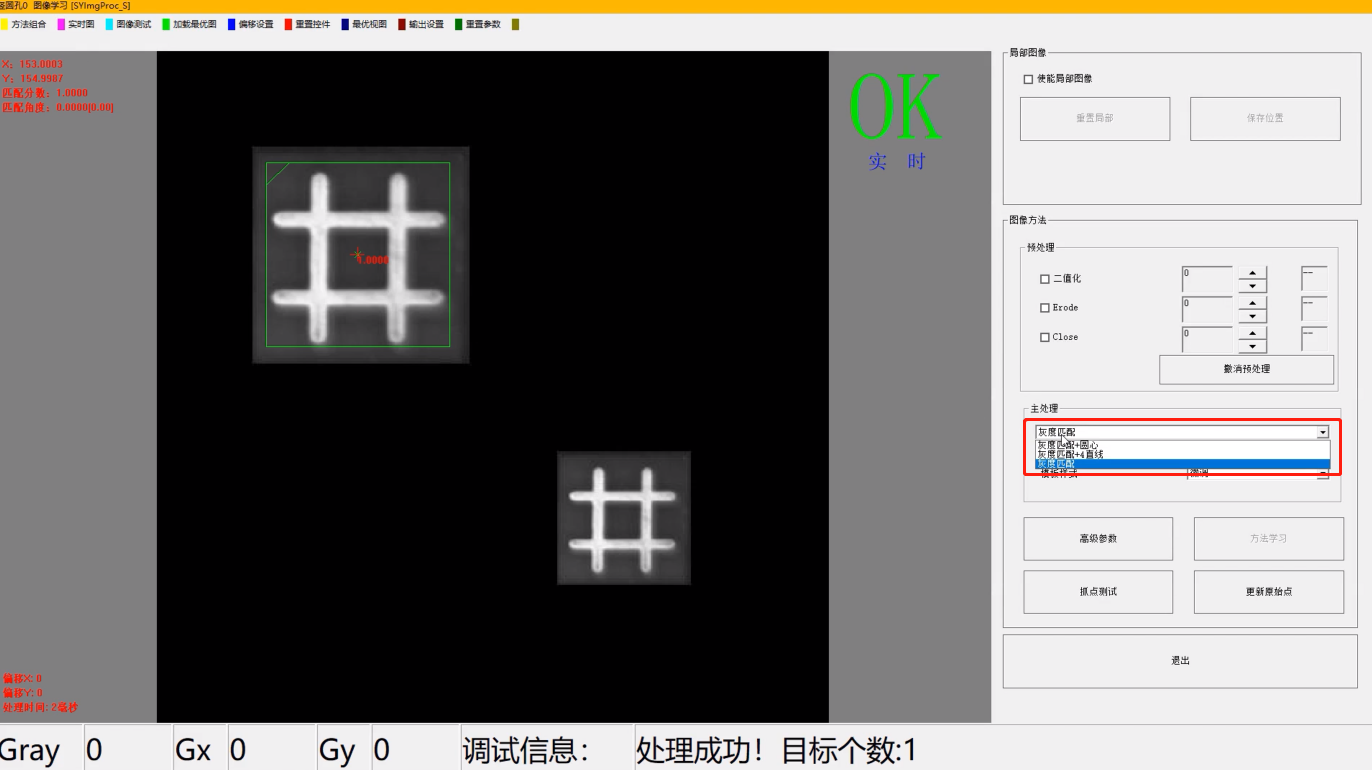

4. 主处理选择灰度匹配

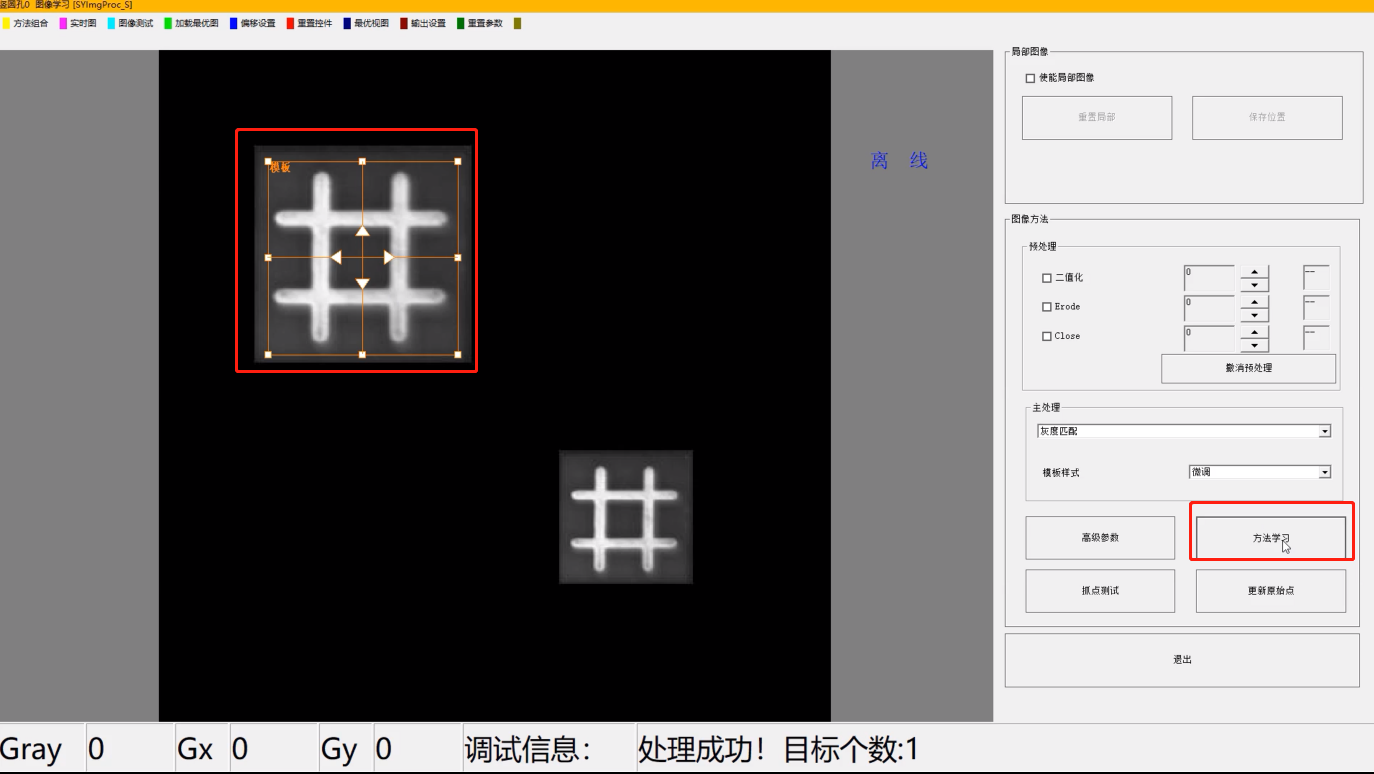

5. 框选目标图像点击方法学习，完成目标抓取。

步骤五：匹配位置设置

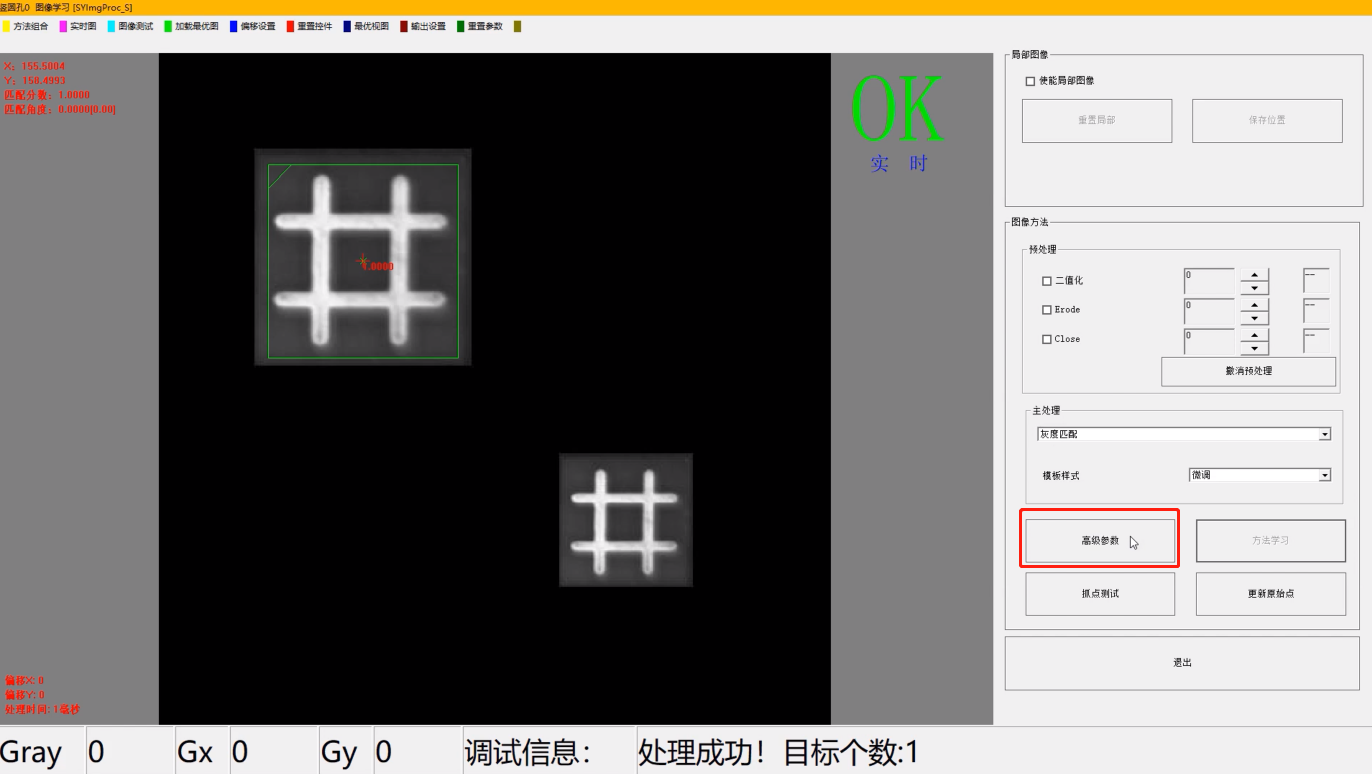

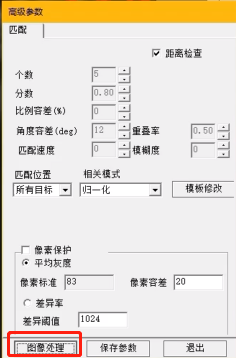

1. 在点击高级参数设置界面中，您会看到匹配位置选项。

匹配位置参数提供了返回目标的可选项，可根据以下选项返回目标数据

【所有目标】：返回所有的目标

【分数最大】：返回所有目标中分数最大的目标

【最左边的】：返回所有目标中位置最左边的目标

【最右边的】：返回所有目标中位置最右边的目标

【最上边的】：返回所有目标中位置最上边的目标

【最下边的】：返回所有目标中位置最下边的目标

步骤六：保存设置

1. 在选取需要的的效果后，设置完成后点击保存参数。

2. 点击“图像处理”按钮，进行图像操作。

3. 确认保存操作，您的匹配位置设置将会生效。

通过按照以上步骤进行操作，您可以轻松地调整相机的匹配位置，以满足不同场景的需求。请确保您根据实际情况进行适当的调整，以获得清晰、准确的图像。正确的相机参数设置将有助于获得高质量的图像，提升您的工作效率和成果。
