MasterAlign灰度匹配图像处理方法直线工具的鼠标响应（一）

灰度匹配设置-直线工具的鼠标响应操作说明

以下是关于直线工具的鼠标响应调节的详细操作步骤，用以帮助您轻松进行设置。

步骤一：登录系统

1. 首先，双击打开双翌LOGO图标，进入系统界面。

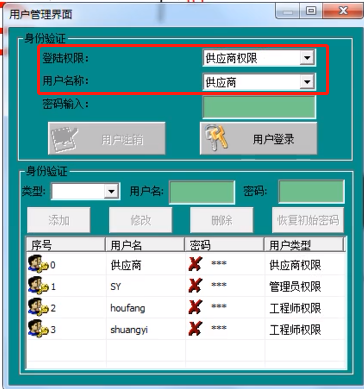

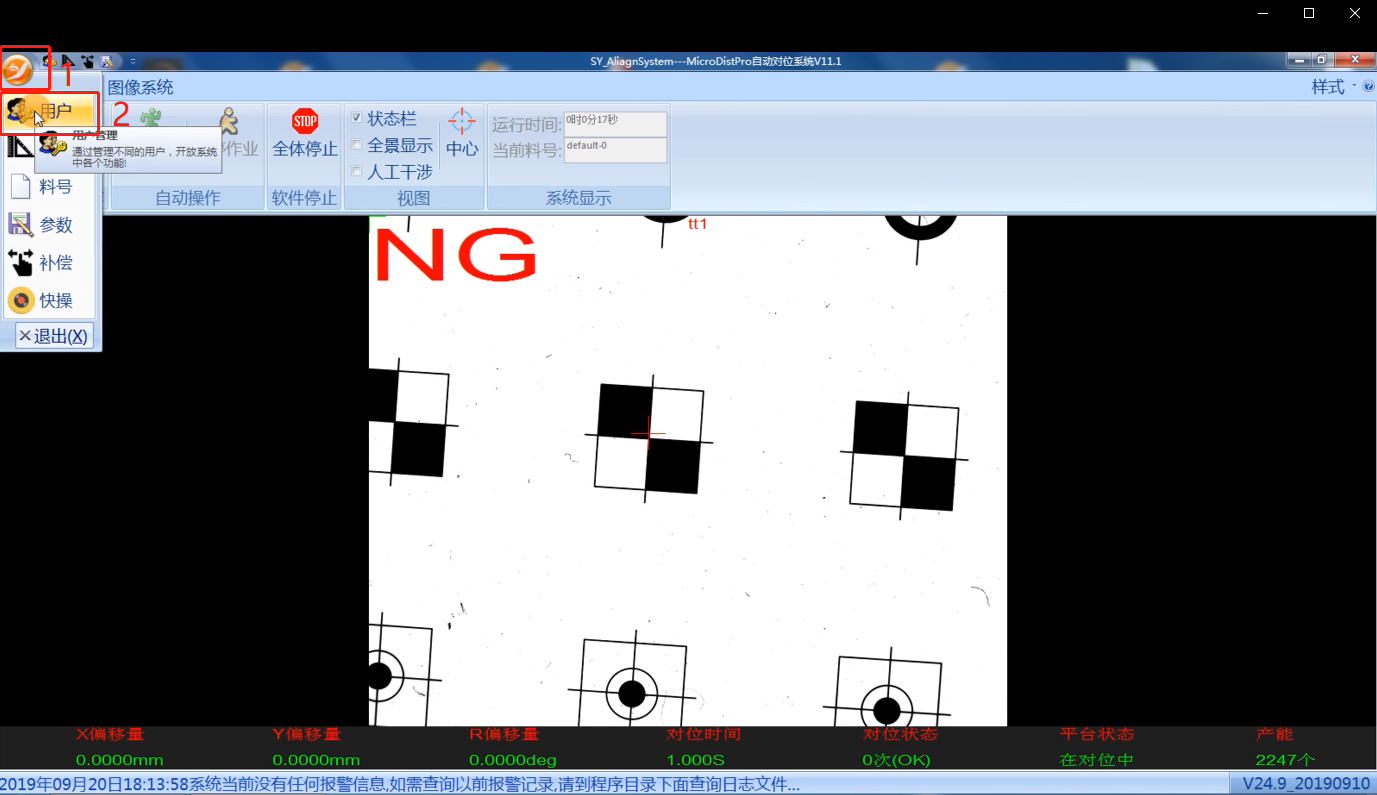

2. 在系统界面中，点击“用户”选项，接着选择“供应商权限”。

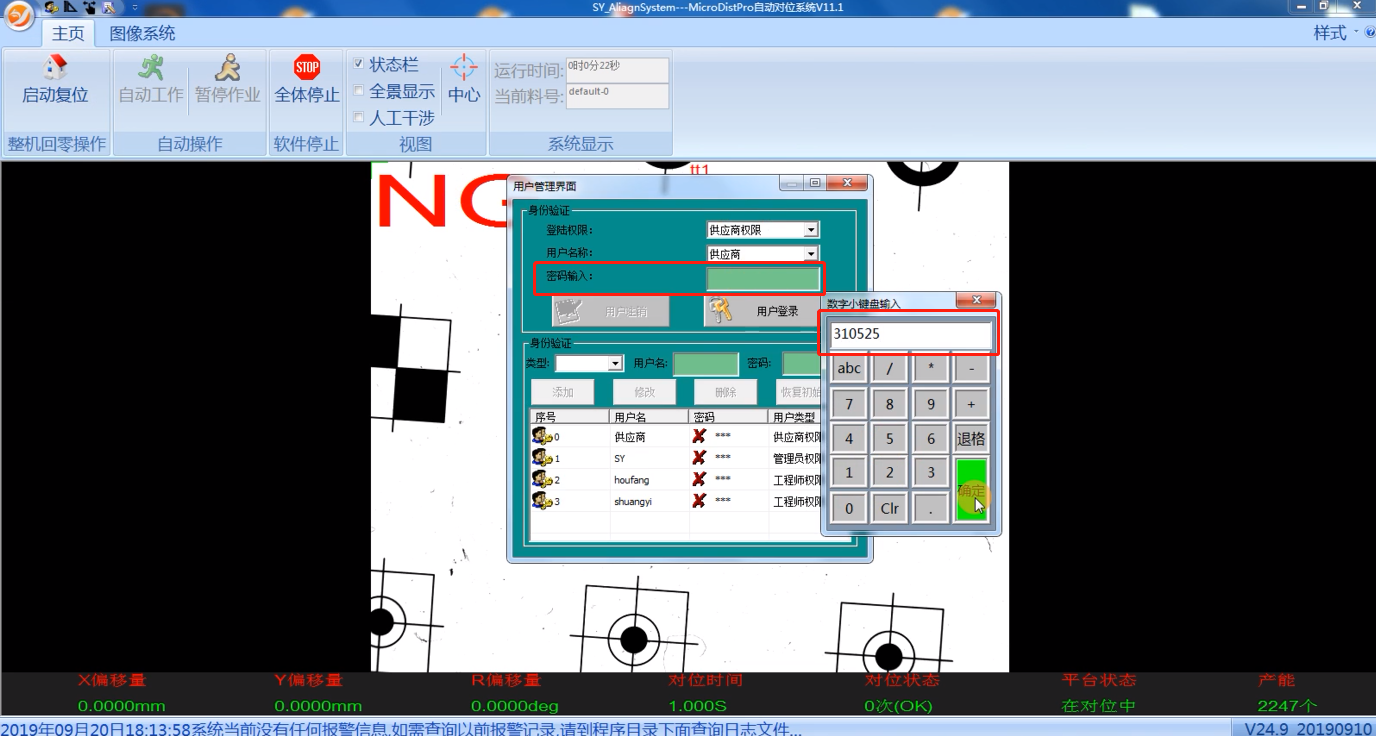

3. 在密码输入框中，输入310525，然后点击“确定”。

步骤二：用户登录

1. 在确认密码后，点击“用户登录”。

2. 点击“确定”按钮，完成用户登录。

3. 关闭登录窗口。

步骤三：导入离线图片

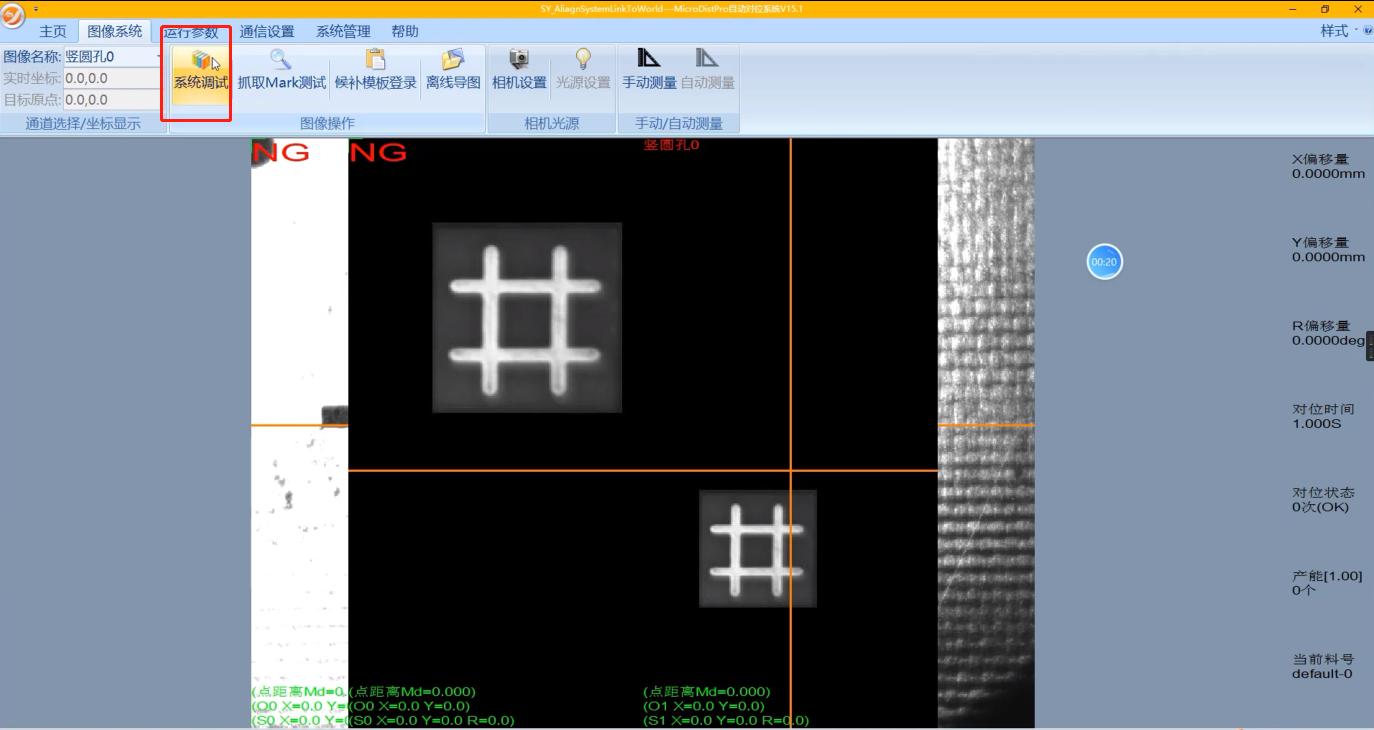

1. 点击菜单栏中的第二项“图像系统”。

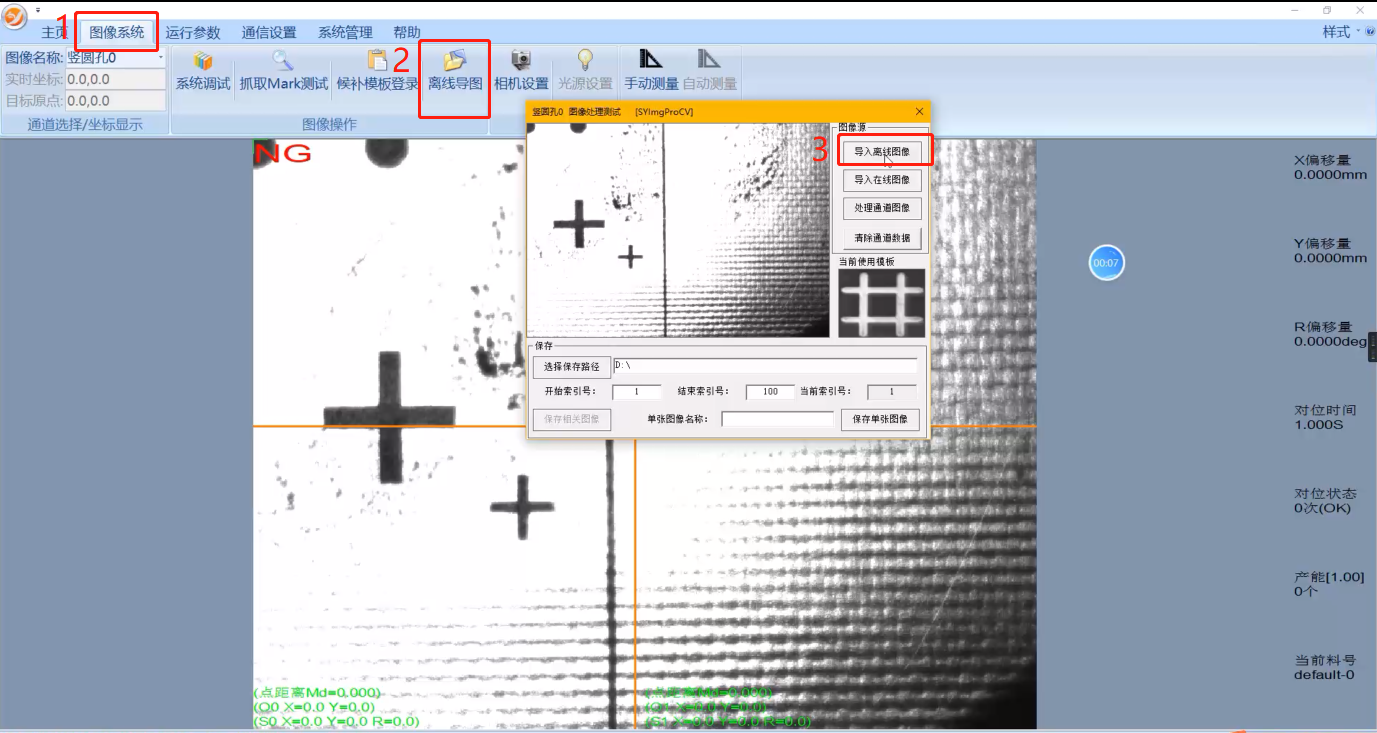

2. 在图像系统菜单中，找到并点击“离线导图”选项。

3. 点击导入离线图像，完成导图

步骤四：打开灰度匹配设置

1. 点击菜单栏中的第二项“图像系统”。

2. 在图像系统菜单中，找到并点击“主模板登录”选项。

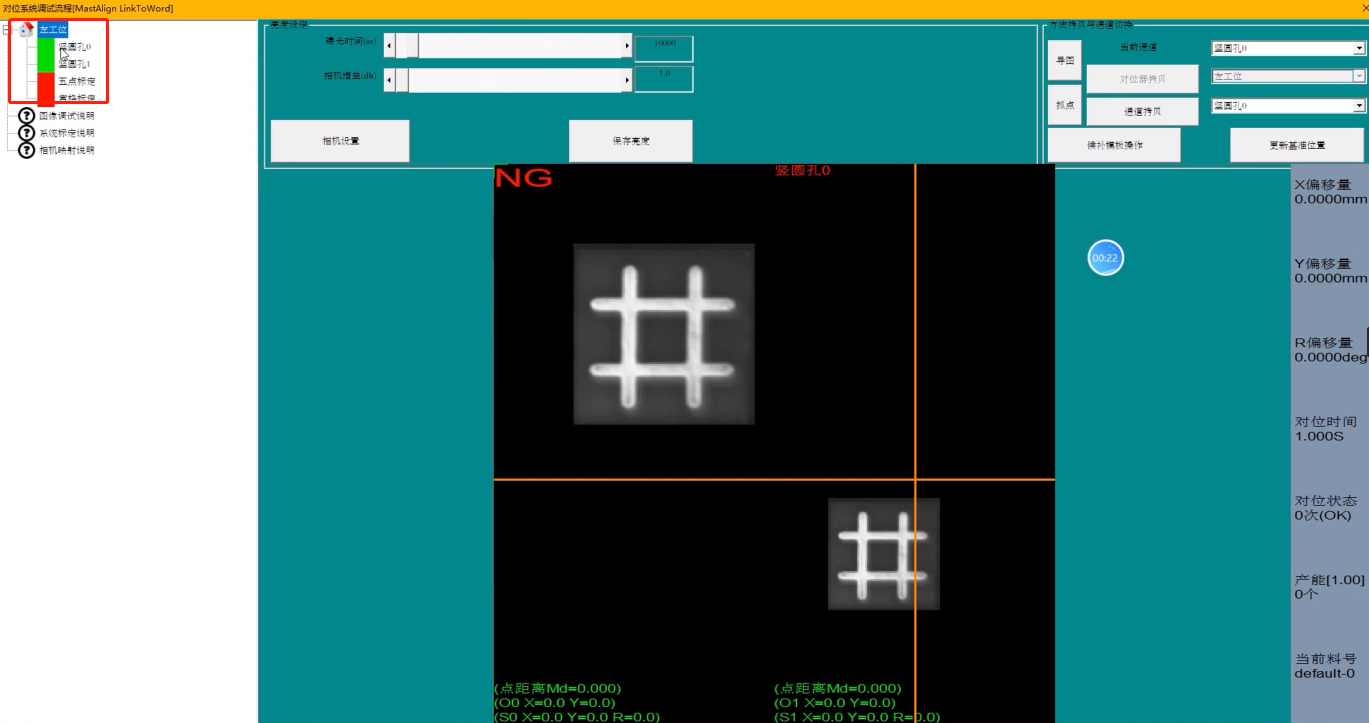

3. 打开主模板登录界面，您将看到左侧工位列表，点击进入下一个界面。

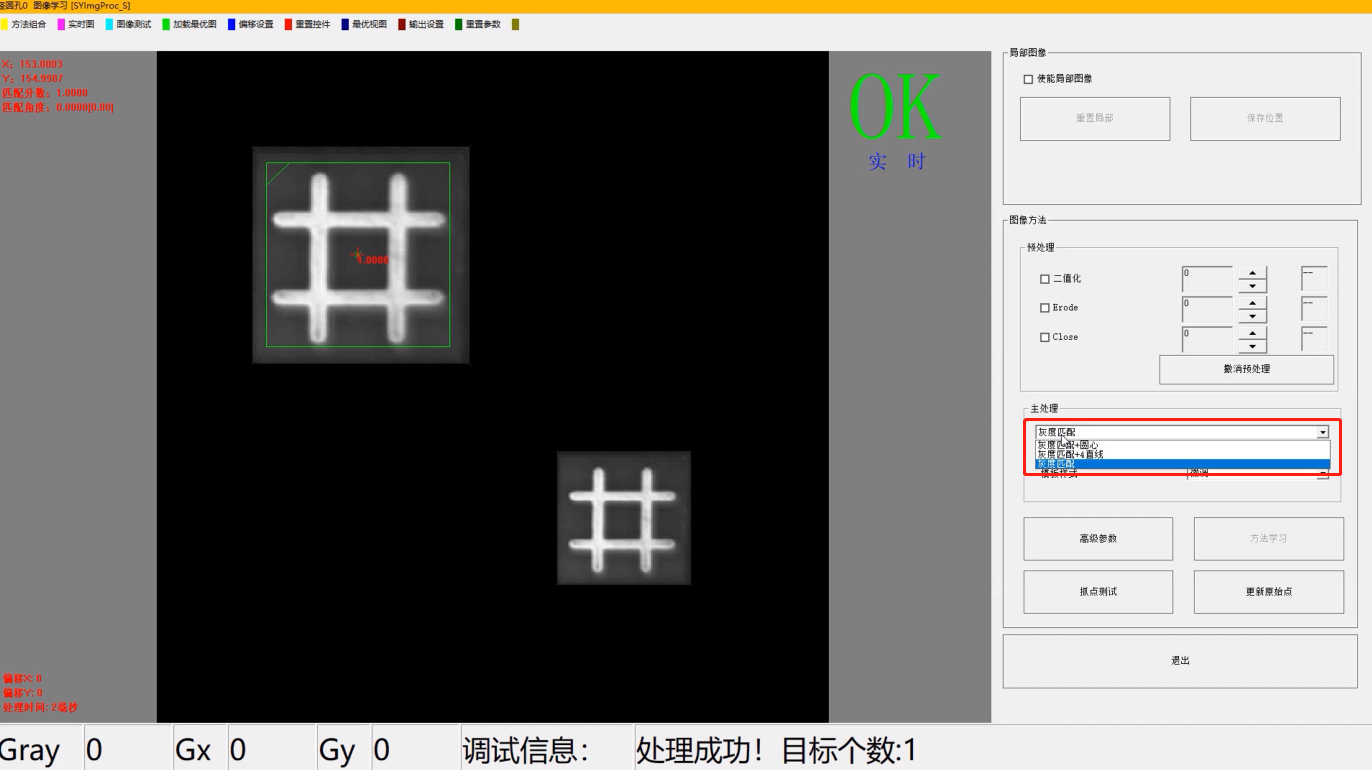

4. 主处理选择灰度匹配+单直线

步骤五：直线工具的鼠标响应操作

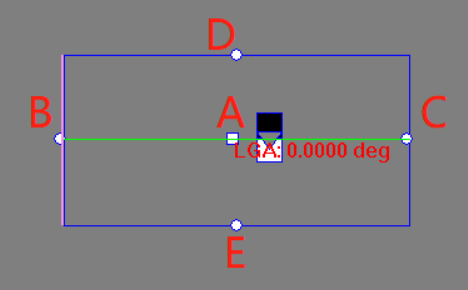

直线工具有 5 个鼠标控制点，如下图所示。

控制点 A：使用鼠标点选该控制点可拖动整个直线工具

控制点 B、C：使用鼠标点选该控制点可改变直线工具宽度

控制点 D、E：使用鼠标点选该控制点可改变直线工具的高度

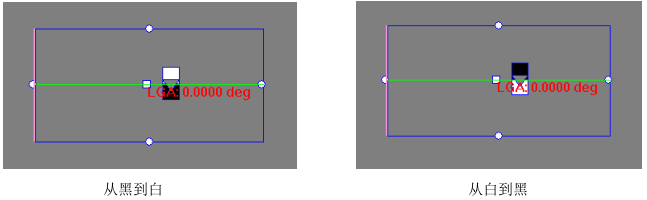

鼠标左键双击控制点 A，可改变测量的极性，请注意黑白标签的改变。

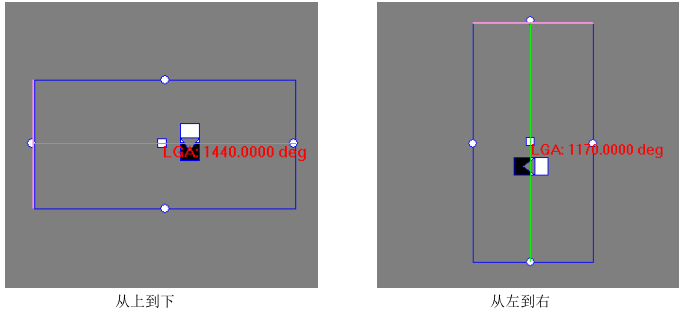

鼠标右键双击控制点 A，可改变直线工具的方向，请注意黑白标签上三角箭头的改变。

请确保您根据实际情况进行适当的调整，以获得清晰、准确的图像。正确的设置将有助于获得高质量的图像，提升您的工作效率和成果。
