MasterAlign-图像系统-实时坐标与目标原点

主页-视图栏目-实时坐标与目标原点事项说明

以下是关于主页中视图栏目的实时坐标与目标原点事项的详细操作以及功能说明，用以帮助您轻松进行设置。

步骤一：登录系统

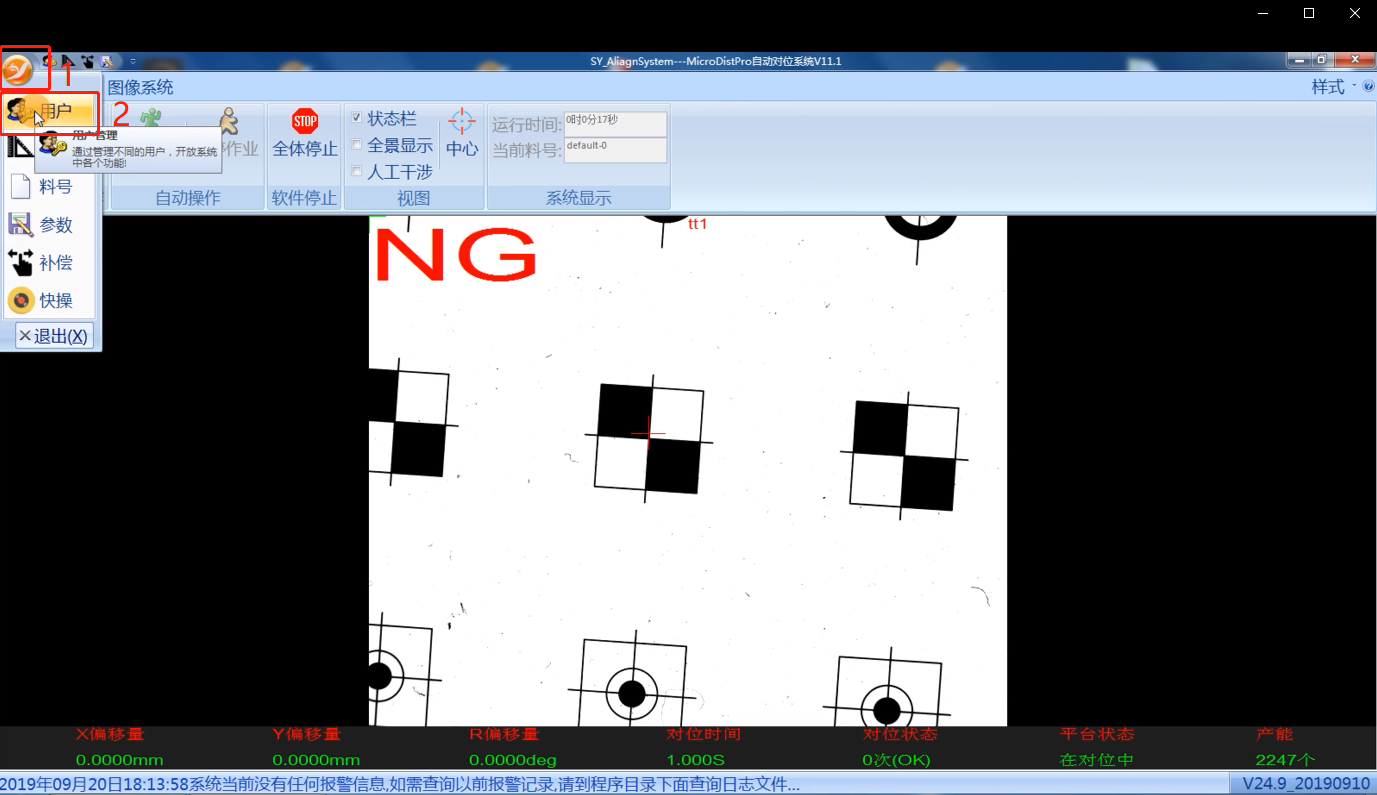

1. 首先，双击打开双翌LOGO图标，进入系统界面。

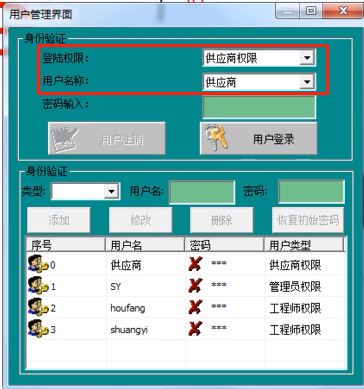

2. 在系统界面中，点击“用户”选项，接着选择“供应商权限”。

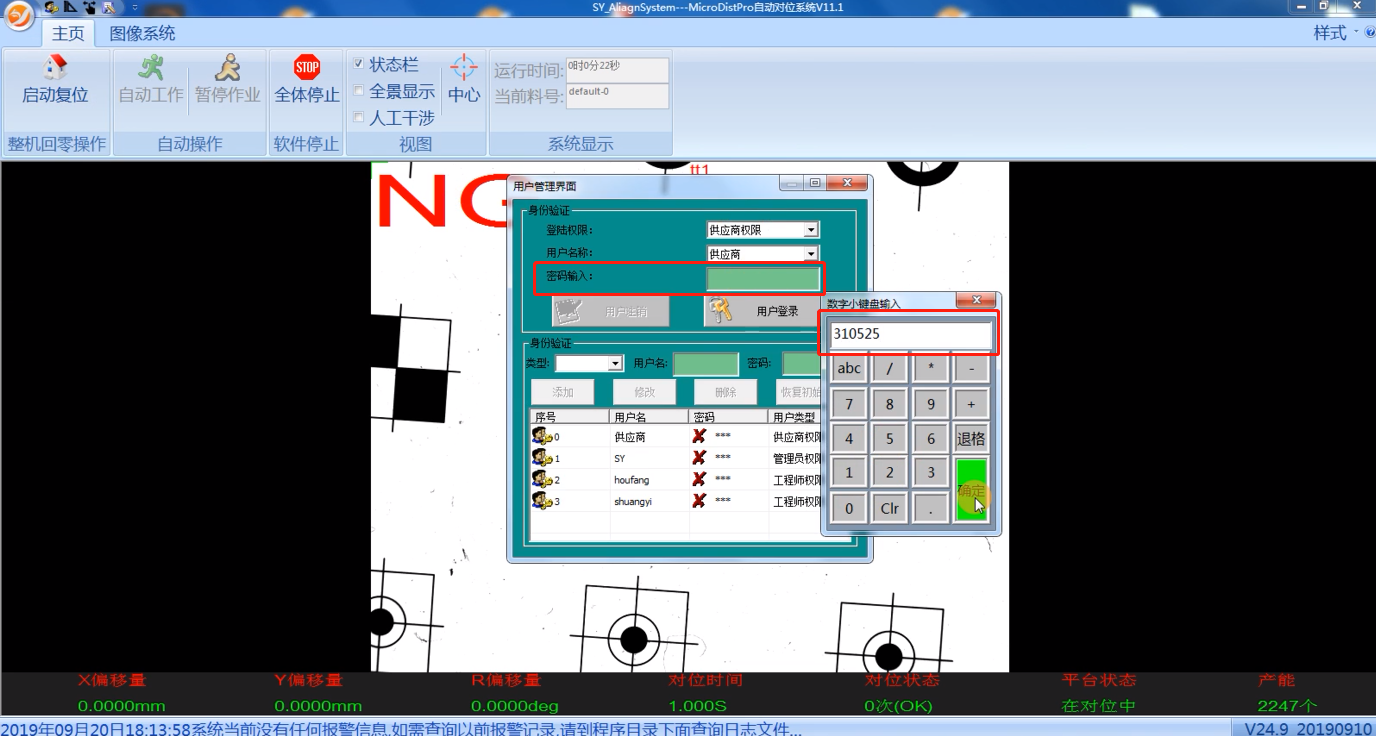

3. 在密码输入框中，输入310525，然后点击“确定”。

步骤二：用户登录

1. 在确认密码后，点击“用户登录”。

2. 点击“确定”按钮，完成用户登录。

3. 关闭登录窗口。

步骤三：切换栏目

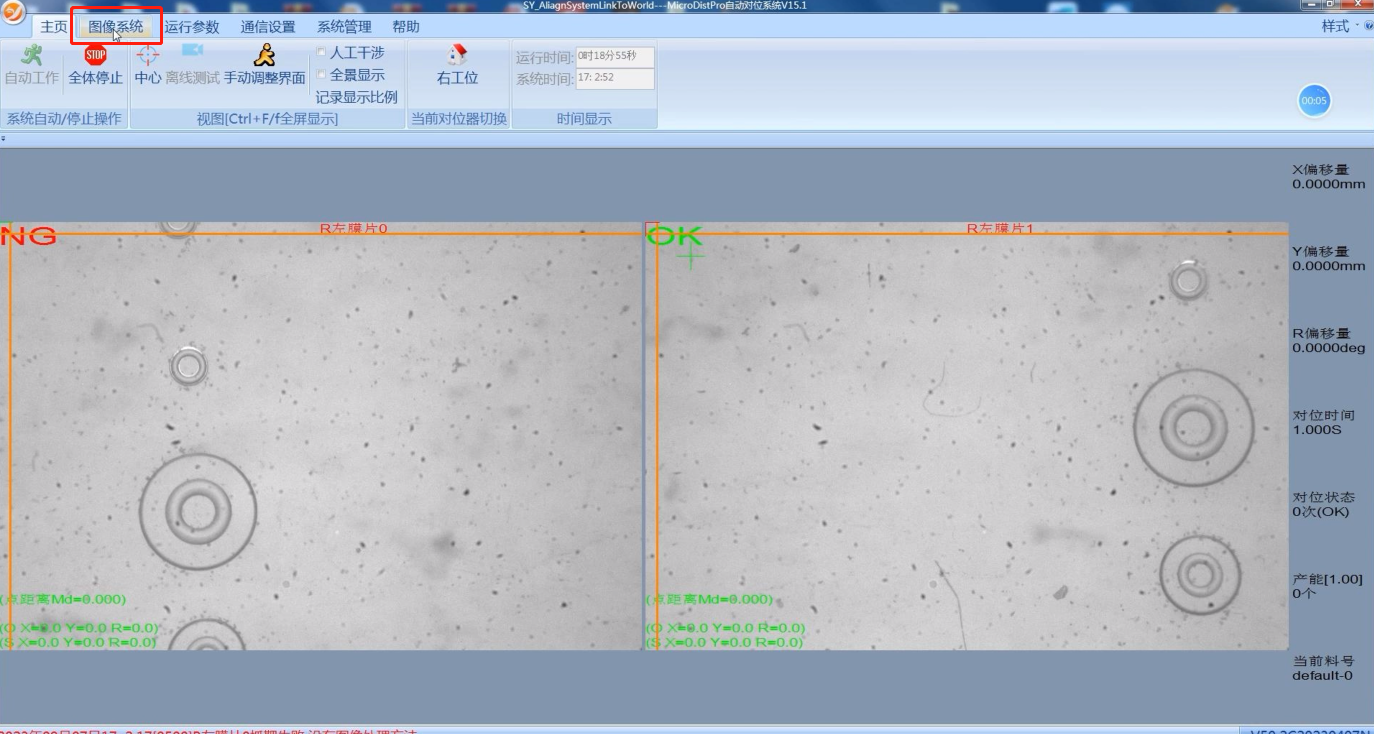

1.最上边栏目，找到并点击切换至图像系统栏目。

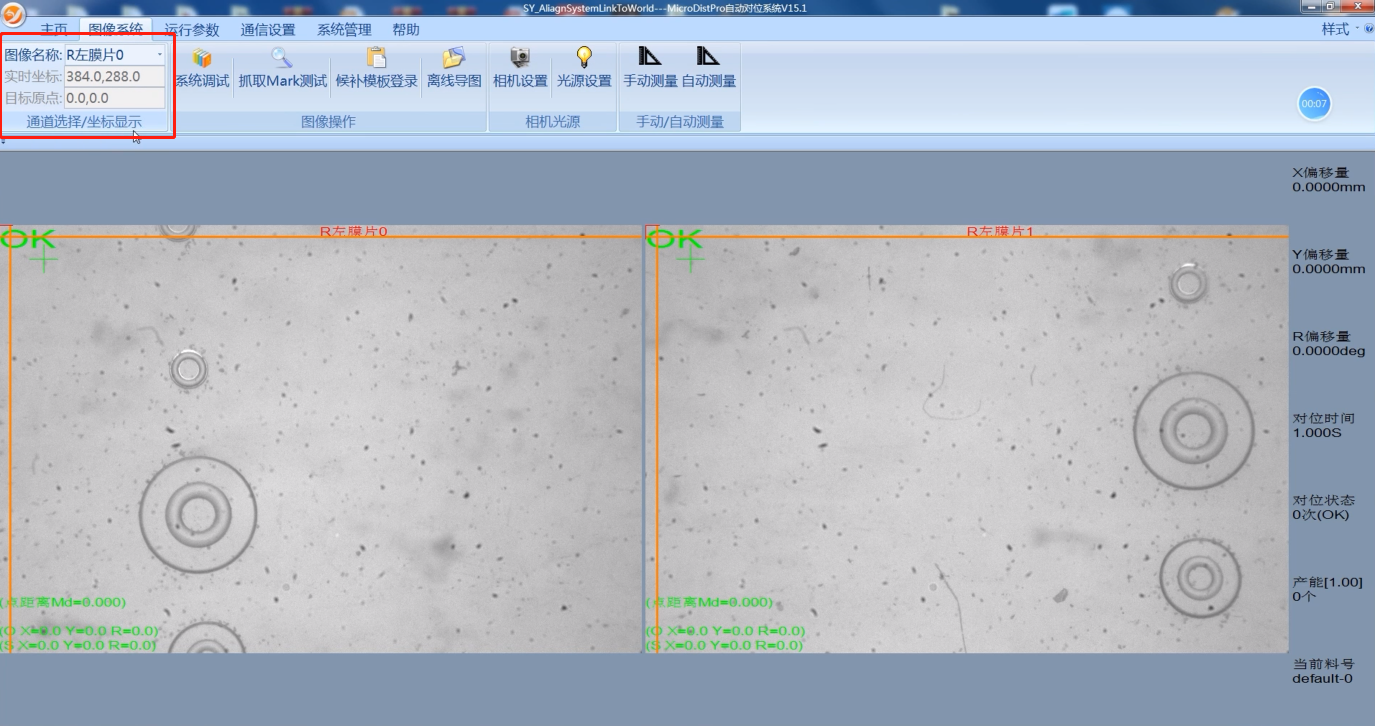

2.实时坐标与目标原点位于通道选择/坐标显示栏目内

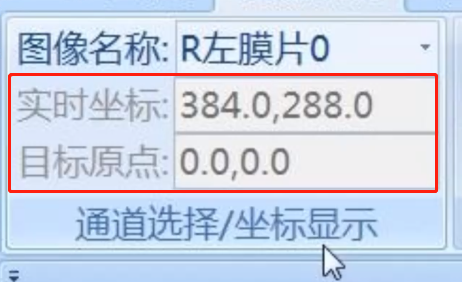

实时坐标：

当前图像名称对应的图像通道实时抓取的靶标的像素 XY 位置，目前保留小数点后一位。

目标原点：

当前图像名称对应的图像通道记录目标产品基准像素 XY 位置，可以通过系统调试中的更新原始点或者更新目标/对象产品的基准位置修改。
