MasterAlign图像系统系统调试功能说明（区块A）

MasterAlign图像系统系统调试功能说明（区块A）说明

以下是关于MasterAlign图像系统系统调试功能说明（区块A）的详细操作以及功能说明，用以帮助您轻松进行上手软件。

步骤一：登录系统

1. 首先，双击打开双翌LOGO图标，进入系统界面。

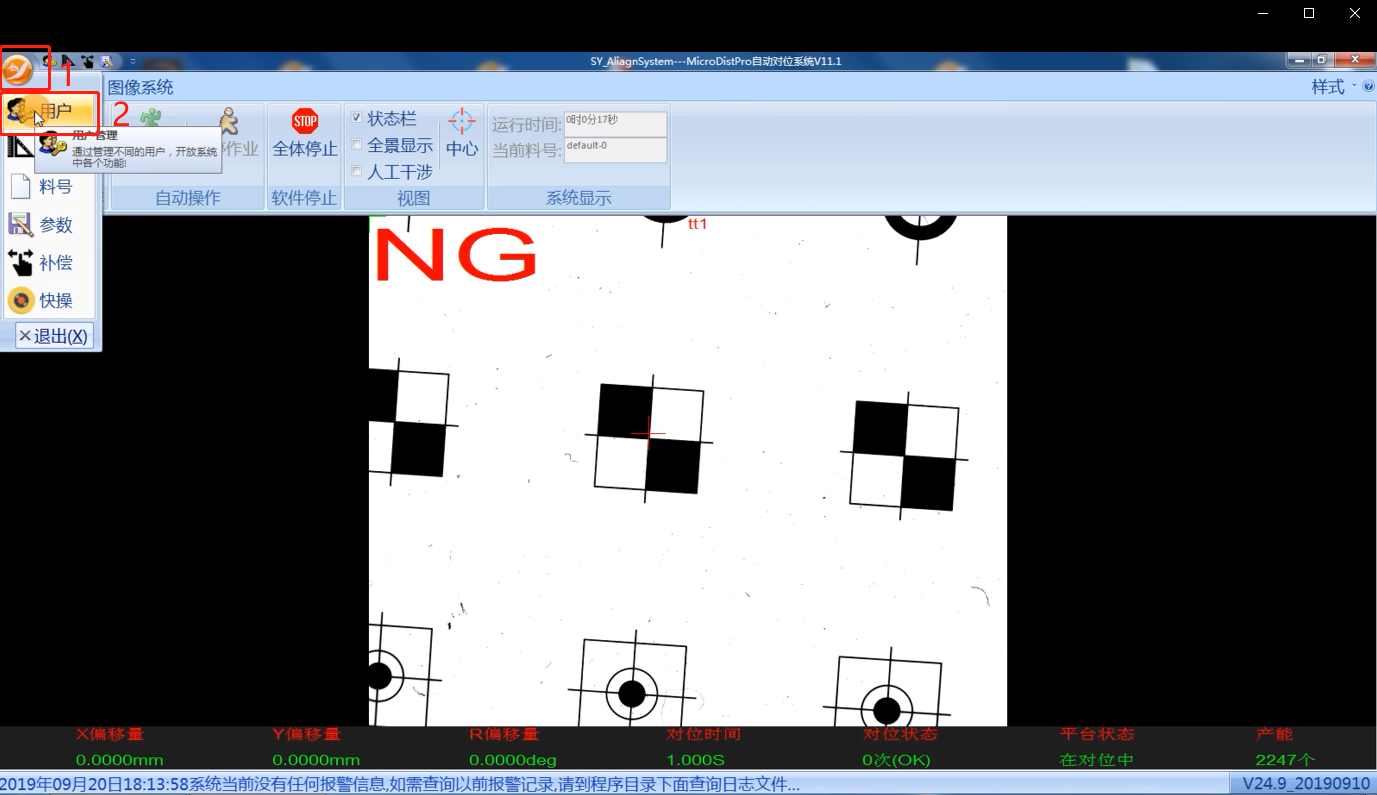

2. 在系统界面中，点击“用户”选项，接着选择“供应商权限”。

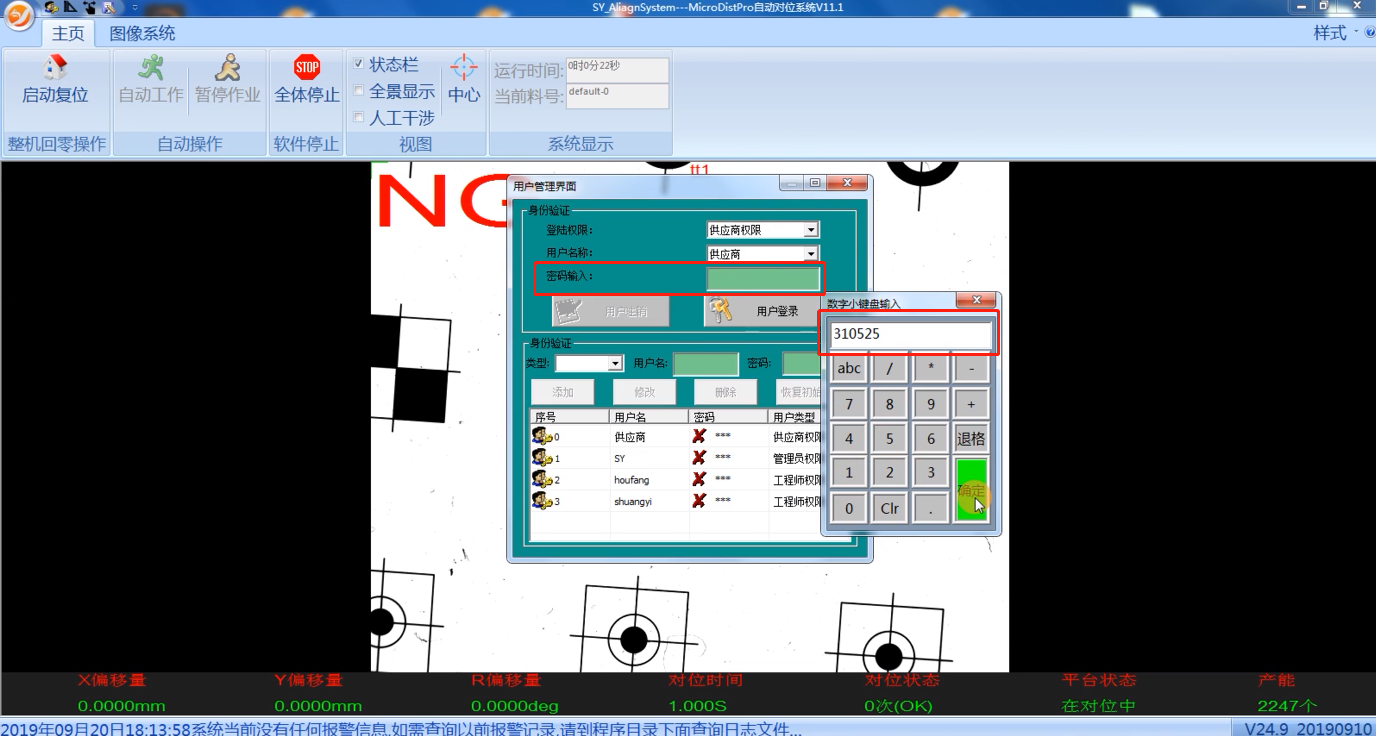

3. 在密码输入框中，输入310525，然后点击“确定”。

步骤二：用户登录

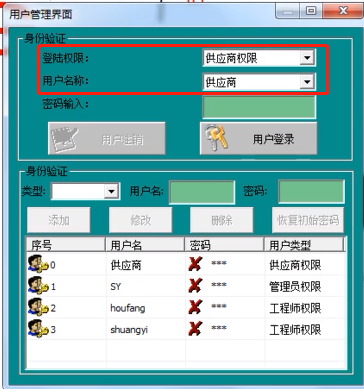

1. 在确认密码后，点击“用户登录”。

2. 点击“确定”按钮，完成用户登录。

3. 关闭登录窗口。

步骤三：切换栏目

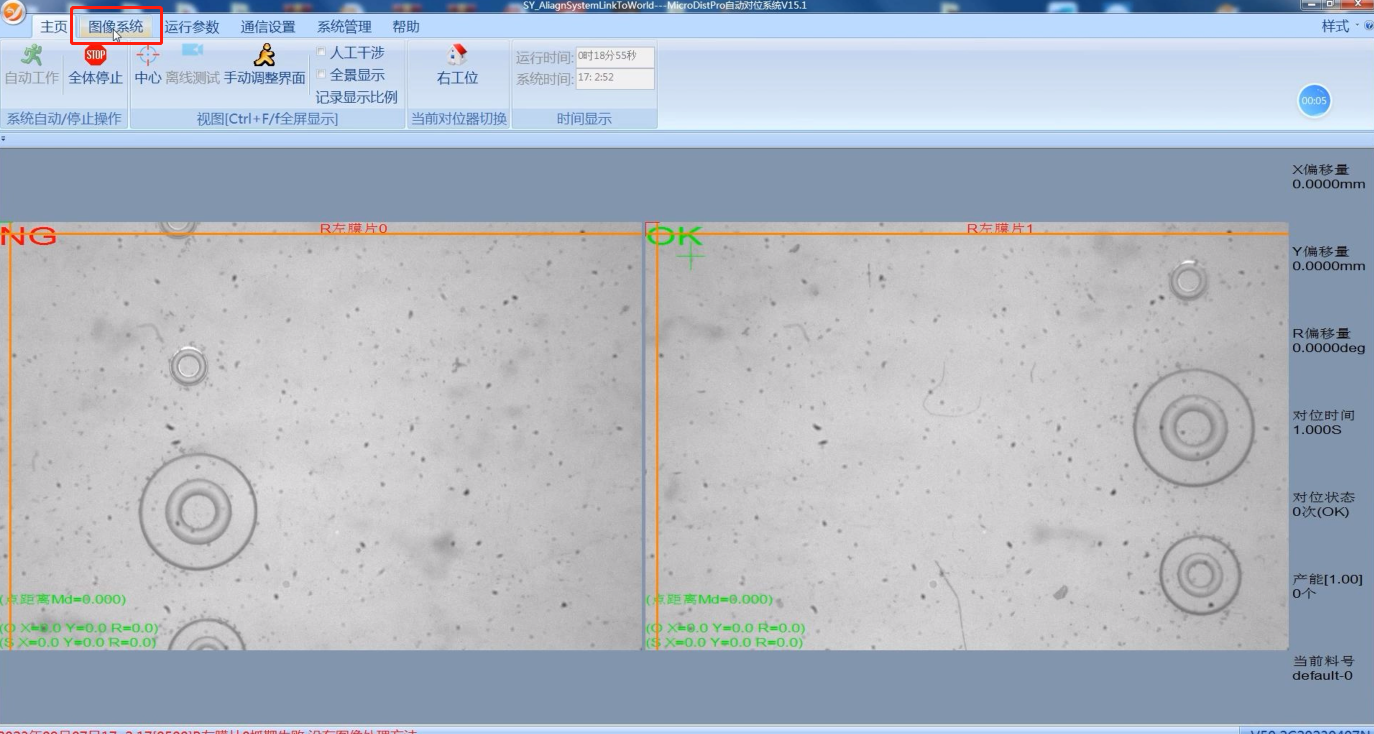

1.最上边栏目，找到并点击切换至图像系统栏目。

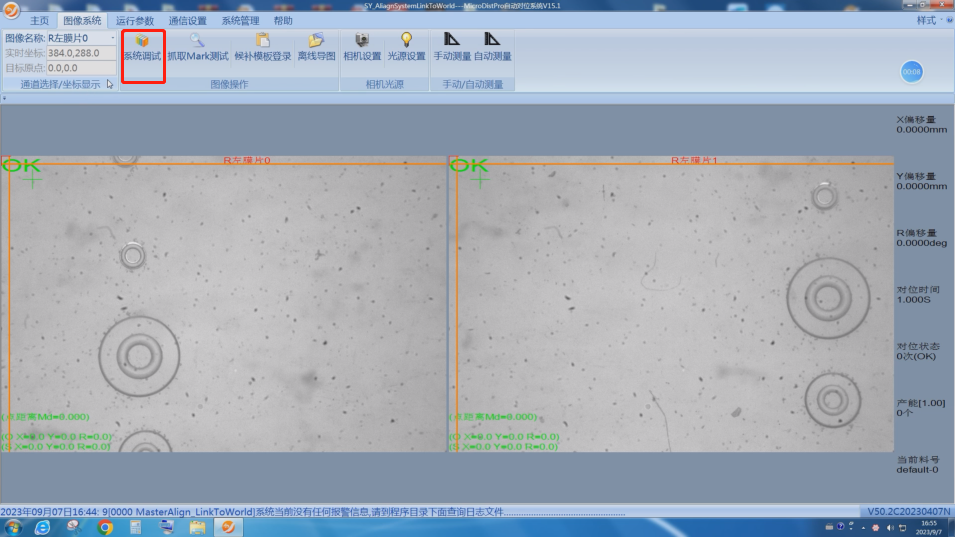

2.找到系统调试栏目，点击进入

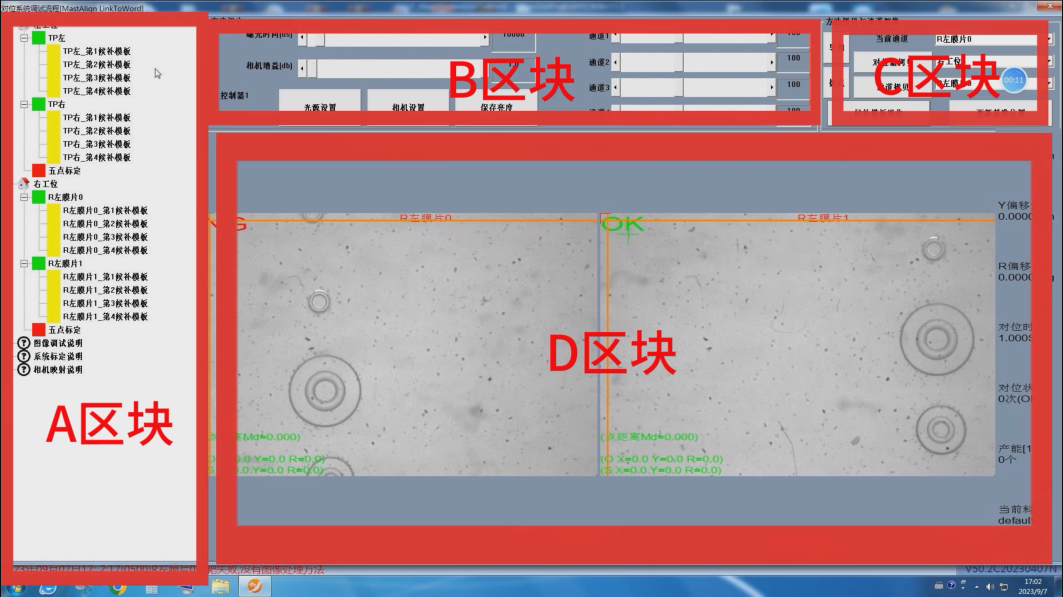

系统调试界面被划分为四个主要区域：A、B、C、D。在这里，我们将详细介绍区域 A 的功能和用途。

区域 A：切换对位器和学习界面

区域A提供了对位器切换的功能，使您可以轻松切换主模板和候补模板的学习、标定和映射界面。下面是区域 A 的主要功能：

1. 用户单击此标签或者对位器的名称，可以切换当前主对位器；

2. 用户点击此标签或者图像通道的名称，系统切换主模板学习界面，学习界面即区域 D；

3. 系统切换到候补模板学习界面，学习界面即区域D；

4. 系统查询当前对位器的标定结果以及手动标定数据；

5. 系统查询转换测试结果以及启动自动、手动映射和转换测试；这对于确保图像匹配和准确度非常关键。

系统中的图像相关的操作建议；

1.用实际生产的物料，确认产品的上料位置，一般情况上料偏差越小，对位次数越少，单次对位精度更高；

2.调整相机XY位置以及相机聚焦，尽量使用Mark点和相机的中心重合；

3.逐次学习模板，目前系统自带十几种组合方法，可以根据自己的需求选择合适的方式；

4.对于自己对自己的应用，用户还需要在图像学习界面中更新原始点，作为后续生产对位的基准位置。

系统中的标定原理介绍；

对位系统采用五点标定法，通过标定建立各个相机和；

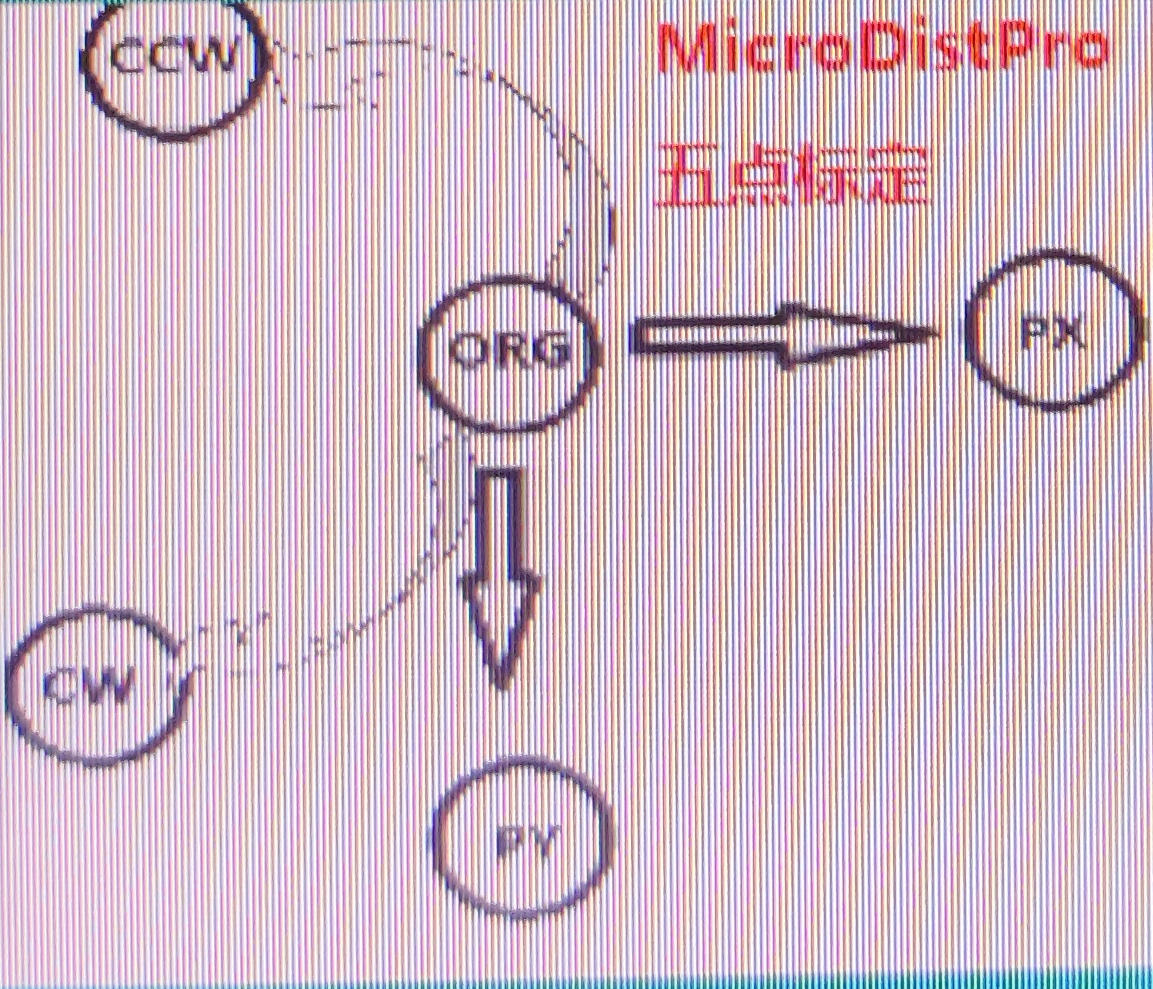

所谓的五点即原点，X正向点，Y正向点，R正向点，R负向点详细图如下图；

标定后的XY方向的像素分辨率差1um以内

系统中建立相机映射关系原理说明；

1.系统映射适用于非自己对自己的项目，系统的基准位置由另外一个产品提供；

2.相机映射的过程就是建立目标相机和对象相机之间的关系，第一次映射和第二次映射的位置偏差尽量大一点；

3.机台在交接转换的过程中，需要保证最后的测试结果在1Pix以内。

通过区域 A，您可以轻松地管理对位器、学习模板、查询标定结果和了解标定原理，从而更好地进行系统调试和配置。接下来，我们将详细介绍其他区域的功能。
