MasterAlign图像系统系统调试功能说明（区块B）

MasterAlign图像系统系统调试功能说明（区块B）说明

以下是关于MasterAlign图像系统系统调试功能说明（区块B）的详细操作以及功能说明，用以帮助您轻松进行上手软件。

步骤一：登录系统

1. 首先，双击打开双翌LOGO图标，进入系统界面。

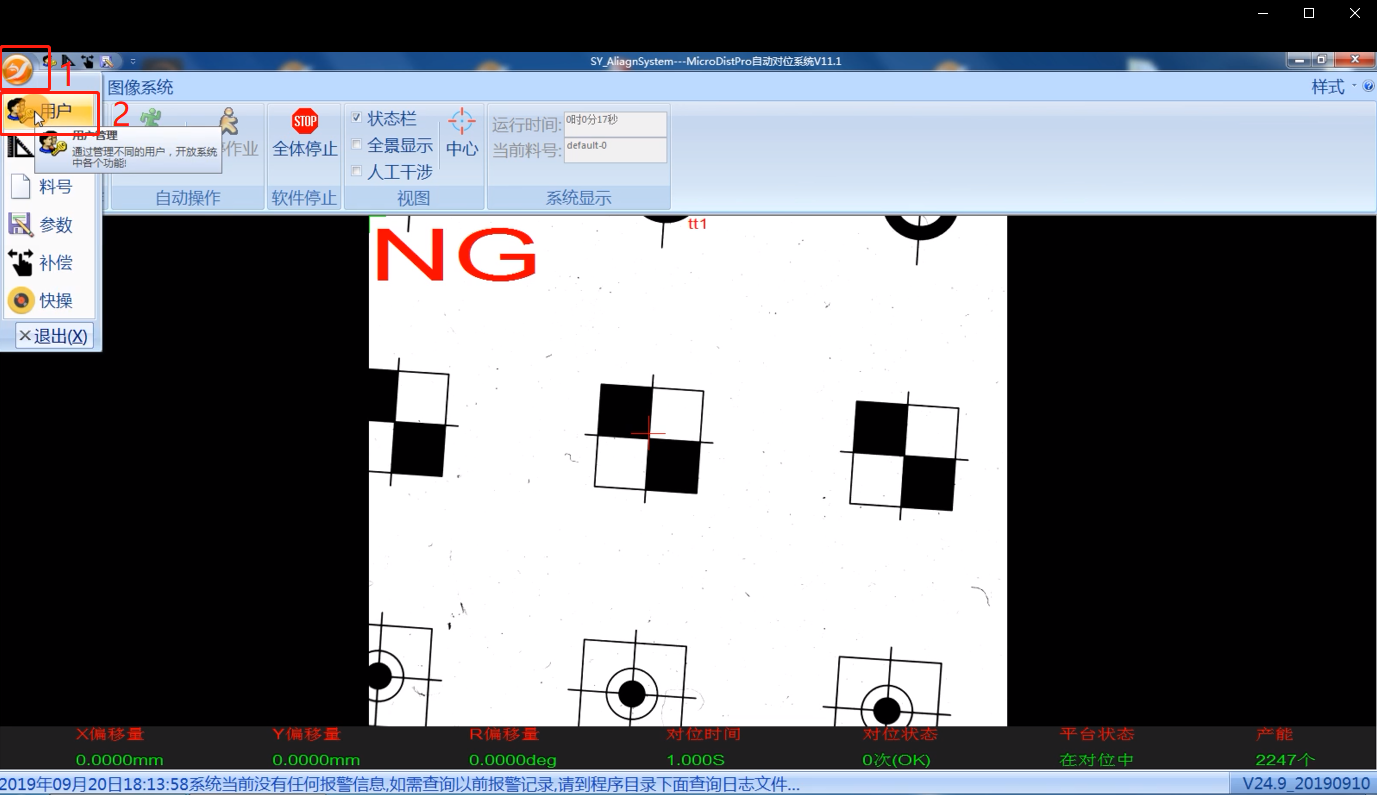

2. 在系统界面中，点击“用户”选项，接着选择“供应商权限”。

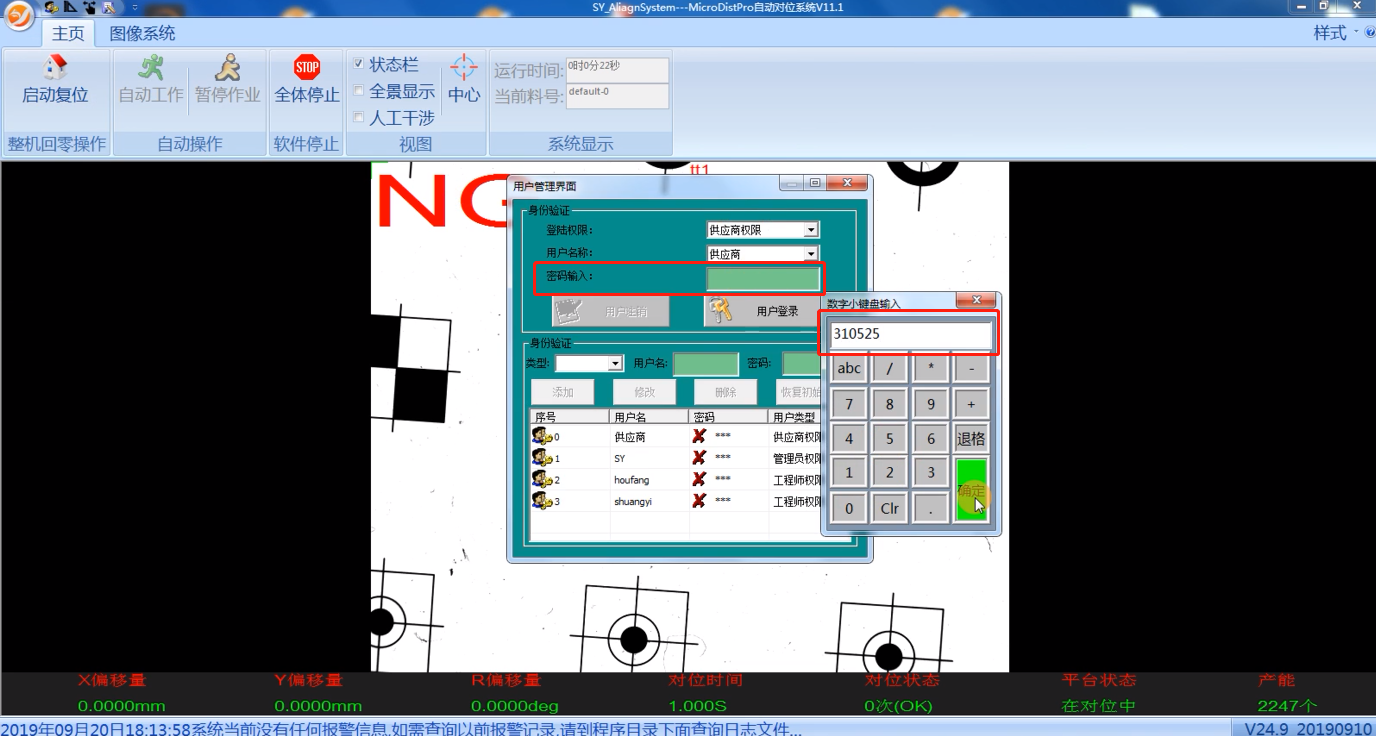

3. 在密码输入框中，输入310525，然后点击“确定”。

步骤二：用户登录

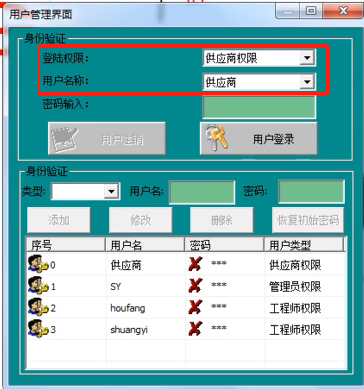

1. 在确认密码后，点击“用户登录”。

2. 点击“确定”按钮，完成用户登录。

3. 关闭登录窗口。

步骤三：切换栏目

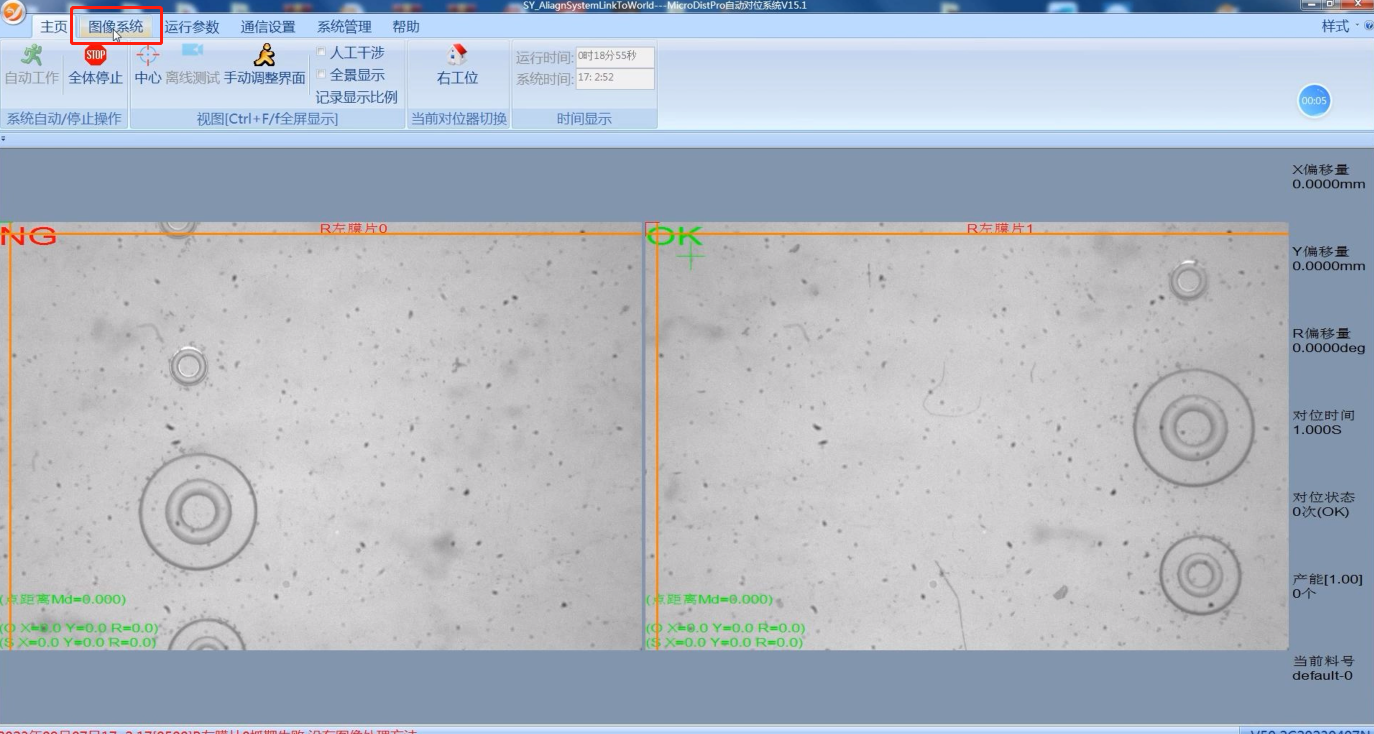

1.最上边栏目，找到并点击切换至图像系统栏目。

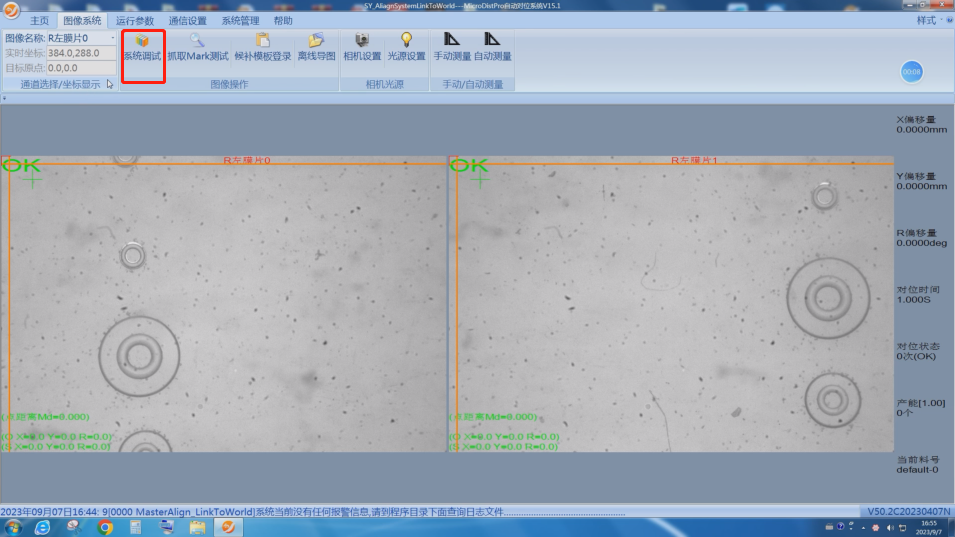

2.找到系统调试栏目，点击进入

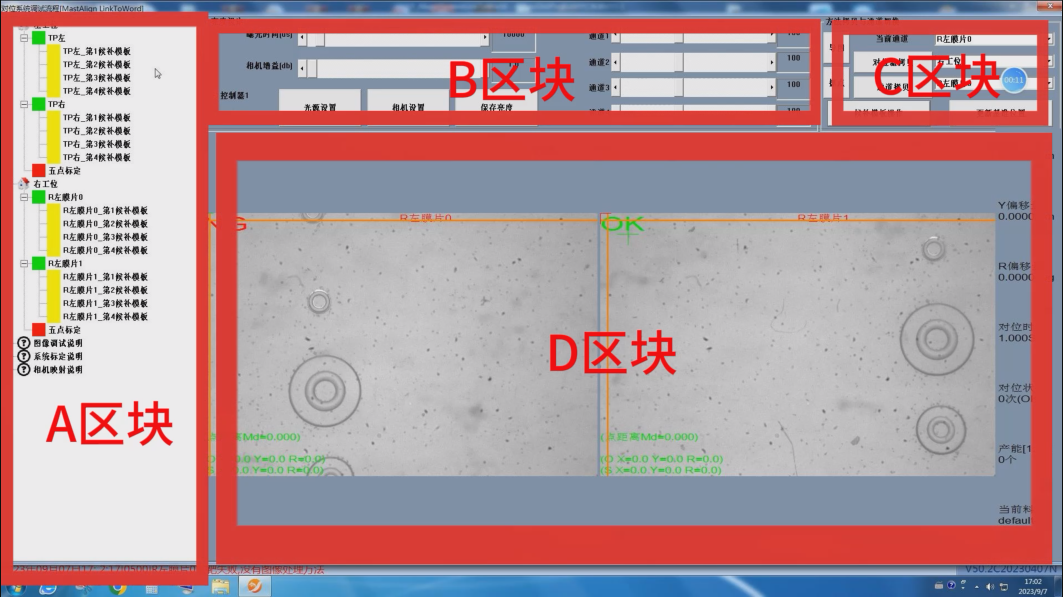

系统调试界面被划分为四个主要区域：A、B、C、D。在这里，我们将详细介绍区域 B 的功能和用途。

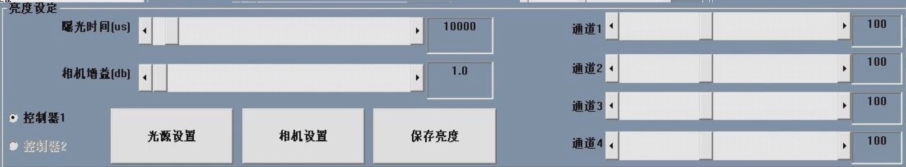

区域B：相机曝光参数和增益参数快速调整界面

区域B提供了相机曝光参数和增益参数快速调整，如果系统中设定了每个图像通 道独立曝光的话，相机的曝光参数会绑定在每个图像通道，但是增益是对所有通道生效的。

光源亮度也跟系统配置有关系，如果系统配置是传统生产和映射模式的话， 生产或者映射拍照时不会实时切换亮度，软件只有在切换自动、标定、映射流程 时切换亮度即可。如果每个通道独立设定光源亮度时，每次软件触发拍照时，系 统会先切换光源亮度。 备注：如果系统需要独立曝光或者每个通道独立设置光源亮度的话，操作好 每个通道的亮度后，一定需要保存亮度，否则却换通道会导致丢失上一次设置的 亮度值。

通过区域B，您可以轻松地管理相机曝光参数和增益参数，并进行快速调整，从而更好地进行系统调试和配置。接下来，我们将详细介绍其他区域的功能。
