双翌MasterAlign图像系统栏目离线导图

MasterAlign软件的离线导图功能是一个强大的工具，它可以帮助您导入、处理和管理图像数据。该功能界面主要分为四个区域，每个区域都有特定的功能，下面我们将详细介绍它们：用以帮助您轻松进行上手软件。

步骤一：登录系统

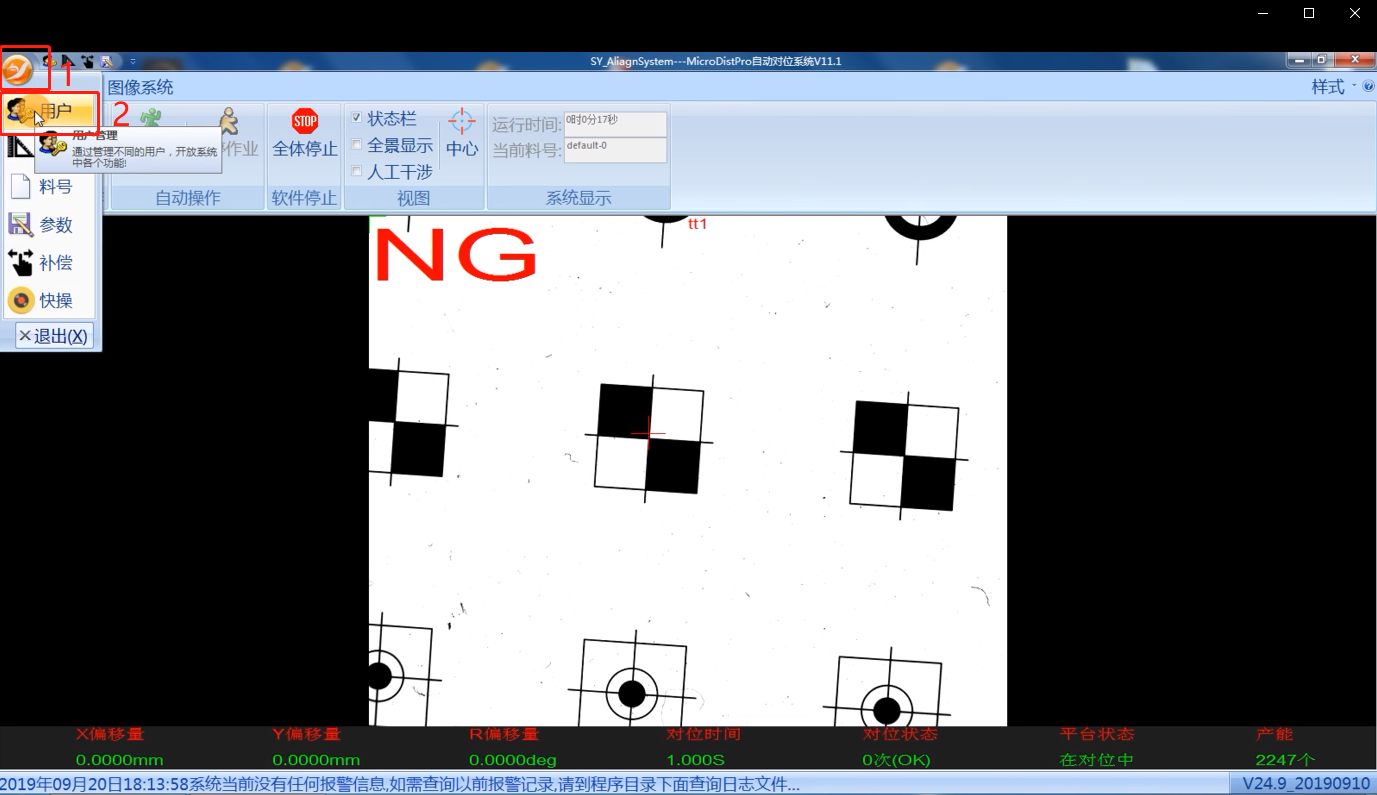

1. 首先，双击打开双翌LOGO图标，进入系统界面。

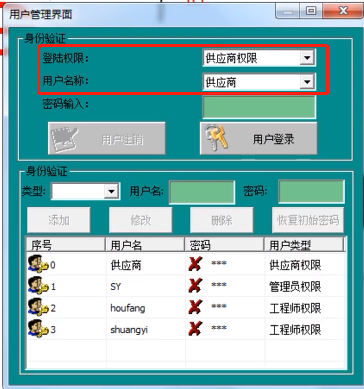

2. 在系统界面中，点击“用户”选项，接着选择“供应商权限”。

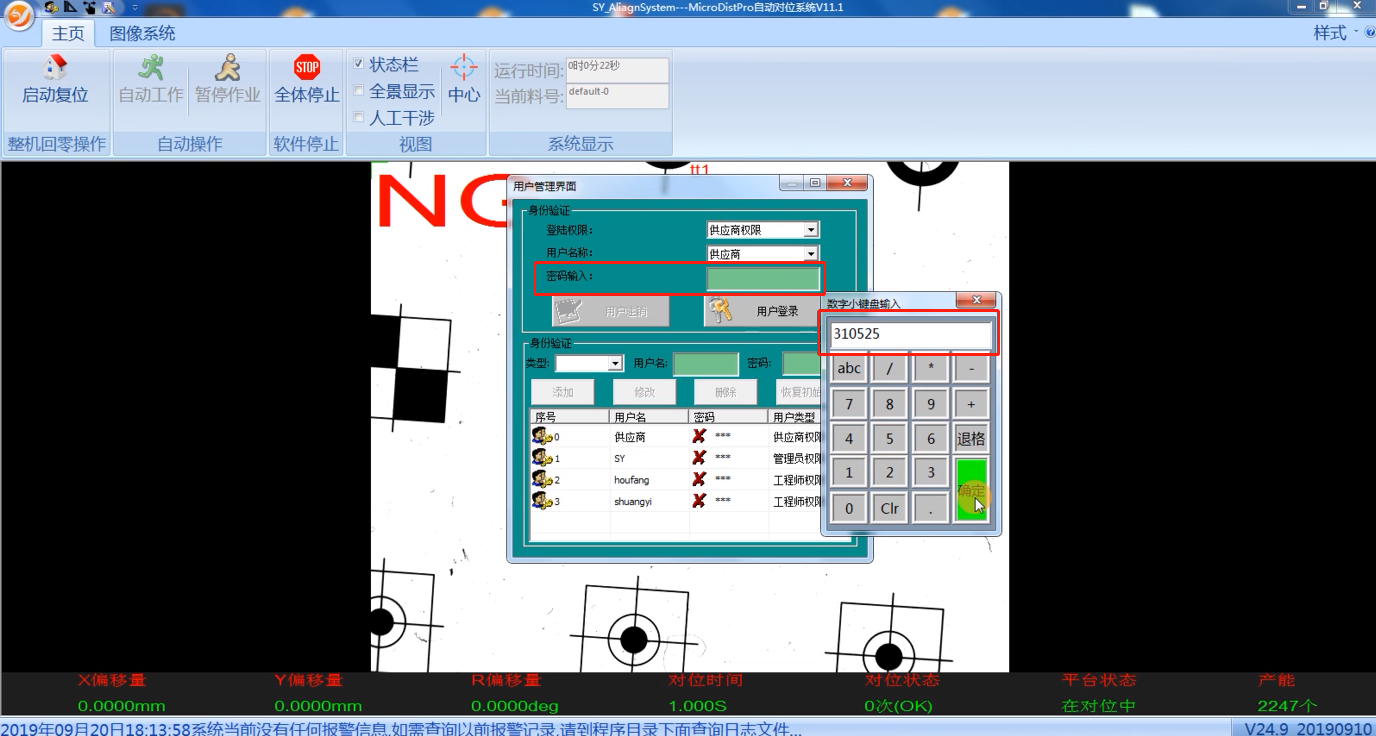

3. 在密码输入框中，输入310525，然后点击“确定”。

步骤二：用户登录

1. 在确认密码后，点击“用户登录”。

2. 点击“确定”按钮，完成用户登录。

3. 关闭登录窗口。

步骤三：切换栏目

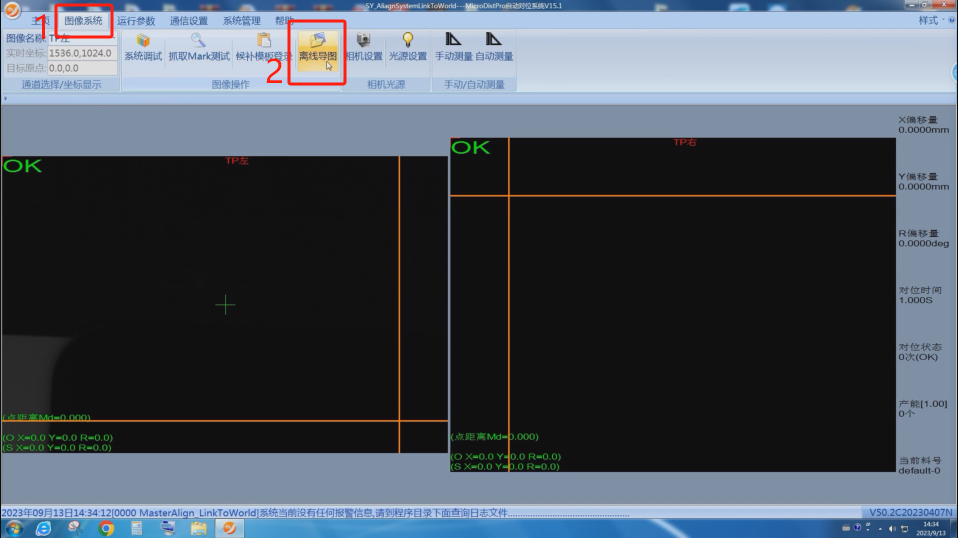

1. 最上边栏目，找到并点击切换至图像系统栏目。

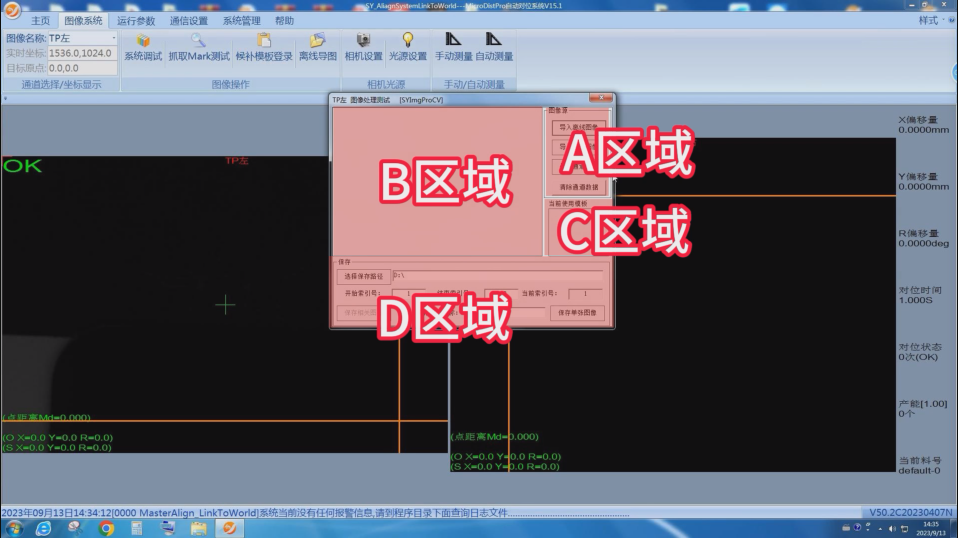

2. 在图像操作栏目，找到最右端的离线导图选项，点击打开。

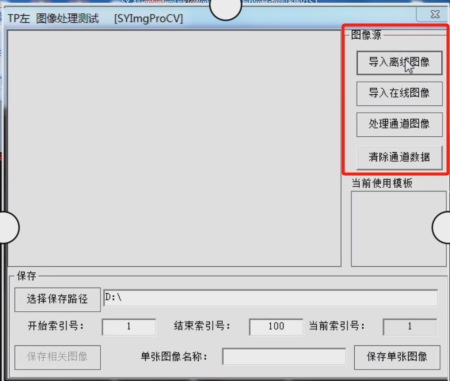

区域 A：图像源操作

在这个区域，您可以进行以下操作：

- 导入离线/在线图像：选择您需要处理的图像，可以是离线文件或在线数据。

- 图像处理：对导入的图像进行必要的处理，以准备进行后续操作。

- 清除当前通道数据：如果在图像学习界面中出现异常，您可以在此清除当前通道的数据，然后重新导入料号文件来解决问题。

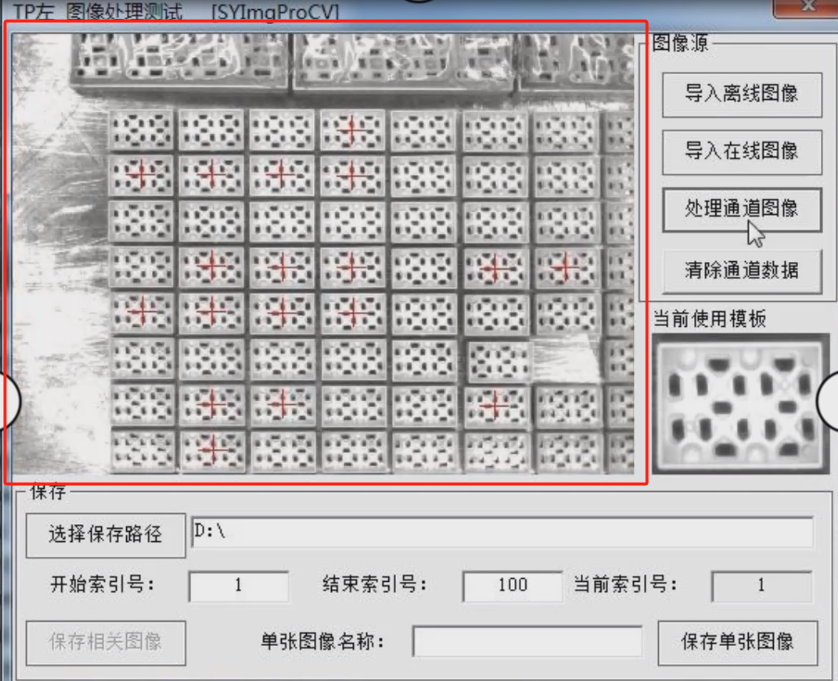

区域 B：显示图像以及抓点位置

这个区域用于显示导入的图像以及抓点位置，让您可以清晰地查看图像细节并进行定位。

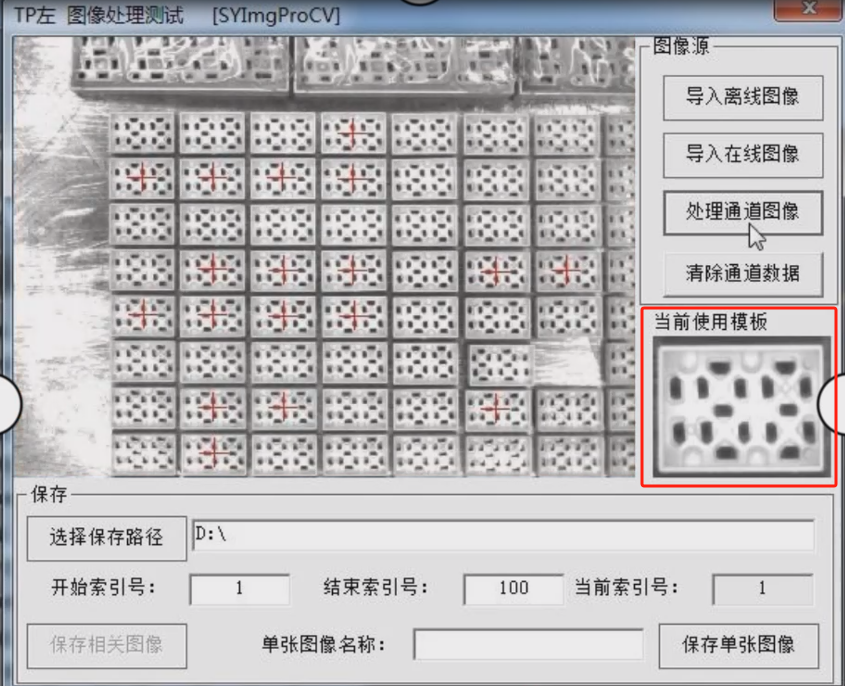

区域 C：显示当前通道使用的模板

在这里，您可以查看当前通道正在使用的模板，以确保与您的需求和目标一致。

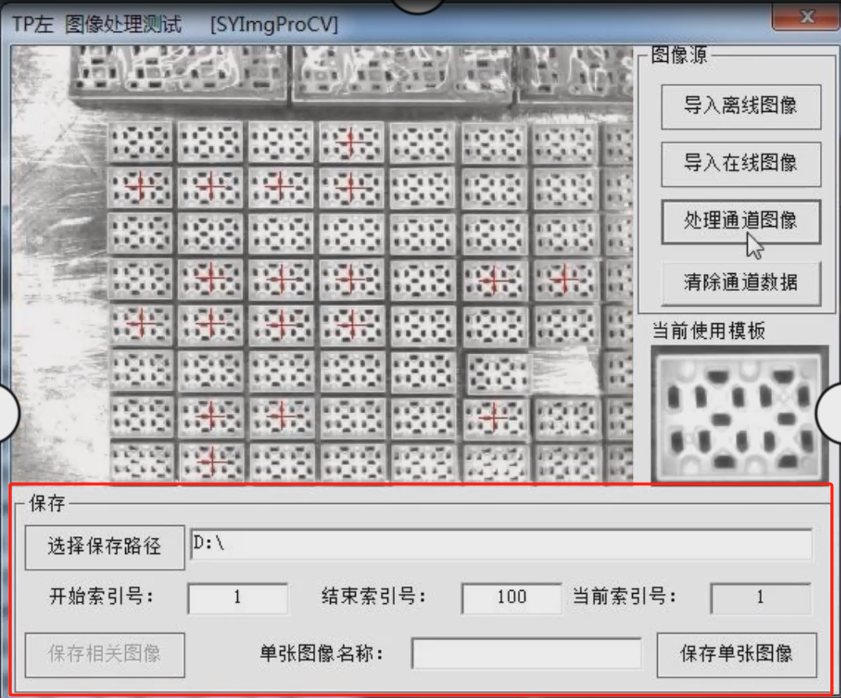

区域 D：图片保存文件路径以及名称设定操作

这个区域允许您设置导出图像的文件路径和名称，以便将处理后的图像保存到指定位置。

请注意，如果在进入图像学习界面时出现异常情况，可能是当前料号文件中的图像处理参数出现问题。在这种情况下，您可以首先使用“清除当前通道数据”选项，然后重新导入料号文件，以解决问题。

MasterAlign的离线导图功能提供了便捷的图像处理和管理工具，使您能够更轻松地处理和分析图
