MasterAlign快捷功能-补偿界面 （二）

双翌MasterAlign软件快捷功能-补偿界面（二）

补偿界面主要分为11个区域，每个区域都有特定的功能，以下是对这些区域的详细介绍：

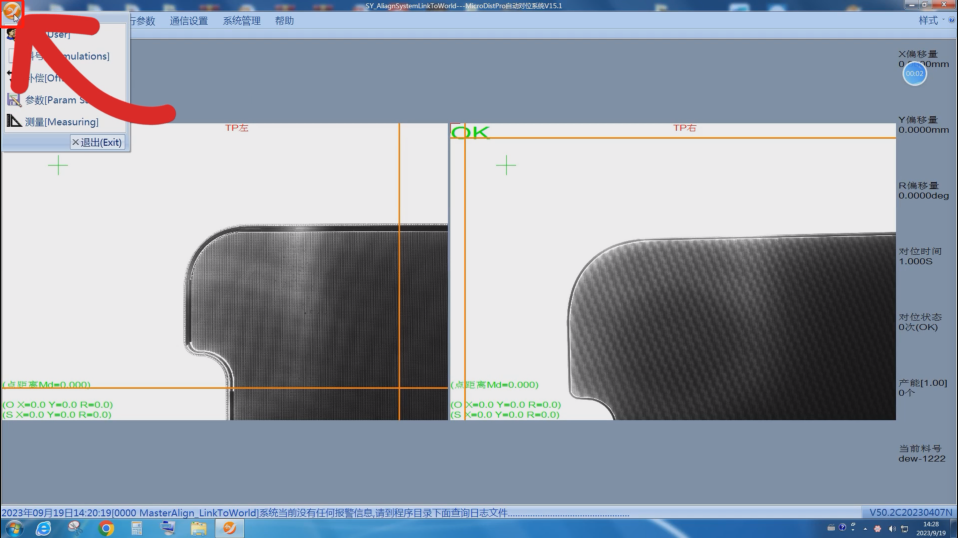

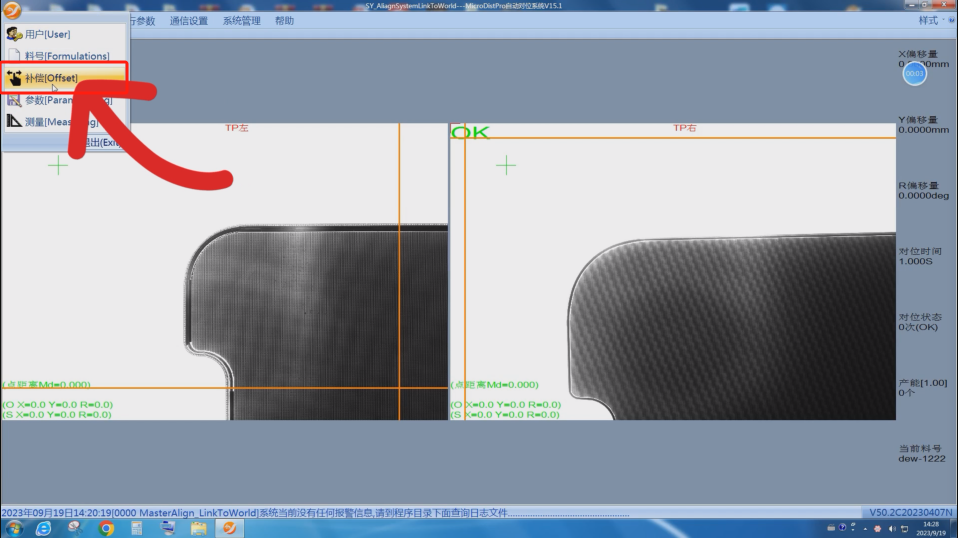

首先，双击打开双翌LOGO图标，打开栏目，点击补偿【offset】进入界面。

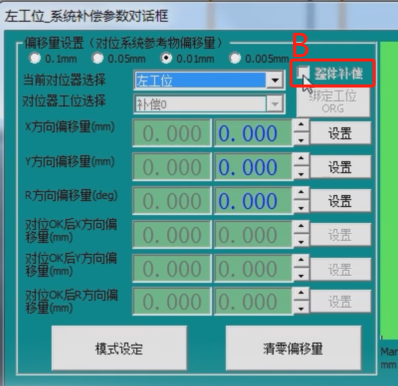

B区块：整体补偿功能

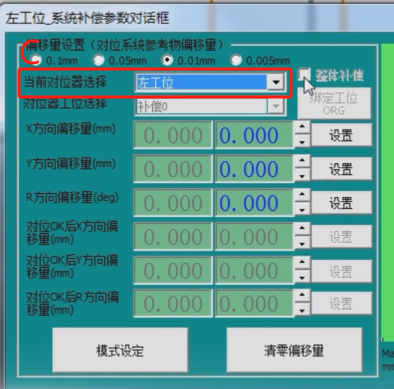

C区块：当前对位器选择：多个对位器共用一个补偿界

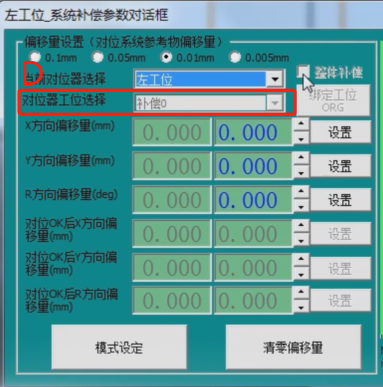

D区块：对位器工位选择：同一个对位器最多可以支持 5 组补偿值

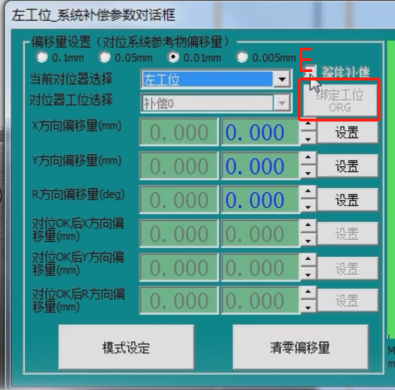

E区块：绑定工位ORG

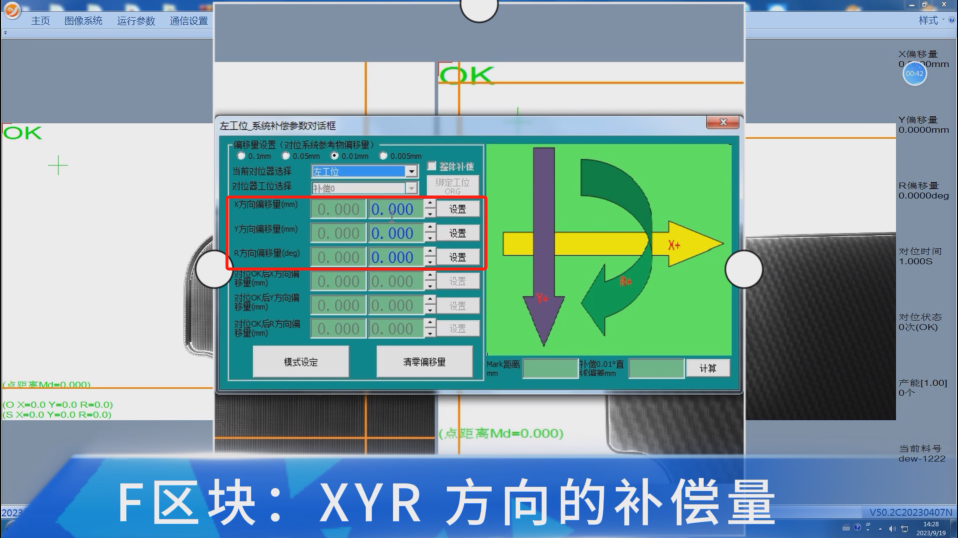

F区域：XYR方向的补偿量：三个方向/轴补偿量设置方法为，在补偿值后面的输入框中输入当前要补偿的量，方向可以参考右侧图像。

G区域：对位 OK 后 XYR 方向偏移量：即对位 OK 后，可以根据产品最终放置的位 置设定补偿的 XYR，方向可以参考右侧图像。

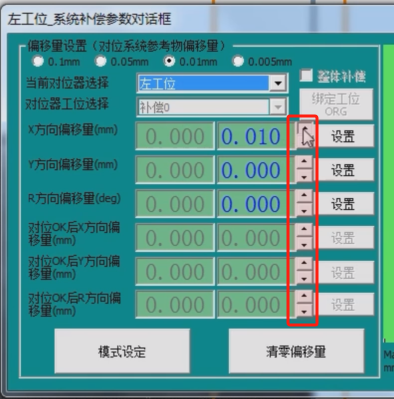

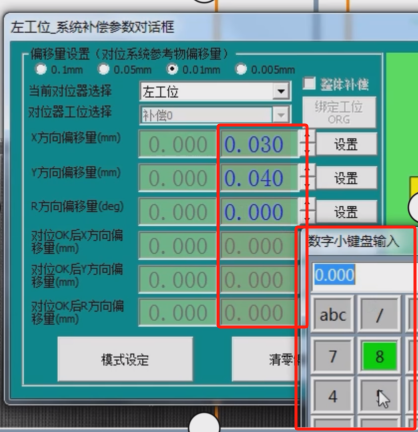

两种数据输入方法：可点击输入框右侧加减键进行数据的增减，也可以直接点击数据栏目，使用键盘直接输入所需要的数据。
