MasterAlign快捷功能-补偿界面 （三）

双翌MasterAlign软件快捷功能-补偿界面（三）

补偿界面主要分为11个区域，每个区域都有特定的功能，以下是对这些区域的详细介绍：

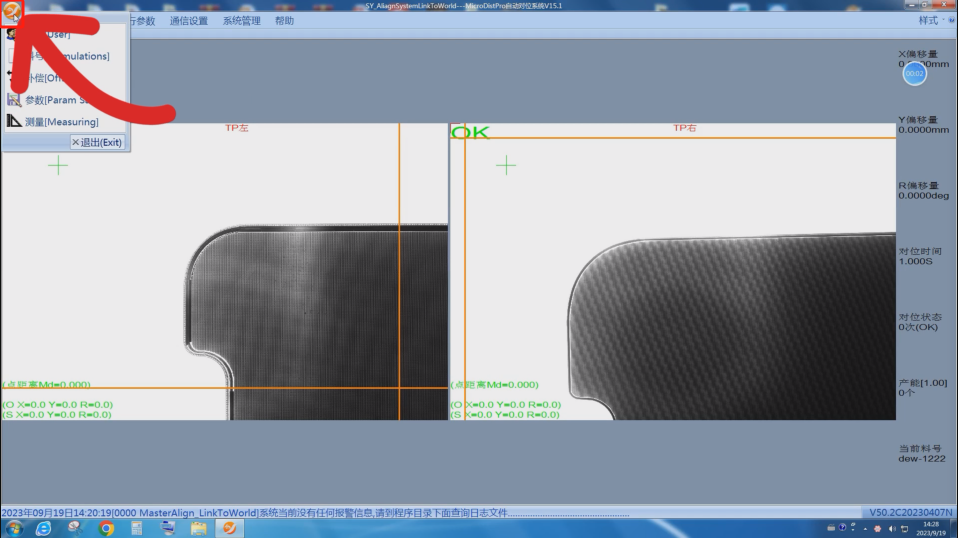

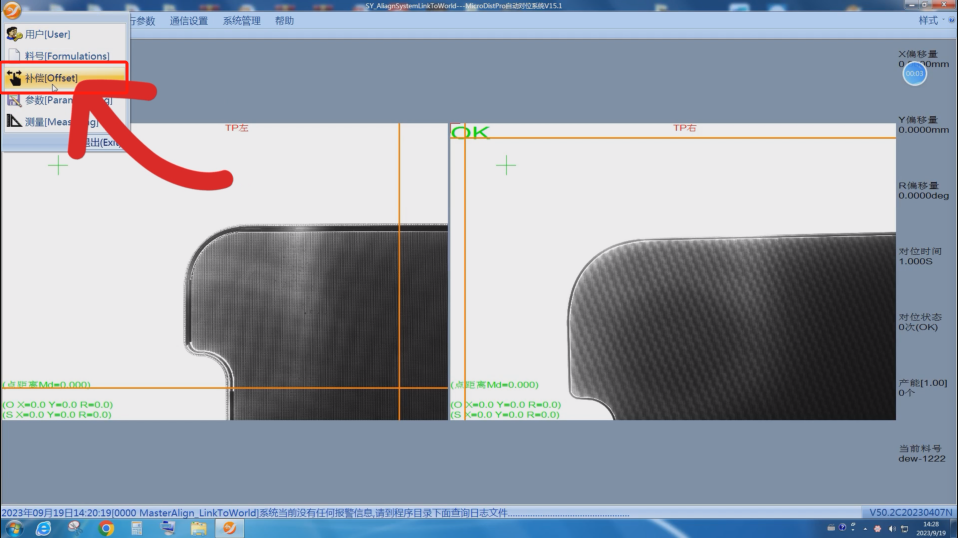

首先，双击打开双翌LOGO图标，打开栏目，点击补偿【offset】进入界面。

H区块：模式设定

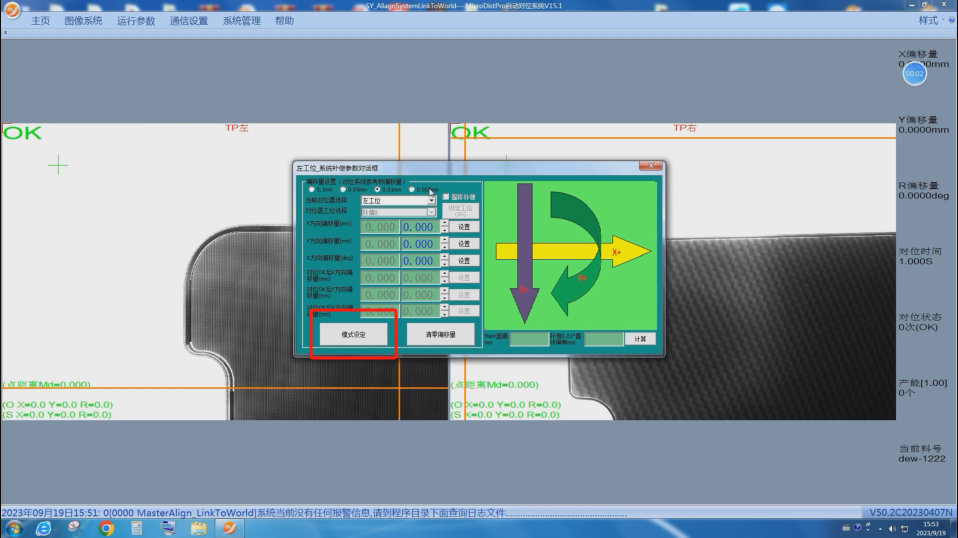

点击模式设定，打开模式设定窗口

模式选择功能

1. 同边方式对位：相机抓取的是产品同一条边上的两个角点，采用这个模式进 行补偿

2. 产品尺寸对角对位：相机抓取的是产品对角上的两个角点，采用这个模式进 行补偿

3. 双直线对角方式对位：相机抓取的是由两组直线产生的交点（两角需为对角）其连接的直线，这条直线的中点也就是图像的中点，采用这个模式进行补偿。

4. 传统对角对角方式：相机抓取的是图像的对角，采用这个模式进行补偿。

参数设置

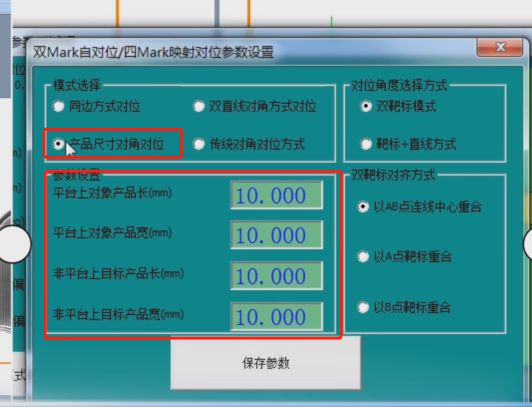

系统采用产品尺寸对角对位后，需要设置平台上对象产品长 宽和非平台上目标产品长宽

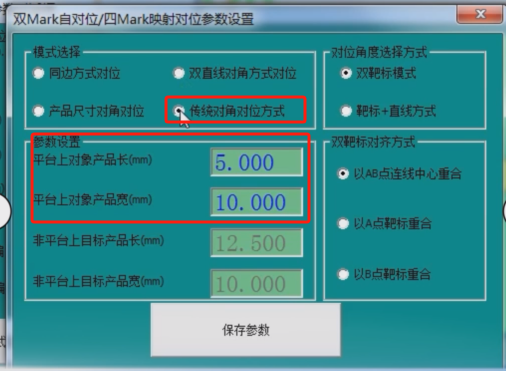

系统采用传统对角对位后，需要设置平台上对象产品长宽。
