AOI检测设备在DIP、SMT段检测的重要性

发布时间:2023-10-07 13:42:09 最后更新:2023-10-07 14:09:57 浏览次数:1152

PCB/PCBA简述

印刷电路板简称PCB。

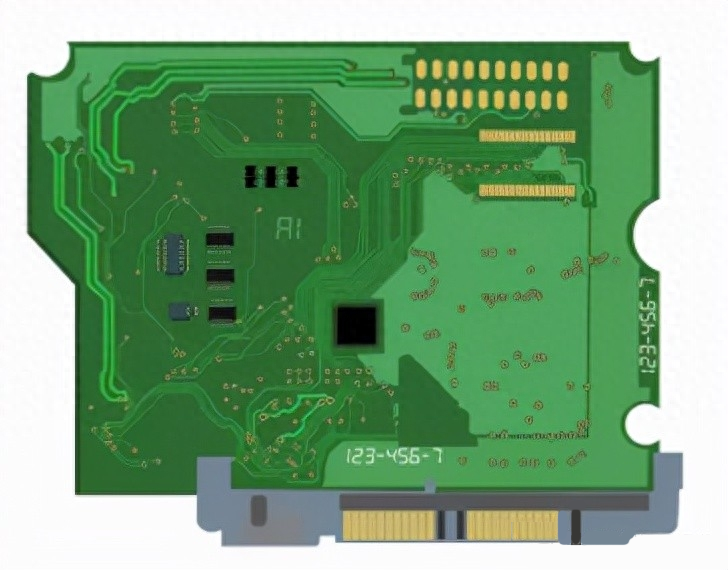

作为电子元器件的支撑体,和电子元器件电气连接的载体,是重要的电子部件;由于采用电子印刷术制作,所以被称为印刷电路板。

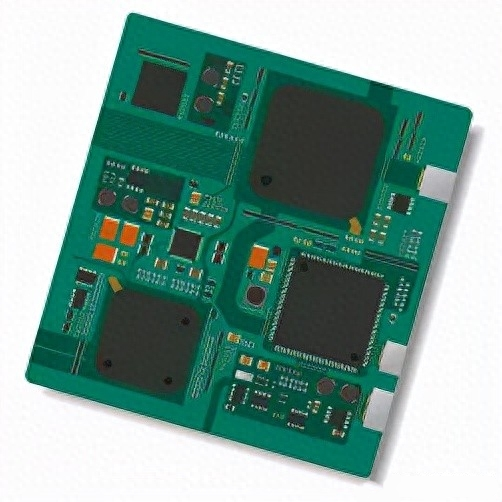

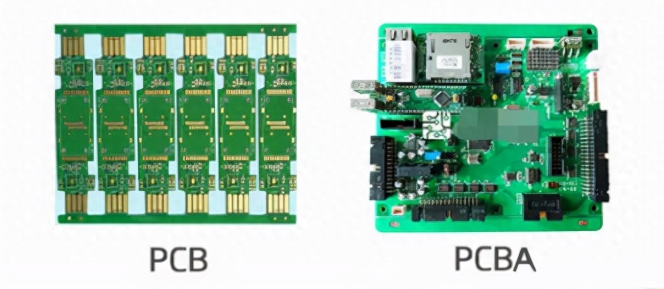

PCBA是PCB电子元器件的装配过程;可以理解为成品线路板。

AOI简述

AOI全称为自动光学检测。

是基于光学原理,对PCB/PCBA生产中遇到的常见缺陷,进行检测的设备。

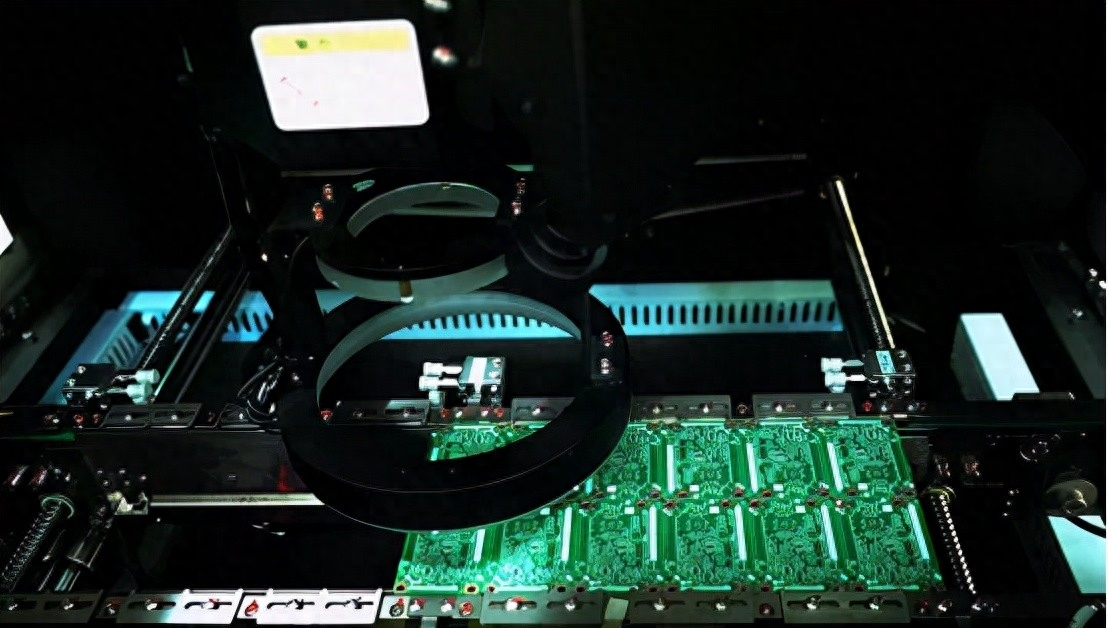

基于AOI的PCB、PCBA质量检测指的是,AOI设备通过工业摄像头自动扫描PCB/PCBA板件,采集图像,进行相对应的测试,同时与数据库中合格的参数进行比较。

经过图像处理,检测出来的缺陷,通过显示器或者自动标志把缺陷标示出来,供维修人员修整。

在PCB/PCBA加工中,加工厂需要从各个方面去提高生产质量。如改进生产工艺、升级设备、操作人员的培训。加强质检等。

AOI检测就是重要质量检测手段之一。

AOI能检测什么?

为什么说AOI检测设备对PCB/PCBA 生产具有重要性?

关于AOI检测设备,我们从以下几个方面来介绍。

从结构区分AOI

从结构上区分,常用的有三种。

简易型手动离线AOI设备,离线AO设备,在线AO设备等;

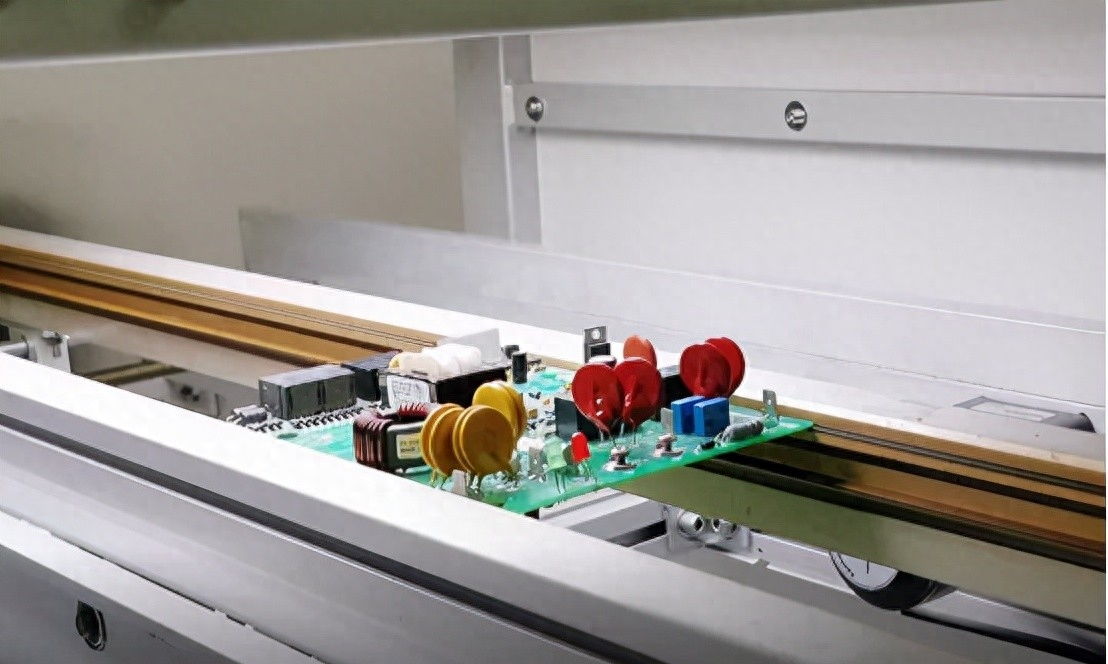

在线AOI,是可以放在流水线上,同其他设备同时使用的光学检测仪;节奏与生产线其他设备生产节拍相同,根据检测目的的不同,可以放在生产线的不同位置。

离线AOI,是不可以放在流水线上一起使用的光学检测仪,但是可以放在其他位置,对流水线上的PCB/PCBA板进行检测。

AOI检验原理

AOI检验原理的区别:

现阶段AOI光学检测仪主要运用的检查对比技术主要有两种。

一种为统计建模(即图像对比的改进板),离线AOI用此技术的比较多,部分公司也将此技术用在在线AOI上。

一种为特征矢量分析(即对图像矢量化后对比检测),在线AOI用此技术的比较多。

AOI 在线与离线区别

在线AOI与离线AOI的相同点:

1、检验方式相同,都是通过光学原理对PCB/PCBA板进行定义,分辨合格板与问题板。

2、检验对象基本相同,但是在线AOI对小元件效果更好,主要是因为在线AOI配置相对更高。

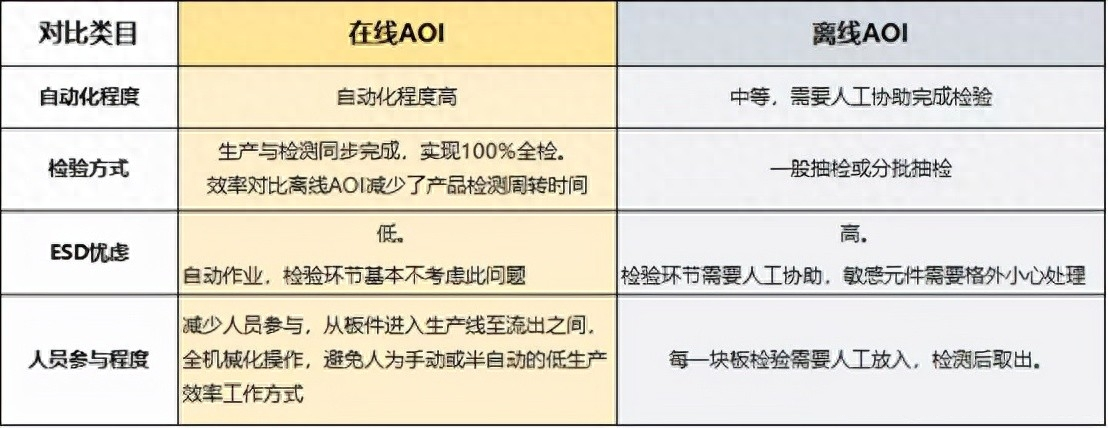

在线AOI与离线AOI的主要区别,如下:

按分辨率分类AOI

按分辨率分类:

1、0402元件AOI设备

2、0201元件AOI设备

按相机分布与走动方式分类

按相机分布和走动方式分有:

单相机、双相机、多摄像机等;

走停式AOI,扫描式AOI。

AOI设备可检测缺陷类目

DIP线支持:插件检测、焊锡点检测、单面检测、双面检测;

SMT线支持:贴片/焊锡2D检测、贴片/焊锡3D检测、锡膏检测、双面检测

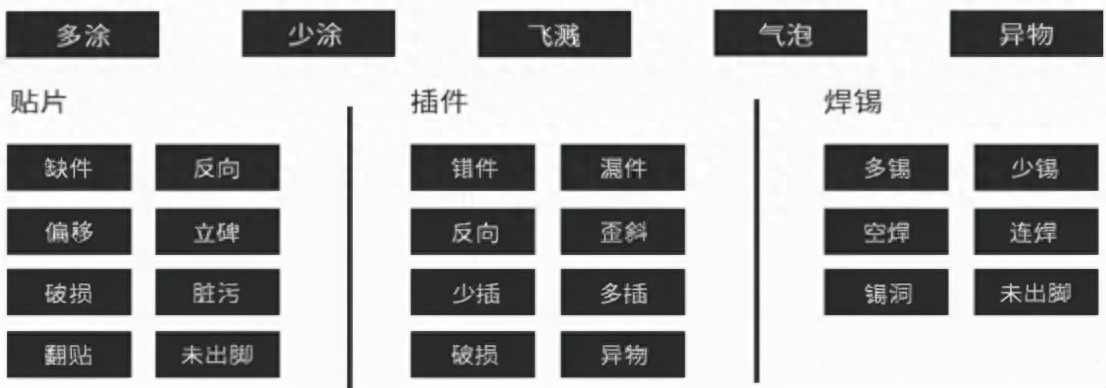

按照AOI检测缺陷类目的不同有:

01

1、 SMT贴片元件及焊锡缺陷检测

回流焊前后、SMT段回流炉后:

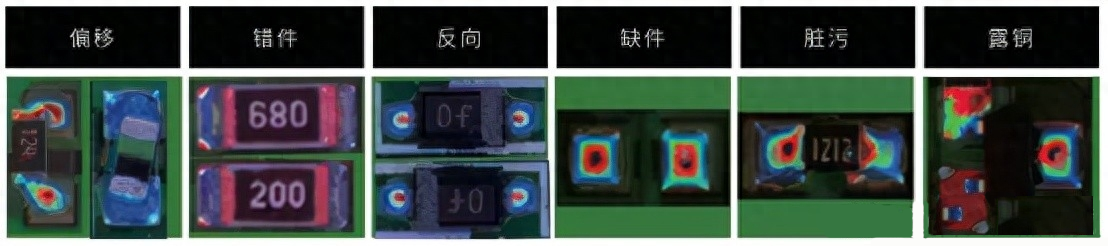

偏移、错件、反向、缺件、脏污、露铜等

02

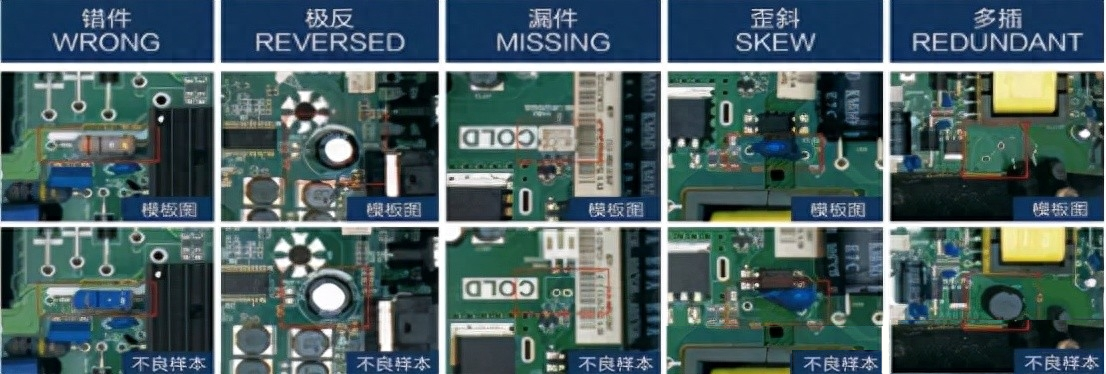

2、检测DIP元件的错漏反等缺陷

波峰焊前

错件、极反、漏件、歪斜、多插

检测DIP元件的焊锡点缺陷

波峰焊后

少锡、多锡、连锡、不出脚/缺件、空焊、虚焊/锡洞

03

3、涂覆检测

涂覆线固化炉前后缺陷检测:多涂、少涂、飞溅、气泡、异物

04

4、PCB行业裸板检测

设备是最基础的保障。

机器视觉系统的特点,是提高生产的灵活性、效率与自动化程度。

在大规模的生产中,可以有效提高生产效率,更重要的是让生产的 PCB、PCBA线路板质量有保证。深圳市双翌光电科技有限公司是一家以机器视觉为技术核心,自主技术研究与应用拓展为导向的高科技企业。公司自成立以来不断创新,在智能自动化领域研发出视觉对位系统、视觉定位、视觉检测、图像处理库等为核心的多款自主知识产权产品。涉及自动贴合机、丝印机、曝光机、叠片机、贴片机、智能检测、智能镭射等众多行业领域。双翌视觉系统最高生产精度可达um级别,图像处理精准、速度快,将智能自动化制造行业的生产水平提升到一个更高的层次,改进了以往落后的生产流程,得到广大用户的认可与肯定。随着智能自动化生产的普及与发展,双翌将为广大生产行业带来更全面、更精细、更智能化的技术及服务。
