MasterAlign图像系统候补模板登录（一）

双翌MasterAlign图像系统-候补模板登录

双翌MasterAlign软件的图像系统中，候补模板登录功能是一个重要的组成部分，它在保证稳定性和准确性方面发挥着关键作用。其包含启用/禁止候补模板，候补模板登录，抓点测试等。目前系统中单个图像通道有主模板+四个候补模板的方式；其中三个候补模板用于当主模板抓点失败后，自动根据启用情况，调用候补模板1，2，3 进行靶标获取，如果候补模板 1，2，3 同时启用了，系统首先会调用候补模板1，如果1抓靶失败的话，才会启用2，以此类推。备注：候补模板4专门用来标定或者建立映射关系。

以下将详细介绍候补模板登录功能的各个区域以及操作方式：

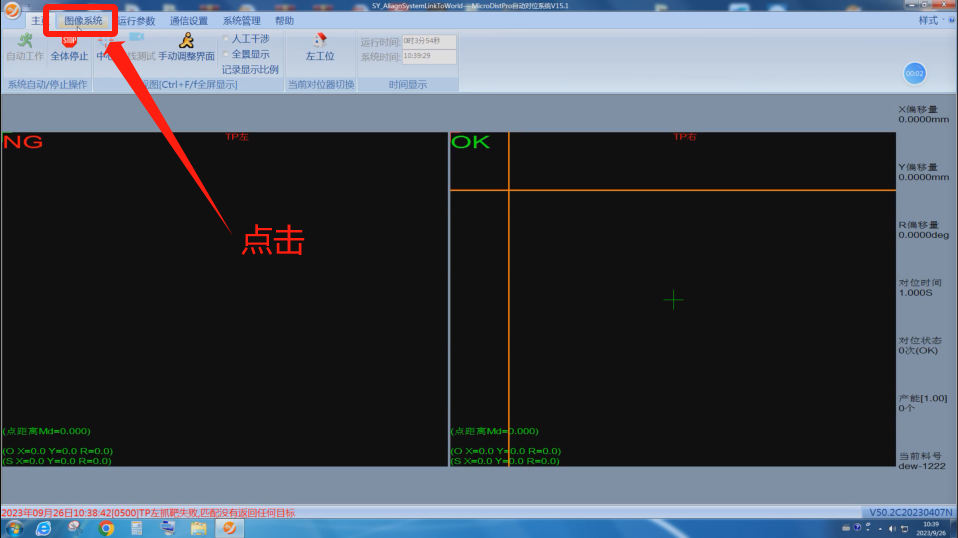

进入软件在上方菜单栏找到图像系统，点击图像系统

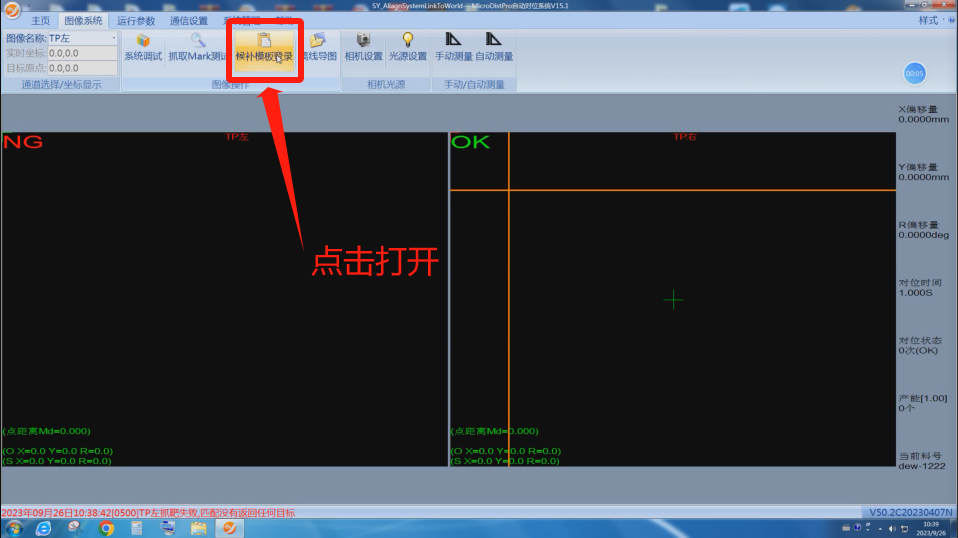

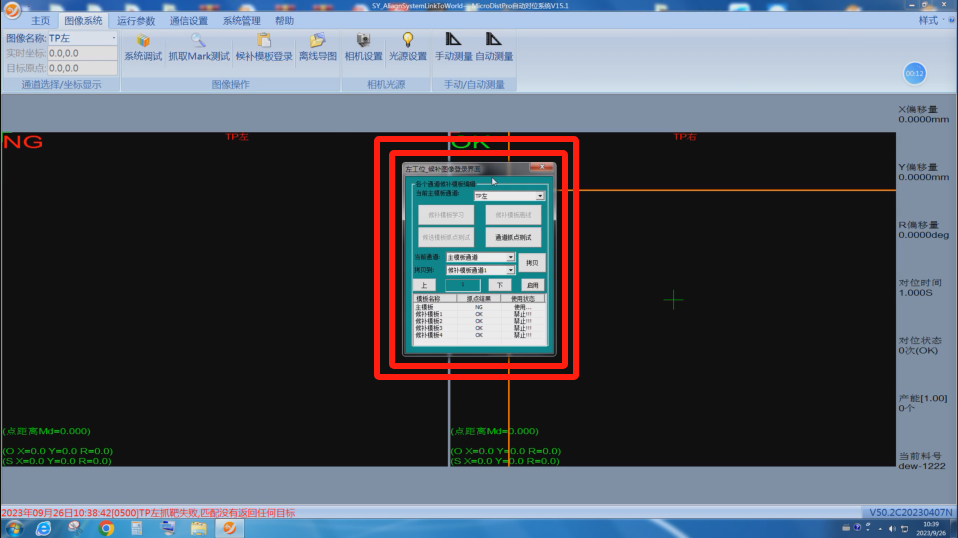

点击打开候补模板登录，弹出操作界面（如下两图）

候补图像登录界面

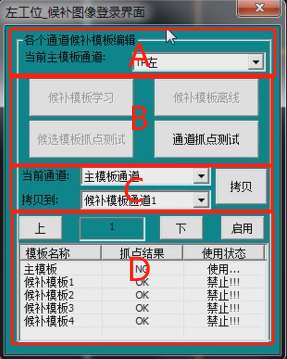

候补图像登录界面大致分为A、B、C、D四块区域

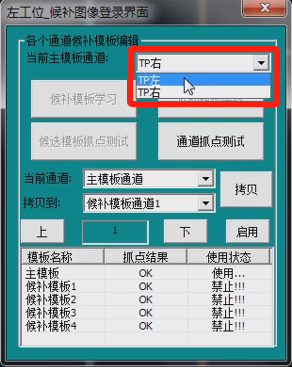

区域A - 主通道选择：在这个区域，您可以选择需要设置的候补模板对应的主通道。这意味着每个主通道都可以有自己的一组候补模板，以应对不同的需求和情境。

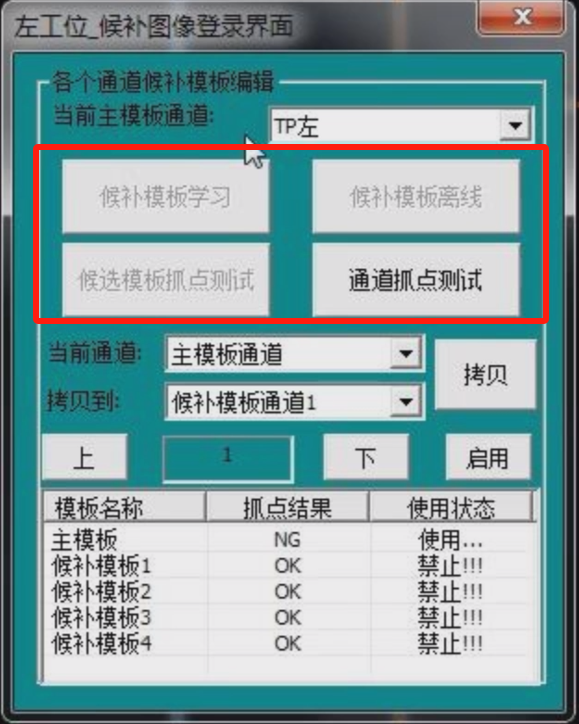

区域B - 候补模板学习和测试：这个区域包含了候补模板的学习、离线导图、抓靶测试以及整个通道抓靶测试。候补模板的学习是为了让系统了解其特征和要识别的目标，而抓靶测试则用于验证模板的准确性和可用性。

通过这些功能和操作，双翌MasterAlign软件的图像系统为用户提供了灵活而强大的工具，这种多层次的候补模板管理方式有助于提高工作效率和准确性，使您能够应对各种复杂的生产需求。无论是抓靶测试还是参数设置，都可以在这个功能中轻松完成，提供了可靠的支持。
