【数字图像处理】图像细化处理

发布时间：2020-12-25 10:46:54　浏览次数：2495

图像细化

细化技术：把一个平面区域简化成图的结构形状表示法
骨架：一种细化结构，它是目标的重要拓扑描述，具有非常广泛的应用。在图像识别或数据压缩时，经常用细化结构。
例如：在识别字符之前，往往要先对字符作细化处理，求出字符的细化结构。
细化的作用：目的将图像的骨架提取出来的同时，保持图像细小部分的连通性，对被处理的图像进行细化有助于突出形状特点和减少冗余信息量。

细化算法

细化算法：采取逐次去除边界的方法进行的，不能破化图像的连通性。
通常选择一组结构元素对，不断在这些结构对中循环，如果所得结果不再变化，则终止迭代过程，随着迭代的进行，集合也不断细化。
结构对的选择：仅受结构元素不相交的限制（不同的结构对），事实上，我们可以使用同一个结构对，即在不断重复的迭代细化过程使用同一个结构对。
细化满足的条件：
1.在细化的过程中，图像应该有规律地缩小；
2.在图像逐步缩小的过程中，应当使图像的连通性质保持不变。

细化算法过程详解

我们对一副二值图像进行骨架提取，就是删除不需要的轮廓点，只保留其骨架点。假设一个像素点，我们定义该点为p1，则它的八邻域点p2->p9位置如下图所示，该算法考虑p1点邻域的实际情况，以便决定是否删除p1点。假设我们处理的为二值图像，背景为黑色，值为0，要细化的前景物体像素值为1。

算法的描述如下。

首先复制源图像到目地图像，然后建立一个临时图像，接着执行下面操作：

1. 把目地图像复制给临时图像，对临时图像进行一次扫描，对于不为0的点，如果满足以下四个条件，则在目地图像中删除该点(就是设置该像素为0)，这里p2，…，p9是对应位置的像素灰度值(其为1或者0)。

a. 2<= p2+p3+p4+p5+p6+p7+p8+p9<=6

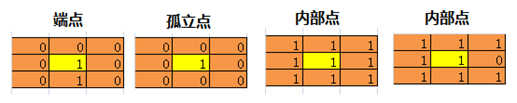

大于等于2会保证p1点不是端点或孤立点，因为删除端点和孤立点是不合理的，小于等于6保证p1点是一个边界点，而不是一个内部点。等于0时候，周围没有等于1的像素，所以p1为孤立点，等于1的时候，周围只有1个灰度等于1的像素，所以是端点（注：端点是周围有且只能有1个值为1的像素)。

b. p2->p9的排列顺序中，01模式的数量为1，比如下面的图中，有p2p3 => 01, p6p7=>01,所以该像素01模式的数量为2。

之所以要01模式数量为1，是要保证删除当前像素点后的连通性。比如下面的图中，01模式数量大于1，如果删除当前点p1，则连通性不能保证。

c. P2*p4*p6 = 0

d. p4*p6*p8 = 0

在第一次子迭代中，只是移去东南的边界点，而不考虑西北的边界点，注意p4,p6出现了2次，就是说它们有一个为0，则c，d就满足。

2. 接下来，把目地图像再次复制到临时图像，接着对临时图像进行一次扫描，如果不为0的点它的八邻域满足以下4个条件，则在目地图像中删除该点(就是设置该像素为0)

a. 2<= p2+p3+p4+p5+p6+p7+p8+p9<=6

b. p2->p9的排列顺序中，01模式的数量(这里假设二值图非零值为1)为1。

c. p2*p4*p8 = 0

d. p2*p6*p8 = 0

第二次迭代则相反，会移去西北的边界点，注意p2,p8出现了2次，就是说它们有一个为0，则c，d就满足。

执行完上面两个步骤后，就完成了一次细化算法，我们可以多次迭代执行上述过程，得到最终的骨架图。

细化实例编程

1.首先对图像进行二值化，白色为255，黑色为0。
2.设置一个3*3的领域S模板。
3.S模板中各个位置上的取值取决于模板所对应图像中不同位置的像素，如果S模板某一个位置上所对应的像素值为白，模板上该位置赋为0，否则赋为1。
4.循环所有的前景像素点，对符合如下条件的像素点标记为删除：

2 ≤ N(p1) ≤ 6——N(p1)表示跟P1相邻的8个像素点中，为前景像素点的个数
S(P1) = 1——S(P1)表示将p2-p9-p2之间按序前后分别成对值为0、1的个数
P2 * P4 * P6 = 0
P4 * P6 * P8 = 0

5.循环所有的前景像素点，对符合如下条件的像素点标记为删除：

2 ≤ N(p1) ≤ 6——N(p1)表示跟P1相邻的8个像素点中，为前景像素点的个数
S(P1) = 1——S(P1)表示将p2-p9-p2之间按序前后分别成对值为0、1的个数
P2 * P4 * P8 = 0
P2 * P6 * P8 = 0

6.如果没有满足的点，则结束细化过程。

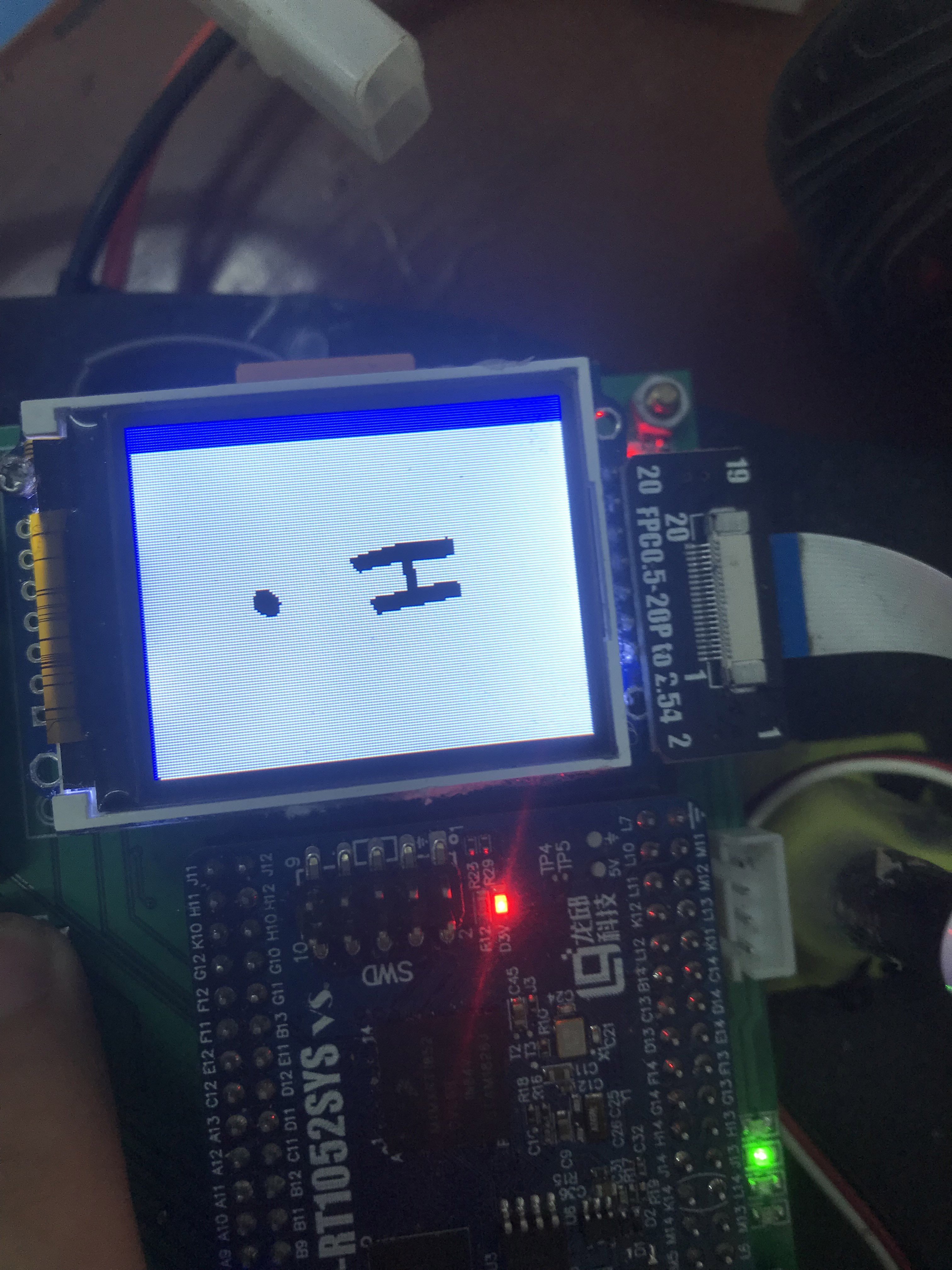

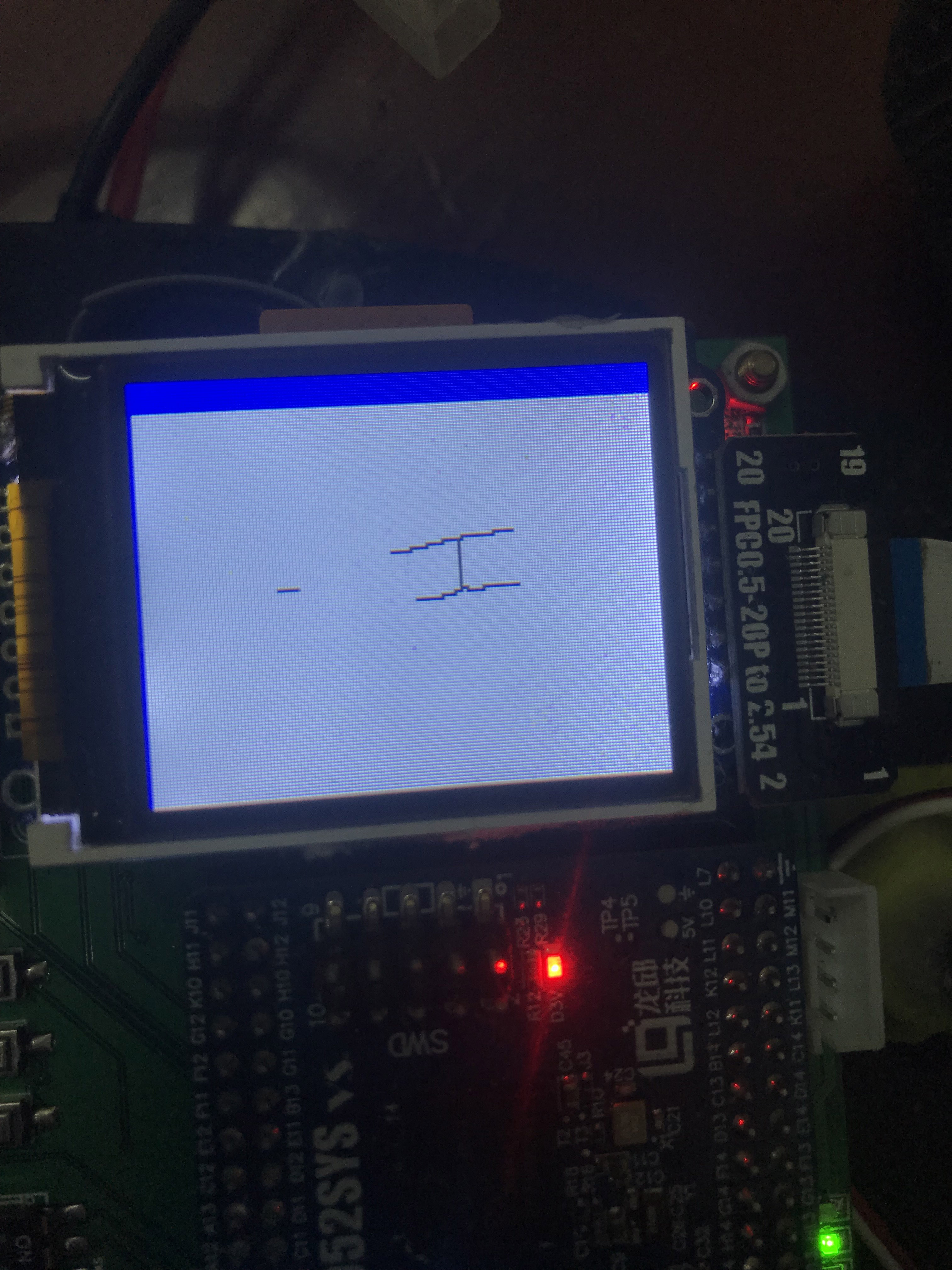

下面：

Image_Use为目标图像：高120，长180，处理时不考虑边界（四边）


//背景为黑色，值为0，要细化的前景物体像素值为1。
int temp[3][3];
int count = 0,flinsh_flag = 0;
while(1){
  flinsh_flag = 0;
  for(int i = 1;i<120-1;i++)
  {
          for(int j = 1;j<180-1;j++)
          {
                  if(Image_Use[i][j] == 255) continue;
                  //第一步初始化模板
                  memset(temp, 0, sizeof(temp));
                  count = 0;
                  //第二步根据模板所对应的像素点，对模板进行赋值
                  //如果S模板某一个位置上所对应的像素值为白，模板上该位置赋为0，否则赋为1
                  if(Image_Use[i][j-1] == 0) temp[1][0] = 1;
                  if(Image_Use[i][j+1] == 0) temp[1][2] = 1;
                  if(Image_Use[i-1][j-1] == 0) temp[0][0] = 1;
                  if(Image_Use[i-1][j+1] == 0) temp[0][2] = 1;
                  if(Image_Use[i-1][j] == 0) temp[0][1] = 1;
                  if(Image_Use[i+1][j-1] == 0) temp[2][0] = 1;
                  if(Image_Use[i+1][j+1] == 0) temp[2][2] = 1;
                  if(Image_Use[i+1][j] == 0) temp[2][1] = 1;
                  //
                  for(int x = 0;x<3;x++)
                          for(int y = 0;y<3;y++)
                          {
                                  if(x == 1 && y == 1) continue;
                                  if(temp[x][y] == 1)
                                  count ++;
                          }

                  if(count>=2&&count<=6)
                  {
                    int ap = 0;
                    if (temp[0][1] == 0 && temp[0][2] == 1) ++ap;
                    if (temp[0][2] == 0 && temp[1][2] == 1) ++ap;
                    if (temp[1][2] == 0 && temp[2][2] == 1) ++ap;
                    if (temp[2][2] == 0 && temp[2][1] == 1) ++ap;
                    if (temp[2][1] == 0 && temp[2][0] == 1) ++ap;
                    if (temp[2][0] == 0 && temp[1][0] == 1) ++ap;
                    if (temp[1][0] == 0 && temp[0][0] == 1) ++ap;
                    if (temp[0][0] == 0 && temp[0][1] == 1) ++ap;
                    if(ap == 1&&((temp[0][1]*temp[1][2]*temp[2][1])== 0)&&((temp[1][2]*temp[2][1]*temp[1][0])== 0))
                    {
                      Image_Use[i][j] = 255;
                      flinsh_flag ++;
                    }
                  }

          }
}
  if(flinsh_flag == 0)
  {
    break;
  }

  flinsh_flag = 0;
  for(int i = 1;i<120-1;i++)
  {
          for(int j = 1;j<180-1;j++)
          {
                  if(Image_Use[i][j] == 255) continue;
                  //第一步初始化模板
                   memset(temp, 0, sizeof(temp));
                  count = 0;
                  //第二步根据模板所对应的像素点，对模板进行赋值
                  //如果S模板某一个位置上所对应的像素值为白，模板上该位置赋为0，否则赋为1
                  if(Image_Use[i][j-1] == 0) temp[1][0] = 1;
                  if(Image_Use[i][j+1] == 0) temp[1][2] = 1;
                  if(Image_Use[i-1][j-1] == 0) temp[0][0] = 1;
                  if(Image_Use[i-1][j+1] == 0) temp[0][2] = 1;
                  if(Image_Use[i-1][j] == 0) temp[0][1] = 1;
                  if(Image_Use[i+1][j-1] == 0) temp[2][0] = 1;
                  if(Image_Use[i+1][j+1] == 0) temp[2][2] = 1;
                  if(Image_Use[i+1][j] == 0) temp[2][1] = 1;
                  //
                  for(int x = 0;x<3;x++)
                          for(int y = 0;y<3;y++)
                          {
                                  if(x == 1 && y == 1) continue;
                                  if(temp[x][y] == 1)
                                  count ++;
                          }
                   if(count>=2&&count<=6)
                  {
                    int ap = 0;
                    if (temp[0][1] == 0 && temp[0][2] == 1) ++ap;
                    if (temp[0][2] == 0 && temp[1][2] == 1) ++ap;
                    if (temp[1][2] == 0 && temp[2][2] == 1) ++ap;
                    if (temp[2][2] == 0 && temp[2][1] == 1) ++ap;
                    if (temp[2][1] == 0 && temp[2][0] == 1) ++ap;
                    if (temp[2][0] == 0 && temp[1][0] == 1) ++ap;
                    if (temp[1][0] == 0 && temp[0][0] == 1) ++ap;
                    if (temp[0][0] == 0 && temp[0][1] == 1) ++ap;
                    if(ap == 1&&((temp[0][1]*temp[1][2]*temp[1][0])== 0)&&((temp[0][1]*temp[2][1]*temp[1][0]) == 0))
                    {
                      Image_Use[i][j] = 255;
                      flinsh_flag++;
                    }
                  }
          }
  }
  if(flinsh_flag == 0)
  {
    break;
  }
}
