基本思想：用一定形态的结构元素去度量和提取图像中的对应形状，达到分析知识的目的。可用于图像处理的各个方面，包括图像分割、边界检测、特征提取。
结构元素：形态学变换中的基本元素，使为了探测图像的某种结构信息而设计的特定形状和尺寸的图像，称为收集图像结构信息的探针。
结构元素有多种类型：如圆形、方形、线型等，可携带知识（形态、大小、灰度和色度信息）来探测、研究图像的结构特点。
形态学运算包括：二值化腐蚀和膨胀、二值化开闭运算、骨架抽取、击中击不中变换等。
形态学四个基本算子：膨胀，腐蚀、开启和闭合组成，这些基本运算还可以推导和组合成各种数学形态学实用算法。
腐蚀运算思路：定义结构元素(与模板类似)，结构元素在整幅图像中移动，移动到每个像素点上，只有结构元素与图像上对应像素点的像素值全部相等时，保留这个像素点的值。
腐蚀运算作用：消除物体边界点，使边界点向内部收缩，可以把小于结构元素的物体去除。选取不同大小的结构元素，去除不同大小的物体。如两个物体间有细小的连通，通过腐蚀可以将两个物体分开。
腐蚀运算：
腐蚀运算示意图：
基本方法：
通常拖到结构元素在X域移动，在每一个位置上，当结构元素B在中心平移到X图像上的某优点(x,y)。
如果结构元素内的每一个像素都与以(x,y)为中心的相同邻域中对应像素完全相同，那么就保留(x,y)像素点。
对于不满足条件的像素点则全部删除，达到边界向内收缩效果。
int Image[120][180]; memset(Image, 0, sizeof(Image)); //全方位腐蚀运算 for (int i = 1; i < Use_ROWS-1; i++) { for (int j = 1; j < Use_Line - 1; j++) { if (Image_Use[i][j] == 255 && Image_Use[i][j + 1] == 255 && Image_Use[i][j - 1] == 255) { Image[i][j] = 255; } } }
膨胀运算思路：定义结构元素(与模板类似)，结构元素在整幅图像中移动，移动到每个像素点上，如果结构元素与图像上对应像素点的像素值至少有一个像素相等时，保留这个像素点的值。
膨胀运算作用：与腐蚀相反，对二值化物体边界点扩充，将与物体接触的所以背景点合并到该物体中，使边界向外扩张。如果两个物体之间的距离比较近，会把两个物体连通到一起，对填补图像分割后物体的空洞有用。
膨胀与腐蚀比较：
膨胀运算：

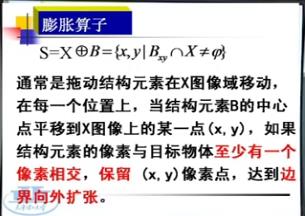

膨胀运算示意图：
int Image[120][180]; memset(Image, 0, sizeof(Image)); //全方位膨胀运算 for (int i = 1; i < Use_ROWS-1; i++) { for (int j = 1; j < Use_Line - 1; j++) { if (Image_Use[i][j] == 255 || Image_Use[i][j + 1] == 255 || Image_Use[i][j - 1] == 255) { Image[i][j] = 255; } } }
