机器视觉光学基础概念—视场、分辨率、法兰距离、镜头接口、畸变

今天为大家介绍一下有关机器视觉光学的一些基础概念，帮助大家了解一些概念、名词的含义。

视场

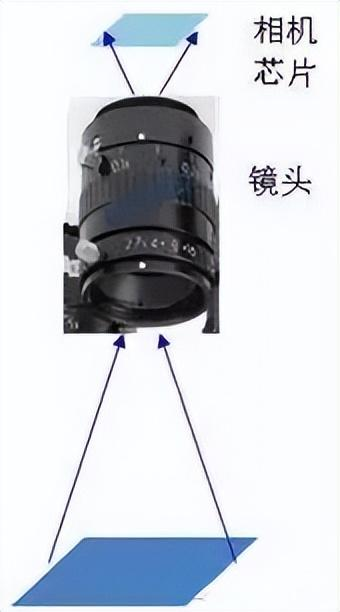

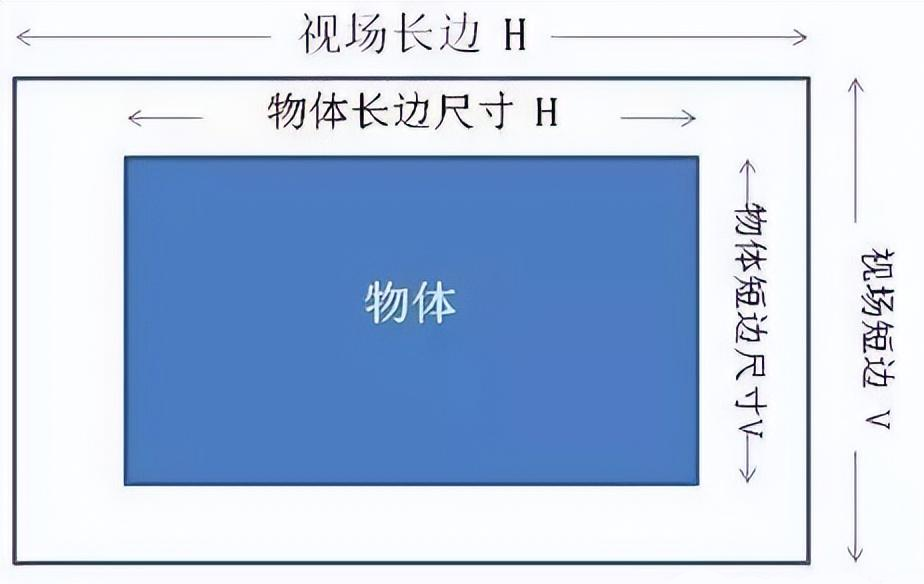

视场（FOV）也称视野,是指能被视觉系统观察到的物方可视范围。对于镜头而言，可观察到的视场跟镜头放大倍率及相机芯片选择有关。因此通常建议客户根据被观察物体的尺寸，先确定所需的视场，再确定相机芯片尺寸及镜头放大倍率。在实际工程项目中，考虑到机械误差等问题，视场通常要大于待观测物体的实际尺寸，以确保在机械误差的范围内，物体始终位于视觉系统的可视范围内。

分辨率

分辨率定义为：能被分辨开来的两个物点（或像点）之间的最小距离，称为镜头的物方分辨率，记为Resolution(物)（或像方分辨率，记为Resolution(像)）。单位为µm。

Resolution(物)=0.61xWavelength/NA=1.22xWavelengthxFno.

Resolution(像)=镜头放大倍率xResolution(物)

解像力定义为：1mm内的黑白线对数,记为Resolvingpower。单位为line/mm或lp/mm.

Resolvingpower=1/Resolution(像)

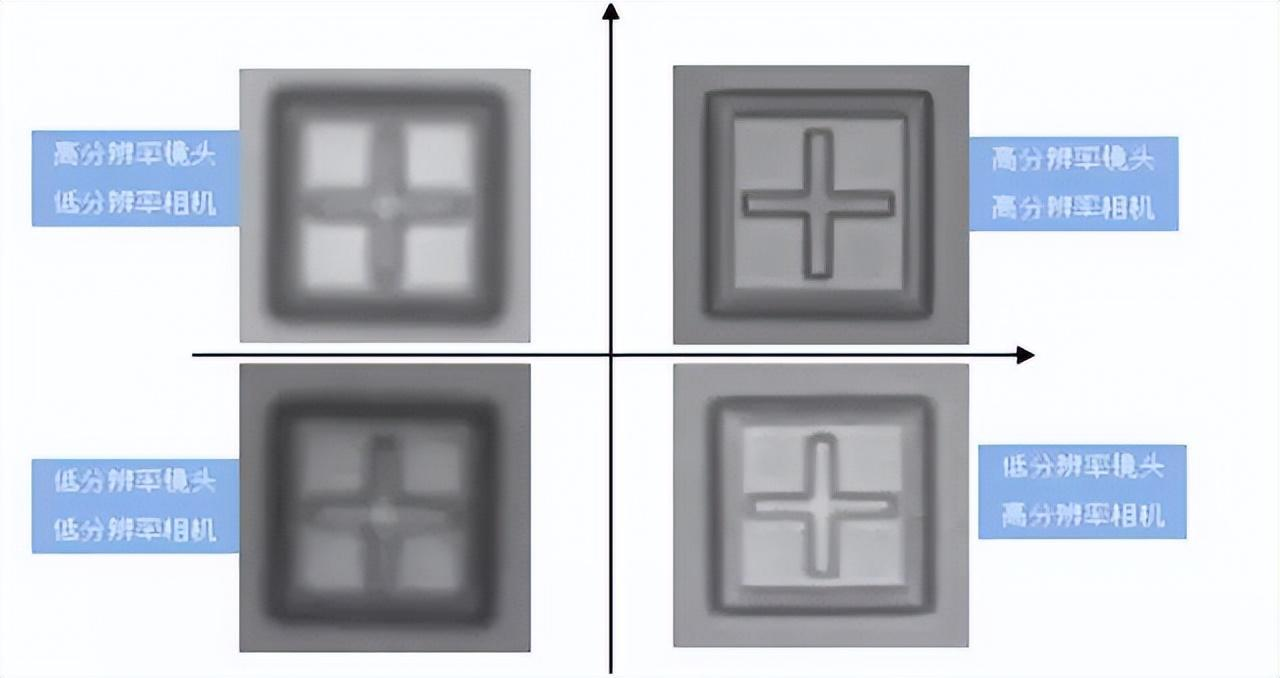

提到分辨率，大部分工程师会想到相机分辨率，而忽略镜头的分辨率对最终成像效果也起到关键作用。事实上，只有镜头分辨率和相机分辨率匹配，才能得到最佳成像效果。下图直观地表示出镜头和相机匹配对成像效果的影响。

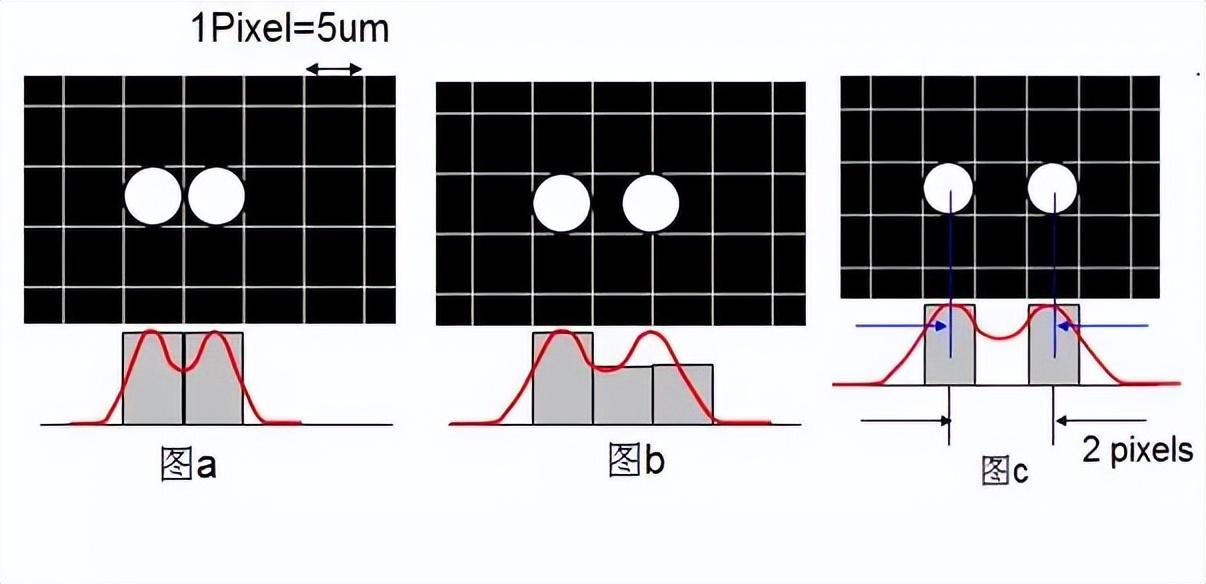

那么镜头分辨率跟相机分辨率如何才能匹配呢？我们知道，物体是成像在相机芯片上的，物方的两个点，经过镜头系统成像在相机芯片上的最小距离，只有如图c所示时才能被分辨开来。若物方两点成像在芯片上的距离如图a,图b所示时，这两点都不能被分辨开来。因此镜头的像方分辨率=2x像元尺寸时，说明此时镜头分辨率与相机完全匹配。如相机像元尺寸为5um,镜头放大倍率为0.5倍。则有Resolution(物)=2x5µm/0.5=20µm时，镜头与相机完全匹配。若Resolution(物)<20 m="" resolution="">20µm,说明此时相机过好，镜头分辨率将成为系统限制。

另外，镜头的物方分辨率与产品的精度也常被工程师混淆。

精度指的是测量值与真实值之间的差异。如产品真实值为1.0mm,要求精度为±5µm,则说明只要测量出的值在0.995mm~1.005mm间即为合格品。在机器视觉中通常根据客户的FOV和精度要求算出相机的分辨率（如200万像素），相机一旦选定，则相机的像元尺寸（如4.65µm）也确定了。选镜头时即可根据上面的方法来选择分辨率匹配此相机的镜头，从而保证系统的精度要求。

而如果客户描述的是需要观察到物方大小为5µm的目标，则要求镜头的物方分辨率必须<10µm。

法兰距离及镜头接口

介绍一下法兰距离，继而介绍茉丽特镜头（或搭配的相机）中常见的几种接口，以及加接圈的原则和意义。

所谓法兰距离，就是指相机机身与镜头接触的机械面到相机芯片之间的距离。镜头的后截距需和相机的法兰距离对应，才能让光线聚焦在相机芯片上。

通常，工业相机接口有C接口、CS接口、F接口、M72接口、M95接口等等。除F接口外，其他接口一般用螺纹的尺寸规格去定义，并且会有特定的法兰距离，而F接口则为卡扣式的接口。

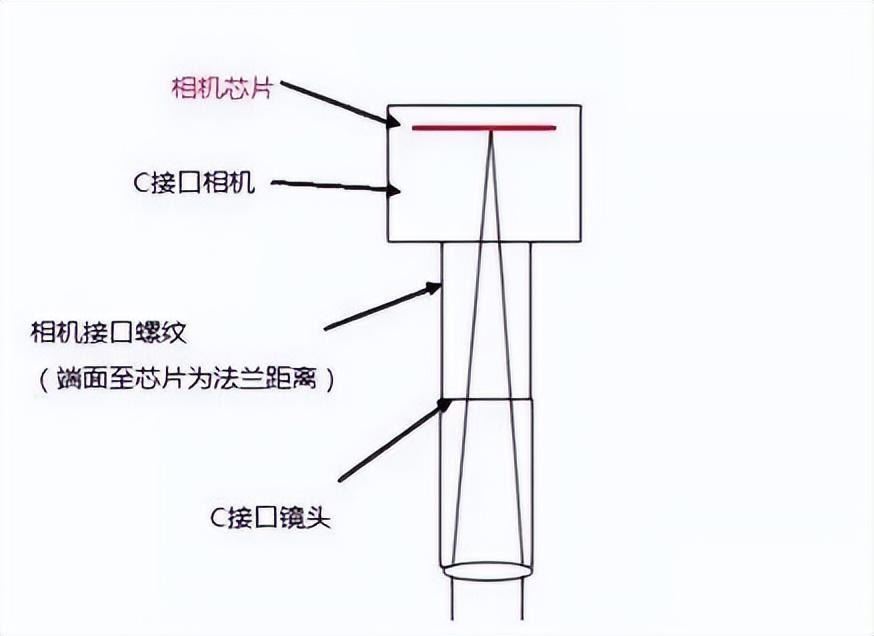

以C接口为例，它的螺纹规格是1英寸直径，螺纹是32牙/英寸，可以兼容使用于最大4/3”芯片的工业相机（对角线长度约22.6mm）。C接口相机的法兰距离为17.526mm，需配合C接口的镜头使用，如下图——

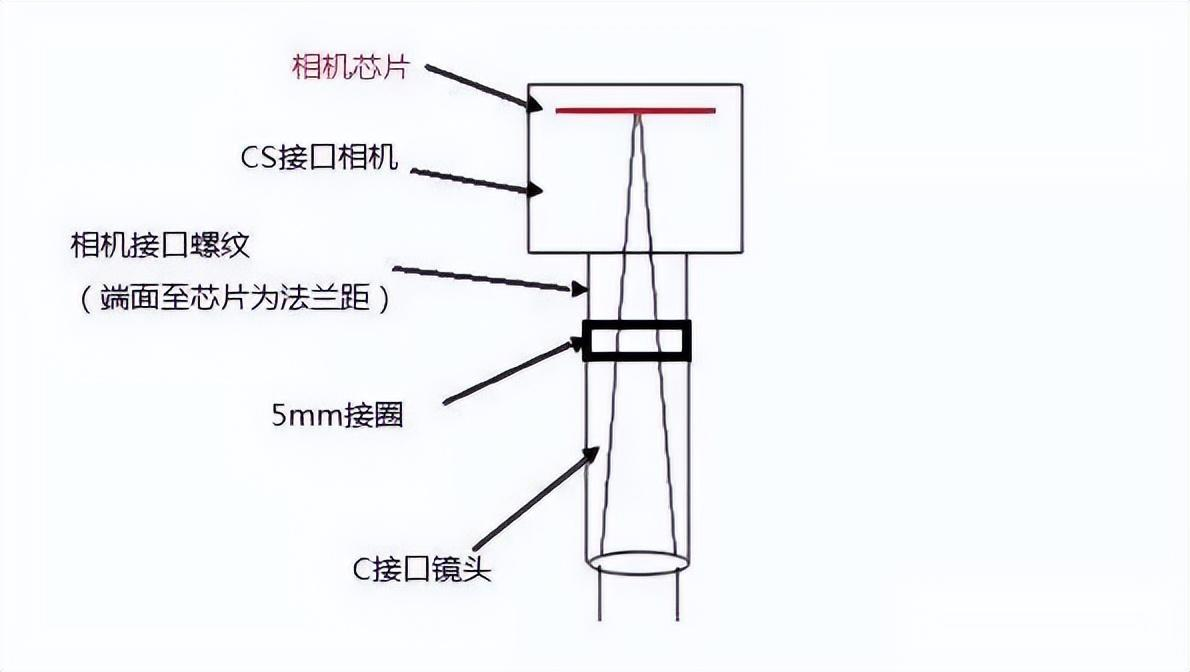

而CS接口，螺纹规格和C接口相同，但是法兰距离为12.526mm，比C接口短5mm，因此C接口镜头配合CS接口相机时，需要加一个5mm的接圈，否则成像位置会在芯片之后，如下图——

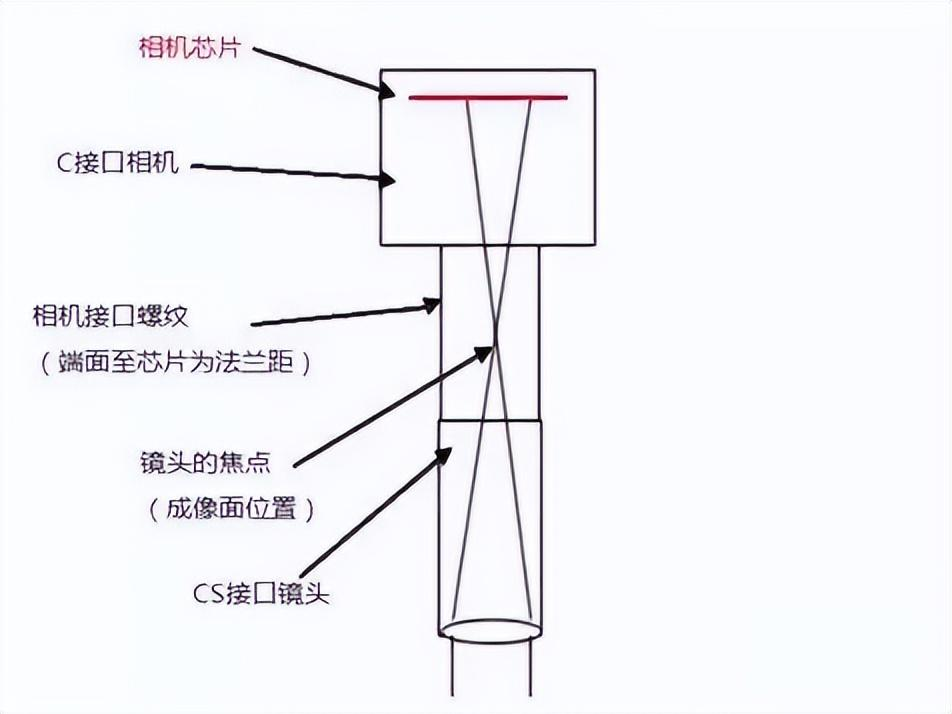

值得注意的是，如果要成像，必须保证镜头设计的法兰距离大于相机的法兰距离。例如，如果一个CS接口镜头，搭配一个C接口的相机，就会出现以下情形而无法使用——

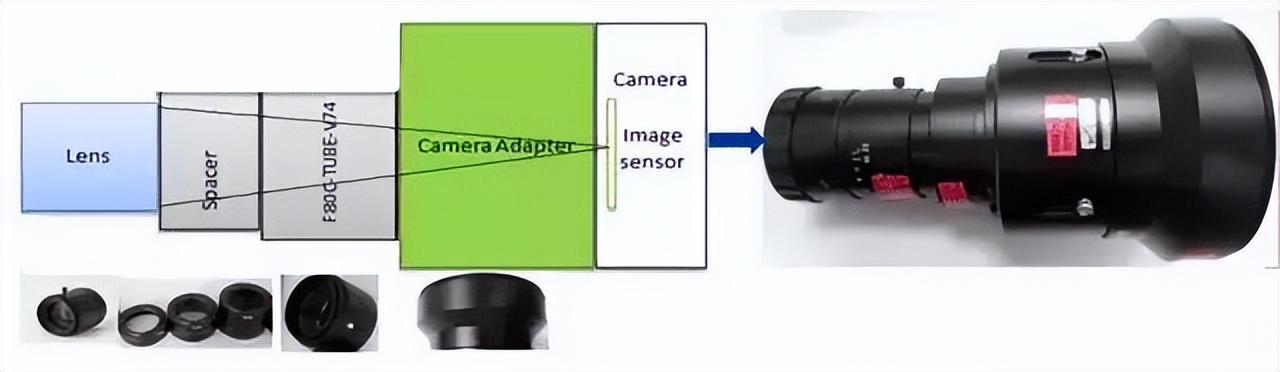

对于线扫镜头或大面阵镜头，通常其后截距比较大，这样也可以兼容市面上的各种不同法兰距离的线扫描/大面阵相机。例如下图是茉丽特的F80C系列镜头的接圈方式，通过加不同厚度的接圈，可以与法兰距离为46.5mmF口相机，或法兰距离仅有6.56mm的M72接口相机及其他更多的相机匹配。使用时，我们需要根据所选用相机的型号去选择对应的接圈方式，因此通常情况下，线扫镜头的接圈的接法会相对复杂。

对于每个系列的线扫镜头产品，我们都会注明接圈的方式。如有疑问，欢迎联系我们的技术支持。

畸变

畸变作为光学系统中经常提到的一个参数，是限制光学量测准确性的重要因素之一。它是光学系统对物体所成的像相对于物体本身而言的失真程度，只引起像的变形，对像的清晰度并无影响。

对于理想光学系统，在一对共轭的物像平面上，放大率是常数。但是对于实际的光学系统，仅当视场较小时具有这一性质，而当视场较大或很大时，像的放大率就要随视场而异，这样就会使像相对于物体失去相似性。这种使像变形的成像缺陷称为畸变。

畸变定义为实际像高与理想像高差，而在实际应用中经常将其与理想像高之比的百分数来表示畸变，称为相对畸变，即

有畸变的光学系统，若对等间距的同心圆物面成像，其像将是非等间距的同心圆。当系统具有正畸变时，实际像高随视场的增大比理想像高增大得快，即放大倍率随视场的增大而增大，则同心圆的间距自内向外逐渐增大；反之，当为负畸变时，圆的间距自内向外逐渐减小。对于普通的光学镜头，只要感觉不出它所成像的变形，这种成像缺陷就可忽略；但是对于某些要利用像来测定物体大小尺寸的应用，畸变的影响就非常重要了，它直接影响测量精度。

普通工业镜头的畸变一般在1%～2%，这样的畸变通常会影响检测精度（例如实际长度为100mm的物体，使用这种镜头测得的尺寸可能是101mm～102mm；而我们BTOS远心光学的双远心镜头，畸变一般都小于0.1%，畸变系数为普通镜头的1/20，大大提高了检测精度和稳定性，达到了目前最高标准光学测试仪器的测量极限。

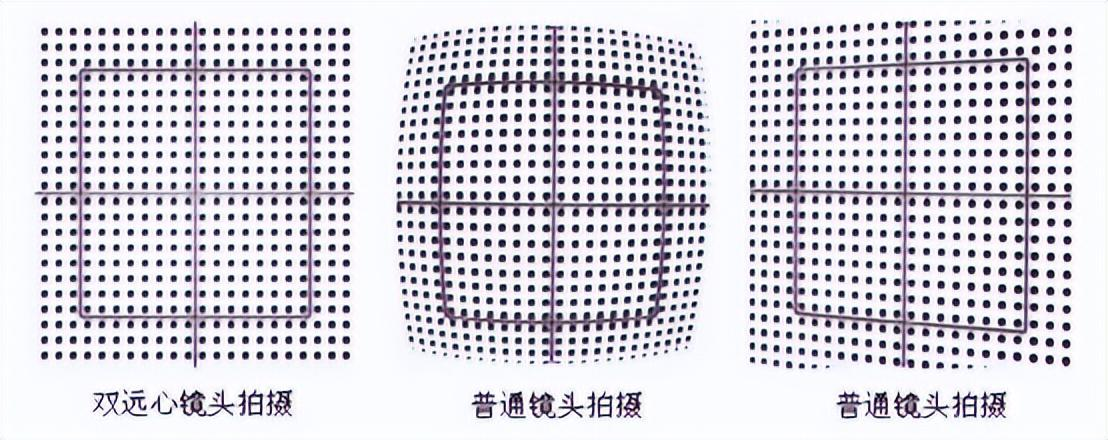

左图为双远心镜头拍摄的畸变测试图，完全无径向畸变或梯形畸变；中图为明显径向畸变；右图为明显梯形畸变。
