WiseAlign-参数设置-相机图像界面-圆、直线工具参数（直线夹角）

WiseAlign参数设置-圆/直线工具参数-（直线夹角）

在双翌WiseAlign软件中，参数设置是软件运行的重要功能，今天为大家讲解的就是参数设置中另一个重要的部分圆/直线工具参数的直线夹角介绍：

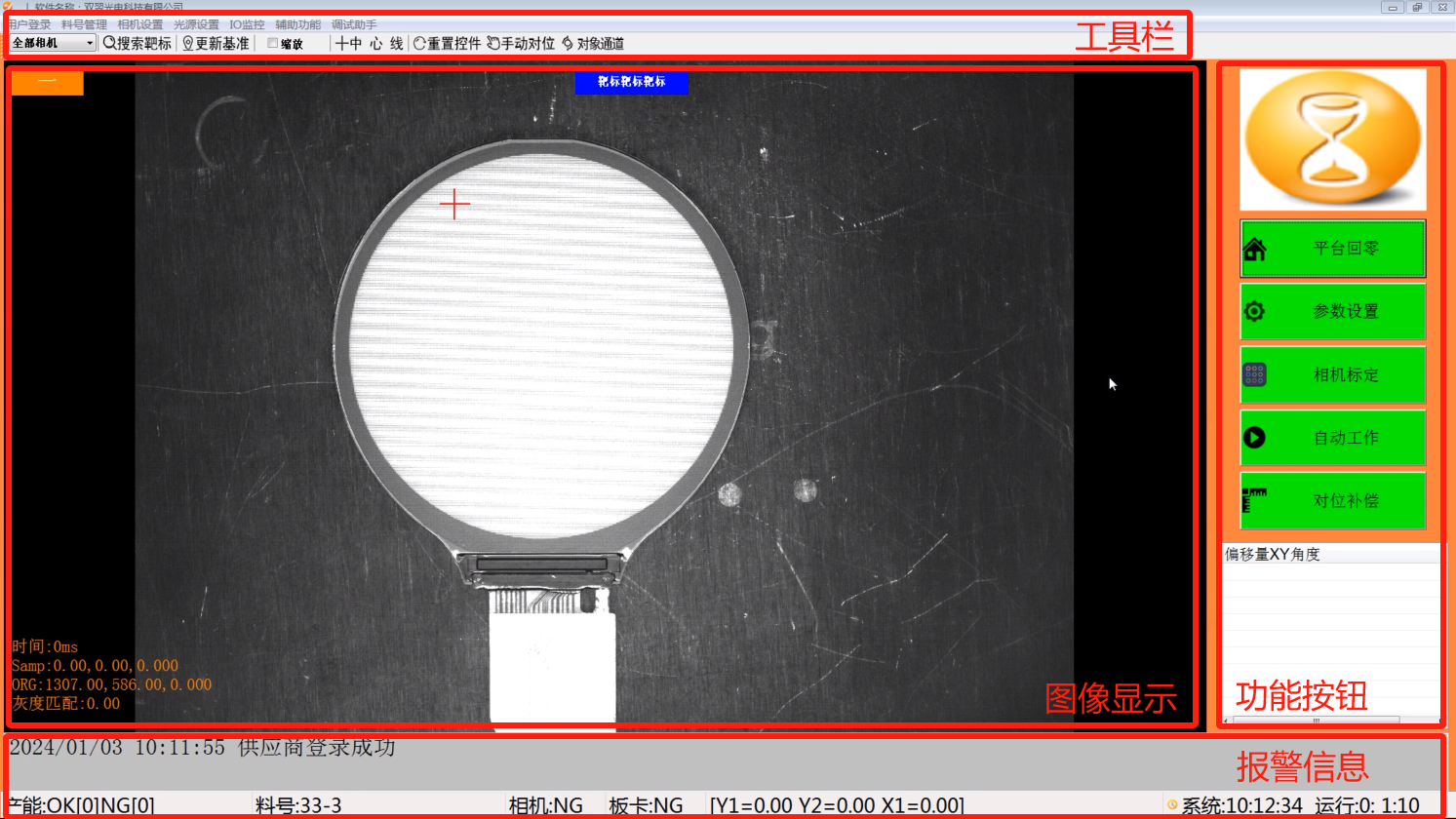

首先，在双翌对位系统的根目录下，找到名称为WiseAlign.exe的运行程序，双击该应用程序图标，进入运行程序，主界面主要分4个区域（左上角：工具栏；右侧：功能按钮；中间：图像显示；下侧：报警信息）

在主界面有侧，找到参数设置并点击打开

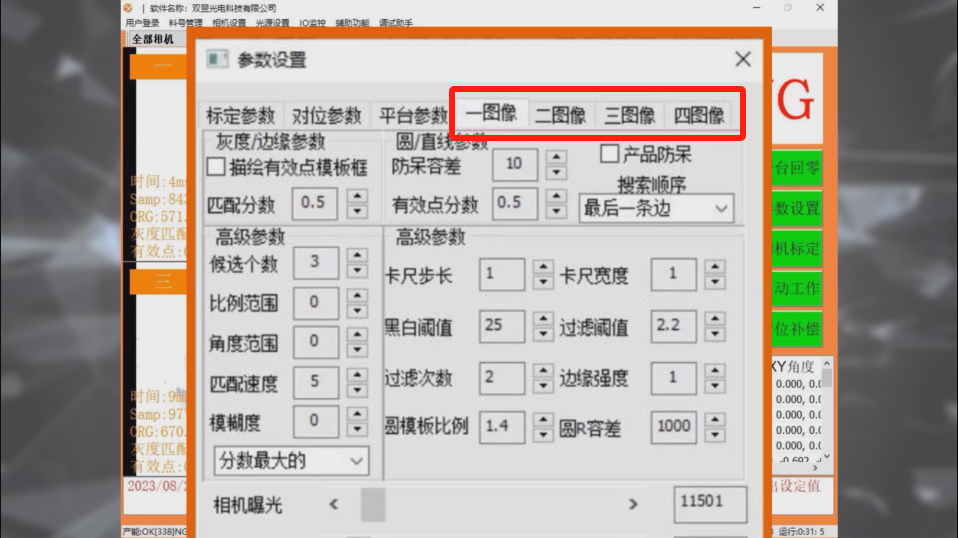

点击图像，切换到相机图像界面

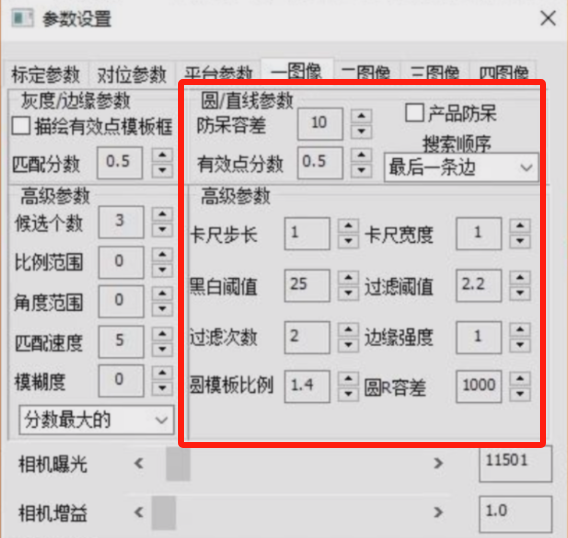

圆/直线工具参数：相对应本系统图像学习方法有：“圆形”、“直线交点”、“单直线”。

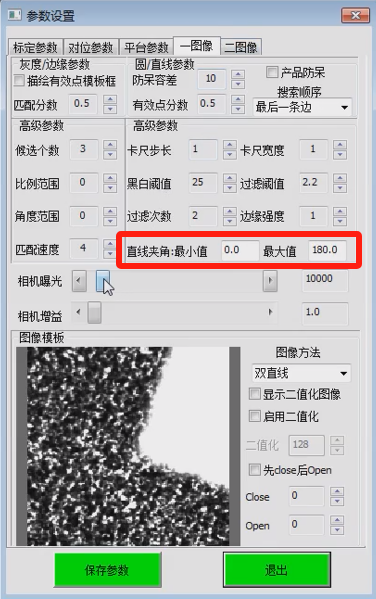

直线夹角：此功能只有使用“直线交点”/“单直线”工具时方可生效。使用“直线交点”工具即两条直线的夹角；使用“单直线”工具即单直线与相机X水平向右方向为0度的夹角；

注释：以上每个参数的参考设置值为常规设置状态，实际情况可根据图像效果做相应的微调整。
