印制线路板中的AOI技术

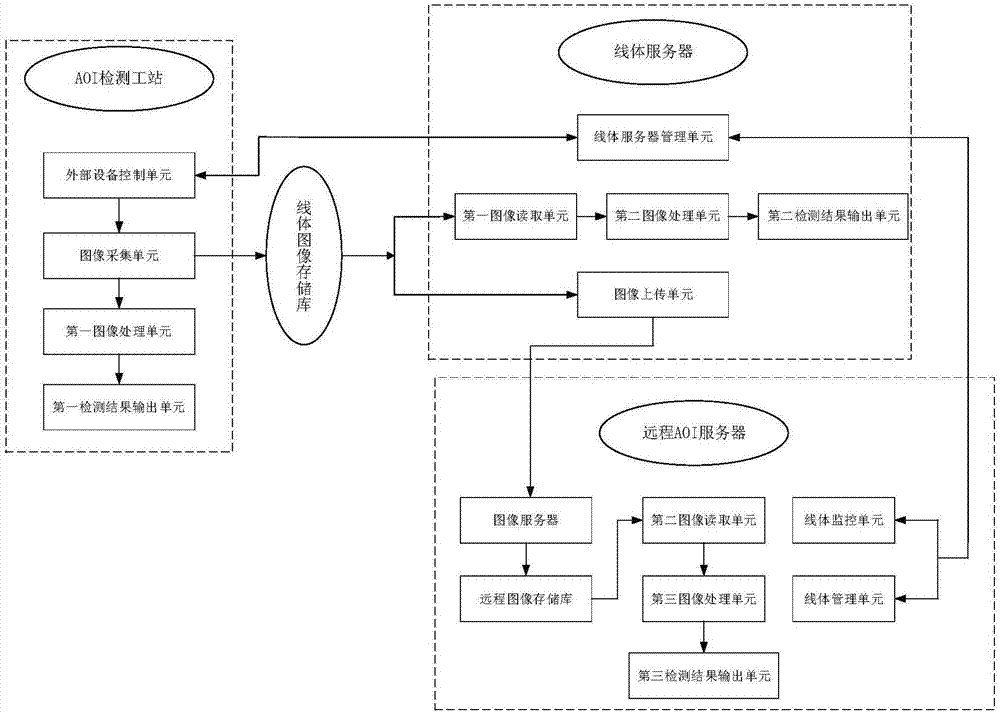

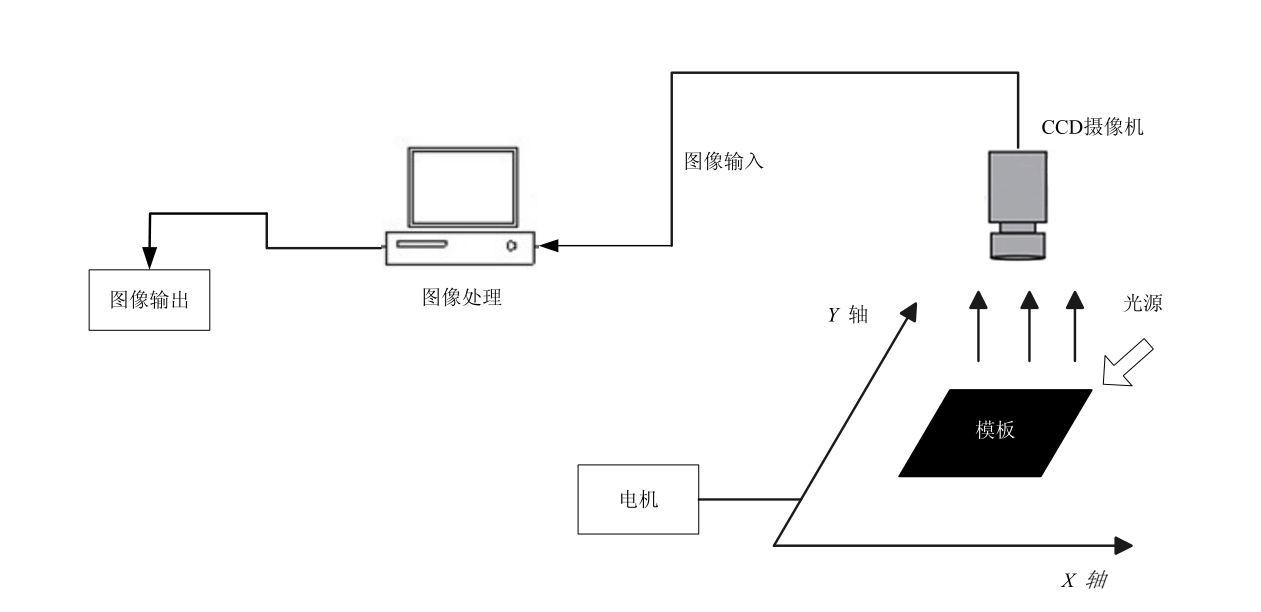

印刷电路板（PrintedCircuitBoard，PCB）的生产过程繁琐、工序复杂，在生产过程中容易产生各种缺陷。相比传统的人工目检和常用的电测法，自动光学检测（AutomaticOpticInspection，AOI）具有提高检查准确性、避免元器件机械损伤等优势，可以提高PCB的检测效率，对于PCB生产过程中的缺陷检测具有非常重要的实用意义。

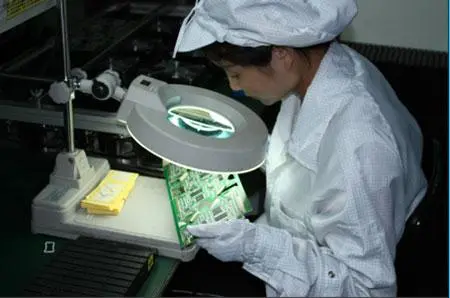

人工视觉检测（也叫人工目测）法是最为传统的一种检测技术，它是由人工操作员来完成对电路板的检查。该过程要求许多操作员在装配线的工位上，使用显微镜和电路覆盖图来找出丢失的元件、错误的贴放位置。但是随着PCB的发展与规模化生产，在超过50个工序的监测过程中迫切地需要把人们从人工检查这种枯燥的体力劳动中解放出来。况且人工目检带有很大的主观性，对于高度复杂的表面贴装电路板，人工目检不可靠也不经济。人工目测速度慢，花费大，不能确保高质量，废品率高。

人工检测也不适用于多层板的检测，举个例子，在放大镜的帮助下人工检测的查错率大约是90%，可是在多层板（6层）的情况下，效率降到了50%。电测法又称接触测量法，是PCB检测早先使用的一种较为有效的在线测试方法。电测法能找到类似短路和开路之类的错误，而其他的缺陷则需要采用一些其他的测试方法。潜在的缺陷如线宽或间距不明显，还有内层板的铜过量等缺陷均会导致最终PCB板的错误检测不出来。现在PCB正在朝着高密度化的方向发展，高引脚数量使电气节点不断上升，而且许多PCB设计中采用了高频信号，使设计者尽量避免布置测试点，这使得它的局限性也越来越大。

AOI检测具有以下一些优点

1、它可以识别诸如非规格、线宽、线距、元器件缺失、漏焊等缺陷。电测法不能一直跟踪检测这些缺陷，而且线宽较窄的导线在长时间通过相当大的电流时会烧毁。当高频电流通过时，这些缺陷会导致漏、寄生电容、电阻抗或者互感。因此，在电测过后，PCB板的电气性能仍然不达标，无法使用。用AOI检测则可以避免电测的不足。

2、AOI可以检测PCB的底板以及在着手生产的过程中提供严格地生产控制。

3、AOI是非接触的检测，因此可以避免机械损伤。

4、电测法是昂贵的，它需要一定数量的固定检测设备。早在20世纪末，欧美和日本的许多从事SMT检测设备制造的厂商就已经开始致力于研发用于替代人工目检的AOI设备。
