机器视觉光源中的【同轴光源】分类及特点和应用

图中光源皆为演示模型

机器视觉系统中的同轴光源是一种特殊的照明技术，它能有效提高图像的质量和精度。同轴光源通过特定的光学设计，使光线垂直照射到被观测物体上，大大减少了光线散射和反射造成的影响。这种照明方式非常适合于检测表面细节，例如划痕、瑕疵、印记以及其他微小特征。

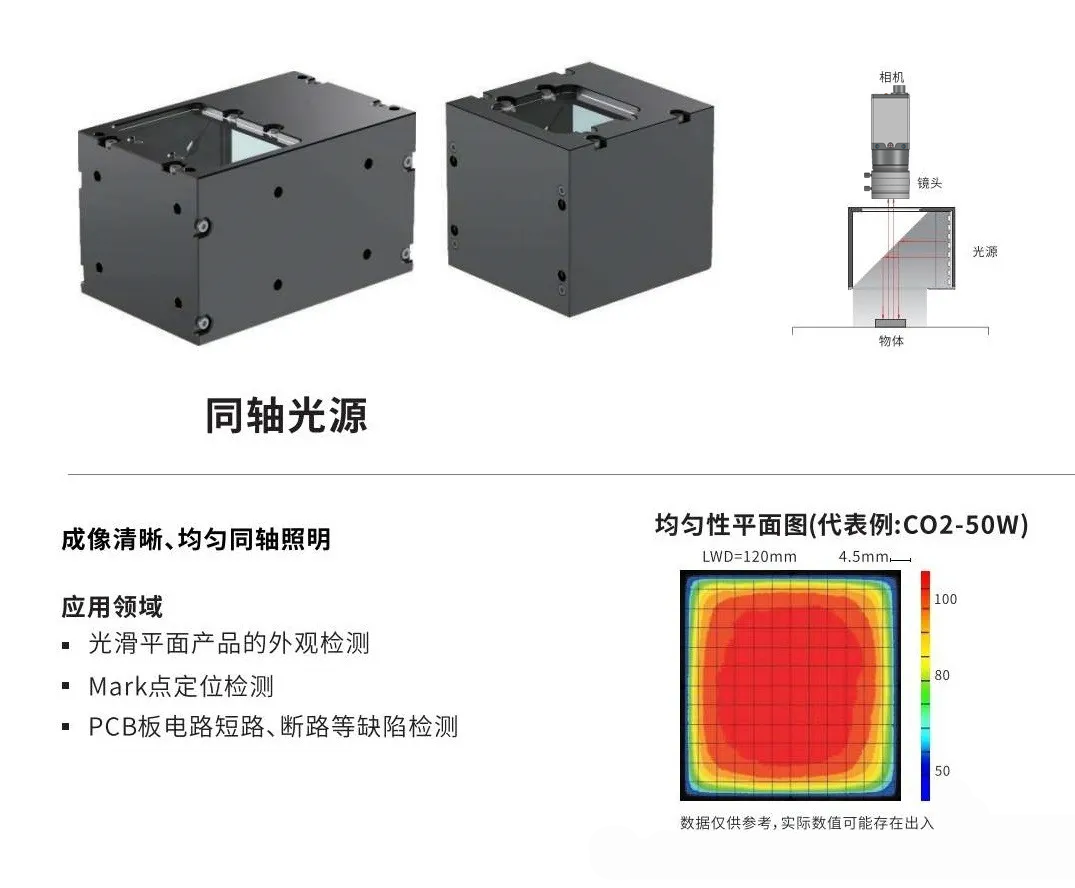

1. 同轴光源

这是最常见的同轴光源类型，适用于各种常规的机器视觉任务，如零件检测、装配线质量控制和一般的工业检查。它的设计旨在提供一种无阴影、均匀的照明解决方案，以便于从各种角度捕捉清晰的图像。

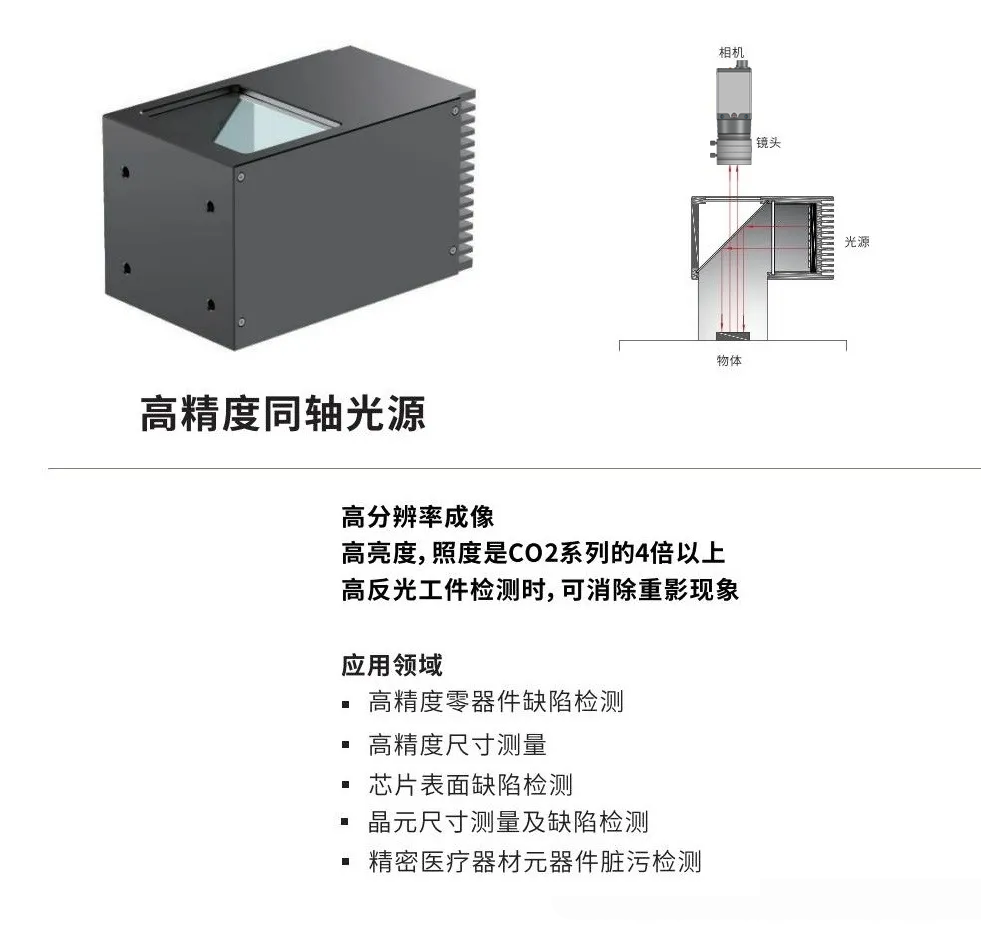

2. 高精度同轴光源

高精度同轴光源能够提供非常精细的光线控制，适合于高精度测量和检测任务。这类光源通常用于芯片制造、电路板检测和精细机械部件的质量控制，它们能够揭示出材料表面微小的缺陷，如微划痕或微小异物。

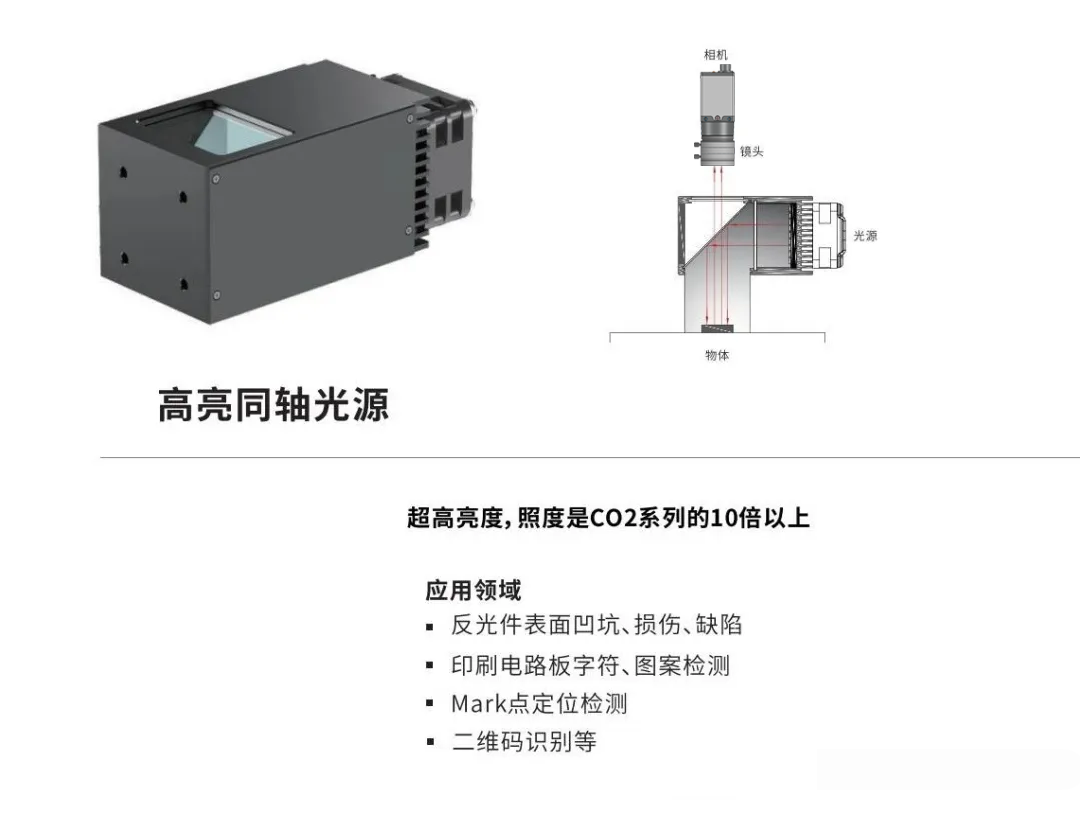

3. 高亮同轴光源

高亮同轴光源设计用来处理反光性强的物体，如金属、玻璃或者塑料。它们通过提供高强度的均匀光线，有效避免了因表面反射造成的图像失真，使得机器视觉系统能够准确地进行颜色判断和表面结构分析。

4. 平行同轴光源

平行同轴光源使用特殊的光学元件产生几乎平行的光线，这对于需要高度一致性光照的应用非常关键。它们常用于测量标准化的工件，如汽车零件和精密工具，以及其他需要极高光照一致性的场景。

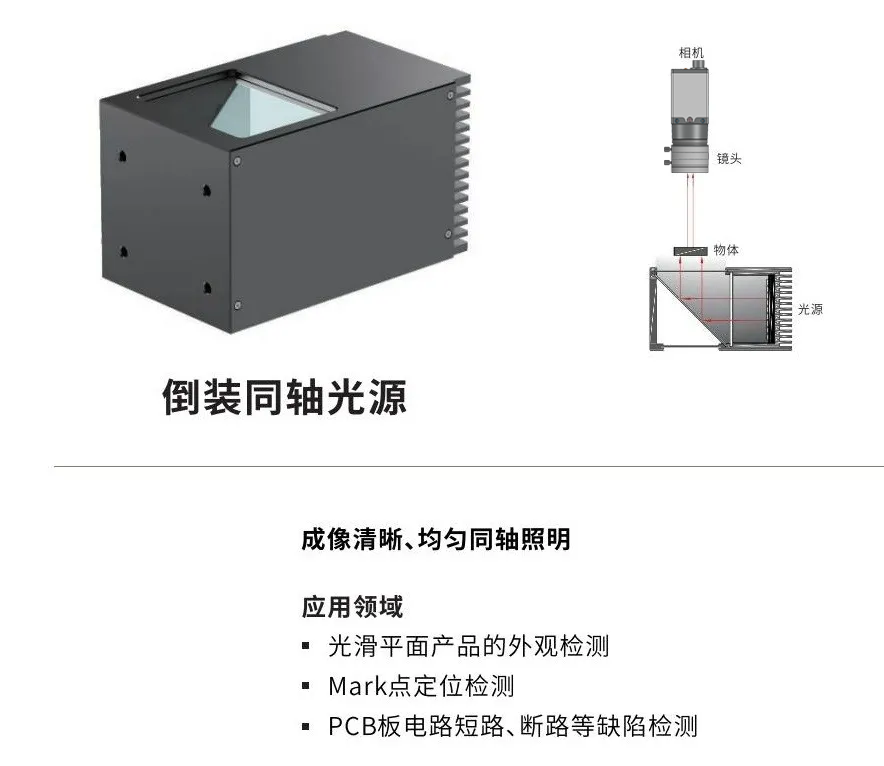

5. 倒装同轴光源

倒装同轴光源通常用于需要从多个角度照射的场合，尤其适用于对物体表面进行全方位无阴影的检测。它可以提供均匀的照明，确保图像处理算法能够有效地提取特征。倒装设计还有助于减少设备的空间占用，使得整个机器视觉系统更为紧凑。

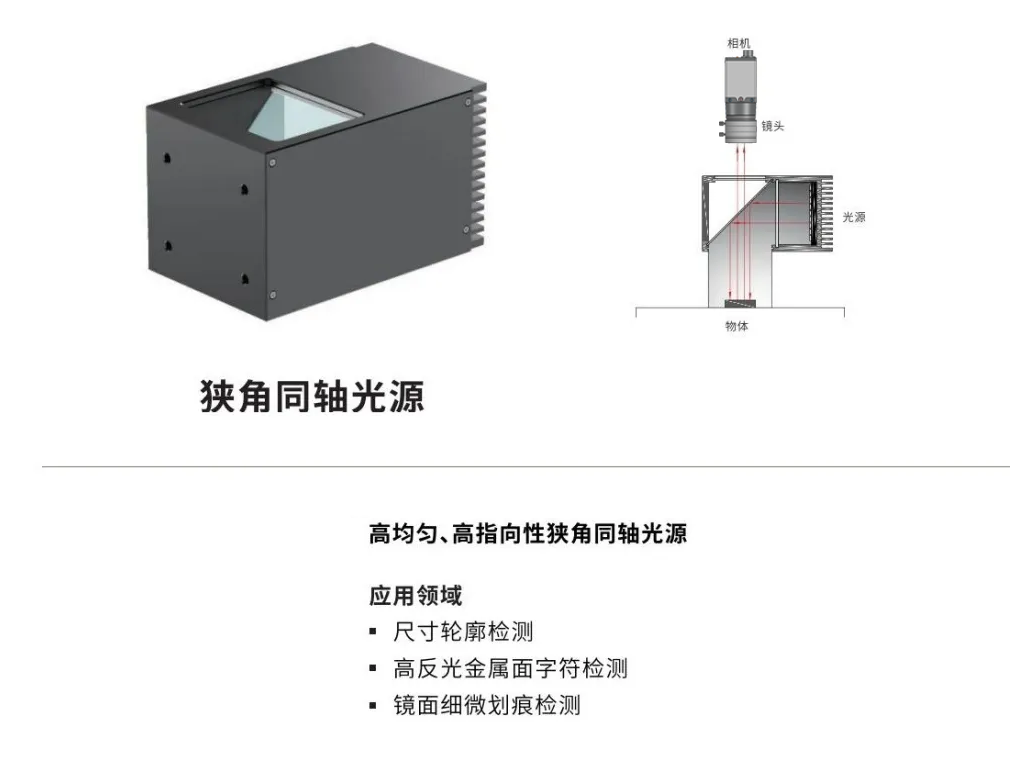

6. 狭角同轴光源

狭角同轴光源特别适合于狭小空间的应用，可以集中光线在一个小区域内，常用于小型或精密组件的检测。这种光源对于识别小物体的细节特别有效，如电子元件的引脚、焊点等。

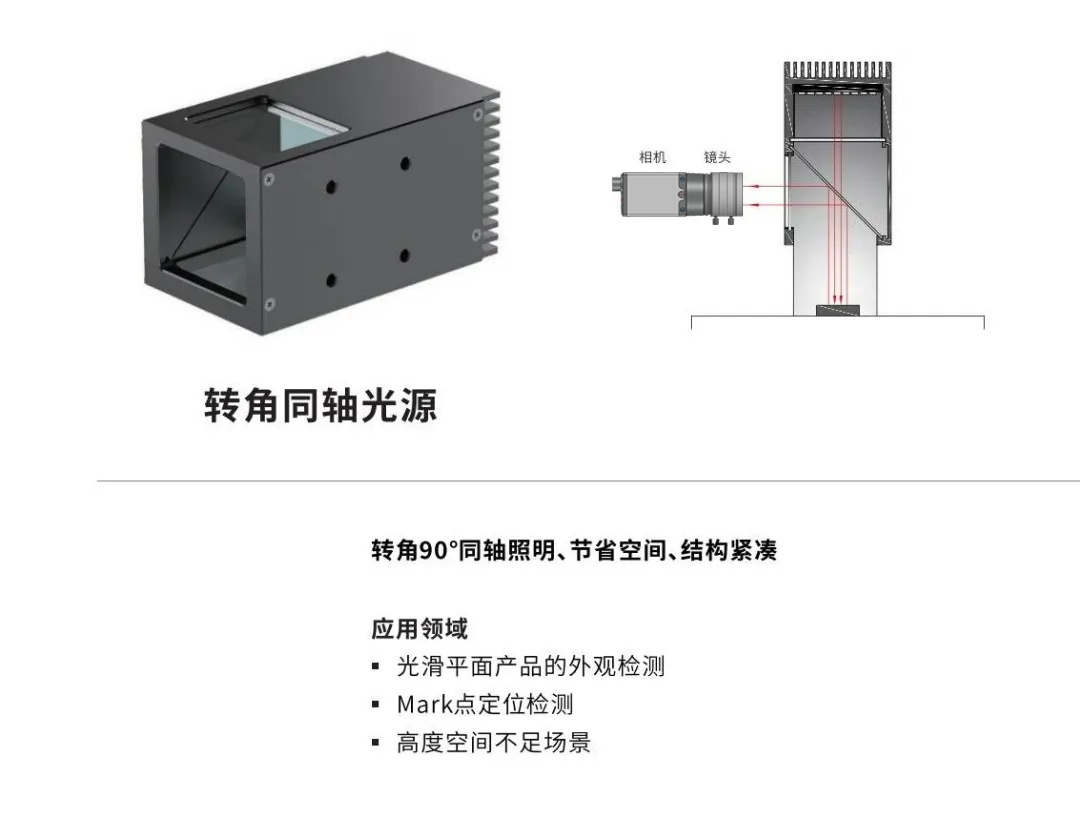

7. 转角同轴光源

转角同轴光源设计用于特殊的视觉检测需求，特别是在物体需要从特定角度被照射时。例如，在自动化装配和检测中，某些部件可能由于其安装位置，需要从侧面或倾斜角度进行观察和检测。
