双翌7010 / 7230 / 7430 / 5200 / 5230系列工控机电源拆卸与安装流程说明

本教程适用于双翌7010、7230、7430、5200、5230系列的工控机（以实际机型为准）

一、工控机电源拆卸方法

1.首先卸下工控机挡板的两颗螺栓，将工控机的挡板拆下。

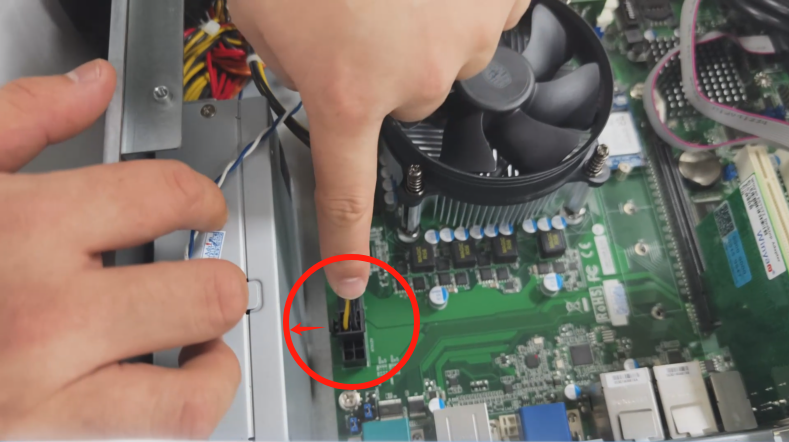

2. 将此处的接口拔出，注意拔出是要将卡扣按住，才能拔出。

3.下一步再将此处的电源接口拔出，同理要按住卡扣拔出，拔出后旁边较小的一个接口也会顺势拔下。

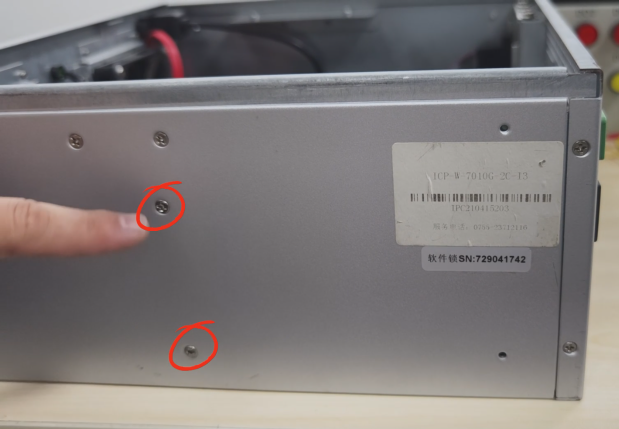

4.接口拔完后需要将电源螺丝卸下，先将侧边的两颗卸下，再将另一侧的四颗螺丝卸下。

5.（注：拔出前先确认下线材有没有被扎带捆住，有的话要剪掉再拆电源）所有螺丝拆除后，将电源轻轻拆除即可；

二、工控机电源安装方法

1.第一步，首先将配件组装好，确认好方向，将配件对齐此处两个螺丝孔，上螺丝扭紧。

2.下一步将接口接上，确认好接口方向后再插入，可以看到插的是靠内的四个口。

3.下一步将较小的电源接口凸起朝外，插在靠左的位置，下一步将较大的电源接口，凸起朝外，插在剩余的位置上，注意：插入接口时听到卡扣发出声响才算是完全插入。

4.下一步将电源轻轻放进工控机，注意电源口位置要对接好，突出放置。

5.将两侧的螺丝扭上，在上螺丝时，可以先将两侧最上边的螺丝扭上，这样可以固定好电源，方便将剩余螺丝扭上。

6.将剩余的四颗螺丝扭上，完成电源的组装。

本教材是关于双翌7010/7230/7430/5200/5230系列的工控机该如何进行电源的拆卸与安装，旨在教会用户如何进行电源的更换，方法适用于以上系列机型，特殊情况以实际为准。
