机器视觉知识分享——视觉光源专业术语科普

1.鲁棒性

鲁棒是Robust的音译。也就是健壮、强壮、坚定、粗野的意思。

是说在一定（结构，大小）的参数摄动下，维持某些性能的特性；根据对性能的不同定义，可分为稳定鲁棒性和性能鲁棒性，因此鲁棒性通常指系统的健壮性。

2.闪频灯

充有特定气体，按一定频率发光的气体放电灯。

3.外触发

通过外部的信号脉冲来使相机启动。

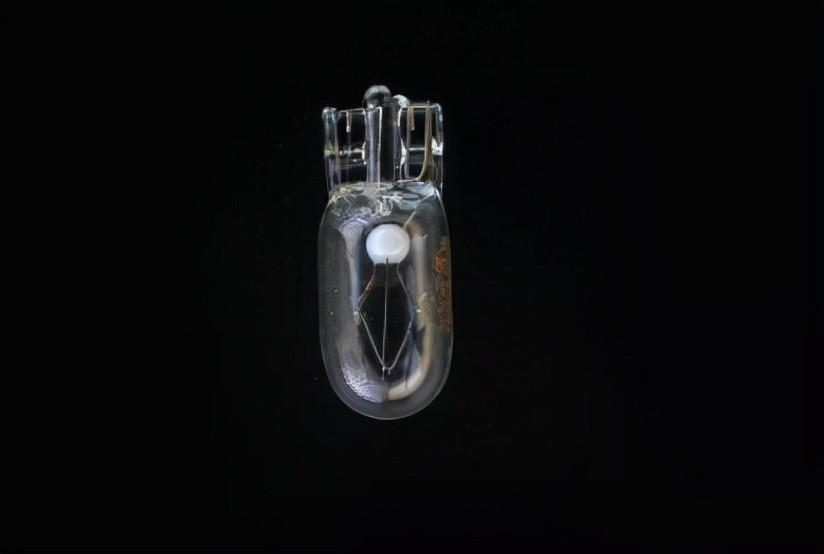

4.卤素灯

又称为钨卤灯泡、石英灯泡，是白炽灯的一个变种。

是在灯泡内注入碘或溴等卤素气体。在高温下，升华的钨丝与卤素进行化学作用，冷却后的钨会重新凝固在钨丝上，形成平衡的循环，避免钨丝过早断裂。因此卤素灯泡比白炽灯更长寿。

5.CCD

CCD是ChargeCoupledDevice)的缩写，意为电荷耦合器件，是20世纪70年代初发展起来的新型半导体集成光电器件。CCD器件按其感光单元的排列方式分为线阵CCD和面阵CCD两类。

6.线阵CCD

线阵CCD：结构简单，成本较低，可以同时储存一行电视信号。

由于其单排感光单元的数目可以做得很多，在同等测量精度的前提下，其测量范围可以做的较大；并且由于线阵CCD实时传输光电变换信号和自扫描速度快、频率响应高，能够实现动态测量，并能在低照度下工作。

所以线阵CCD广泛地应用在产品尺寸测量和分类、非接触尺寸测量、条形码等许多领域。

7.面阵CCD

面阵CCD可以同时接受一幅完整的光像。

面阵CCD有行间转移（IT）型、帧间转移（FT）型和行帧间转移（FIT）型三种。

8.线阵CCD与面阵CC对比

对于面阵CCD来说，应用面较广，如面积、形状、尺寸、位置，甚至温度等的测量。

面阵CCD的优点：

可以获取二维图像信息，测量图像直观。

面阵CCD的缺点：

像元总数多，而每行的像元数一般较线阵少，帧幅率受到限制。

而线阵CCD的优点是一维像元数可以做得很多，而总像元数角较面阵CCD相机少，而且像元尺寸比较灵活，帧幅数高，特别适用于一维动态目标的测量。

以线阵CCD在线测量线径为例，就在不少论文中有所介绍，但在涉及到图像处理时都是基于理想的条件下，而从实际工程应用的角度来讲，线阵CCD图像处理算法还是相当复杂的。

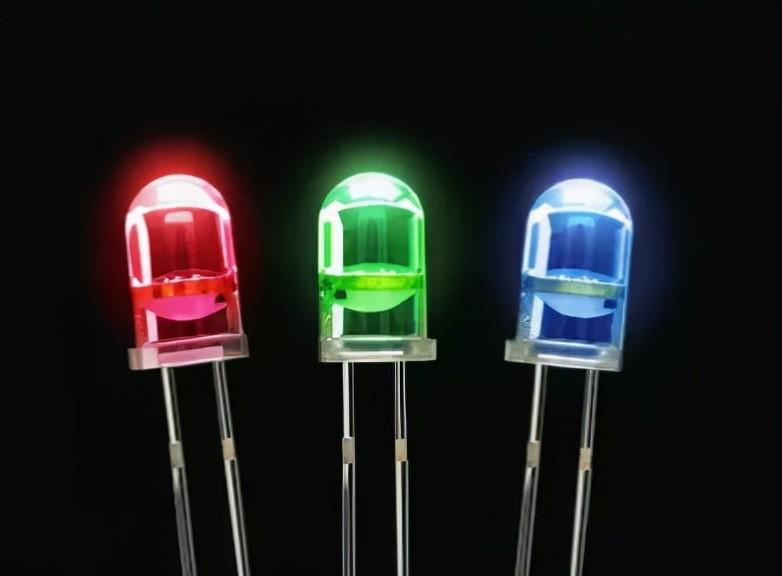

9.发光二极管

发光二极管LEDLightEmittingDiode,LED：一种新型的固态照明器件。

10.滤光片

能够衰减光的强度、改变光谱成分的光学组件。

能衰减光强度，改变光谱成分或限定振动面的光学零件。

11.像元

数字影像的基本单元，组成数字化图像的基本单位。

我们一般所说的分辨率就是指像元的个数。

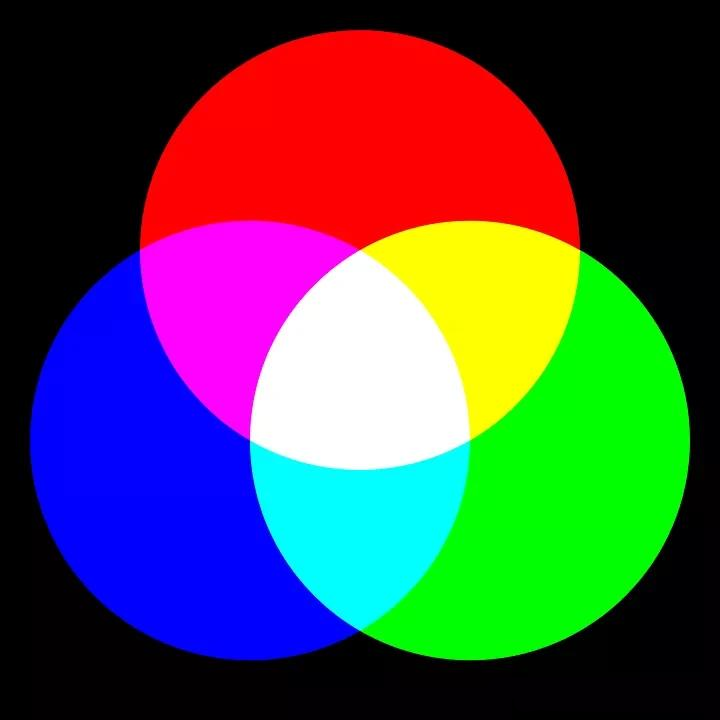

12.RGB

RGB色彩模式（也翻译为“红绿蓝”，比较少用）是工业界的一种颜色标准。

通过对红(R)、绿(G)、蓝(B)三个颜色通道的变化，以及它们相互之间的迭加来得到各式各样的颜色的；RGB即是代表红、绿、蓝三个通道的颜色，这个标准几乎包括了人类视力所能感知的所有颜色，是目前运用最广的颜色系统之一。

13.对比度

屏幕上同一点最亮时（白色）与最暗时（黑色）的亮度的比值，高的对比度意味着相对较高的亮度和呈现颜色的艳丽程度。

14.功率Power

光源的发光（热）能力，同型号的灯，红黄的功率通常要小，而绿蓝白则要高。

使用寿命WorkingLife：是指LED颗粒本身从一开始工作时的全光亮到衰减到开始的某个百分比时的时间。

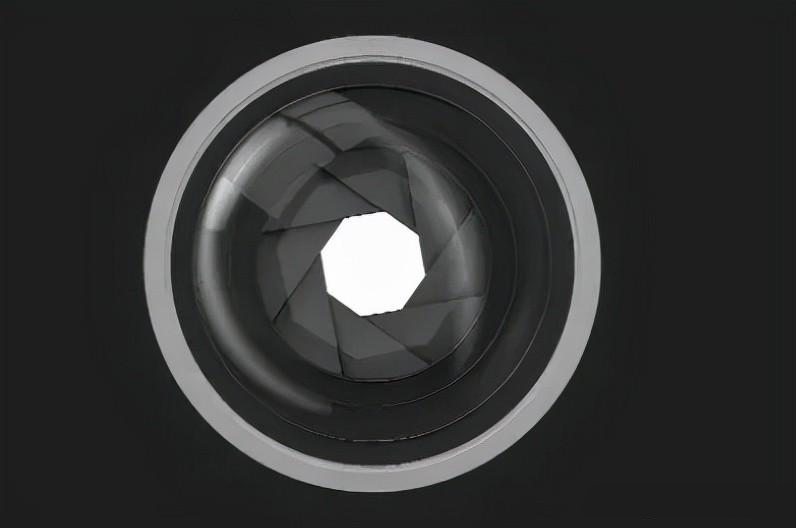

15.相对孔径

光学镜头的重要参数之一，用镜头的有效孔径（除广角镜头外一般就是最大一级的光圈直径）和焦距之比表示。

16.电缆长度

电缆长度CableLength：光源的电源线的长度。

17.光源颜色

光源颜色Lightcolor：光源的颜色，红绿蓝白黄及组合。

18.漫射版

漫射板DiffusionPlate：将光源直射光变成漫射光的一种型材。

19.安装尺寸

安装尺寸InstallationDimensions：是指光源本身的物理尺寸。

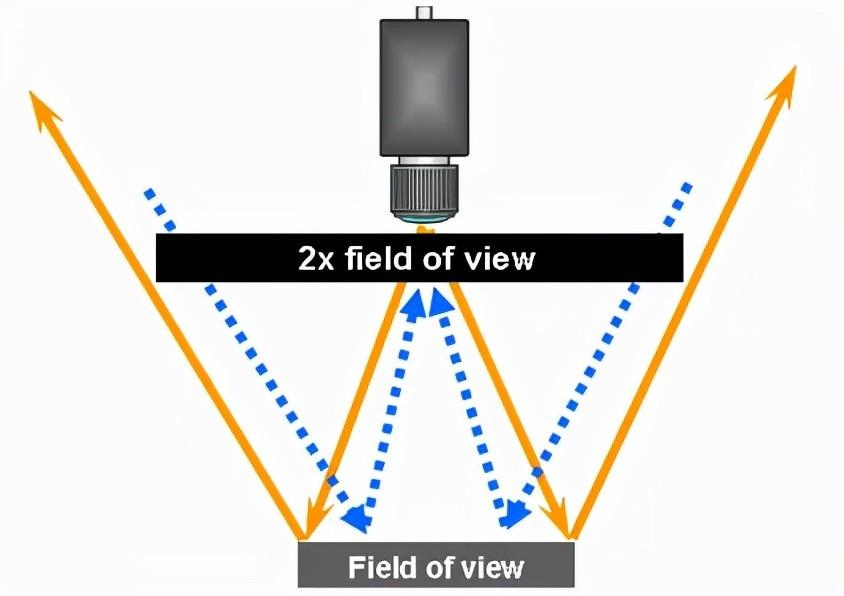

20.照射原理

照射原理IlluminationTheory：是指光源能正常工作时的常用摆放位置。

21.照射角度

照射角度IlluminationAngle：是指光源LED的主发射光束与某标准基线之间的夹角。

22.电压

电压Voltage：光源的输入电压，常见的是24V，12V，5V，也有其它一些特殊的，需要大功率的如48V，60V等。

23.LED类型

LED类型LEDType：插针工作（DIP），贴片工作（SMD）及大功率LED、直流LED、交流LED等，还可以考虑尺寸等。

24.波长

波长Wavelength:白色光源是复色光源，没得波长这种说法，只能讲色温，而红色、绿色、蓝色、紫外、红外都有相应的波长。

25.输入电压

输入电压InputVoltage：给控制器供电的输入电压值，通常100V~240VAC

26.输出电压

输出电压OutputVoltage：控制器输出的电压，一般有5V，12V，24V直流

27.输出电流

输出电流OutputCurrent：控制器输出的电流。

28.输出功率

输出功率OutputPower：控制器能够给光源等提供的最大功率。

29.交流AC

交流AC：市电类的交流电源

30.直流DC

直流DC：一般的光源、控制器输出都是直流

31.旋钮Knob

旋钮Knob：调用输出电压值的控制旋钮。

32.输入端口

输入端口InputPort：给产品输入的端口

33.输出端口

输出端口OutputPort：产品输出的端口，如供电输出端，触发输出端

34.IO口

IO口：用于输入与输出的接口，通常讲的仅仅是输入输出的口，而不指数据及通信口

35.通道

通道channel：指输入或输出的端口数量。

36.触发

触发Trigger：通过较弱的推动手段激起某种变化。

控制器中的数字控制器、频闪控制器都是支持上位机开发的。上位机开发一般会牵扯到的概念是软件控制光源的亮灭，及相应的亮度，软件可以控制亮的时间、亮的频率等。

37.模拟控制器

模拟控制器AnalogPowerSupply：光源供电控制端是模拟信号，即最为常见的使用手动调整光源亮度的控制器。

38.数字控制器

数字控制器：DigitPowerSupply：光源供电控制器的控制量为数字信号，一般可以为面板控制或者使用串口、并口等端口由上位机进行控制。

39.频闪控制器

频闪控制器，即供电的电压只是在瞬间进行闪亮。

而且其闪亮的过程电压通常比LED颗粒的额定电压要高许多，从而使光源能够在闪光的瞬间可以得到比较亮的照明。其作用类似于民用相机中的闪光灯。

40.恒压

恒压ConstantVoltage：即输出的电压是恒定不变的，有变化的只是电流。

41.恒流

恒流constantcurrent：即输出的电流是恒定不变的，有变化的只是电压。
