PE保护膜高精度视觉模切应用

PE膜，即聚乙烯薄膜，是家电行业中广泛使用的一种保护膜材料。它以其质轻、柔软、透明度高以及易加工成型的特性，成为保护家电表面免受划痕、灰尘和污染的理想选择。PE膜不仅具有良好的物理性能，还具备较低的成本优势，因此在家电制造和运输过程中扮演着重要角色。

在家电生产过程中，PE膜常常需要根据家电产品的具体形状和尺寸进行定制裁剪，即模切工艺。模切工艺通过精确的刀具，将PE膜切割成与家电表面完美贴合的形状，以实现最佳的保护效果。这一过程要求高度的精确度和效率，以确保家电产品在出厂时能够拥有完美的外观和有效的保护，否则可能会造成产品的磨损、外观的破坏，这样就影响了产品的售卖。所以如何裁切适合的PE保护膜不是一件小事

模切机在PE膜的模切加工过程中，通过使用MasterAlign视觉对位软件，将为整个生产流程带来了革命性的变革。MasterAlign视觉软件是双翌公司为适应市场快速发展及各种应用场合需求而开发的一款通用型视觉对位软件，作为业界最简单的视觉定位，对位软件，却有着绝不简单的软件功能，它可以为模切机加工PE膜的精准模切提供了强大的技术支持。

优点一：高精度定位
MasterAlign视觉软件能够实时捕捉并分析PE膜及待加工家电产品的图像信息，CCD相机抓取材料的MARK点，再通过精确的算法计算出最佳切割路径和位置，实现微米级的定位精度，对位能够精准的控制在1~2丝。这不仅大大提高了模切机生产的准确度，极大的减少了PE膜材材料浪费和返工率，节省了用料成本。

优点二：智能化调整
MasterAlign视觉软件具备强大的智能分析能力，能够自动适应不同型号、不同尺寸的家电产品，能够做到快速的换型，快速的调整切割参数，同时也确保每一次模切都能达到最佳的效果。这一特性使得生产线更加灵活，也能节省因为不同应用而造成的额外花销，助力企业快速响应市场需求的变化。

优点三：质量追溯与数据分析
MasterAlign视觉对位软件还具备完善的数据记录与分析功能，能够实时记录每一次模切的数据，包括切割位置、精度、速度等，为质量追溯和工艺优化提供可靠依据。用户可以通过导出的数据进行产线的分析，企业可以通过数据分析不断改进生产流程，提升产品质量，降低生产成本。

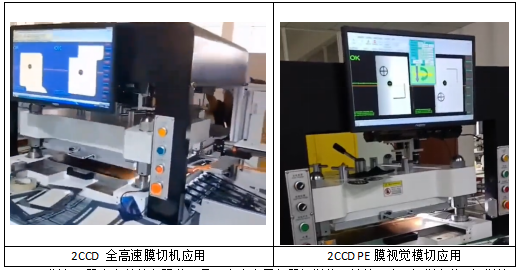

MasterAlign视觉软件在家电PE保护膜的模切加工中，超高的定位精度与视觉对位速度不仅显著提高了生产效率和产品质量，也是降低了大量的人力成本和膜材原材料的浪费。MasterAlign视觉对位系统在此PE保护膜中的应用模型如下：

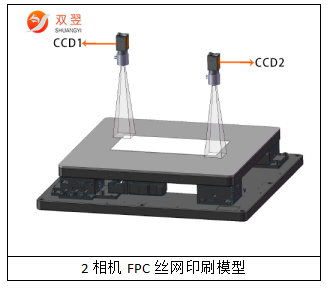

MasterAlign-2C双相机自对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中使用软件进行高精度的对位应用，对位精度可达±0.02mm，对位时间在0.4s内完成。

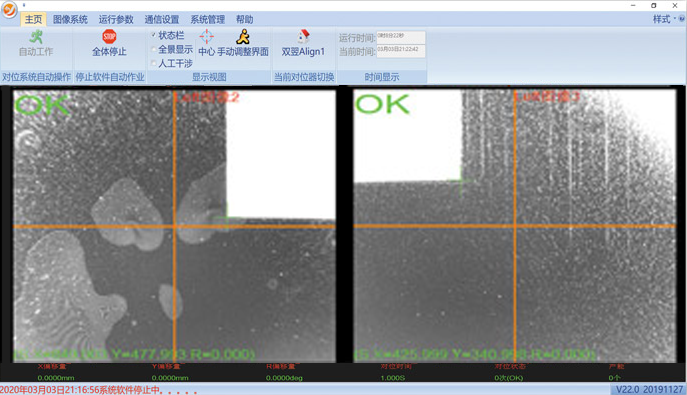

MasterAlign-2C软件主界面

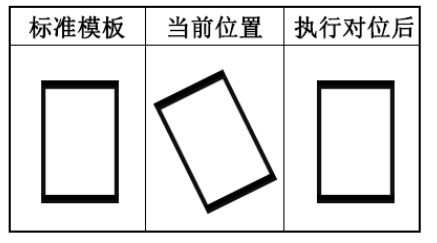

对位原理图示

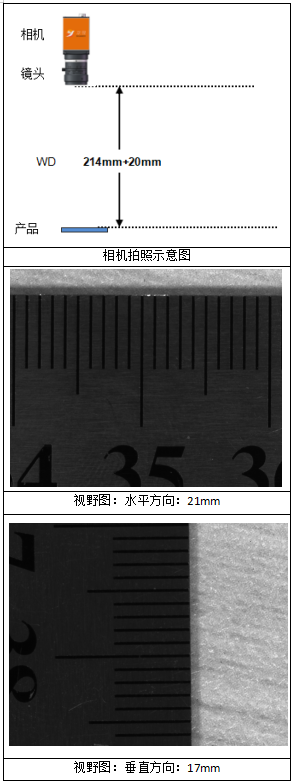

打光配置和实际Mark电拍照图如下：

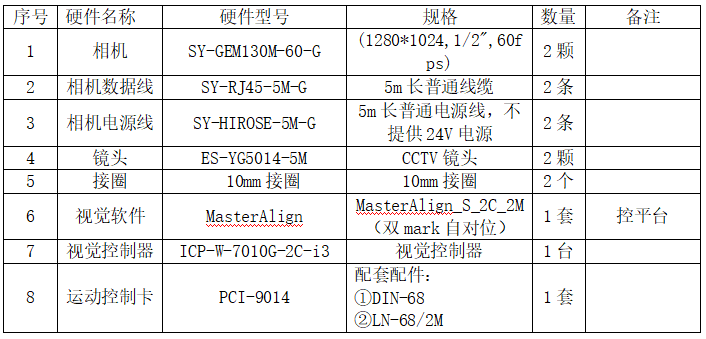

硬件配置清单如下：

此方案适用领域为:各式膜材、FPC、软硬结合板（R-FPC）、、多层板等材料的模切加工制造。

深圳市双翌光电科技有限公司是一家专注于机器视觉核心算法研究、视觉定位、视觉检测、CCD光学检测、视觉方案定制和研发与一体的高新技术企业。目前自主研发视觉系统，已在电子、包装、印刷、化工、食品、塑胶、纺织等多行业、多领域得到成功的应用与广泛好评。各级生产企业通过对机器视觉系统的现场应用，在实时监控产品生产质量、提高生产效率的同时，还可以大幅节约人工成本，是制造业在面向智能制造时代的最佳选择。
