OPP保护膜视觉模切应用

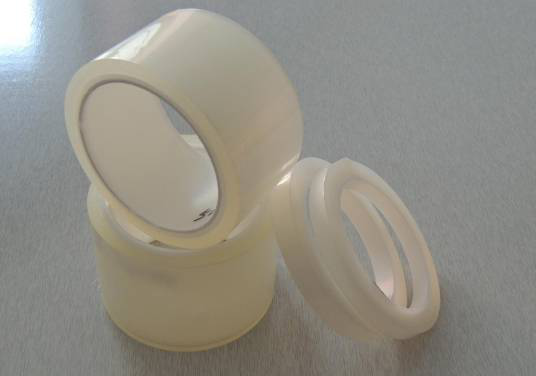

OPP保护膜是一种以OPP（定向聚丙烯）为基材的塑料薄膜，一面涂有亚克力胶水，并贴合离型膜（单层产品则不贴合离型膜）。它具有高透明度、平滑的表面、良好的耐温和耐候性，是一种非常重要的软包装材料。OPP保护膜无色、无嗅、无味、无毒，具有高拉伸强度、冲击强度、刚性、强韧性和良好的透明性。由于OPP薄膜表面能低，涂胶或印刷前需进行电晕处理，以提高其印刷适应性，从而获得精美的外观效果。OPP保护膜广泛应用于产品运输过程中的表面保护，如金属、薄膜、胶带的模切保护及转贴和保护，以及塑胶机壳、键盘等塑料件的保护。

OPP保护膜模切是模切行业中常见的一种加工方式，它包括多种类型的保护膜，如电脑保护膜、屏幕保护膜、笔记本电脑保护膜等。模切工艺中，首先要对OPP保护膜的外观进行测试，检验其硬度和外观平整度是否满足切割要求。然后，根据模切设备的状态和性能，调整刀片，按照正常生产过程启动生产。在模切过程中，需要注意模切机的正常运行状况，以保证生产质量，避免因操作精度不够而产生质量问题，如纵向条纹等。

MasterAlign视觉对位软件是一款专为模切行业设计的高效工具，它通过集成先进的视觉技术和智能算法，帮助企业在生产过程中实现精准对齐、提高生产效率，并大幅度降低操作难度和人工成本。MasterAlign软件具备高精度定位能力，能够实时捕捉并分析材料的图像信息，实现微米级的定位精度，对位能够精准控制在1~2丝。此外，它还具备智能化调整能力，能够自动适应不同型号、不同尺寸的产品，实现快速换型和调整切割参数。MasterAlign还具备质量追溯与数据分析功能，能够实时记录每一次模切的数据，为质量追溯和工艺优化提供可靠依据。通过使用MasterAlign视觉对位软件，模切生产能够实现更高精度的加工，减少材料浪费和提高生产效率。

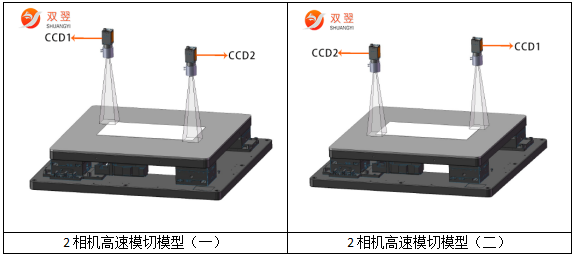

MasterAlign视觉对位系统在此模切应用模型如下：

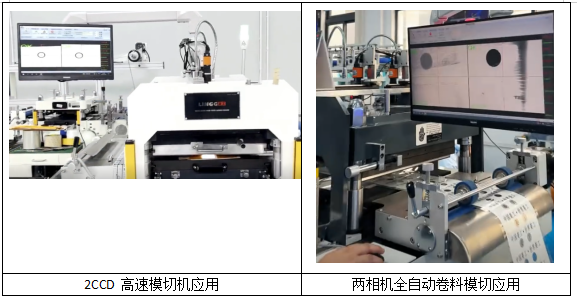

MasterAlign-2C双相机自对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中用户的模切机使用MasterAlign软件进行高精度的对位生产应用，在对位时候其精度可达±0.02mm，而对位时间在0.4s内完成。

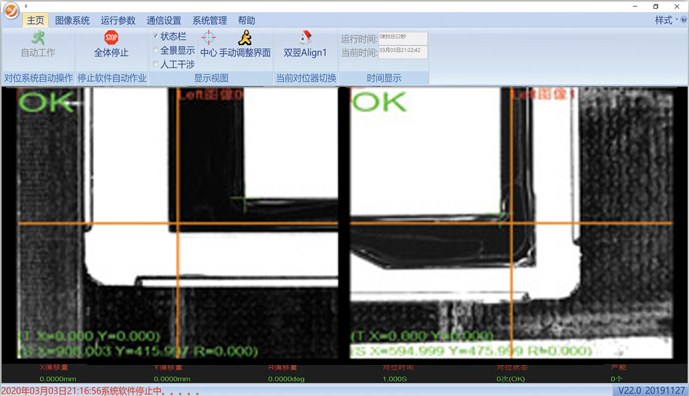

MasterAlign-2C软件主界面

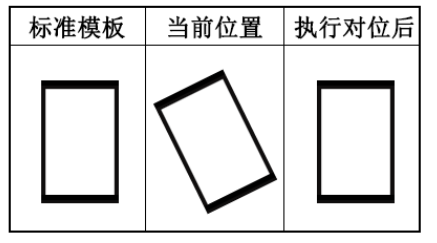

对位原理图示

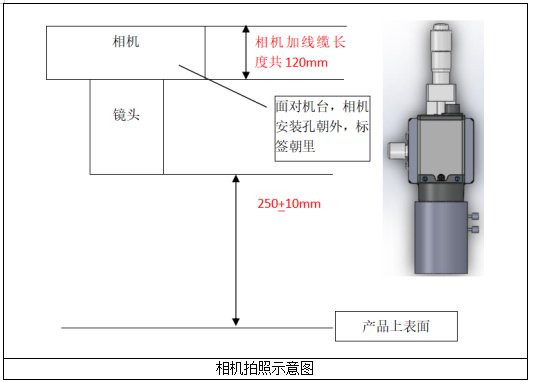

打光配置示意如下：

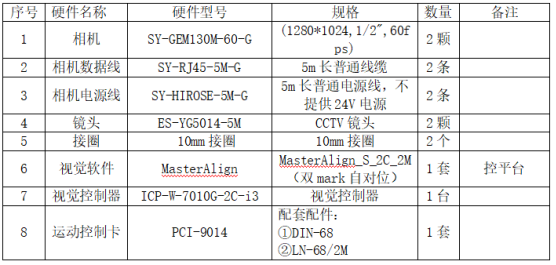

硬件配置清单如下：

此方案适用领域为:黄板纸、无纺布、美纹卷纸、PU皮革等卷料的视觉模切加工制造。
