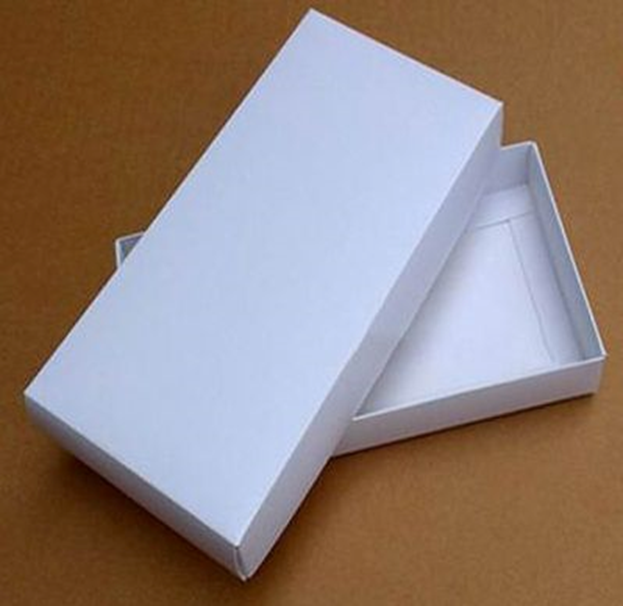

高速纸盒天地盖贴合应用

机器视觉技术在纸盒天地盖贴合过程中的应用，虽然带来了生产效率的提升，但也面临着一系列挑战。首先，定位精度要求极高，纸盒天地盖的贴合必须精确无误，以确保最终产品的外观和结构质量。然而，由于纸张材质的差异、尺寸变化、传送带运行误差等多种因素，实现这一高精度定位并非易事。其次，贴合速度要求快，在现代化的高速生产线上，纸盒天地盖的贴合必须在极短的时间内完成，这对机器视觉系统的实时性和响应速度构成了严峻考验。再者，生产现场的环境干扰也是一大难题，光线变化、尘埃、振动等不利因素都可能影响机器视觉系统的稳定性和准确性。

针对上述困难，MasterAlign视觉对位软件提供了有效的解决方案。该软件通过高精度相机和先进的图像处理算法，能够实现对纸盒天地盖的精确识别和定位。它不仅能够自动计算面纸和灰纸的偏移角度和坐标，还能将这些信息实时反馈给机械手，从而确保贴合过程的精确性和稳定性。此外，MasterAlign视觉对位软件具备快速的图像处理和响应能力，能够在极短的时间内分析相机捕捉到的图像信息，并立即指导机械手进行贴合操作，满足了高速生产线的需求。

在应对环境干扰方面，MasterAlign视觉对位软件也表现出色。通过先进的图像处理算法，它能够自动调整图像参数和识别算法，以适应不同的生产环境，确保贴合精度的稳定性和可靠性。同时，该软件还具备友好的人机交互界面，用户可以方便地进行视觉模板的切换和贴合位置补偿值的微调，大大提高了操作的便捷性和灵活性。

更重要的是，MasterAlign视觉对位软件无需依赖第三方机械手软件，即可实现机械手轨迹示教、路径规划、通讯测试等关键功能。这一特点不仅简化了操作流程，降低了维护成本，

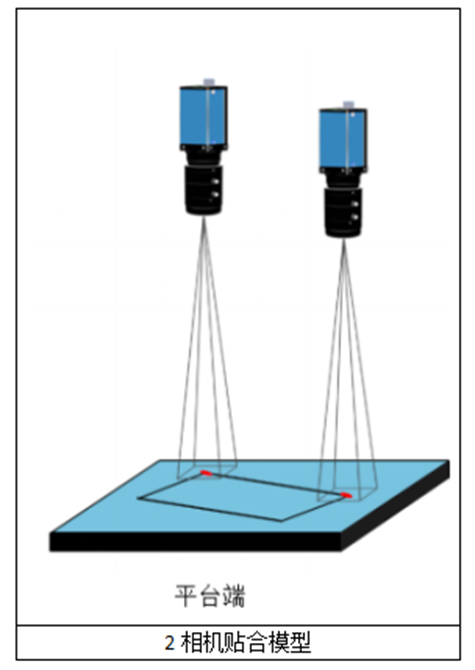

MasterAlign视觉对位系统在此贴合中的应用模型如下：

MasterAlign-2C两相机映射对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中使用软件进行高精度的对位应用，对位精度可达到±0.02mm，而工作中稳定保持对位时间在0.4s内完成。

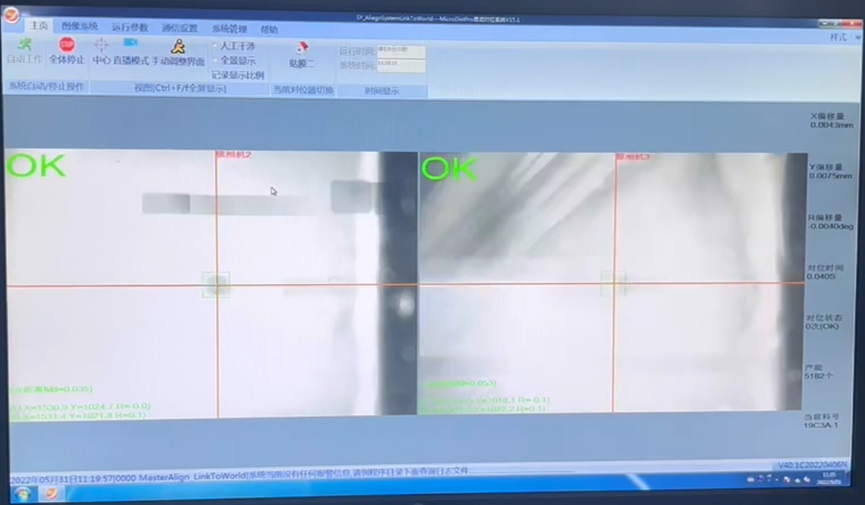

MasterAlign-2C软件主界面

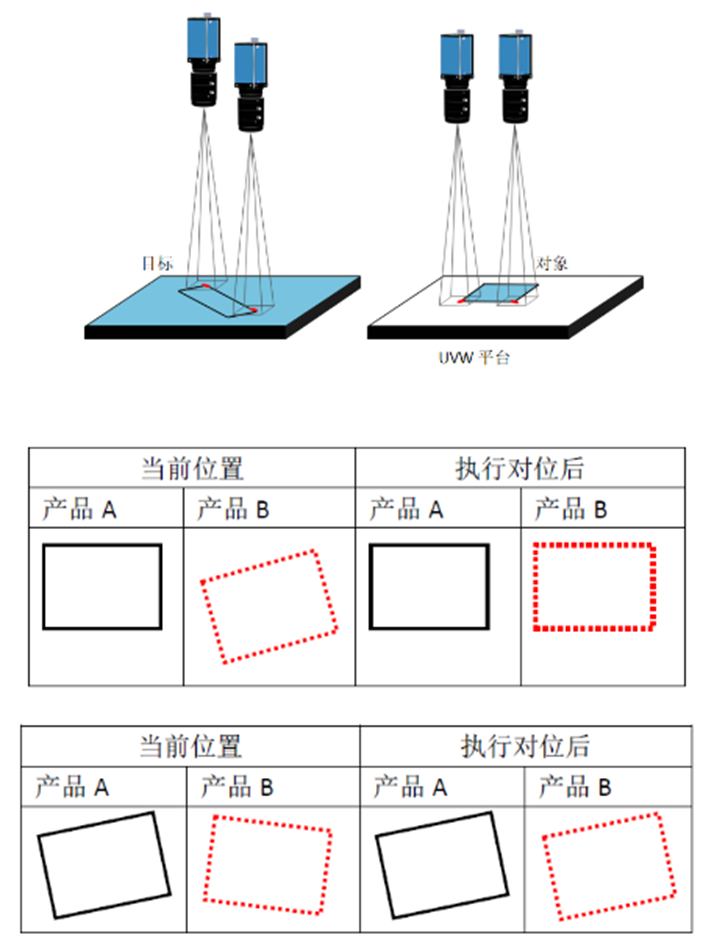

对位原理图示

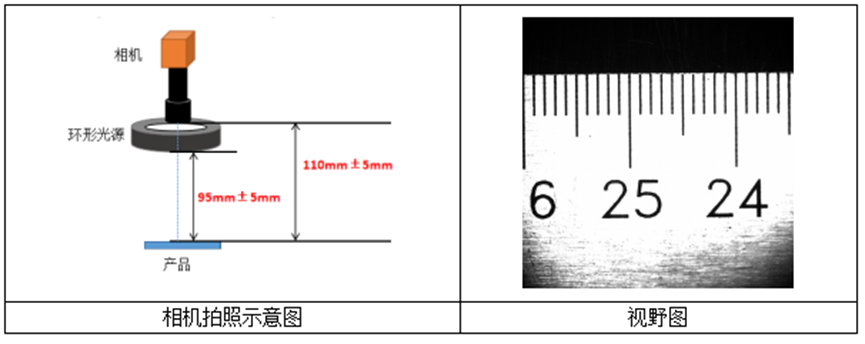

打光配置和实际Mark电拍照图如下：

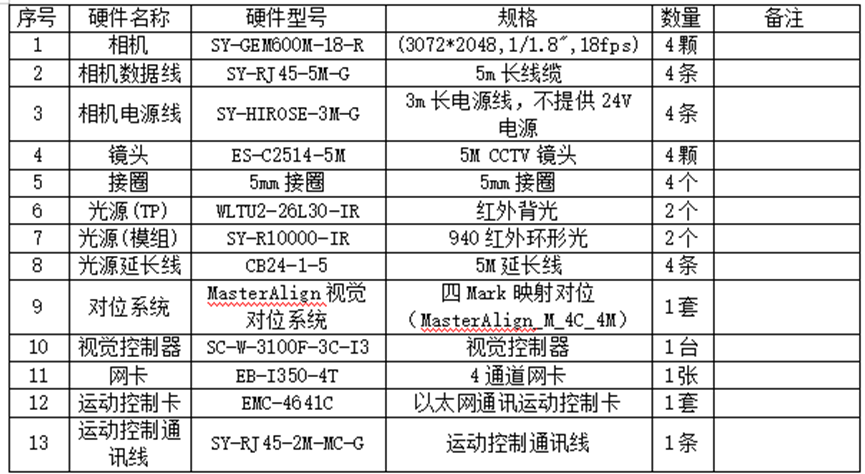

硬件配置清单如下：

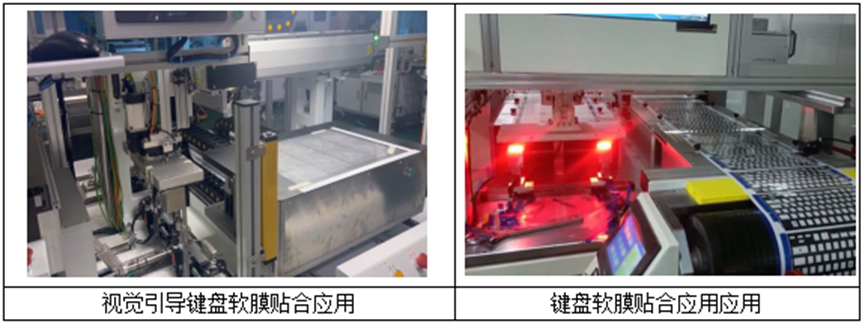

此方案适用领域为:FPC、软硬结合板（R-FPC）、柔性扁平电缆（FFC）、柔性触摸屏、TP、LCM、偏光片、光学胶、触摸屏、各式硬质平面与软质平面产品软对硬、软对软的贴合应用。
