视觉高速模切机应用

高速模切机作为工业生产中的关键设备，其速度和精度直接关系到产品的质量和生产效率。而在这一过程中，MasterAlign视觉对位软件发挥了至关重要的作用。高速模切机凭借其高精度、高效率、自动化的特点，广泛应用于印刷包装、电子制造、汽车制造等多个领域，成为实现自动化生产不可或缺的一环。而MasterAlign视觉对位软件，作为双翌公司专为模切行业打造的高效视觉应用软件，更是为高速模切机带来了革命性的提升。

MasterAlign视觉对位软件具备高精度定位、智能化调整、兼容性强、易于操作等特点。它能够实时捕捉并分析待加工材料的图像信息，通过精确的算法计算出最佳切割路径和位置，实现微米级的定位精度。同时，软件还具备强大的智能分析能力，能够自动适应不同型号、不同尺寸的材料，快速调整切割参数，确保每一次模切都能达到最佳效果。此外，MasterAlign视觉对位软件还支持多种硬件设备和控制系统，能够轻松接入现有的生产线，实现无缝对接，操作界面也简洁明了，易于上手。

在高速模切机中，MasterAlign视觉对位软件的应用极大地提高了切割精度和生产效率。软件能够实时捕捉材料的图像信息，精确计算出切割路径和位置，确保切割精度达到微米级，满足高品质要求。同时，软件的高速处理能力也缩短了切割周期，提高了生产效率。此外，由于切割精度高、定位准确，废品率也大大降低，节省了材料成本和生产时间。更重要的是，MasterAlign视觉对位软件能够自动适应不同型号、不同尺寸的材料，快速调整切割参数，实现了智能化生产，提高了生产线的灵活性和响应速度。

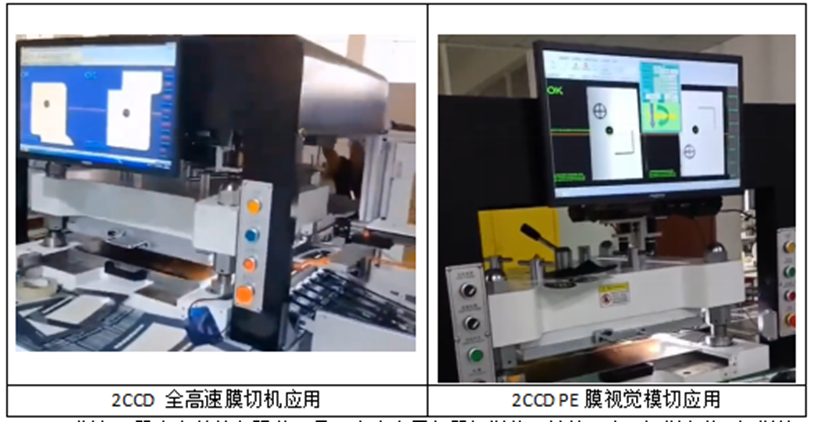

以卷对卷高速激光模切机为例，该设备在采用MasterAlign视觉对位软件后，成功取代了传统模切方式，不受切割图形限制，实现了对印刷后的成卷材料的连续自动模切。同时，采用高速振镜飞行切割技术，切割速度更快，后聚焦的光学原理让光斑更细，切割效果更好。此外，纠偏系统的配备也让自动收送料更精准，从而保证了模切的准确性。

综上所述，MasterAlign视觉对位软件在高速模切机中的应用，不仅提高了切割精度和生产效率，降低了废品率和生产成本，还为工业生产带来了显著的效益。它使得高速模切机更加智能化、自动化，为企业的生产和发展提供了有力的支持。

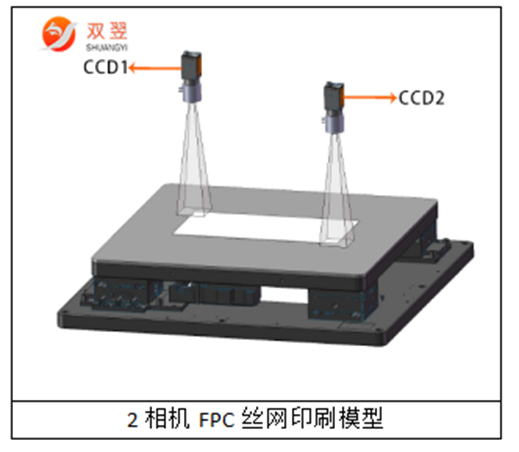

MasterAlign视觉对位系统在此应用中模型如下：

MasterAlign-2C双相机自对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中使用软件进行高精度的对位应用，对位精度可达±0.02mm，对位时间在0.4s内完成。

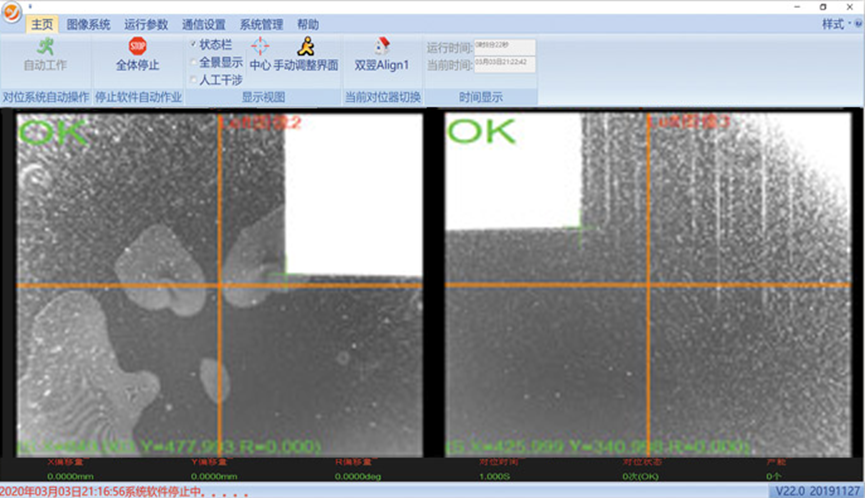

MasterAlign-2C软件主界面

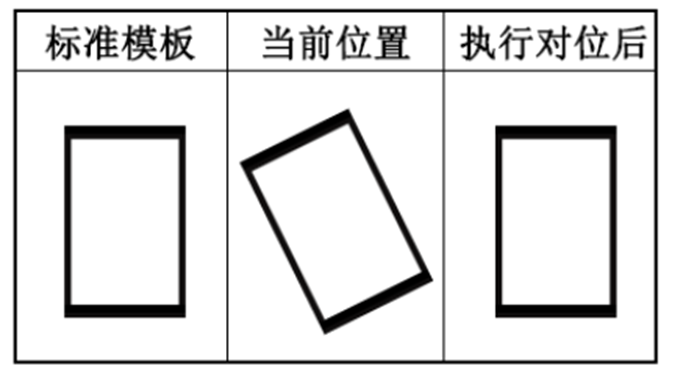

对位原理图示

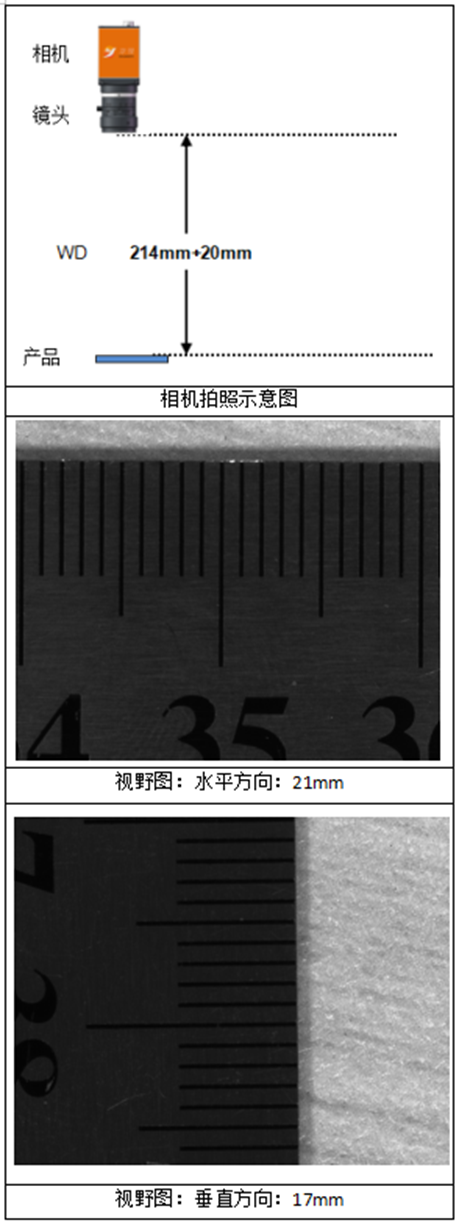

打光配置和实际Mark电拍照图如下：

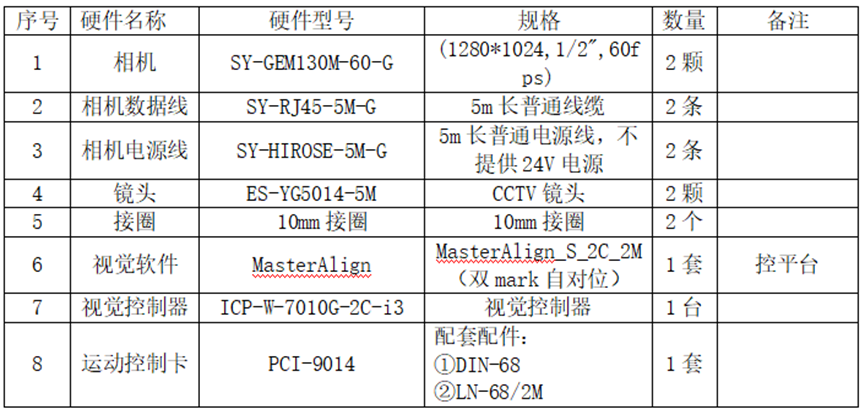

硬件配置清单如下：

此方案适用领域为:各式膜材、FPC、软硬结合板（R-FPC）、多层板等材料的模切加工制造。
