OCA全贴合设备视觉应用

OCA全贴合工艺是一种先进的屏幕贴合技术，它通过使用光学透明胶（Optically Clear Adhesive）将保护膜、触摸屏与显示屏紧密结合，以增强显示屏的透明度和亮度，提高触摸灵敏度和防护能力。这种工艺在手机、平板电脑等电子产品的屏幕制造中尤为重要，因为它能够减少眩光、增加对比度，并提高连接强度。然而，OCA胶膜在贴合过程中容易产生气泡、吸附尘埃和杂质，导致二次污染，且对于大尺寸的贴合存在效率低下的问题。

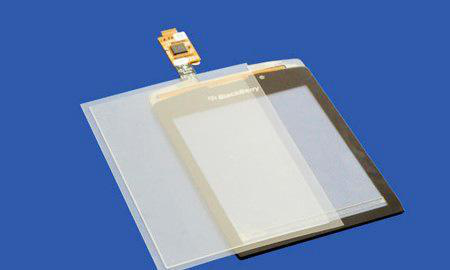

在OCA全贴合机加工中，主要涉及到将FPC bonding后的Sensor与cover glass贴合在一起，这一过程需要精确的对位和压力控制。全贴合技术可以分为软贴硬和硬贴硬两个步骤，分别对应Sense glass与PSA贴附和Sense glass与Cover glass贴附。这一过程对于精度要求极高，任何偏差都可能导致产品质量问题。

MasterAlign视觉对位软件是专为快速部署和应用广泛设计的视觉定位软件，它具有高兼容性，支持多品牌设备，简单易学，无需编程基础。该软件集成了多种图像处理功能和行业模板，适用于3C电子到医疗等多个行业，通过直观界面实现快速配置和调试。MasterAlign软件通过四相机系统捕捉触摸屏上下两层玻璃的图像信息，然后运用先进的算法进行精确的对位与定位，确保它们之间的误差达到最小。软件的高精度与高效率确保了贴合的质量与速度，同时，软件的智能化与稳定性能也得到了体现，能够根据不同型号、不同尺寸的触摸屏产品自动调整贴合参数，实现智能化生产。

MasterAlign视觉对位软件在OCA全贴合机中的应用，极大地提高了贴合的精度，减少了气泡、褶皱和错位等问题的发生，提升了产品的整体品质。软件简化了操作流程，降低了对操作人员技能的要求，提高了生产效率。此外，MasterAlign软件还支持一键自动完成标定步骤和图画式补偿指引等功能，进一步提升了设备的智能化水平和易用性。结合OCA全贴合工艺和MasterAlign视觉对位软件，可以实现高精度、高效率的贴合操作，满足现代制造业对于产品质量和生产效率的双重需求。MasterAlign软件以其智能化、稳定性和易用性，在多个行业中得到了广泛应用，为制造业的转型升级提供了有力支持。

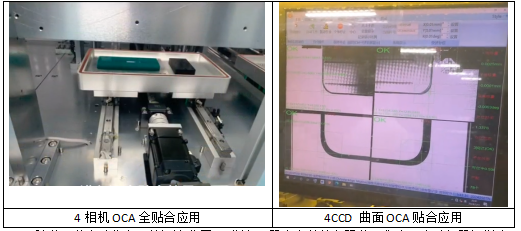

MasterAlign视觉对位系统在此贴合中的应用模型如下：

MasterAlign-4C四相机映射对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中用户的OCA贴合机使用MasterAlign软件进行高精度的对位生产应用，在对位时候其软件对位精度可达±0.002mm，而对位的时间在0.3s内完成。

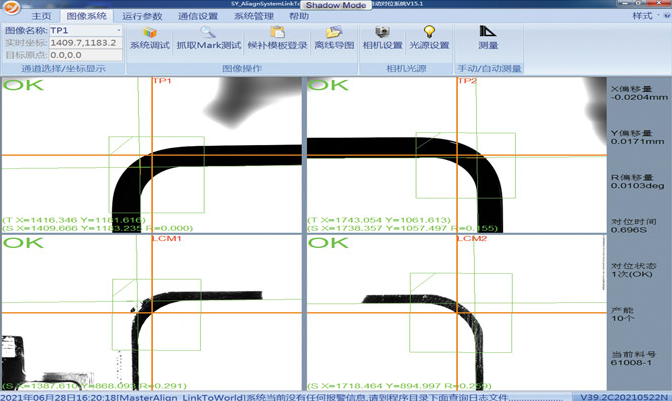

MasterAlign-4C软件主界面

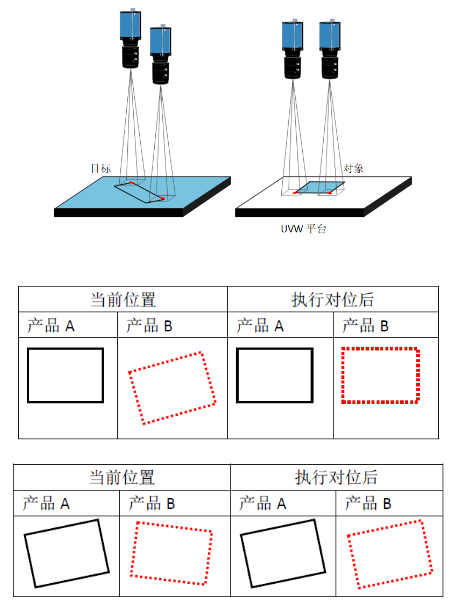

对位原理图示

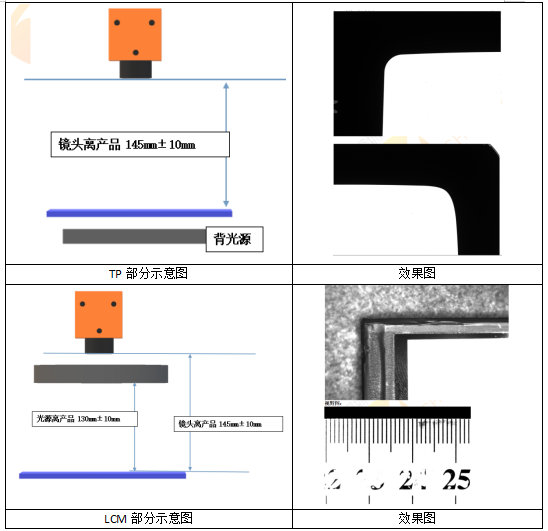

打光配置和实际Mark电拍照图如下：

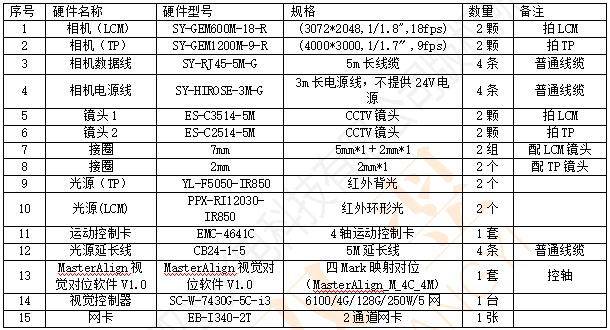

硬件配置清单如下：

此方案适用领域为:各式电子智能产品、手机玻璃盖板、手机辅料、TP、LCM、偏光片、光学胶、触摸屏、各式硬质平面与软质平面产品软对硬、软对软的贴合应用。
