转盘式自动上下料OCA&TP贴合

转盘式自动上下料OCA&TP贴合应用是一种先进的制造工艺，广泛应用于智能手机、平板电脑等电子产品的高精度屏幕组装过程中。这一技术通过使用转盘式自动上下料设备，实现了面板（TP，即触摸屏面板）与显示模组（OCA，即光学透明胶）之间的高效、精准贴合。OCA胶是一种无色透明、光透过率高的特种粘胶剂，能有效减少眩光，增加屏幕的亮度和对比度，同时提供优秀的防护性能。

在转盘式自动上下料OCA&TP贴合过程中，MasterAlign视觉对位软件发挥了至关重要的作用。这款由双翌公司开发的视觉对位软件，以其高精度、易操作的特点，显著提升了贴合的精度和效率。MasterAlign软件通过高精度的视觉识别技术，能够实时捕捉并分析图像数据，计算出各部件之间的偏差，并控制贴合机进行自动调整，确保每一次贴合都能达到极高的精度。其后台配置灵活，支持多种图像识别方法和组合对位方式，能够根据产品的特性进行灵活配置，适应不同尺寸和形状的部件贴合需求。

转盘式自动上下料设备通过预设的程序控制，将待贴合的面板和显示模组精准地放置在转盘上，随后在MasterAlign软件的指导下，自动完成对齐、贴合等步骤。这一过程不仅大大减少了气泡、褶皱和错位等问题的发生，还显著提升了产品的整体品质和良品率。同时，MasterAlign软件简化了操作流程，降低了对操作人员技能的要求，提高了生产效率。

此外，转盘式自动上下料设备还具有节能环保、节省空间的优点。整个贴合过程紧凑高效，减少了人工干预，降低了生产成本。配合MasterAlign视觉对位软件，这一技术能够轻松应对大规模生产中的挑战，实现高效、精准、高品质的屏幕组装。

综上所述，转盘式自动上下料OCA&TP贴合应用与MasterAlign视觉对位软件的结合，为电子产品制造行业带来了革命性的变化。它们共同推动了高精度、高效率、高品质的显示触控产品的生产，满足了消费者对高品质电子产品的需求，同时也为生产厂商带来了显著的经济效益和竞争优势。

MasterAlign视觉对位系统在此贴合中的应用模型如下：

MasterAlign-4C四相机映射对位。此案例中使用软件进行高精度的对位应用，在TP&LCM柔性屏的贴合中，其对位精度可达到±0.001mm，而工作中稳定保持对位时间在0.2s内完成。

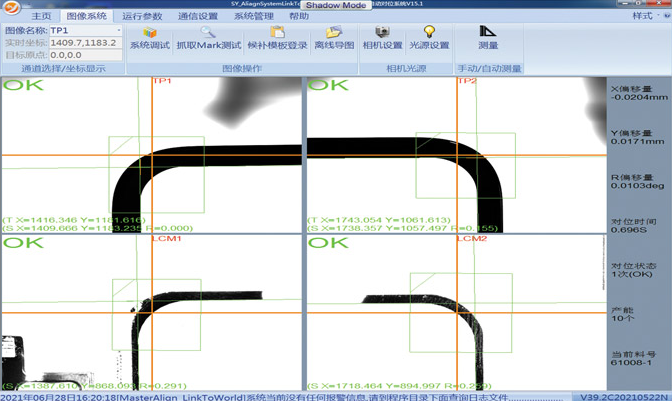

MasterAlign-4C软件主界面

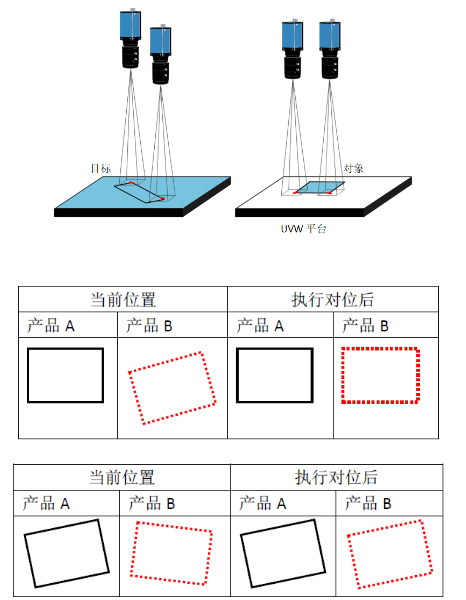

对位原理图示

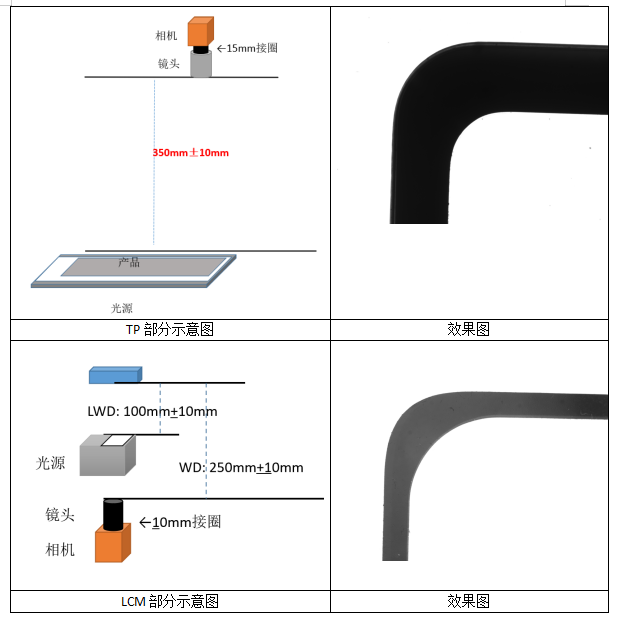

打光配置和实际Mark电拍照图如下：

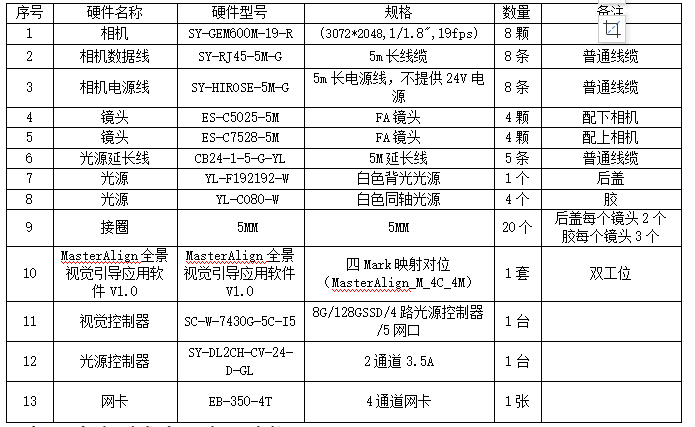

硬件配置清单如下：

此方案适用领域为:各式电子智能产品、手机玻璃盖板、手机辅料、TP、LCM、偏光片、光学胶、触摸屏、各式硬质平面与软质平面产品软对硬、软对软的贴合应用。
