增光片高精度贴合机应用

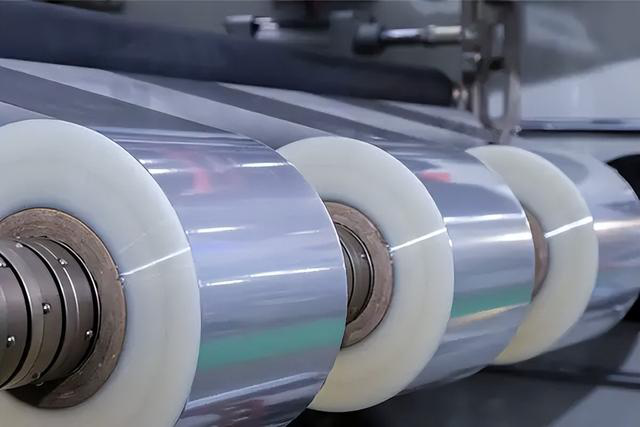

在工业领域，增光片（又称棱镜片）被广泛应用于液晶显示屏中，其厚度通常在50到300微米之间，表面均匀而整齐地覆盖着一层棱镜结构。增光片的主要作用是改善正视角度光的分布，能够在不增加出射总光通量的情况下提高亮度，从而优化液晶显示屏的显示效果。然而，在液晶显示屏的生产过程中，贴合机加工增光片面临诸多困难。

首先，高精度对位是首要挑战，因为增光片与显示屏的其他部件贴合时需要极高的精度，通常要求达到微米级，任何微小的错位都可能导致光线分布不均，影响屏幕亮度。其次，应力控制也是一大难题，如果处理不当，可能导致增光片出现折痕或裂纹，进而影响显示效果和使用寿命。此外，不同批次的增光片可能存在微小的材料差异，需要确保它们与显示屏的其他部件具有良好的兼容性，以实现最佳的贴合效果。

针对上述困难，MasterAlign视觉对位软件提供了有效的解决方案。该软件采用先进的图像处理和算法技术，能够实时捕捉和分析屏幕及配件的位置信息，实现微米级的高精度定位，确保每一次贴合都精准无误。

同时，MasterAlign视觉对位软件还具备应力优化功能，能够实时监测屏幕应力分布，通过智能算法优化贴合路径和速度，减少应力集中和突变，有效避免屏幕折痕和裂纹的产生。此外，该软件支持多种材料和工艺参数的配置，可以根据不同柔性显示屏及其配套材料的特点进行灵活调整，确保贴合效果和使用寿命达到最佳状态。

因此，MasterAlign视觉对位软件以其卓越的性能和高度适应性，在贴合机加工增光片的过程中发挥着至关重要的作用，不仅解决了高精度对位、应力控制及材料兼容性等难题，还提升了生产效率和产品质量，为整个智能制造行业的创新和发展注入了新的活力。

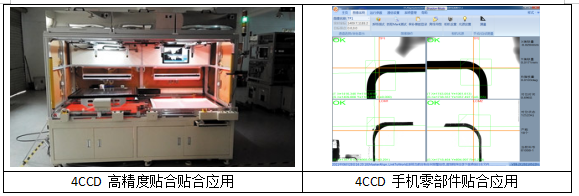

MasterAlign视觉对位系统在此贴合中的应用模型如下：

MasterAlign-4C四相机映射对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此增光片贴合案例中使用MasterAlign软件进行高精度的对位生产应用，在对位时候其软件对位精度可达±0.002mm，而对位的时间在0.3s内完成。

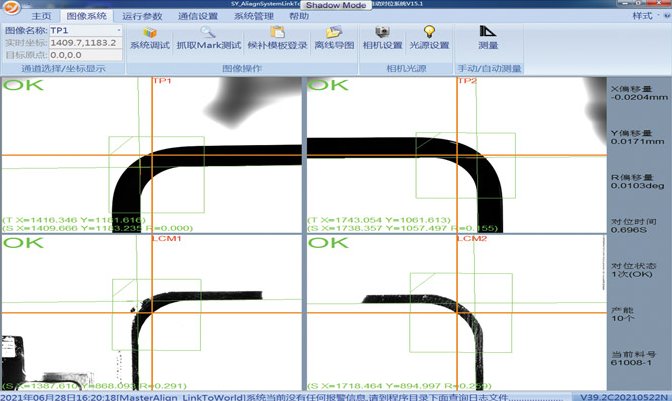

MasterAlign-4C软件主界面

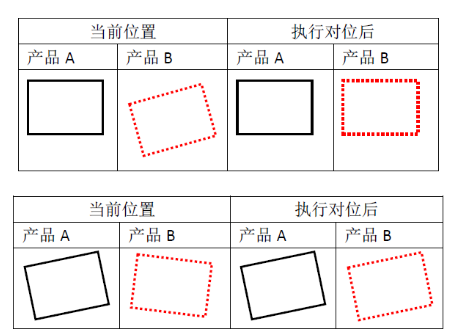

对位原理图示

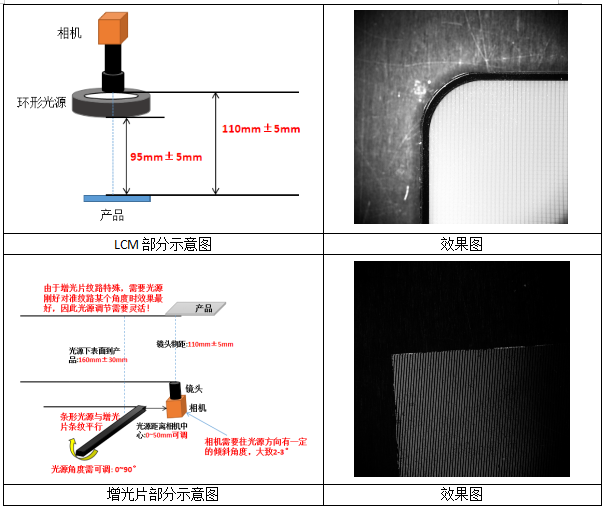

打光配置和效果图如下：

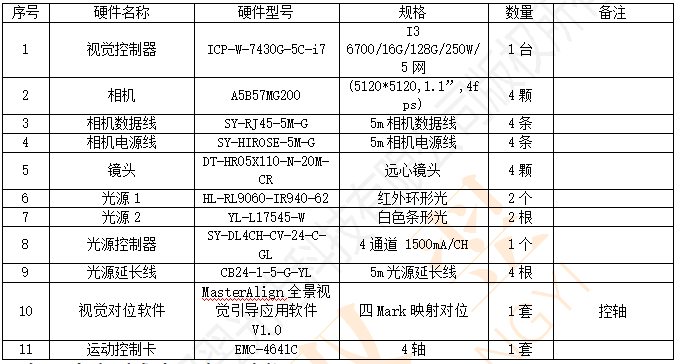

硬件配置清单如下：

此方案适用领域为:各式电子智能产品、手机玻璃盖板、手机辅料、TP、LCM、偏光片、光学胶、触摸屏、各式硬质平面与软质平面产品软对硬、软对软的贴合应用。
