二．软件

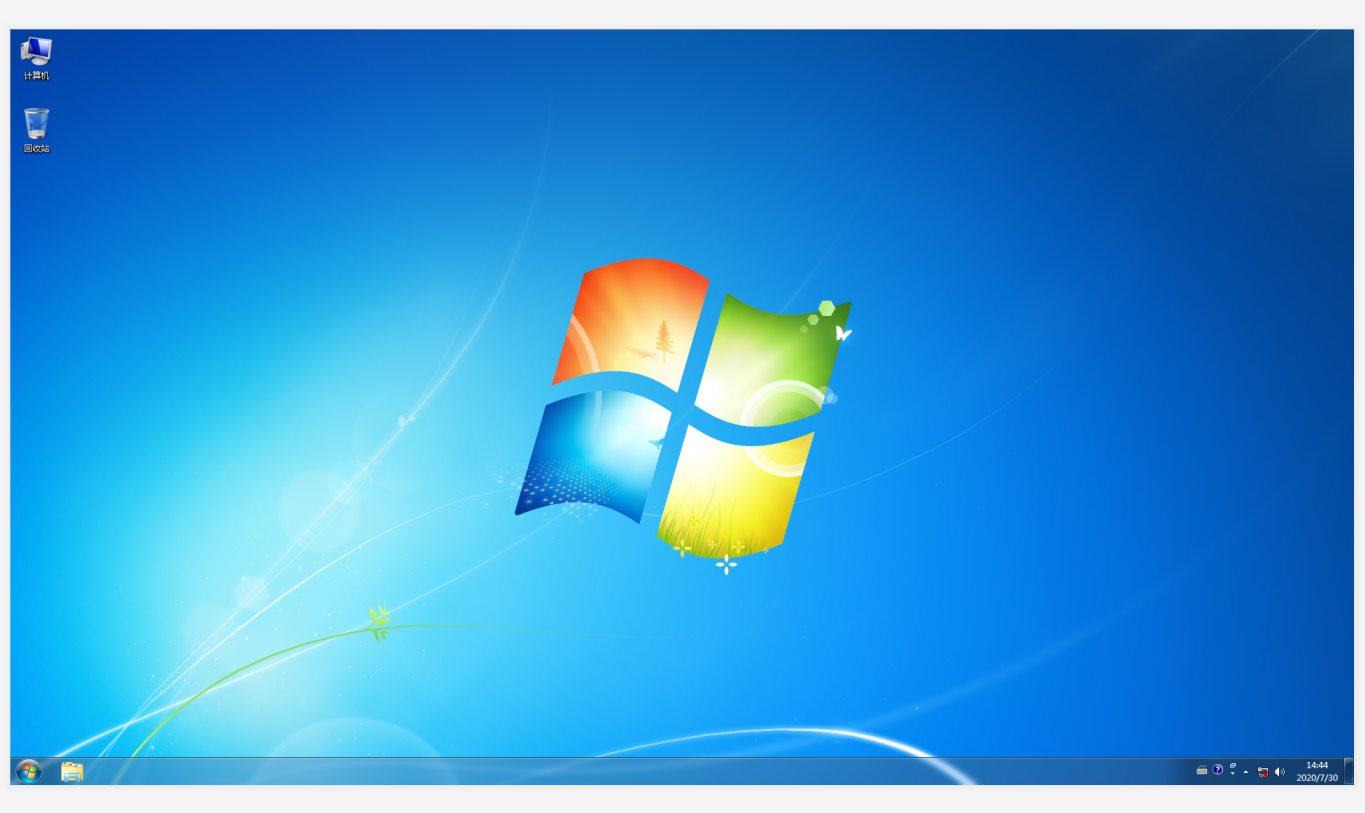

1. 清理桌面

将桌面和任务栏上不需要的图标删除掉。

2. D盘准备

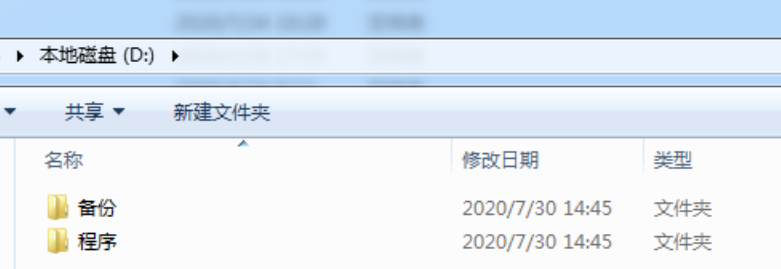

在D盘新建两个文件夹，分别叫“备份”和“程序”。

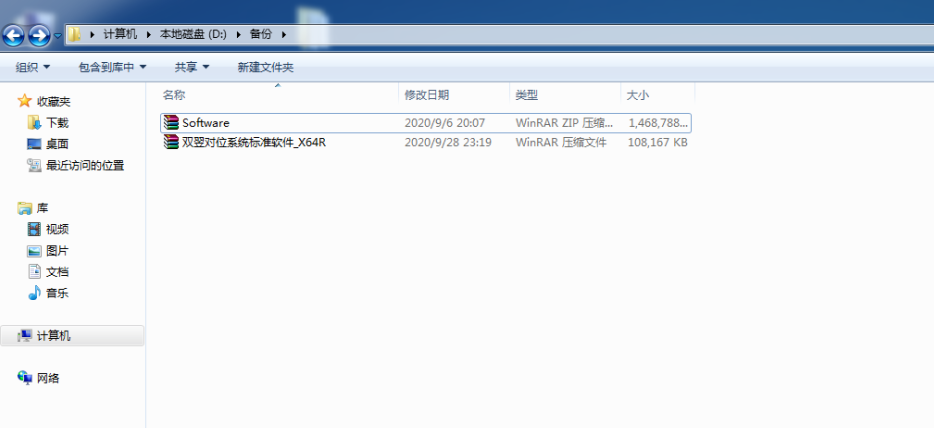

3. 拷贝文件

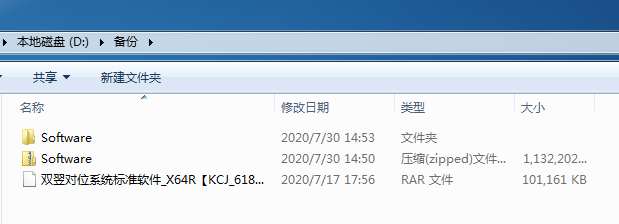

将需要安装的程序文件拷贝到“备份”文件夹下。

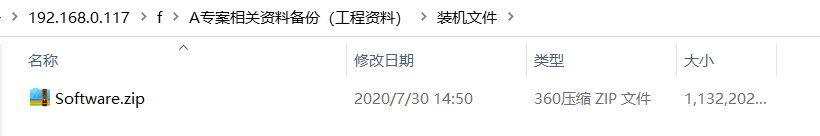

将U盘中的“Software”压缩包文件拷贝至“备份”文件夹中

将程序压缩包也拷贝至此文件夹

4. 解压文件

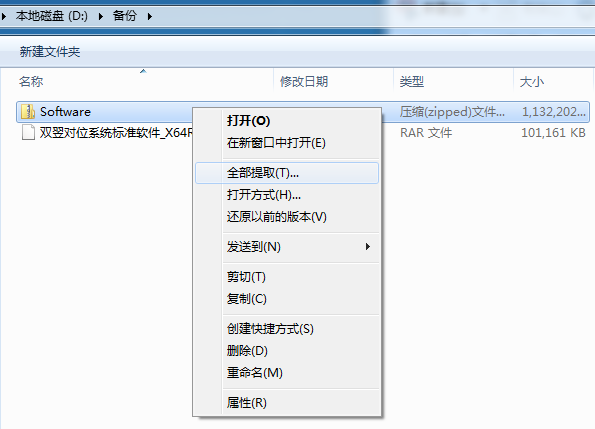

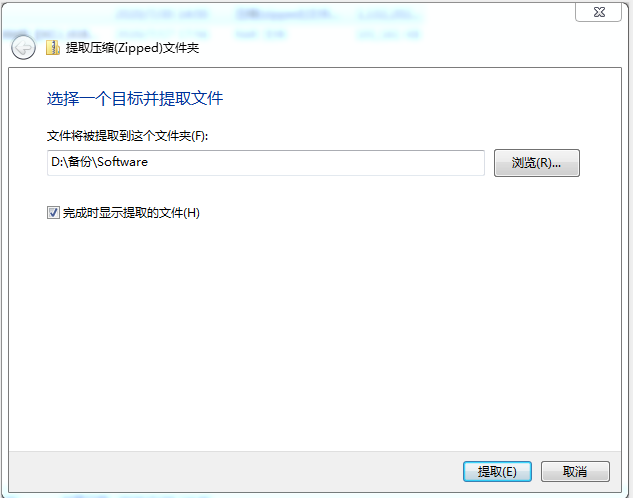

右键单击Software.zip，选择“全部提取（T）...”，弹出的对话框点击“提取”。

5. 安装程序

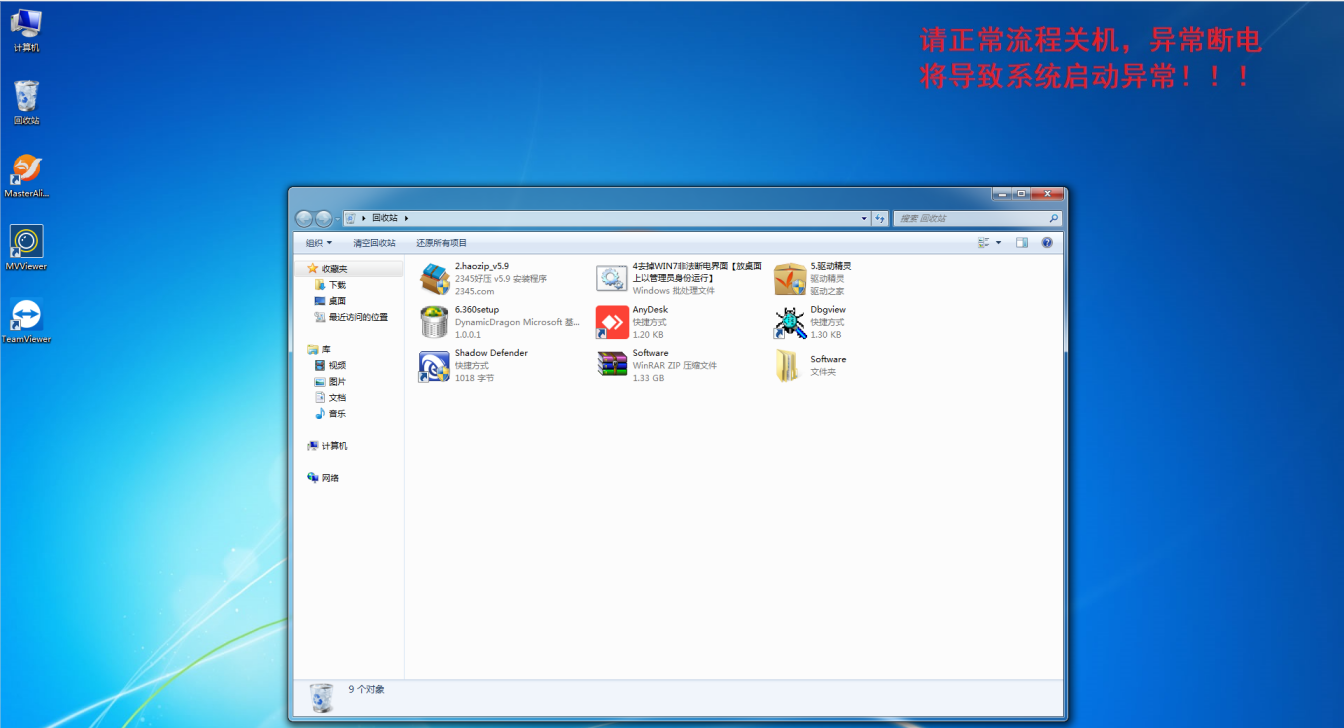

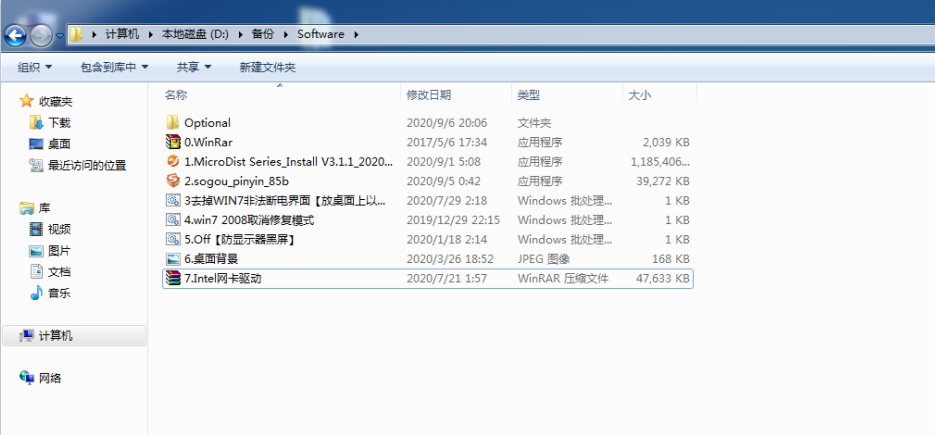

打开Software文件夹。依次安装需要的程序。

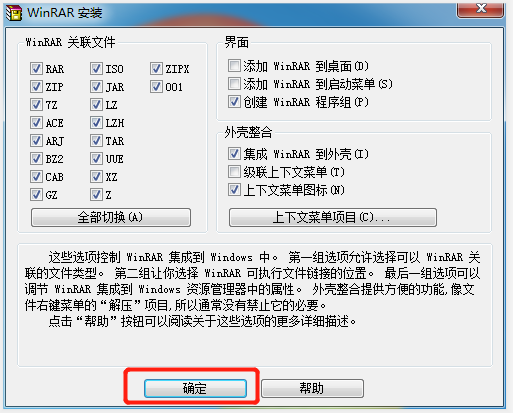

①安装解压工具。

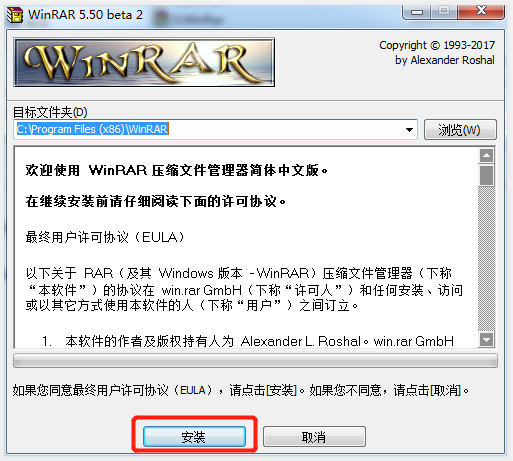

双击打开“0.WinRar”程序安装包。

点击“安装”

→“确定”

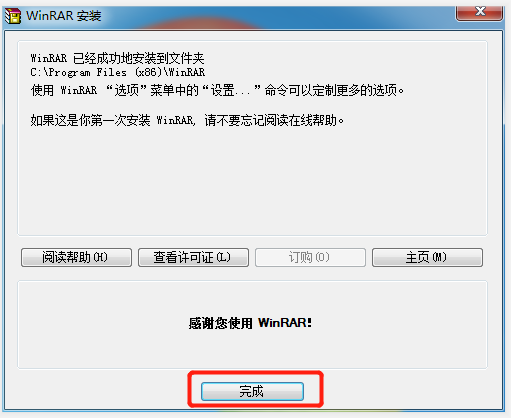

→“完成”。

②安装双翌安装包。

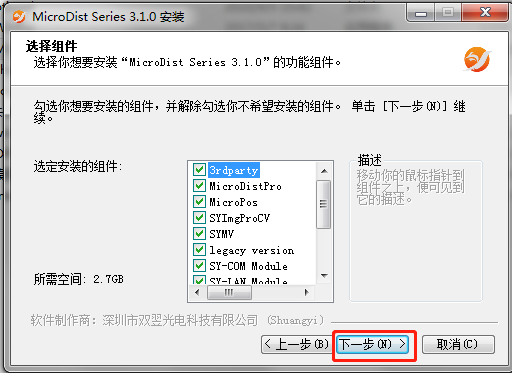

双击打开“1.MicroDist Series_Install V3.1.1.exe”程序安装包。

点击“下一步”

→“我接受”

→“下一步”

→“安装”，等待安装完成。

→“完成”。

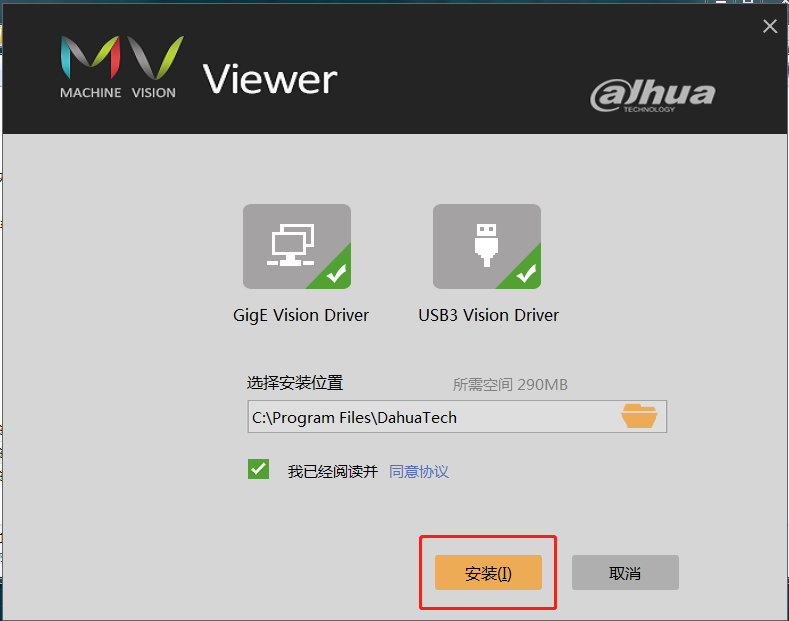

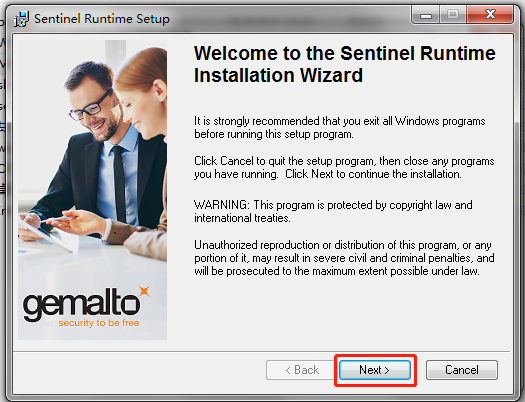

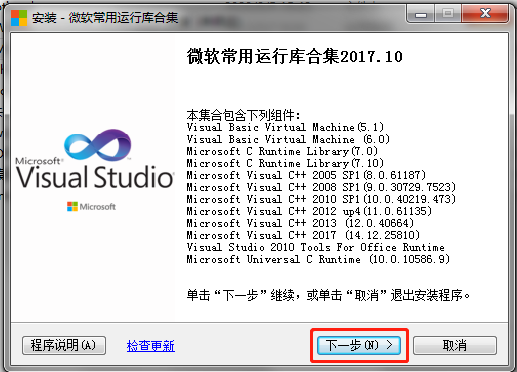

随后将依次弹出以下五个对话框，根据图中红框指示依次进行安装。

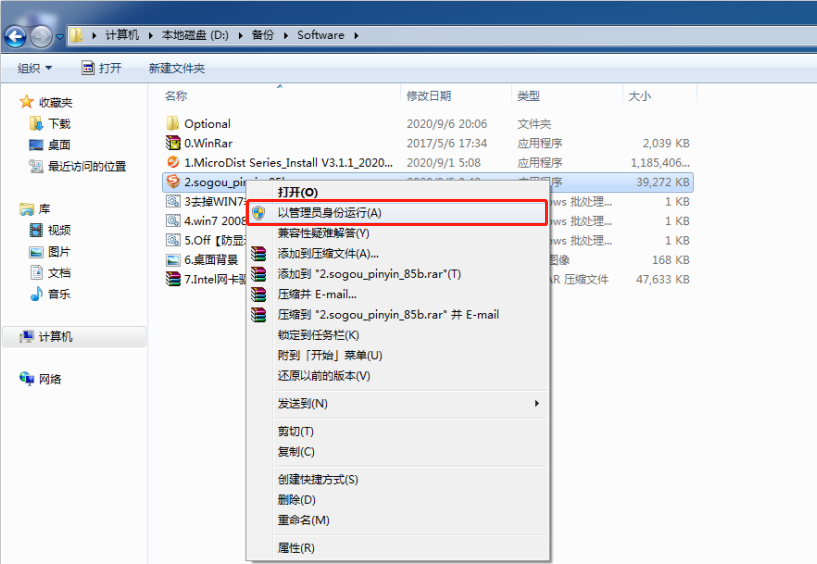

③安装输入法。

右键单击“2.sogou_pinyin_85b.exe”程序安装包。

点击“以管理员身份运行”

④取消非法断电异常修复

将文件“3.去掉WIN7非法断电界面【放桌面上以管理员身份运行】.bat”拷贝到桌面。

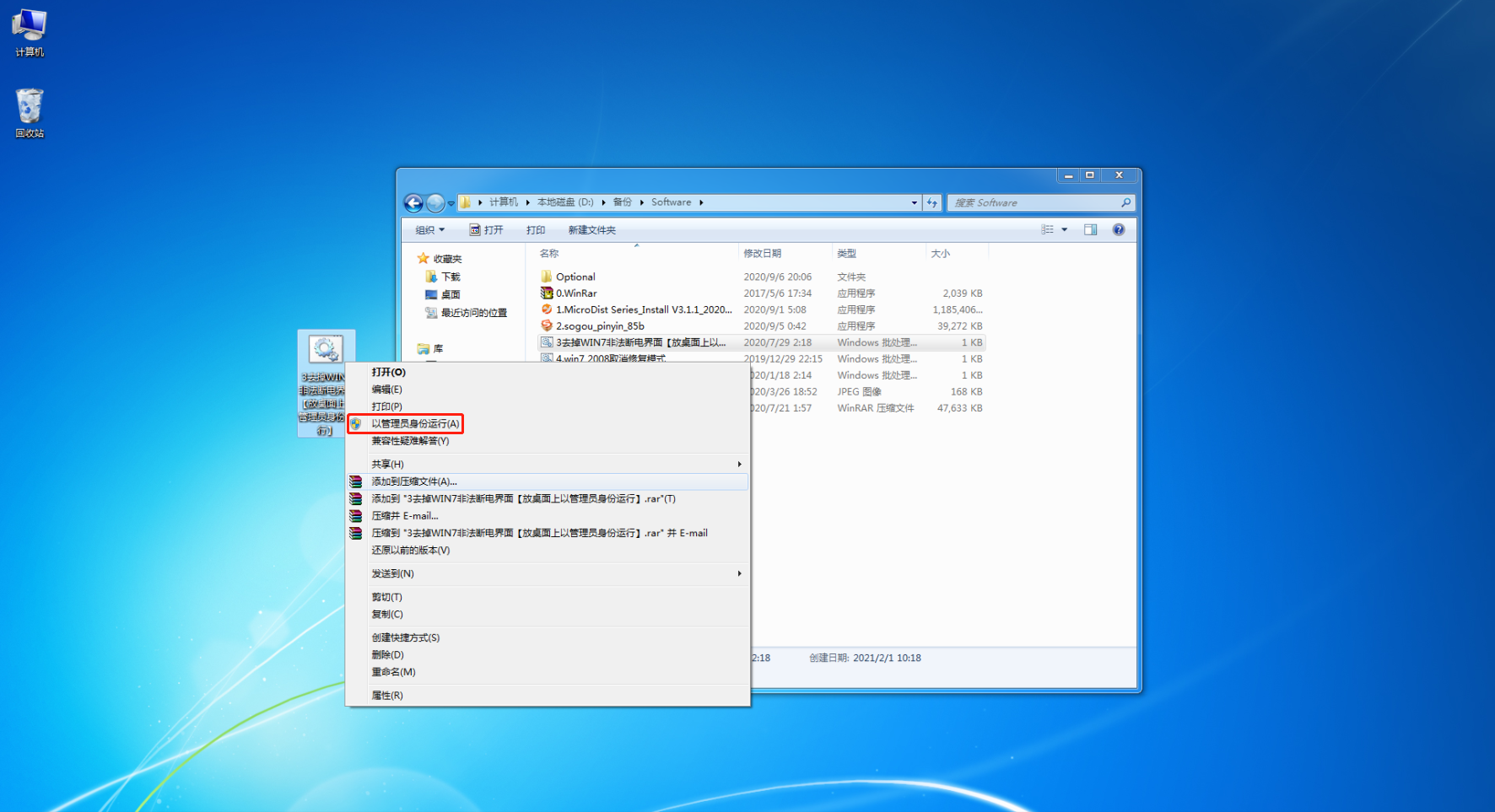

右键单击“4去掉WIN7非法断电界面【放桌面上以管理员身份运行】.bat”文件。

点击“以管理员身份运行”，等待提示“操作成功完成”。

⑤取消开机修复

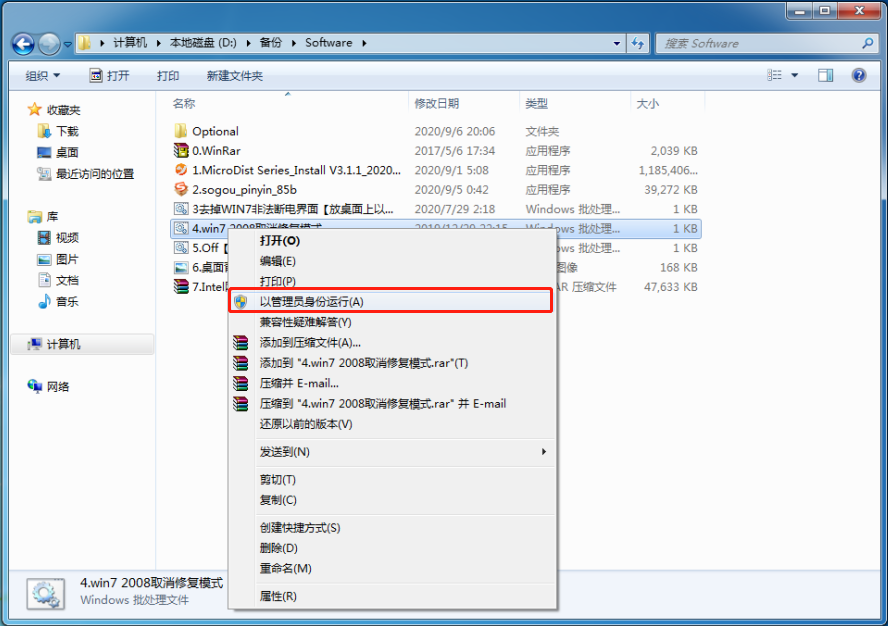

右键单击文件“4.win7 2008取消修复模式.bat”。

点击“以管理员身份运行”，控制台程序会一闪而逝，操作完成。

⑥设置防黑屏

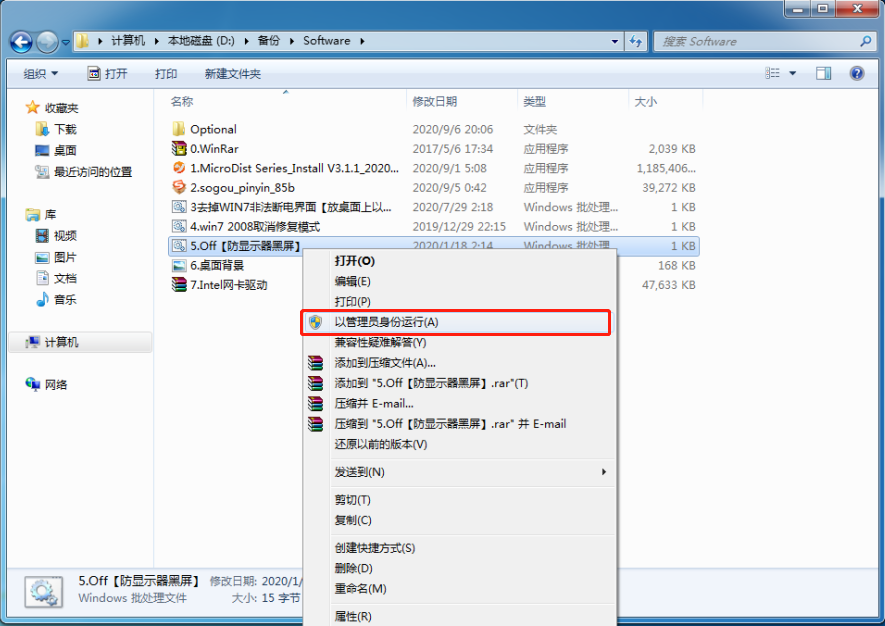

右键单击文件“5.Off【防显示器黑屏】.bat”。

点击“以管理员身份运行”，控制台程序会一闪而逝，操作完成。

⑦修改桌面背景

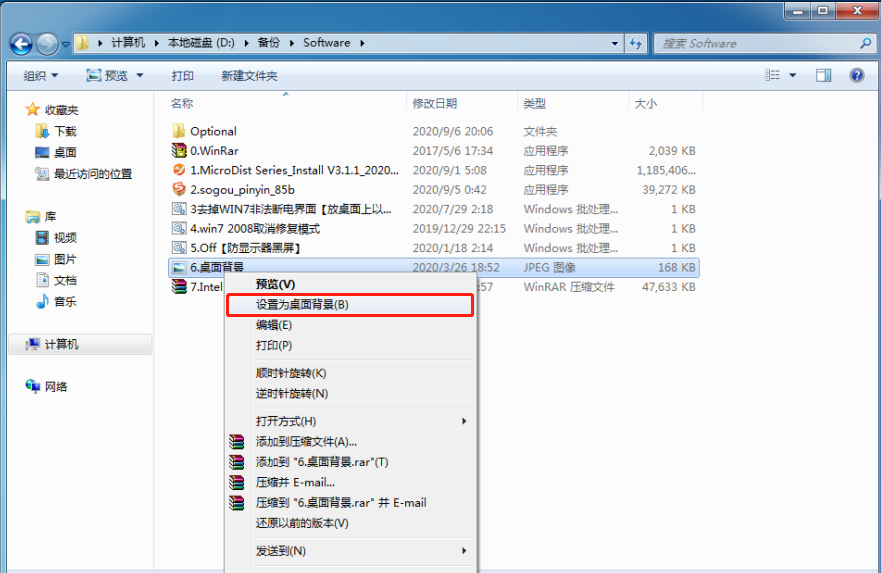

右键单击文件“6.桌面背景.jpg”。点击“设置为桌面背景”。

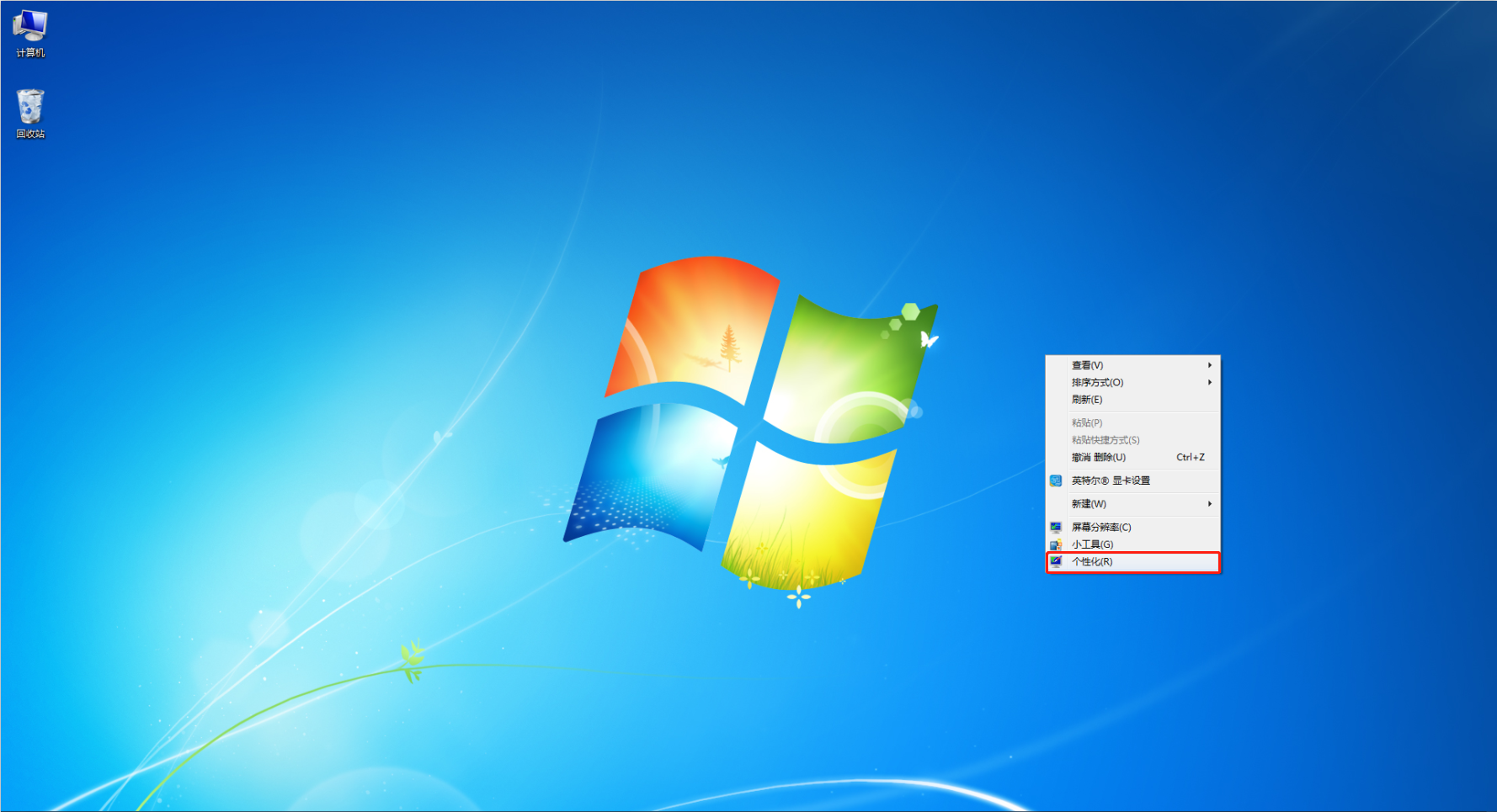

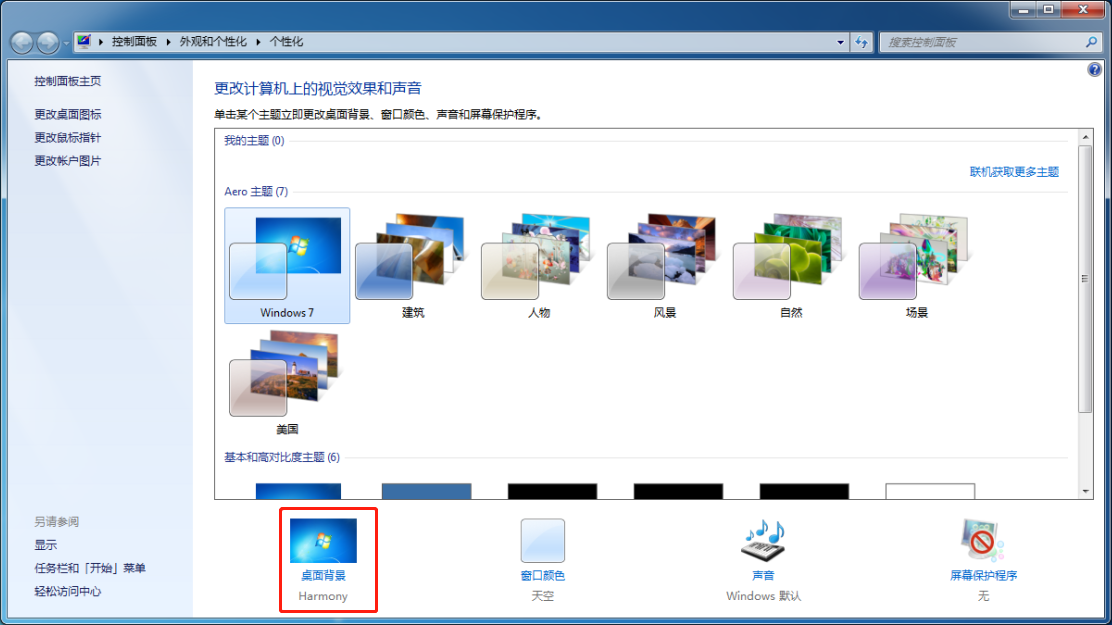

回到桌面，在桌面空白区域右击。点击“个性化”。

在个性窗口中，点击“桌面背景”

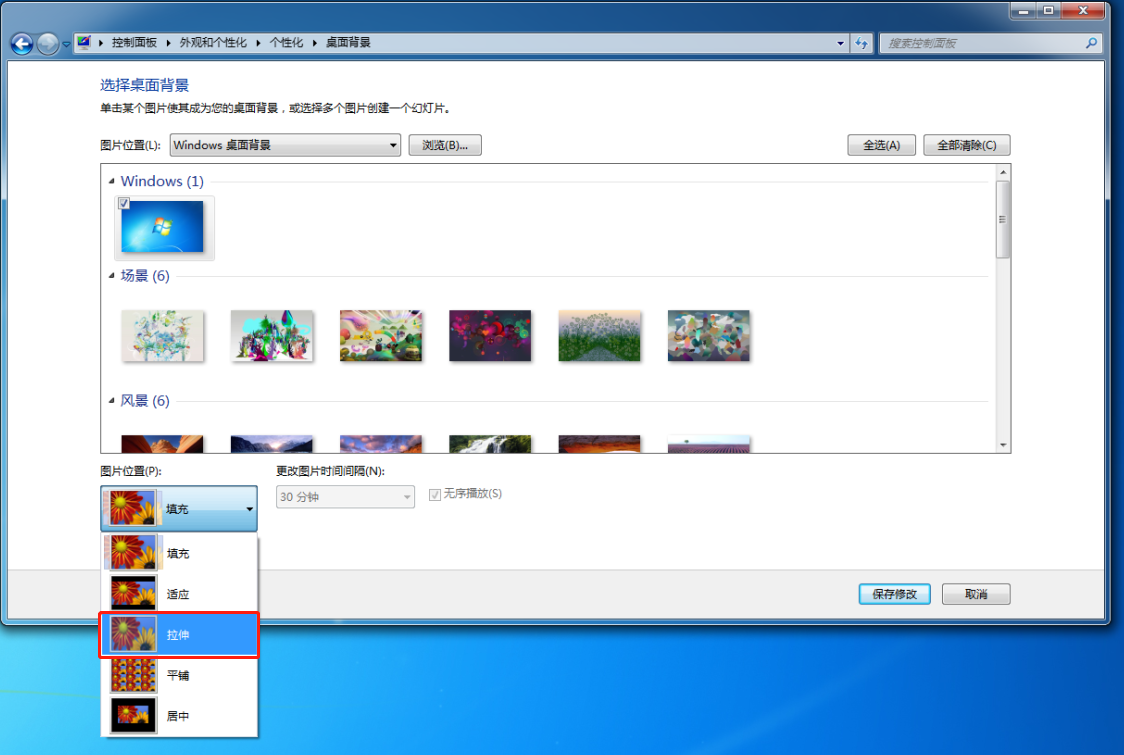

在“图片位置”选项中选择“拉伸”

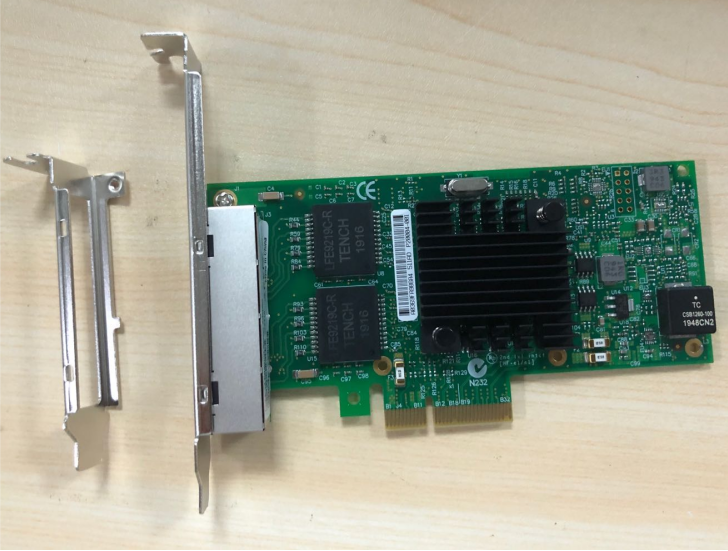

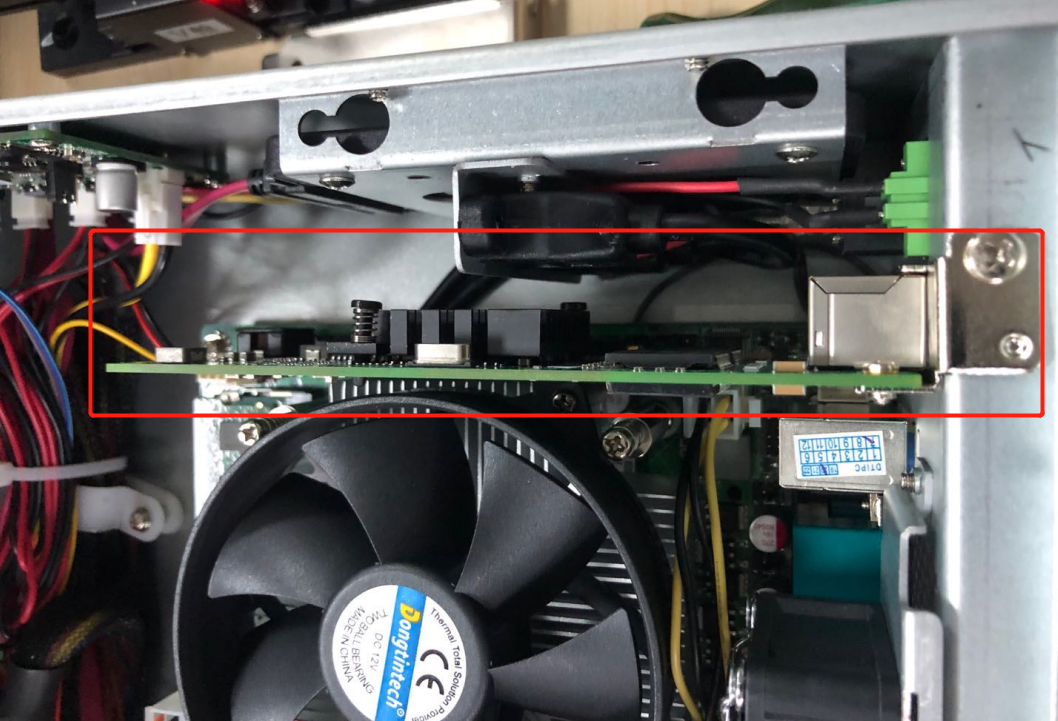

⑧安装Intel网卡驱动（额外添加网卡时安装）。

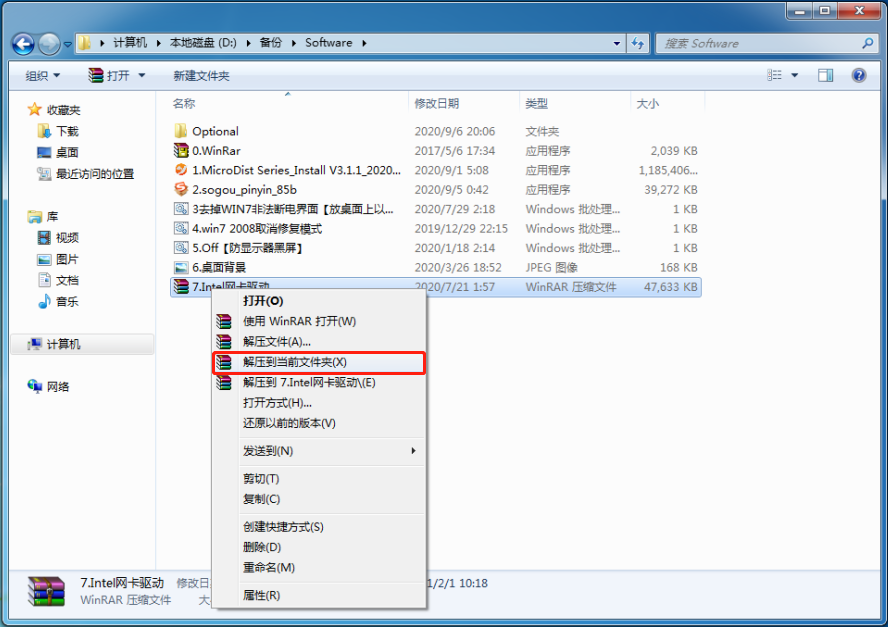

右键单击文件“8.Intel网卡驱动.rar”。

点击“解压到当前文件夹”。

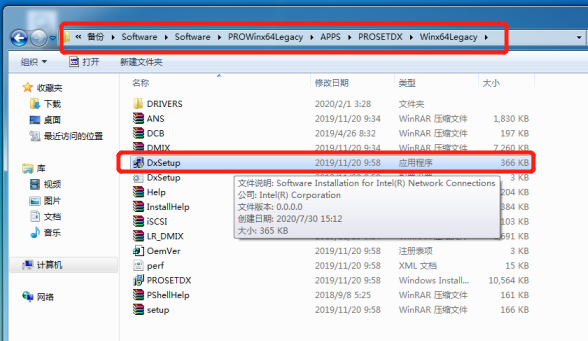

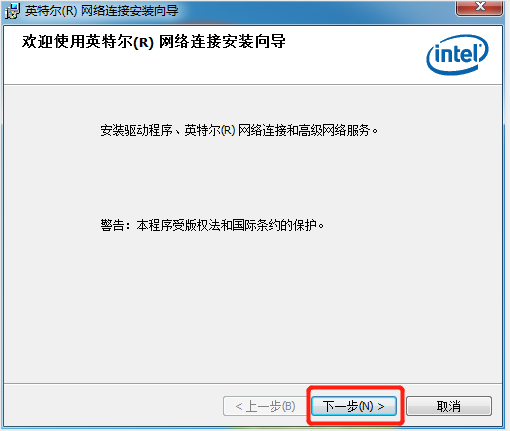

在解压后的文件夹路径下找到“DxSetup.exe”应用程序。双击打开。

→点击“下一步”

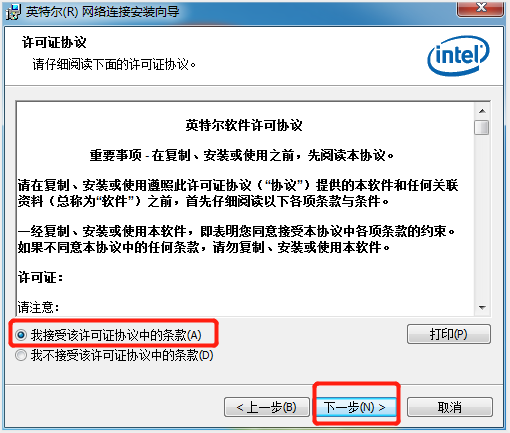

→勾选“我接受该许可证协议中的条款（A）”

→点击“下一步”

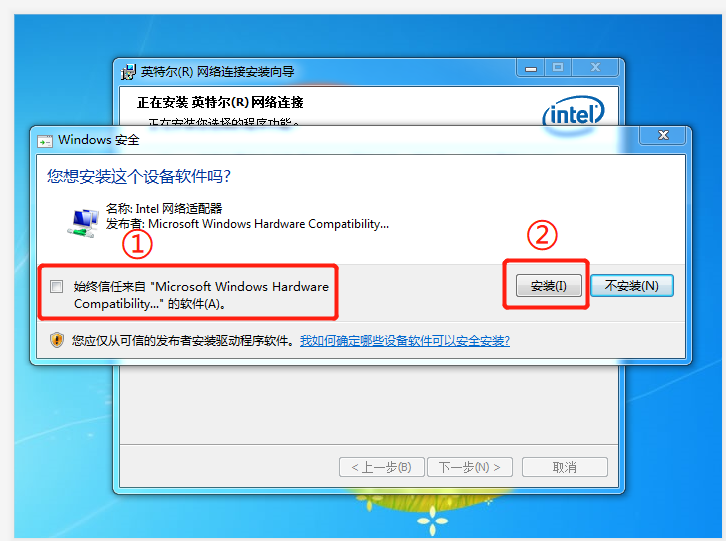

安装过程弹出如下对话框时：

→勾选“始终信任来自...”

→点击“安装”

等待程序安装完成：

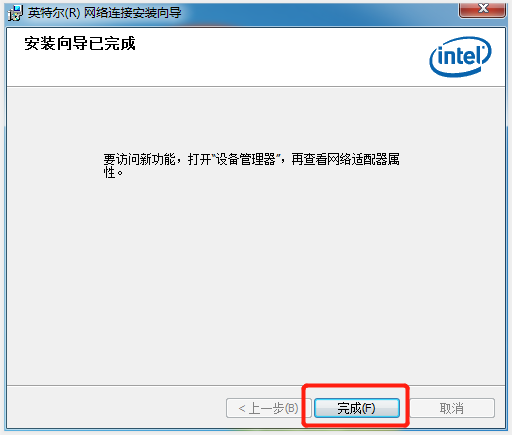

→点击“完成”

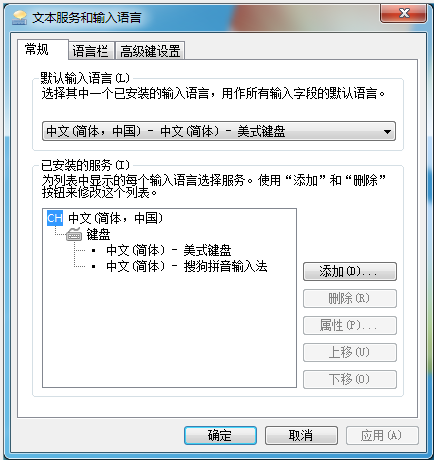

⑩删除多余输入法。

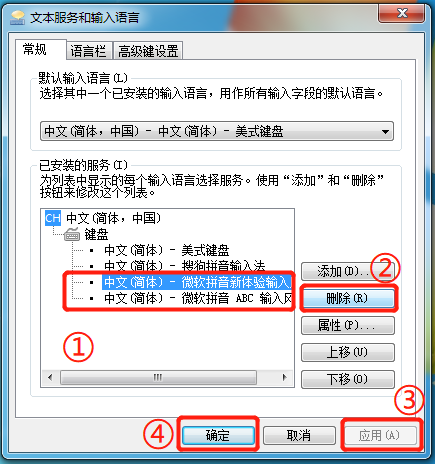

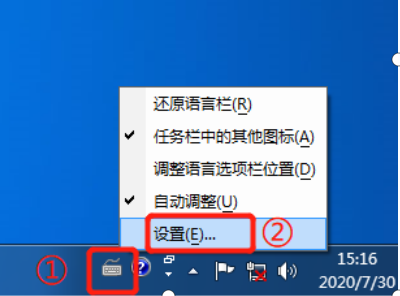

 右键单击图中①指示的小键盘，点击“设置”。

选中不需要的输入法，点击“删除”→“应用”→“确定”

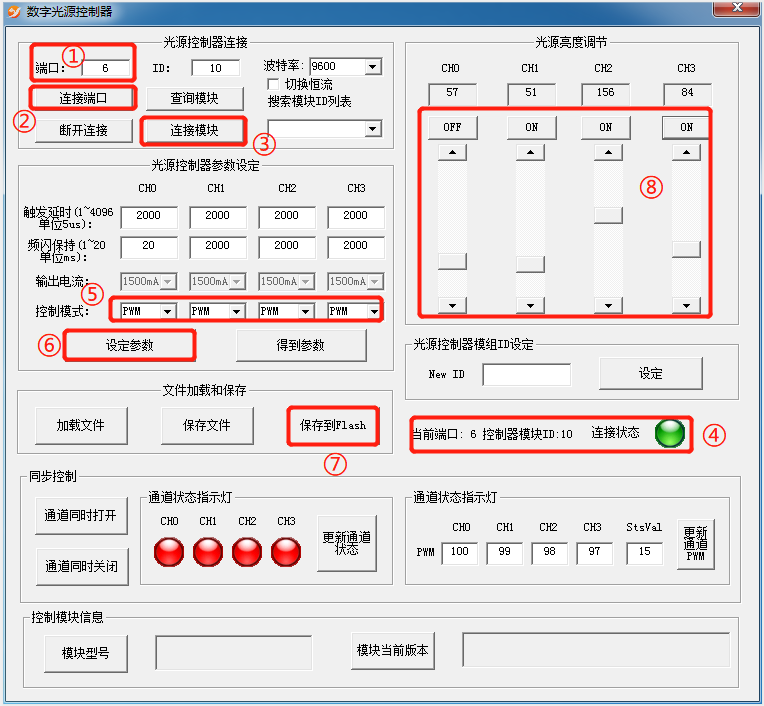

⑪光源控制器设置（工控机自带光源控制器时设置此项）。

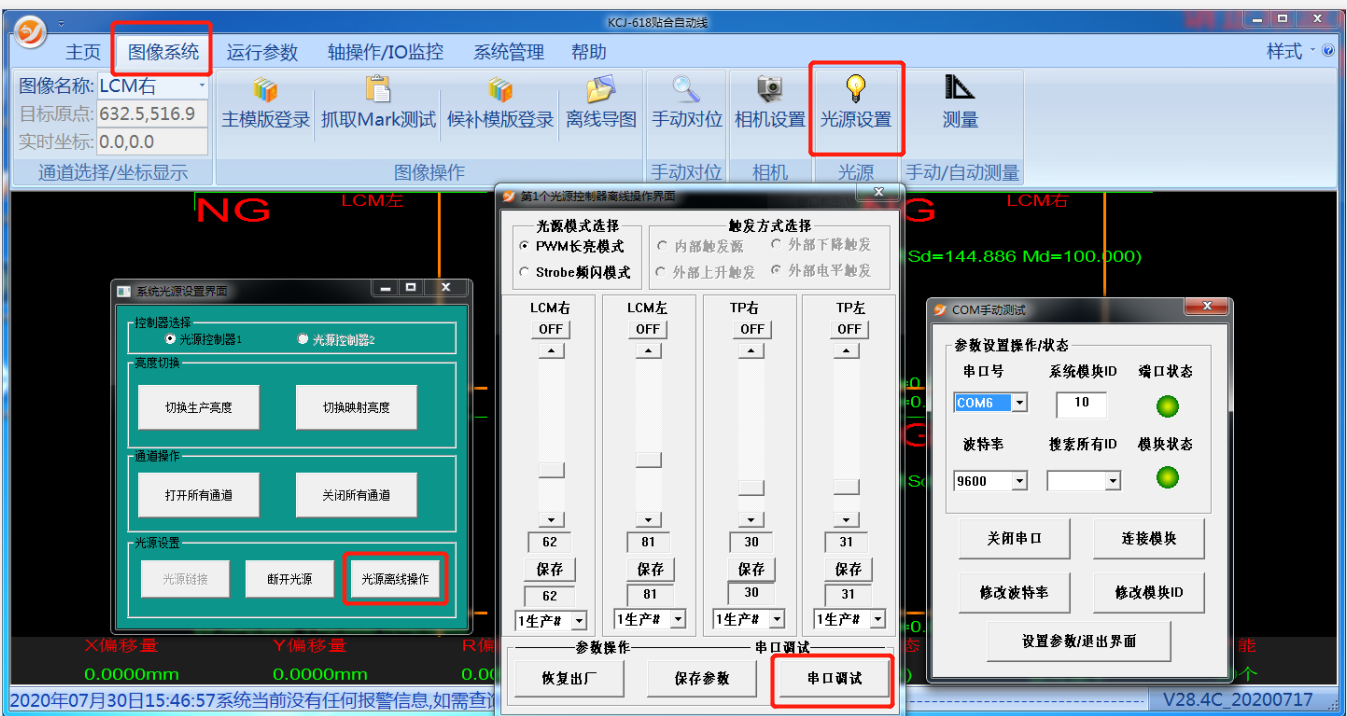

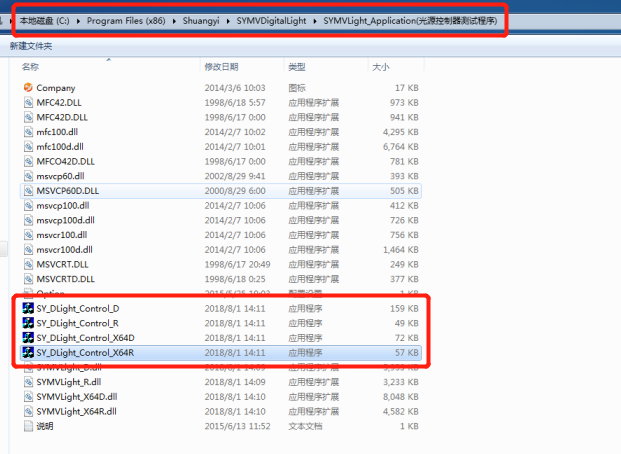

打开光源控制器测试程序（下图4个程序中任意一个）

→修改端口号为：6   默认ID:10

→连接端口

→连接模块（连上后显示如图中④所示）

→将所有通道的控制模式改为“PWM”（如图中⑤所示）

→设定参数

→保存到Flash

→将光源连接到光源控制器上，点击图中⑧所在区域中的按钮及滑块控制光源开关及亮灭，确认光源控制器无异常，如果异常请找技术确认问题并解决。

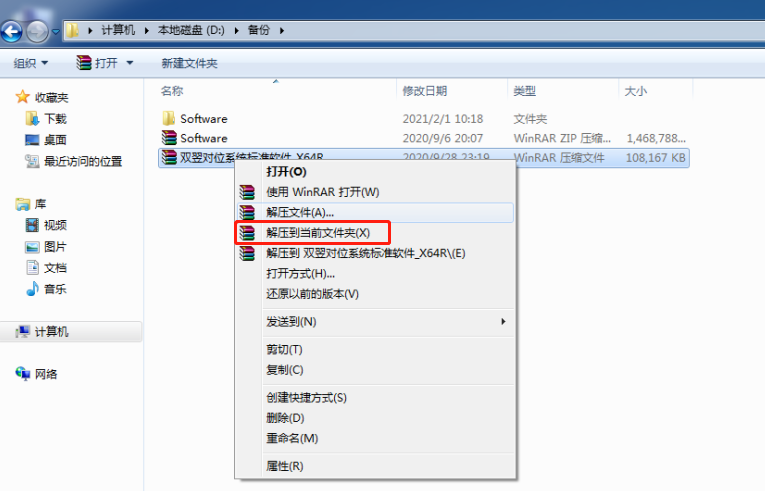

⑫解压项目程序

将项目使用到的最新程序压缩包解压到当前文件夹

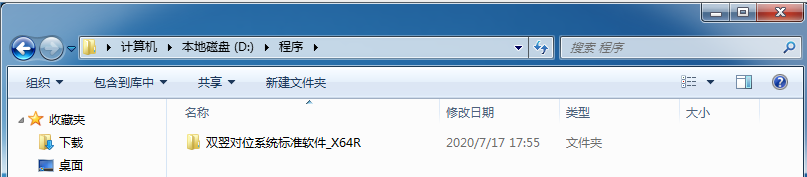

→把解压出来的文件夹剪切到D盘的“程序”文件夹下

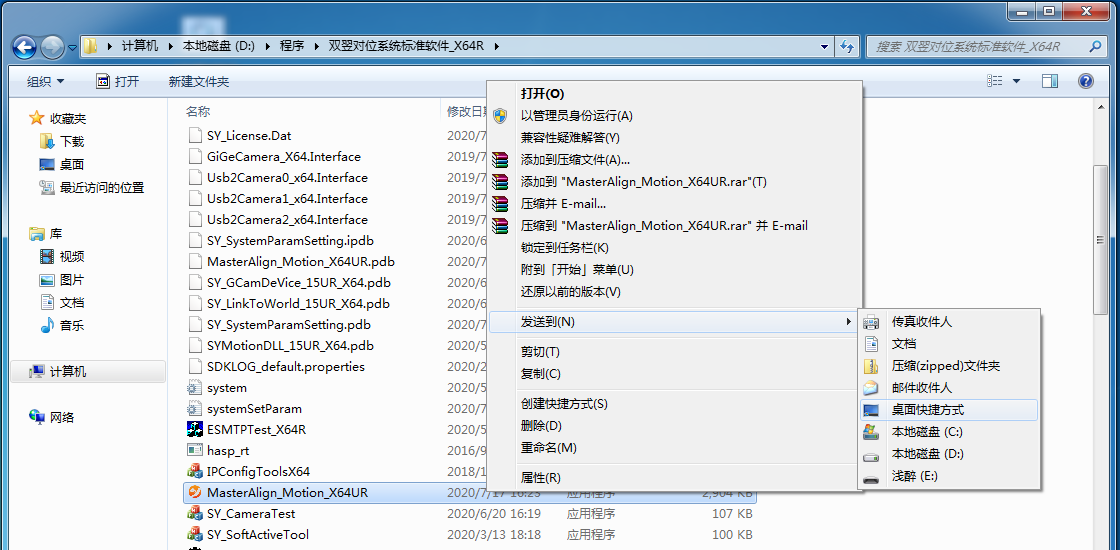

→创建程序的桌面快捷方式，并修改好桌面快捷方式的名称（去掉“快捷方式”几个字）

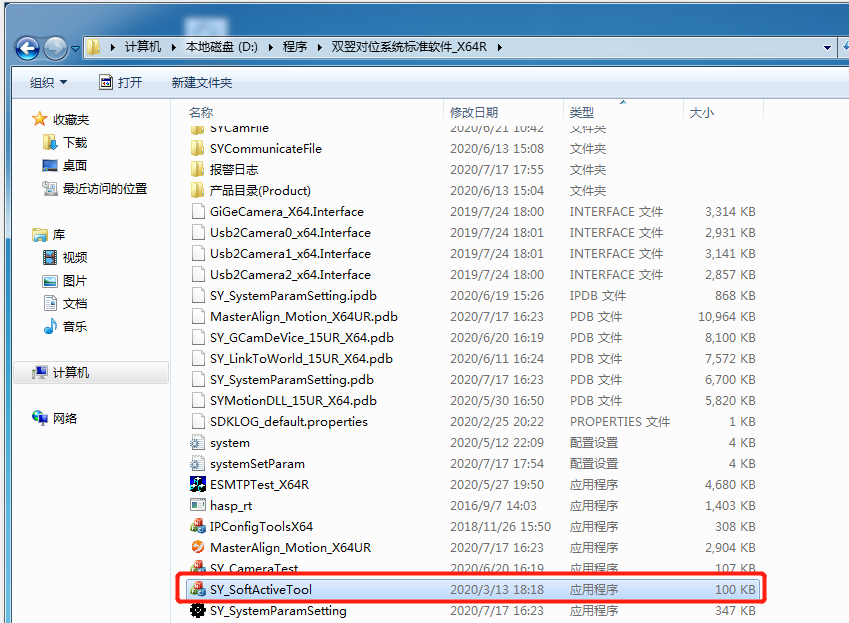

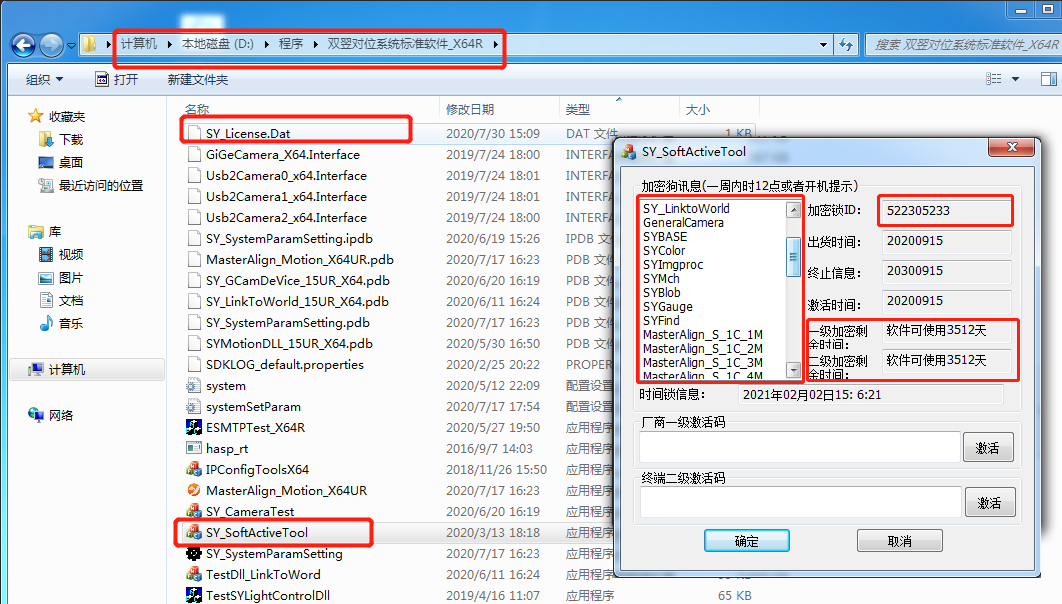

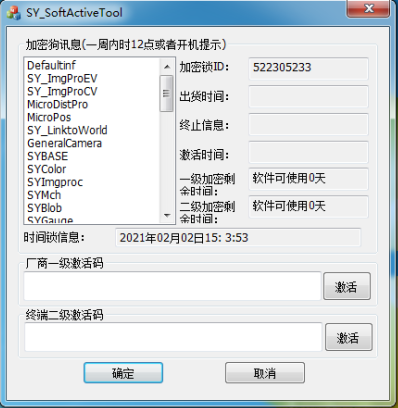

→双击打开小程序“SY_SoftActiveTool.exe”

→弹窗提示一一确认，直到程序打开。找到加密锁ID。

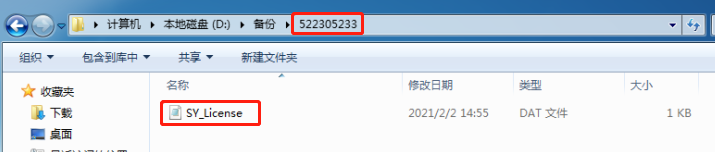

→找到对应ID的“SY_License.Dat”文件，并拷贝到标准软件根目录下。

→重新打开小程序“SY_SoftActiveTool.exe”，确认加密信息是否准确

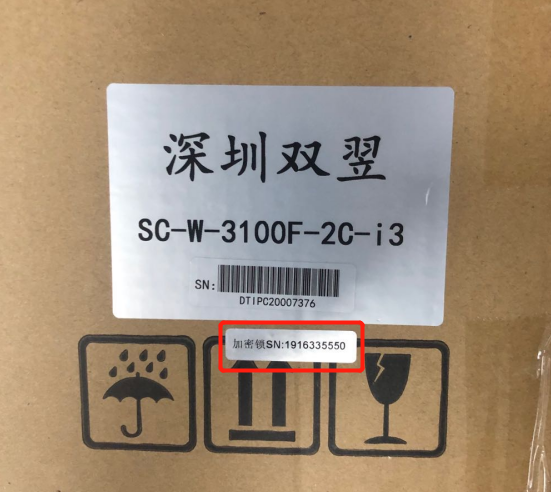

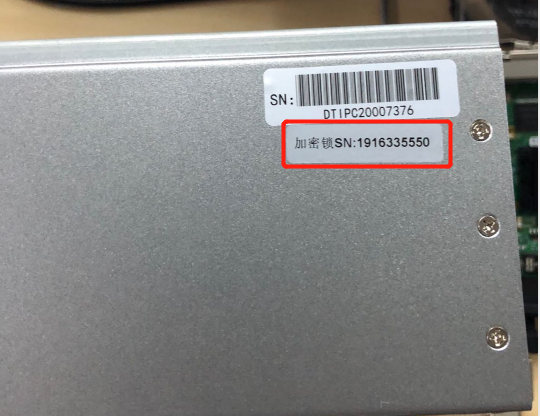

→将加密锁对应的标签纸分别粘贴在工控机和纸箱的条码下方

⑬网络配置

运动控制卡网络配置

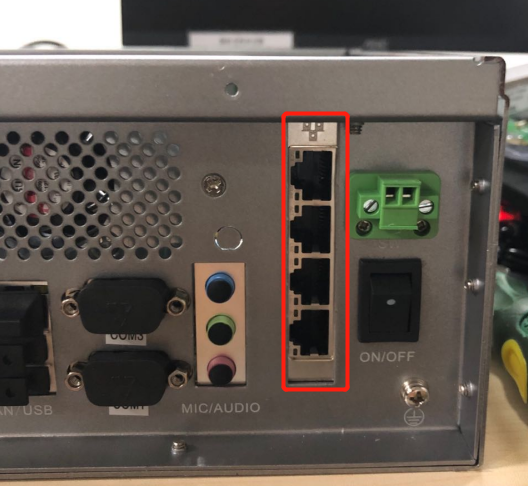

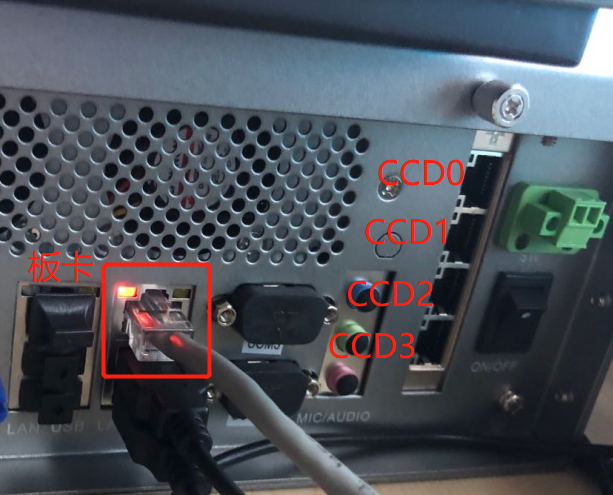

网口分配如下：

右键单击桌面右下角的网络图标

→点击“打开网络和共享中心”

→点击“更改适配器设置”

→将有网络的网线插入运动控制卡网口，将对应的网络名称修改为“运动控制卡”

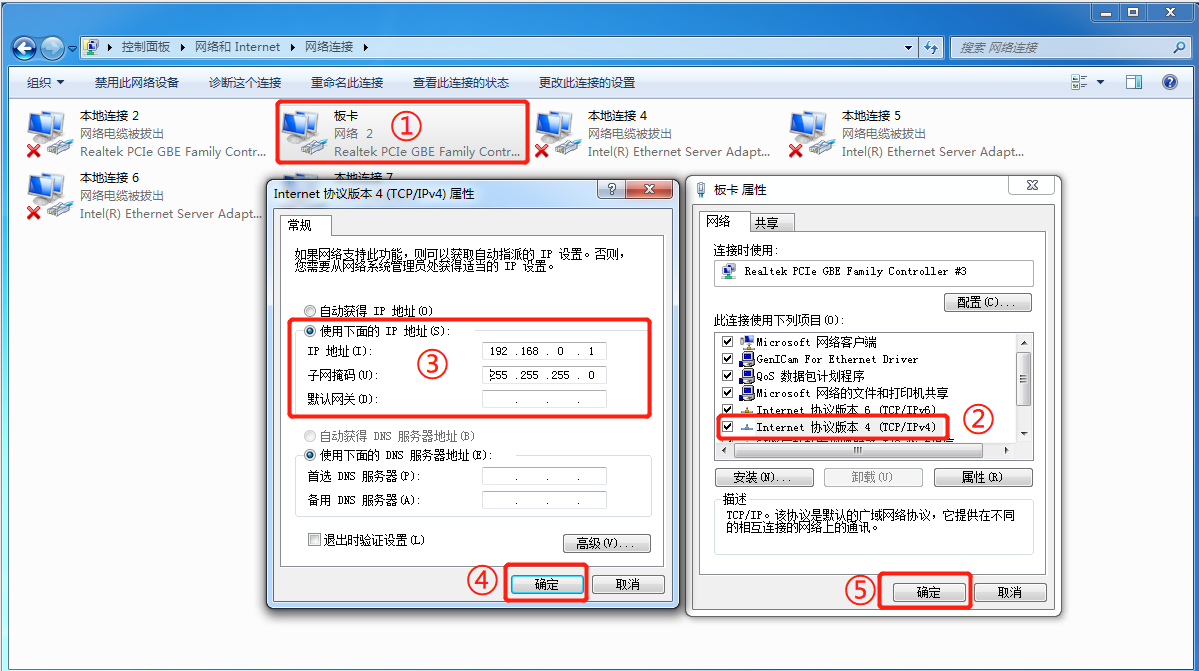

→右键点开“运动控制卡”的网络属性，按以下顺序修改运动控制卡的IP地址

修改完IP地址后必须点“确定”关闭所有属性窗口，否则IP地址不会保存

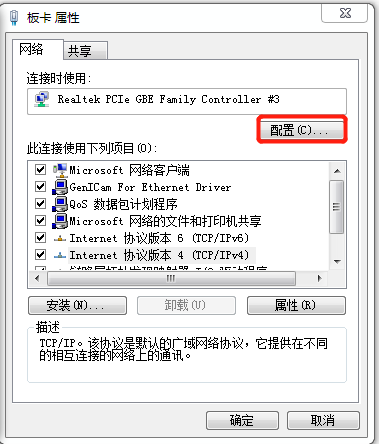

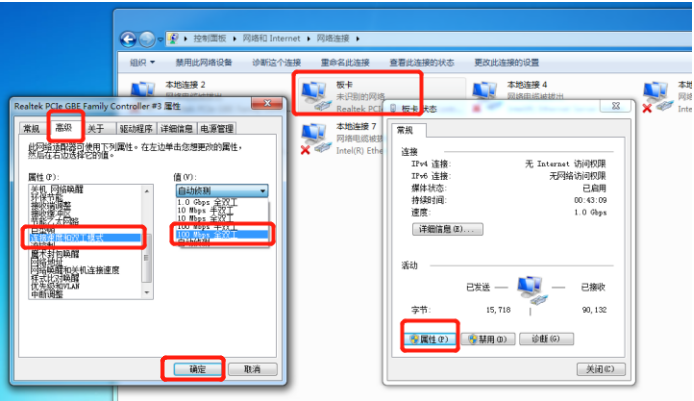

→重新打开“运动控制卡”的网络属性，点击“配置”

→将“高级”参数中的“连接速度和双工模式”改为“100 Mbps全双工”，点击“确定”

相机网络配置

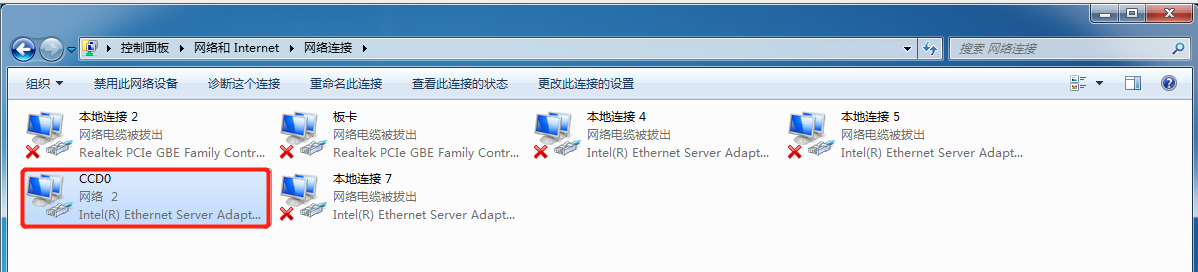

→将有网络的网线插入网口“CCD0”中，将对应的网络名称修改为“CCD0”

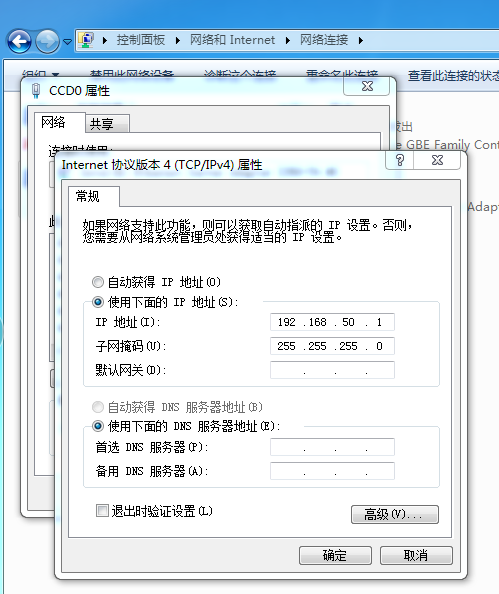

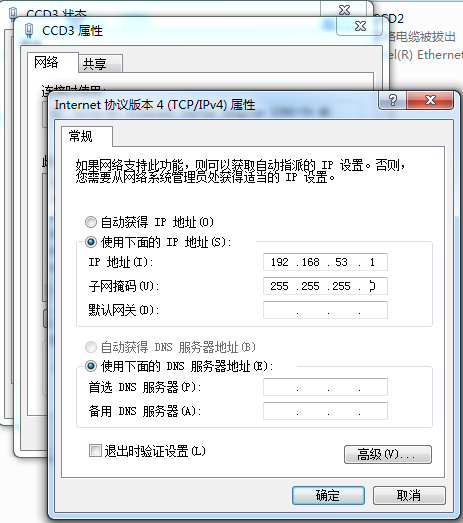

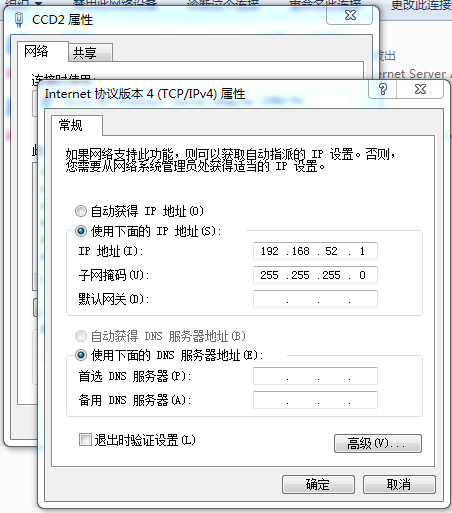

→右键点开“CCD0”的网络属性，修改相机的IP地址如下

修改完IP地址后必须点“确定”关闭所有属性窗口，否则IP地址不会保存

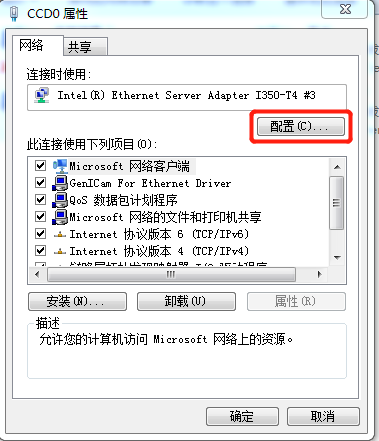

→重新点开“CCD0”的网络属性，修改网络的配置

→将“链接速度”选项卡中的“速度和双工”属性，修改为“1.0 Gbps全双工”

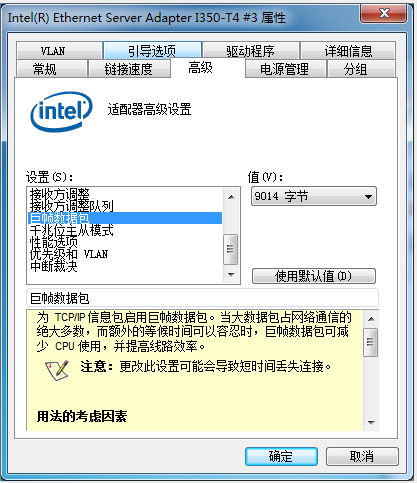

→将“高级”选项卡中的“巨帧数据包”属性，修改为“9014字节”

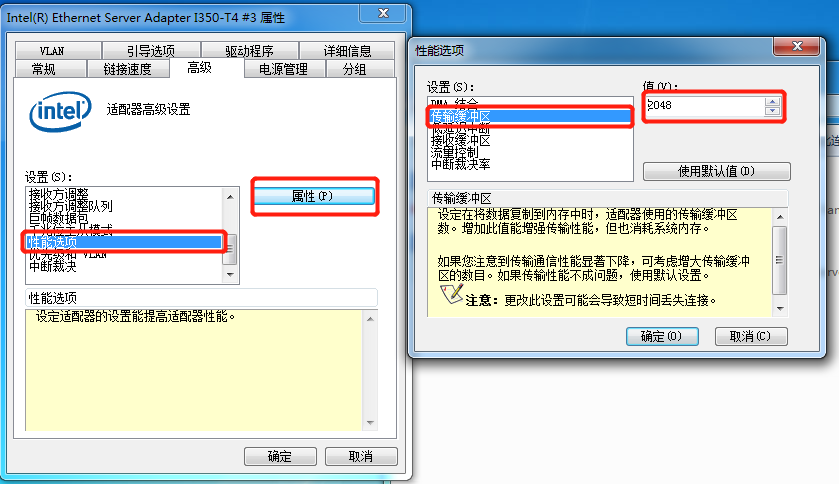

→点击“高级”选项卡中的“性能选项”，点击属性，将“传输缓冲区”的值修改为最大值，图中最大值为“2048”

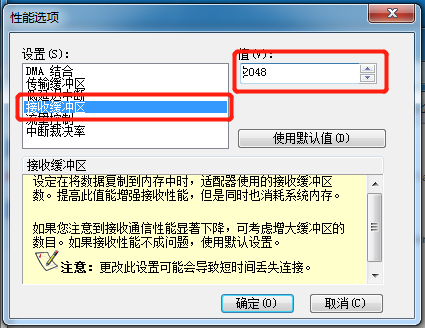

→将“接收缓冲区”的值修改为最大值，图中最大值为“2048”

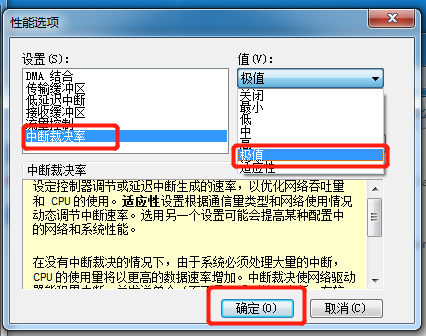

→将“中断裁决率”的值修改为“极值”，点击“确定”

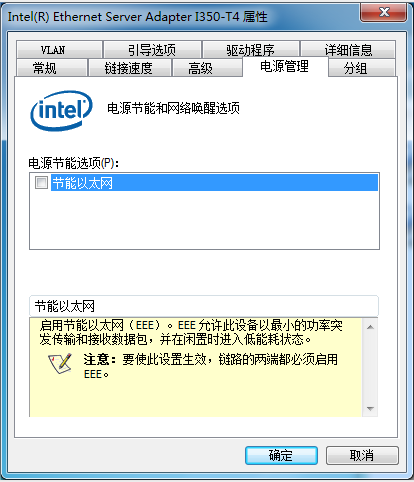

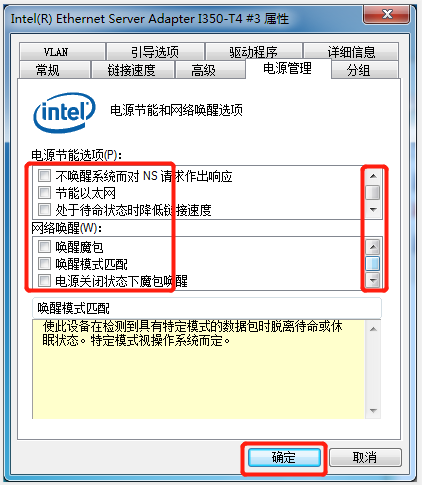

→将“电池管理”选项卡中的所有勾选框去掉勾选，注意滚动查看是否有隐藏选项，设置完毕点击“确定”退出设置

→同理设置其他相机的网络属性

相机设置除了IP有差异，其他设置都一致

→“电池管理”选项卡会有所差异，去掉勾选即可

⑭防火墙设置

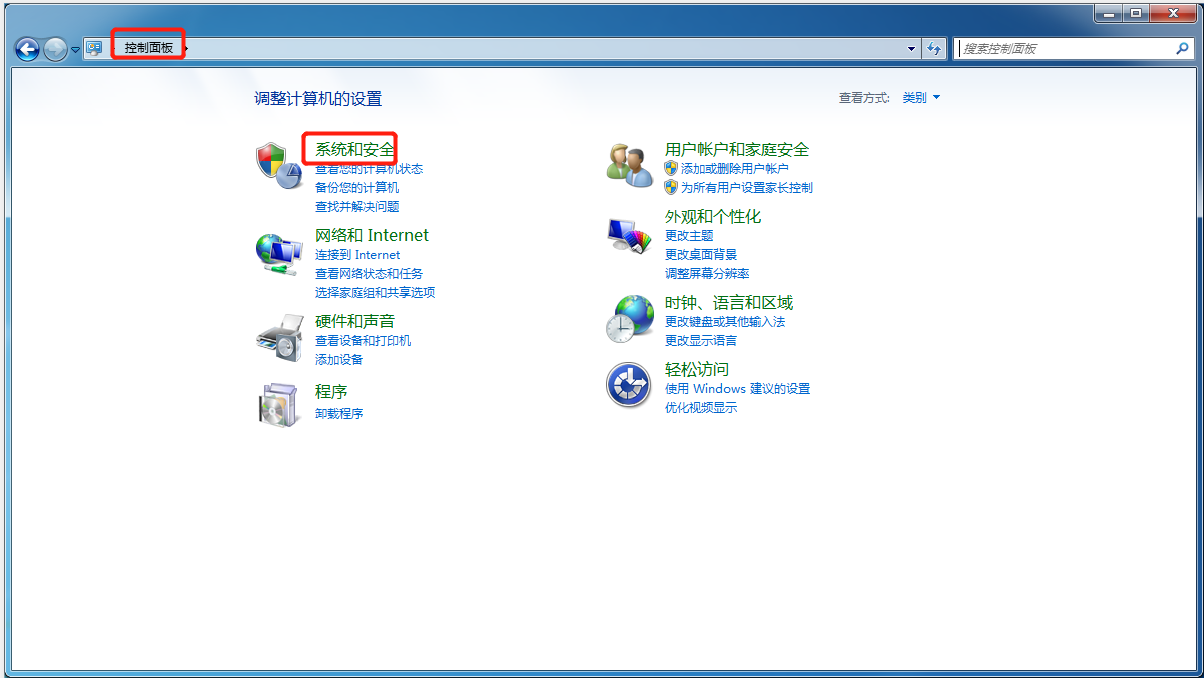

→打开“控制面板”

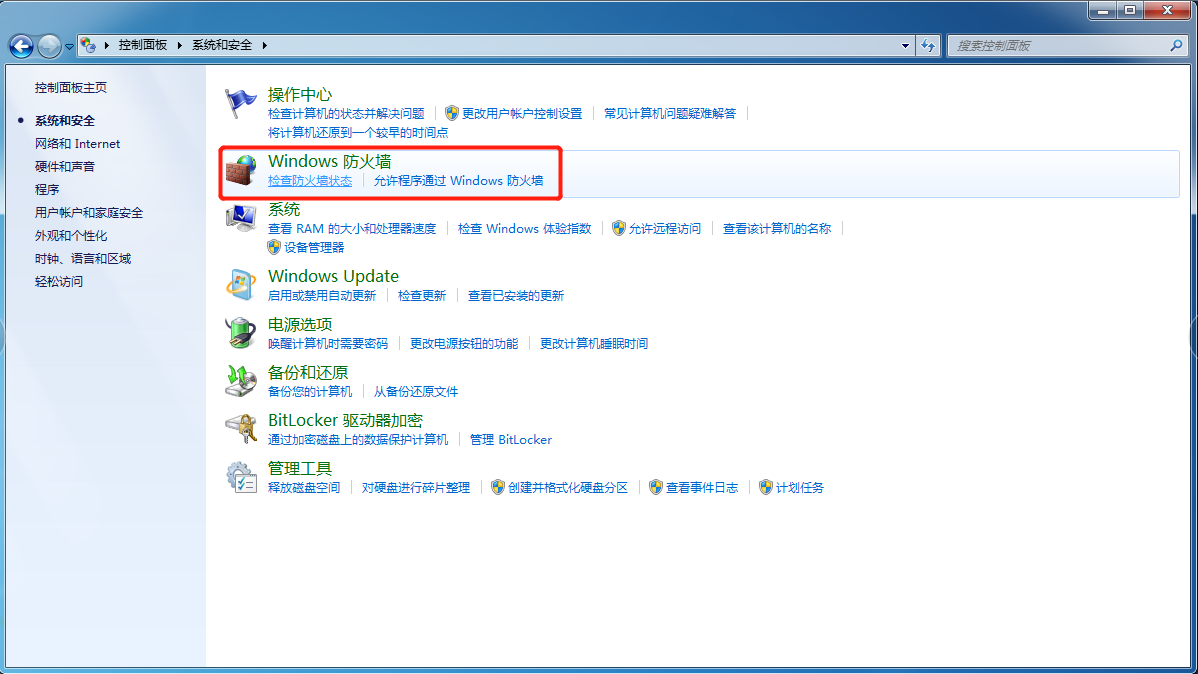

→打开“系统和安全”

→打开“Windows防火墙”

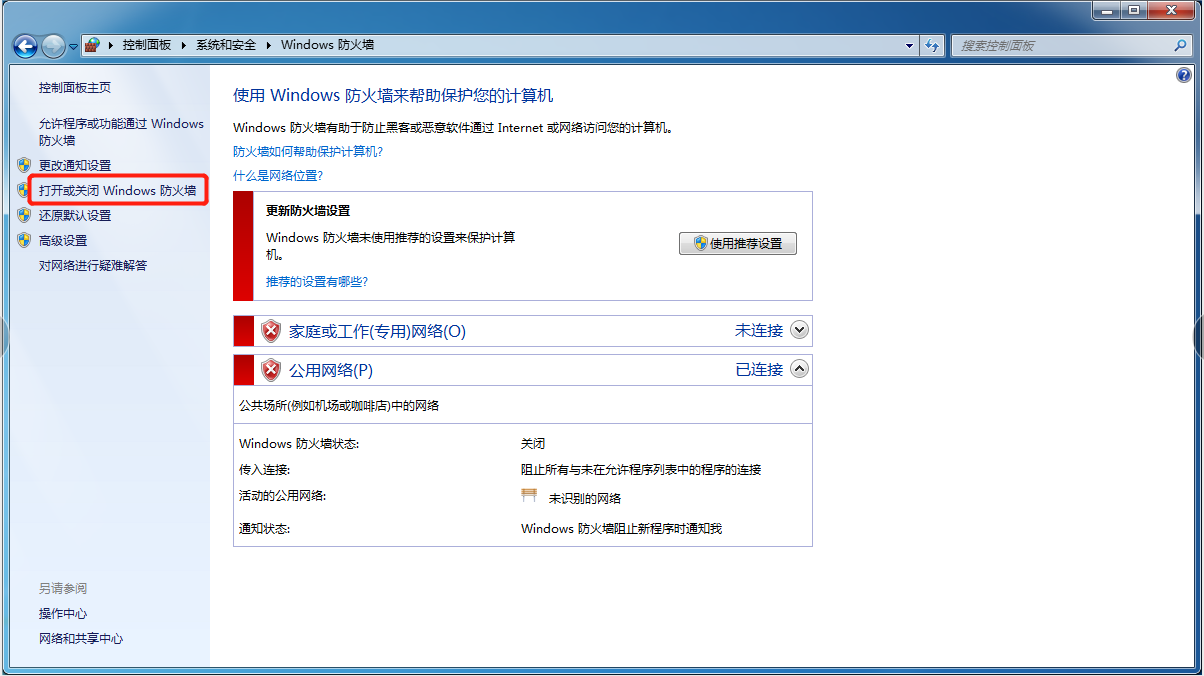

→点击“打开或关闭Windows防火墙”

→点击“关闭Windows防火墙”

→点击“确认”退出

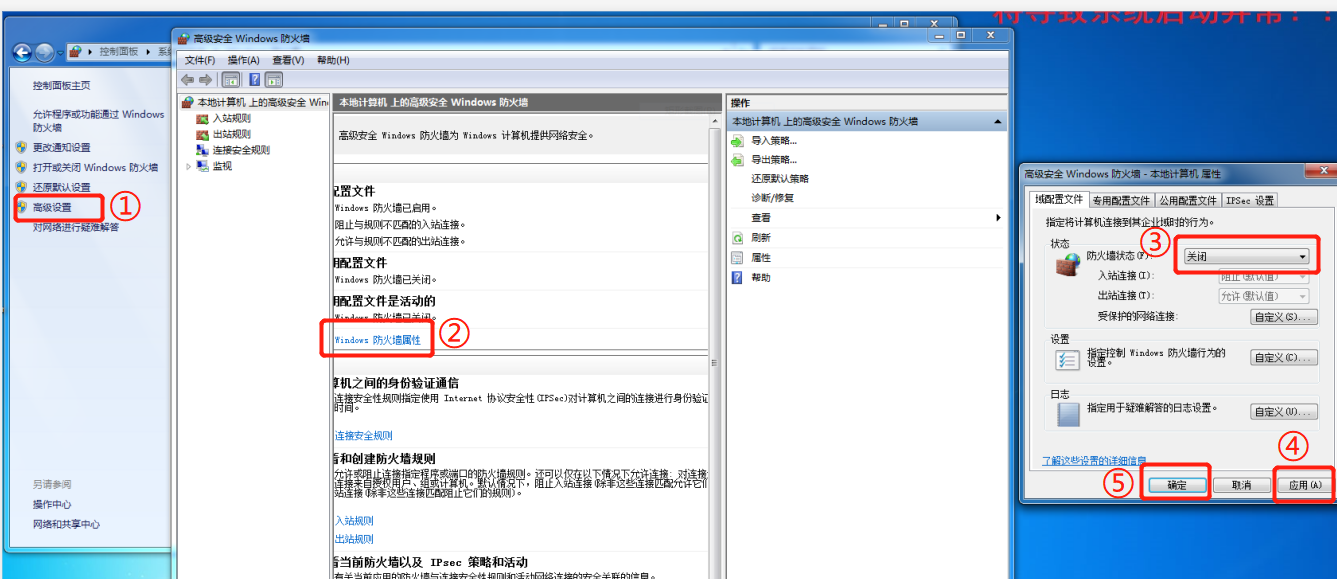

→点击“高级设置”

→点击“Windows defender 防火墙属性”

→将“防火墙状态”修改为“关闭”

→点击“应用”

→点击“确定”

⑮桌面整理

将不常用的桌面图标删除并清空回收站，最终预留“计算机”、“回收站”、“视觉软件”、“MVViewer”、“TeamViewer”等图标。如果有9014运动控制卡，则保留9014运动控制卡Demo的快捷方式。

⑯测试项目程序

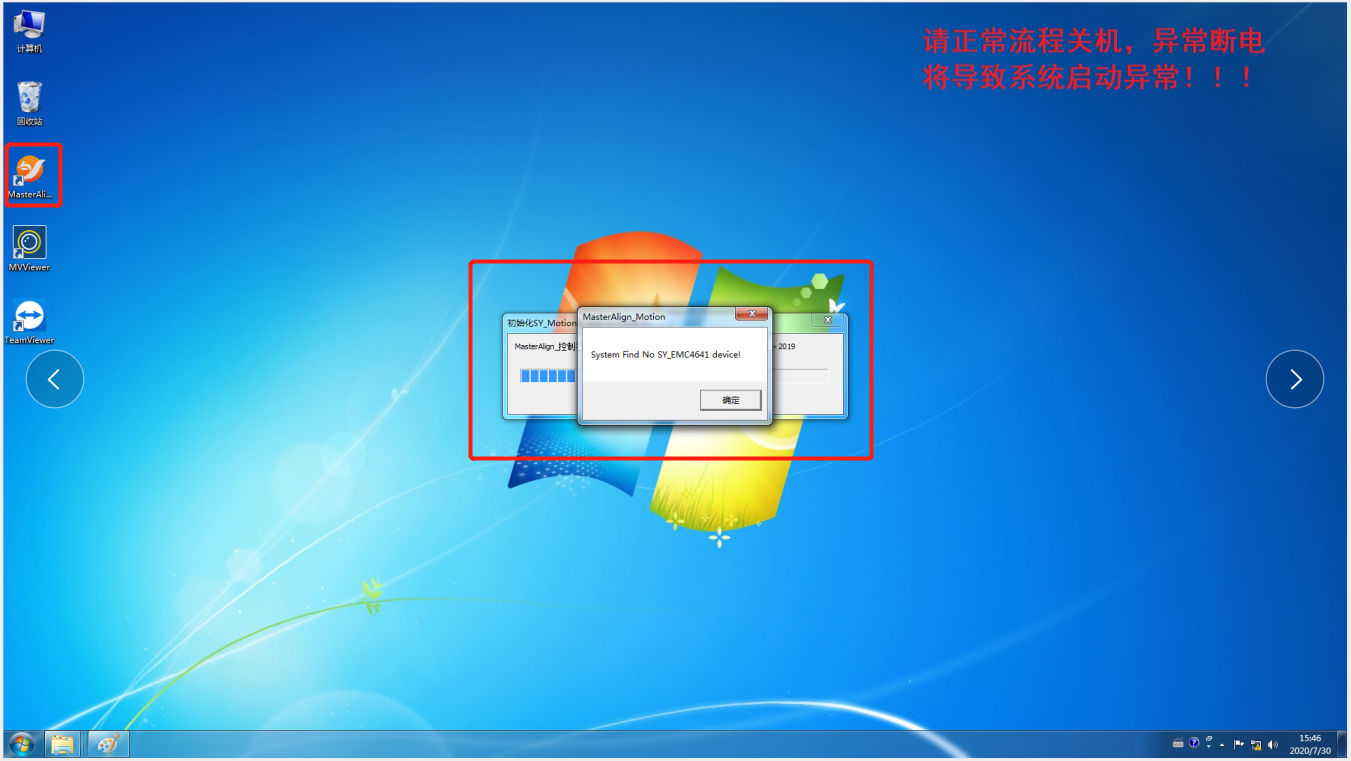

双击打开桌面上的标准程序，当弹窗下列对话框时点击“确定”

登录后检查光源控制器连接状态

查看加密锁信息

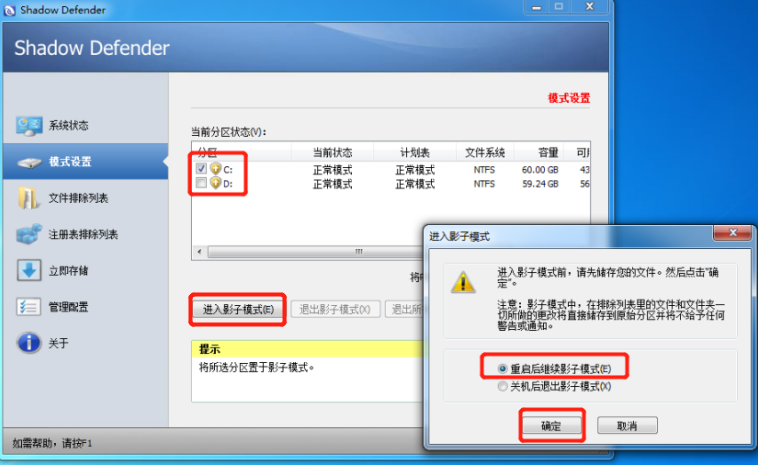

⑰开启影子系统

→装机后需重启工控机（否则不能打开影子系统）

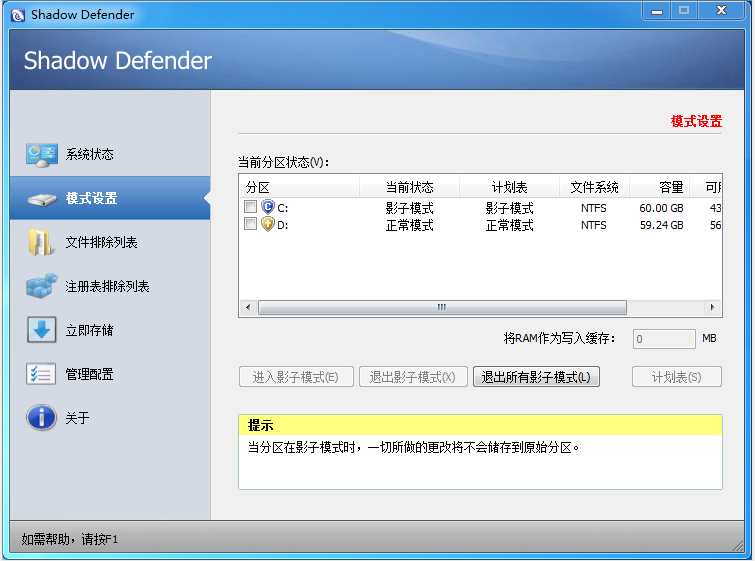

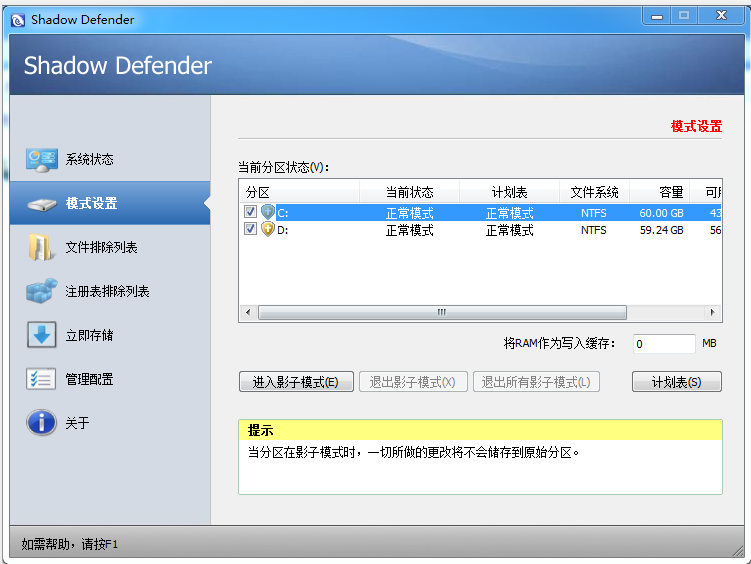

→程序主界面如下

→只勾选C盘前的复选框

→点击“进入影子模式”

→点击“重启后继续影子模式”

→点击“确定”

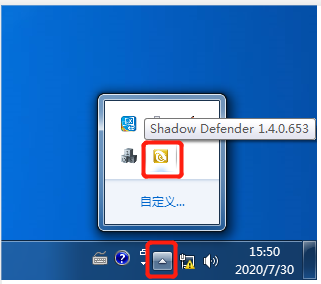

设置好后界面如下图所示：

6. 配置相机IP地址

针对量产项目，客户在尚未掌握自行配置相机IP地址的情况下，由装机人员配置好相机IP地址。新项目或者技术需要过去调试的项目则不要求配置相机IP地址。

1) 先给相机插上电源线和通讯线缆，等相机蓝灯常亮后配置相机IP地址；

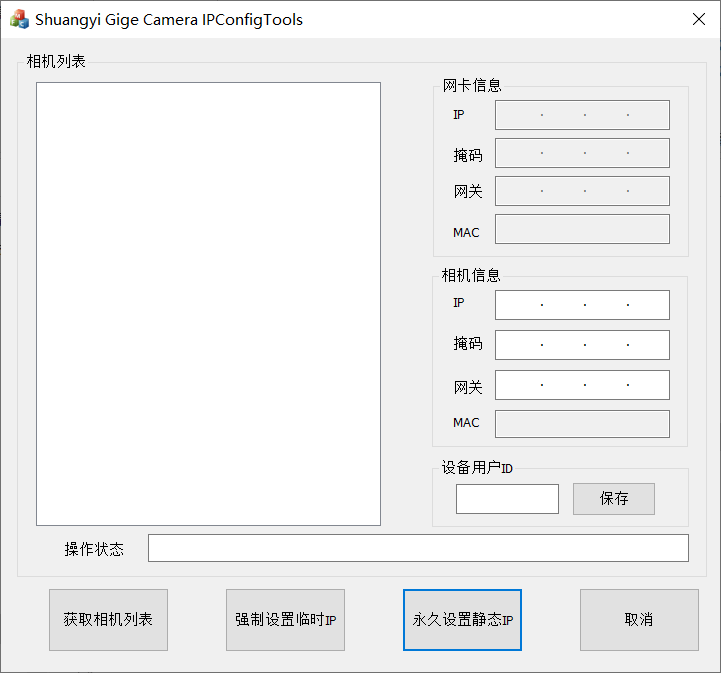

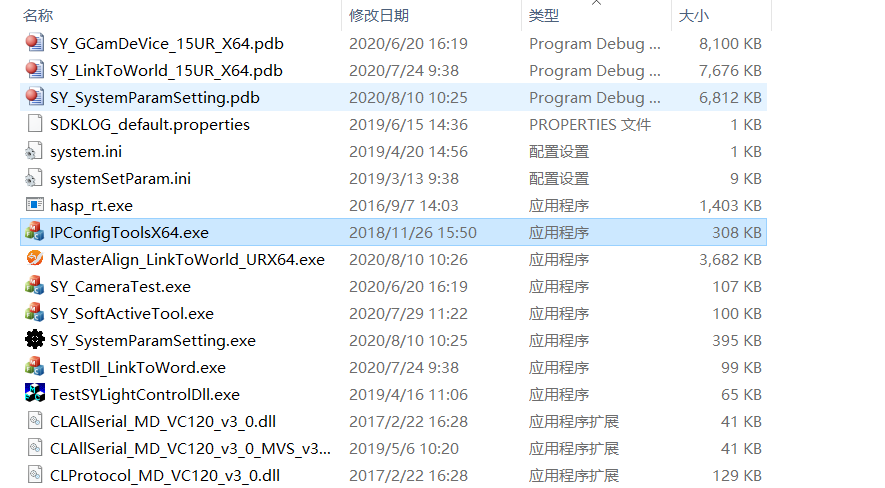

2) 在程序目录打开相机IP配置小程序：IPConfigTools.exe；

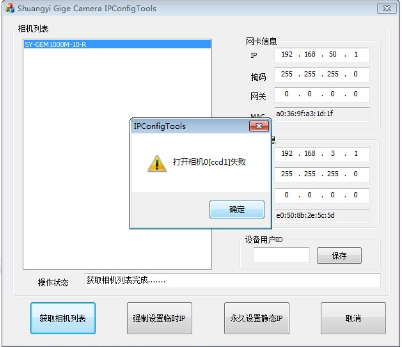

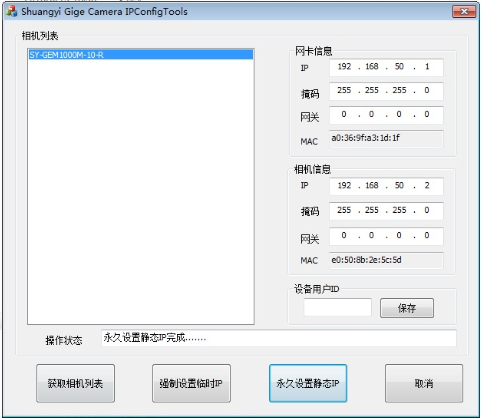

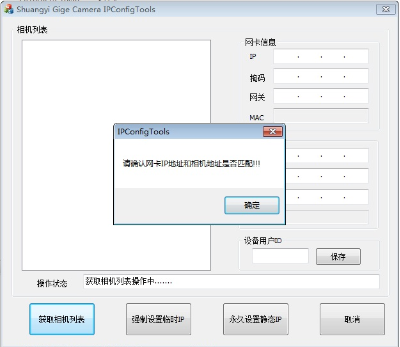

软件界面如下图：

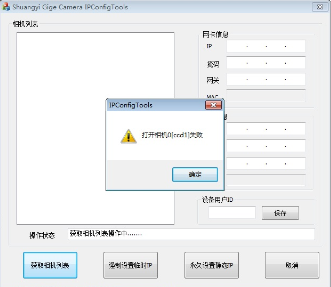

3) 点击“获取相机列表”，会弹出打开相机失败以及请确认网卡IP地址和相机地址是否匹配。

4) 双击列表中刷新出来的相机，同样会弹出打开相机失败以及请确认网卡IP地址和相机地址是否匹配。

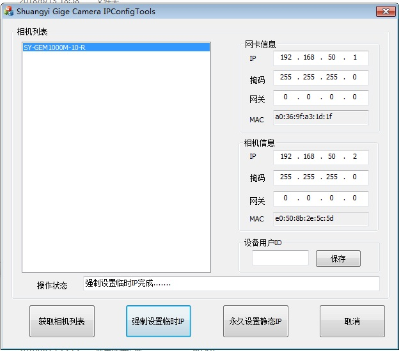

5) 填写相机IP地址（默认192.168.50.2为CCD0，192.168.51.2为CCD1，以此类推），点击强制设置临时IP，系统会显示强制设置临时IP完成……

6) 点击永久设置静态IP，系统会显示永久设置静态IP完成……

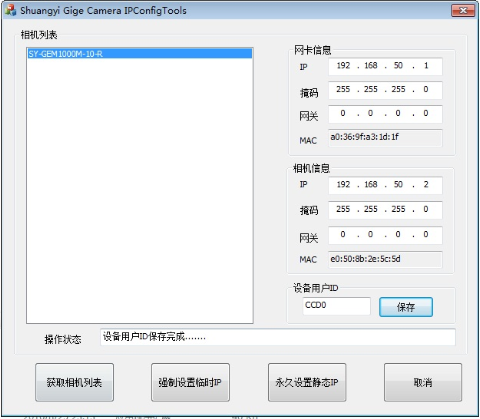

7) 在设备用户ID栏填写相机名称，一般使用大写CCD0～n命名。点击保存，系统会显示设备用户ID保存完成……

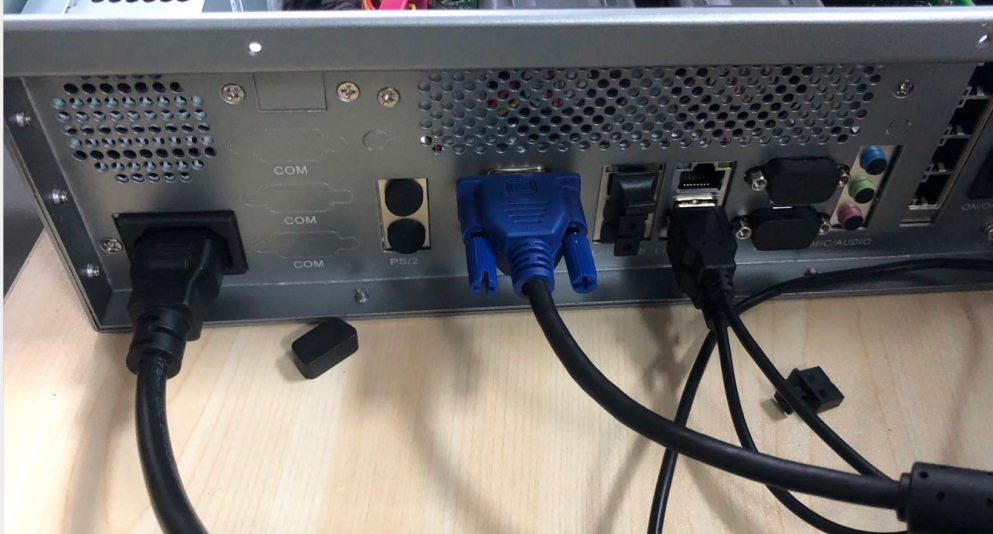

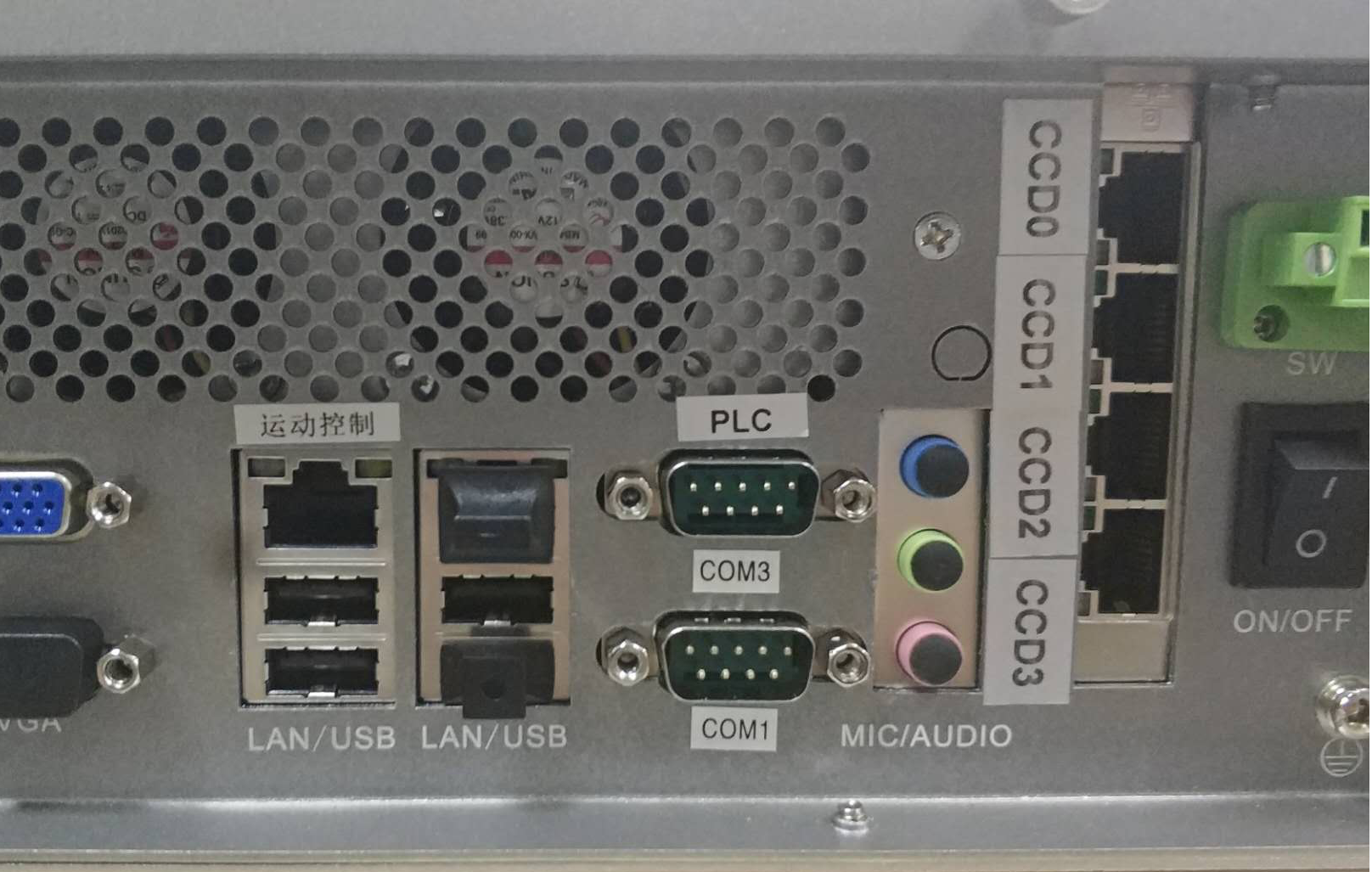

7. 贴好工控机端口接线标签

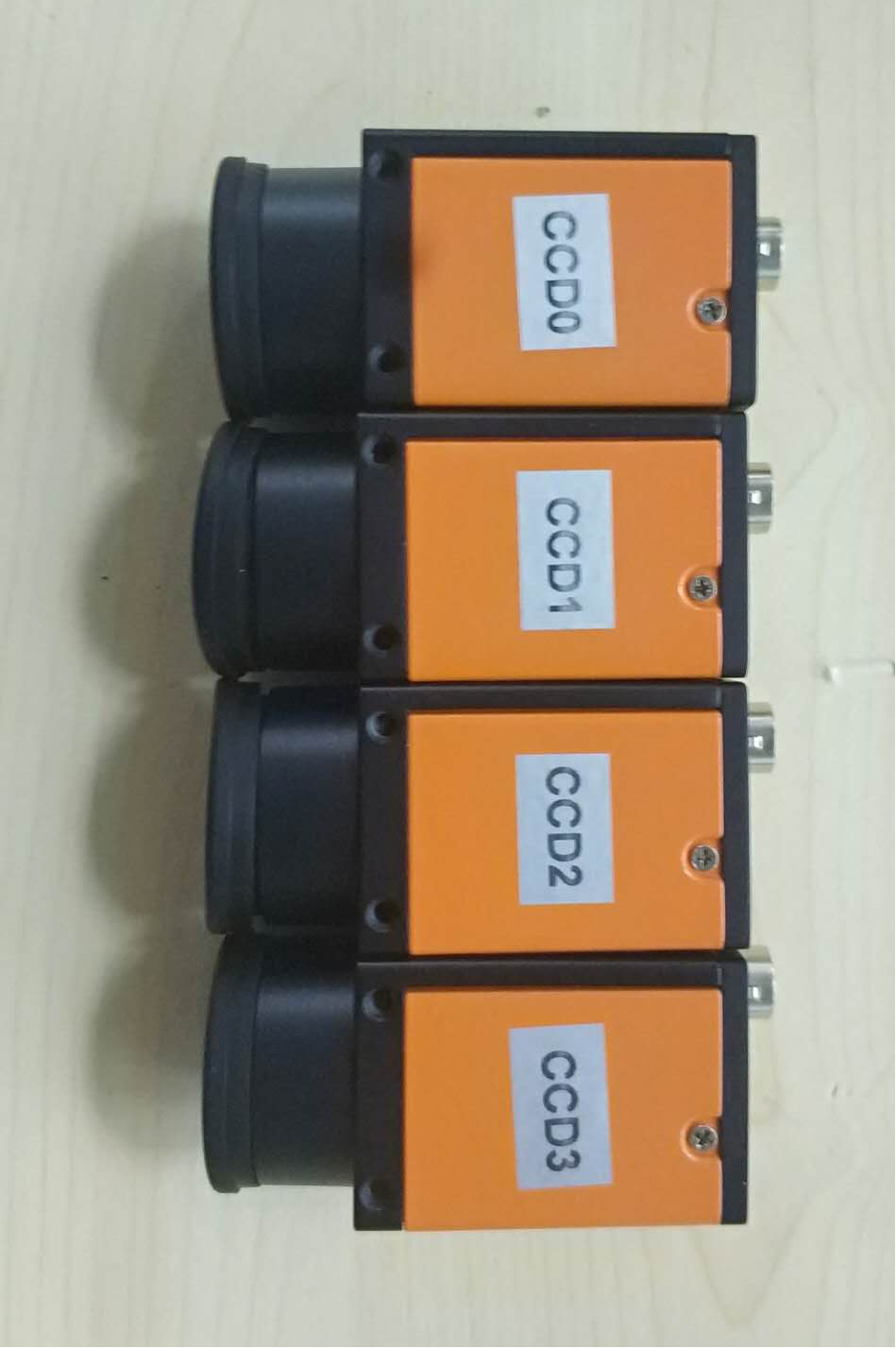

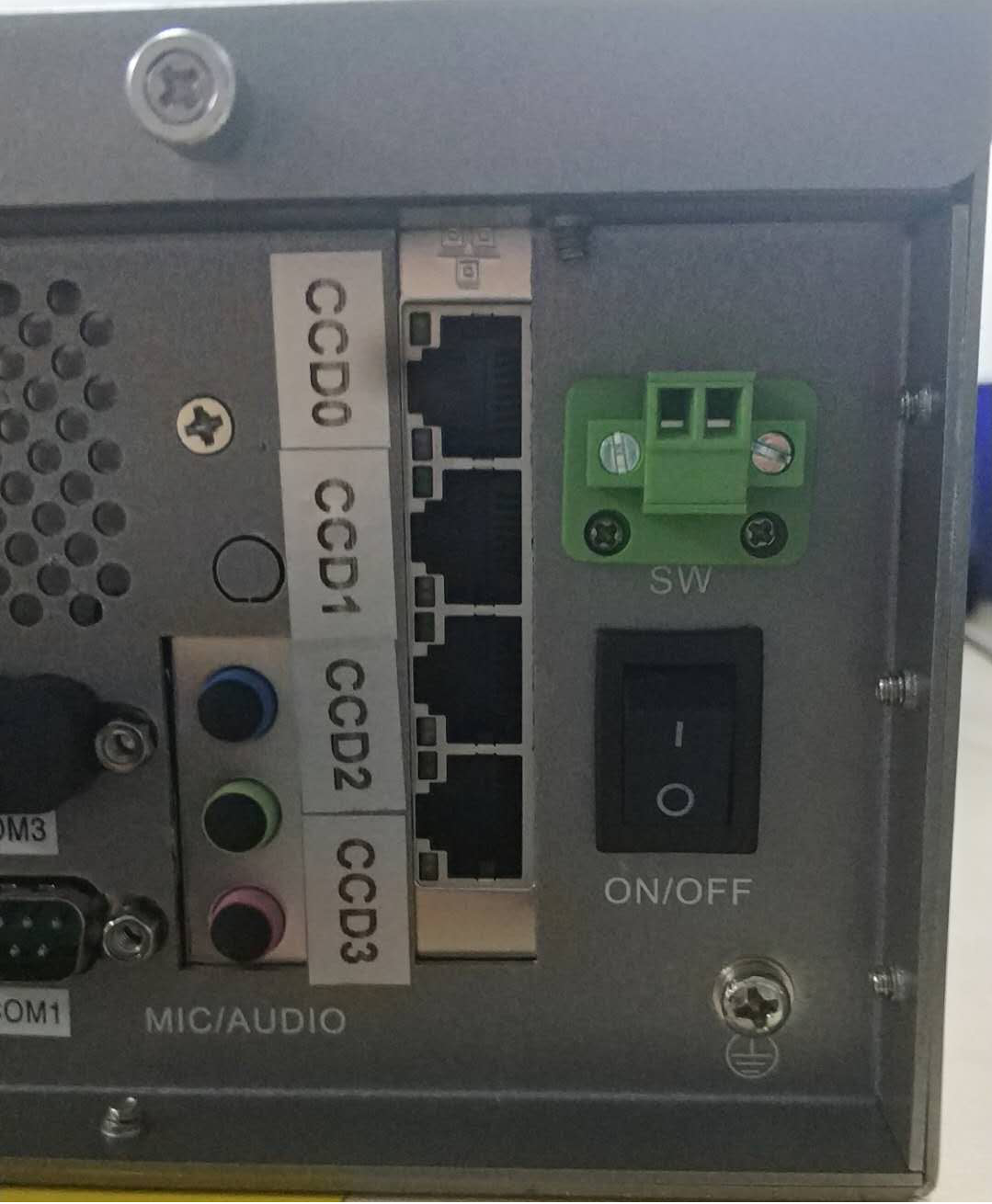

1， 贴好CCD标签；

有几颗相机便需要贴对应数量的标签；

2，贴好PLC通讯标签；

无特殊要求，一般默认使用COM3作为PLC通讯接口，控轴应用不通讯的则不贴

3，贴好运动控制网口的接口标签；

带网口的运动控制应用，需要贴好运动控制网口的标签，与实际设置的运动控制网口IP地址相对应。

4，如有外接的光源控制器，则需要贴好光源控制器通讯的COM口标签；

   无特殊要求，一般默认使用COM1作为光源控制器的通讯接口。

装机流程结束！
