四CCD高精度对位翻版覆膜机应用

翻版覆膜机是一种广泛应用于包装、印刷、电子等领域的设备，它通过加热和加压的方式将薄膜材料与被覆材料紧密结合，实现多种产品的表面处理和保护。这种设备能够处理的产品种类繁多，包括但不限于食品包装、药品包装、日用品包装、书籍杂志封面、电路板以及建筑材料等。覆膜后的产品不仅能够有效防潮、防水、防尘，还能提升产品的美观度和附加值，增强耐磨性和光泽度，延长使用寿命。

然而，在翻版覆膜机的应用过程中，行业面临着一些困难和难题。高精度对位是首要难题，尤其是对于柔性显示屏等高精度产品，需要达到微米级的贴合精度，以确保屏幕与触控层、盖板等部件完美贴合，避免气泡、错位等问题。此外，应力控制同样关键，处理不当可能导致屏幕折痕、裂纹甚至损坏。材料兼容性也是一大挑战，不同种类的显示屏及其配套材料之间差异显著，需要精准的对位贴合，以确保贴合效果和使用寿命。

双翌公司自主研制的MasterAlign视觉对位软件为这些难题提供了完美的解决方案。MasterAlign凭借其先进的、自主研制的图像处理和算法技术，实现了微米级的高精度定位，能够实时捕捉和分析屏幕及配件的位置信息，自动调整贴合位置，确保每一次贴合都精准无误。同时，该软件还具备应力优化功能，能够实时监测屏幕应力分布，通过智能算法优化贴合路径和速度，减少应力集中和突变，有效避免屏幕折痕和裂纹的产生。此外，MasterAlign还支持多种材料和工艺参数的配置，可以根据不同显示屏及其配套材料的特点进行灵活调整，确保贴合效果达到最高水准。

使用双翌MasterAlign视觉对位软件后，翻版覆膜机的应用变得更加广泛和高效。它不仅解决了高精度对位、应力控制及材料兼容性等难题，还提升了生产效率和产品质量。这一技术的引入为整个智能制造行业的创新和发展注入了新的活力，推动了行业的进步和发展。

综上所述，翻版覆膜机在包装、印刷、电子等领域发挥着重要作用，而双翌MasterAlign视觉对位软件的引入则解决了行业面临的困难和难题，为翻版覆膜机的应用提供了更加高效和精准的解决方案，推动了行业的进步和发展。

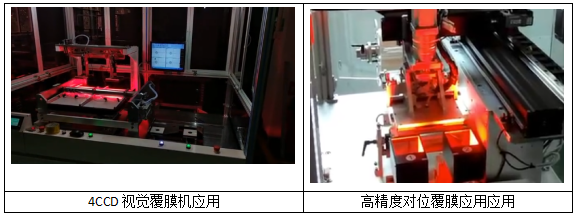

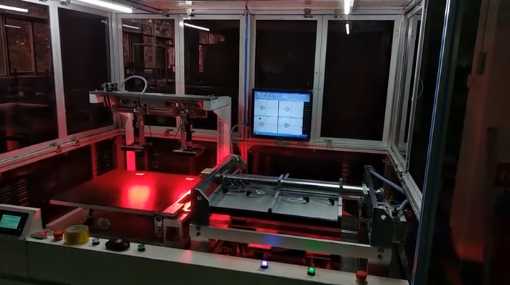

MasterAlign视觉对位系统在此贴合中的应用模型如下：

MasterAlign-4C四相机映射对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中使用软件进行高精度的对位应用，对位精度可达到±0.02mm，而工作中稳定保持对位时间在0.04s内完成。

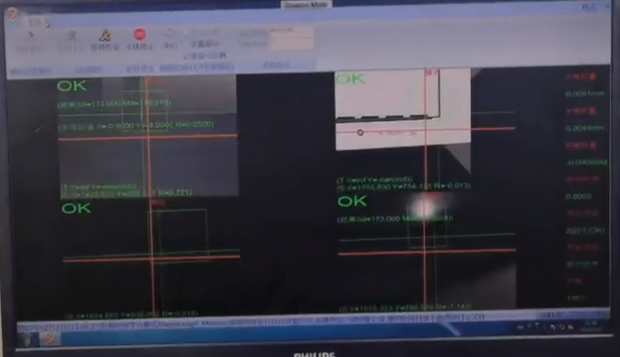

MasterAlign-4C软件主界面

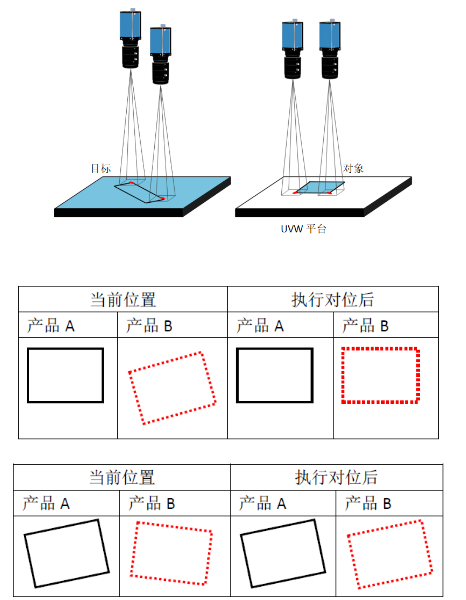

对位原理图示

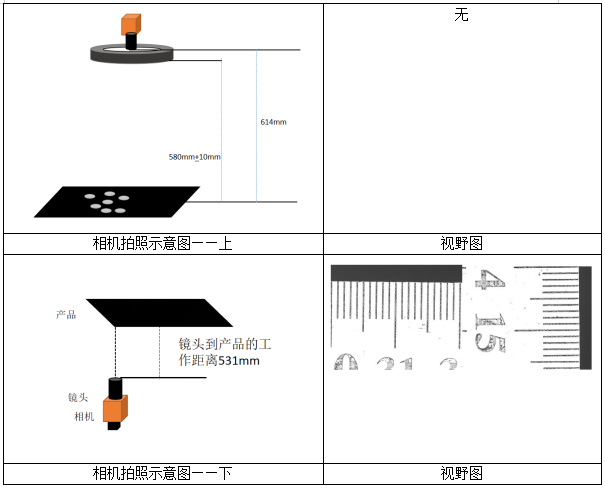

打光配置和实际Mark电拍照图如下：

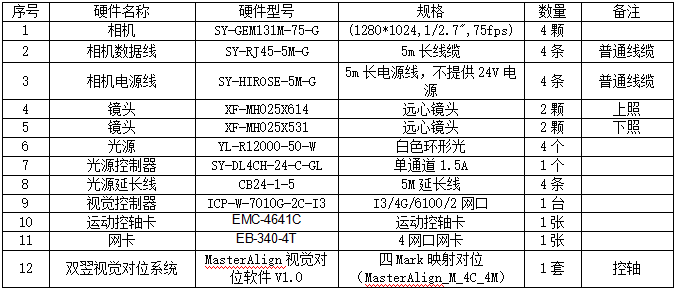

硬件配置清单如下：

此方案适用领域为:FPC、软硬结合板（R-FPC）、柔性扁平电缆（FFC）、柔性触摸屏、TP、LCM、偏光片、光学胶、触摸屏、各式硬质平面与软质平面产品软对硬、软对软的贴合应用。
