机器视觉定位片材印刷应用

在片材印刷这一充满挑战与机遇的领域，从精美的包装印刷到精致的标签制作，从高端的电子产品外壳印刷到日常的办公用品印刷，精准的定位无疑是整个生产流程的生命线。它就像一位严苛的指挥官，确保每一个印刷图案都能在片材上找到属于自己的 “正确坐标”，从而清晰呈现、完美套准，为最终产品赋予高品质的视觉效果与实用价值。

然而，传统的片材印刷方式仿佛还停留在 “粗放式” 的旧时代。受限于技术瓶颈，其定位精度往往只能达到一个相对宽泛的范围。这就导致在实际生产过程中，图案偏移的情况时有发生，原本应该整齐排列的图文变得歪歪扭扭；色彩偏差问题也屡见不鲜，精心调配的色彩在印刷后与预期相差甚远。这些瑕疵不仅使得大量的片材成为废品，直接增加了生产成本，还严重影响了生产效率，打乱了企业的生产计划，让企业在市场竞争中处于劣势。

WiseAlign 视觉对位软件的横空出世，宛如一道曙光，彻底照亮了片材印刷领域的这片 “阴霾”。它犹如一位拥有火眼金睛的智能助手，为印刷行业带来了前所未有的变革。

该软件配备了顶尖的高分辨率视觉系统，就像拥有一双锐利无比的眼睛，能够捕捉到片材上极其细微的特征和变化。配合先进的图像识别算法，它能够在极短的时间内，以毫秒级的速度快速捕捉片材的位置信息，无论是水平方向的偏移，还是垂直方向的位移，都能精准感知；同时，对于片材的角度信息，哪怕只有极其微小的偏差，也逃不过它的 “法眼”。在印刷前，它还能精准识别印刷基准点，为后续的印刷工作奠定坚实的基础。

不仅如此，WiseAlign 视觉对位软件还具备强大的智能联动功能。它与印刷设备之间仿佛建立了一种无形的默契，能够实时进行数据交互与协同工作。一旦检测到片材的位置或角度出现偏差，软件会迅速做出反应，通过智能算法实时计算出修正数据，并将这些指令精准传达给印刷设备。印刷设备则会根据这些指令，迅速调整印刷头的位置和角度，实时修正印刷位置，确保每一个印刷图案都能精准无误地落在片材的预定位置上。其定位精度可达±0.015mm，如此高的精度，就像在针尖上跳舞，有效避免了图案错位的情况发生，让印刷质量得到了质的飞跃。

在实际操作过程中，WiseAlign 视觉对位软件的便捷性更是让人眼前一亮。操作人员无需具备复杂的专业知识和技能，只需通过简洁直观的操作界面，就能根据不同片材的材质、厚度、表面特性以及印刷需求，如印刷图案的复杂程度、色彩要求等，快速调整各项参数。而且，当企业需要切换不同的生产任务，从一种片材印刷切换到另一种片材印刷，或者从一种印刷图案切换到另一种印刷图案时，操作人员也能在短时间内完成参数调整和设备设置，实现灵活高效的生产切换，大大提高了生产效率和设备的利用率。

WiseAlign-2C应用的软件主界面

对位原理图示

打光配置和实际Mark点拍照图如下：

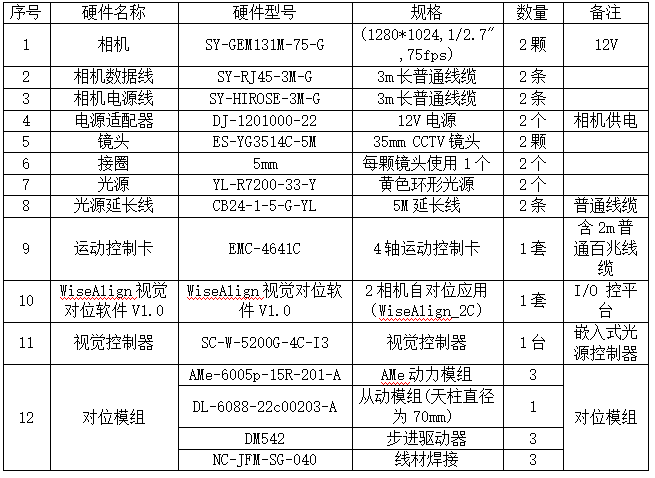

硬件配置清单如下：

此方案适用领域为:PCB片状电路板、、柔性扁平电缆（FFC）、柔性触摸屏、玻璃盖板、光学薄膜、等软性材料、片状材料的丝网印刷、填孔、通孔、检测等相关工艺制造。
