机器视觉PCB塞孔应用

在 PCB（印刷电路板）制造过程中，塞孔工艺是确保电路板性能稳定的关键环节。通过将导电或非导电材料填充进 PCB 上的过孔，能够有效防止线路短路、增强电气连接的可靠性，对电子产品的质量和使用寿命有着直接影响。

然而，PCB 塞孔面临着诸多难题。一方面，PCB 的设计日益复杂，过孔数量众多且孔径大小不一，既有微小的微孔，也有较大尺寸的导通孔，这对塞孔位置的精准度提出了极高要求。哪怕是极其细微的偏差，都可能导致塞孔不完整，进而影响电路板的电气性能。另一方面，在大规模生产中，需要快速且稳定地完成塞孔操作，以满足市场对 PCB 的大量需求。传统的塞孔方式难以兼顾精度和效率，容易出现塞孔不良、材料浪费等问题。

WiseAlign 视觉对位软件为 PCB 塞孔难题提供了全面且高效的解决方案。它运用先进的视觉识别技术，能够快速、精准地识别 PCB 上过孔的位置、形状和尺寸。通过高分辨率的图像采集系统，对 PCB 进行全方位扫描，哪怕是隐藏在复杂线路中的过孔，也能被精准定位。针对不同孔径和形状的过孔，软件利用智能算法自动调整塞孔参数，确保填充材料能够准确无误地注入到过孔中，实现完美塞孔。

该软件还具备强大的兼容性，可与各类塞孔设备无缝对接，无论是自动化的塞孔机，还是半自动化的生产设备，都能通过集成 WiseAlign 视觉对位软件，显著提升塞孔的精度和效率。在实际生产中，使用 WiseAlign 软件后，PCB 塞孔的良品率大幅提高，生产效率也得到了显著提升，有效降低了生产成本，为 PCB 制造企业在激烈的市场竞争中赢得了先机。

WiseAlign视觉对位系统印刷案例中的应用模型如下：

在工业自动化领域，WiseAlign-2C 双相机自对位系统应用广泛。其搭载的软件界面操作简便，新用户也能快速上手，有效降低了操作人员的学习成本。

以油墨印刷环节来说，设备借助 WiseAlign 视觉对位软件，实现高精度、高速度的对位。软件快速捕捉网板特征，精准调整位置，确保网板对齐，保障油墨印刷准确无误。该系统在油墨印刷中的对位精度可达 ±0.03mm，处于行业领先，且仅需 0.4 秒就能完成对位，极大提升了生产效率，满足企业高效生产需求，有力推动工业自动化发展。

WiseAlign-2C应用的软件主界面

对位原理图示

打光配置和实际Mark点拍照图如下：

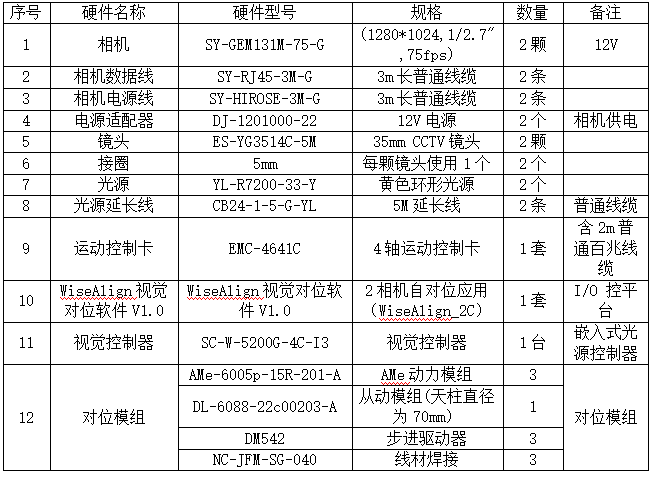

硬件配置清单如下：

此方案适用领域为:PCB片状电路板、、柔性扁平电缆（FFC）、柔性触摸屏、玻璃盖板、光学薄膜、等软性材料、片状材料的丝网印刷、填孔、通孔、检测等相关工艺制造。
