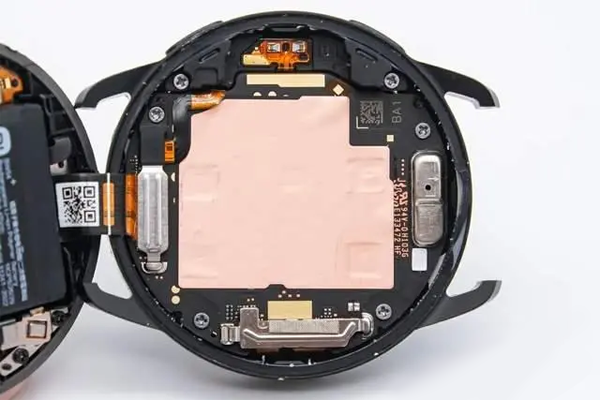

机器视觉贴合手表功能片应用

MasterAlign视觉对位软件在机器视觉贴合手表功能片应用中展现了卓越的技术实力，精准解决了高精度对位与复杂贴合工艺的难题，成为智能手表制造行业的核心技术支撑。针对手表功能片贴合中玻璃盖板、触摸屏、OLED显示屏等多层材料的精密对位需求，软件采用亚像素级图像处理算法，结合高分辨率工业相机（最高支持5000万像素）和自适应光学补偿技术，对位精度高达±0.01mm，确保每一层材料都能完美贴合，避免气泡、偏移等问题。其智能形变补偿功能可自动识别并校正材料在加工过程中的形变，适应不同尺寸、厚度和曲率的功能片，贴合速度可达每分钟60次以上，良率提升至99.5%，显著提升了生产效率。

MasterAlign支持多种贴合模式，包括单点对位、多点对位和复杂轮廓对位，能够满足不同工艺需求，兼容OCA光学胶、LOCA液态光学胶等多种胶水类型，适用于高精度G+F（Glass+Film）、G+G（Glass+Glass）等复杂贴合工艺。软件内置实时监控系统，可动态检测贴合位置及压力分布，结合自动纠偏功能，确保贴合过程稳定可靠，即使在高速运行中也能保持一致性。此外，MasterAlign具备强大的兼容性，可无缝对接多种工业相机、贴合设备和机械臂，支持多工位协同作业，满足大规模生产需求。

操作方面，MasterAlign提供了直观的用户界面和简洁的操作流程，即使是新手也能快速上手，大幅降低了培训成本和时间。其智能学习功能可自动优化对位参数，减少人工干预，进一步提升生产效率。凭借高精度、高效率和高稳定性，MasterAlign视觉对位软件不仅解决了手表功能片贴合中的技术难点，还为行业带来了革命性的变革，成为实现智能化、自动化生产的核心技术支撑，助力企业提升竞争力，迈向工业4.0时代。

MasterAlign视觉对位系统在此贴合中的应用模型如下：

MasterAlign-4C四相机映射对位。此案例中使用软件进行高精度的对位应用，在软对硬贴合中，其对位精度可达到±0.001mm，而工作中稳定保持对位时间在0.02s内完成。

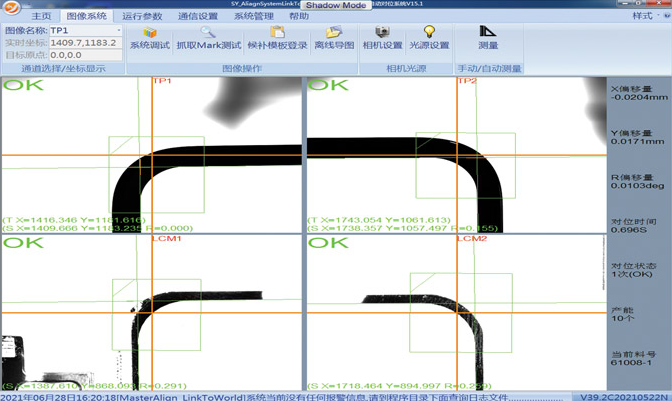

MasterAlign-4C软件主界面

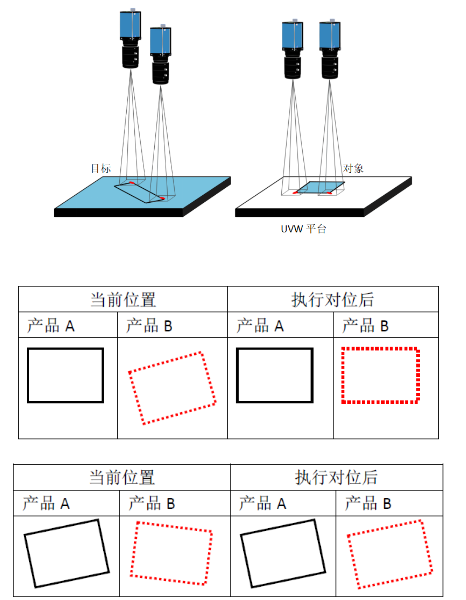

对位原理图示

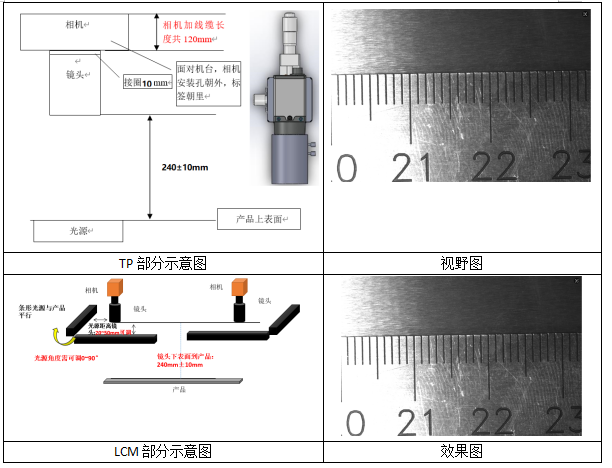

打光配置和实际Mark电拍照图如下：

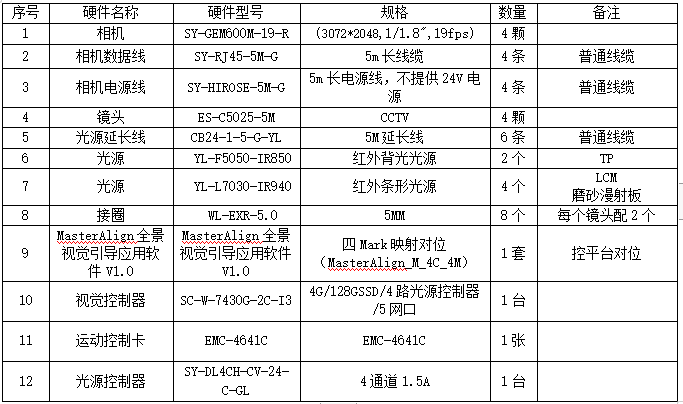

硬件配置清单如下：

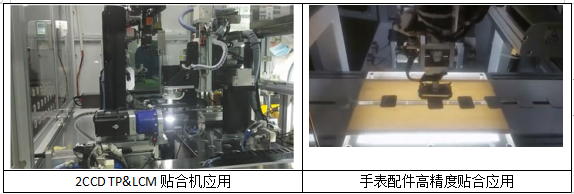

此方案适用领域为:各式电子智能产品、手机玻璃盖板、手机辅料、TP、LCM、偏光片、光学胶、触摸屏、各式硬质平面与软质平面产品软对硬、软对软的贴合应用。
