SC3100视觉控制器安装WiseAlign装机指引

发布时间:2021-02-20 14:15:44 最后更新:2021-02-20 18:03:30 浏览次数:2610

一.硬件

1. 拆机

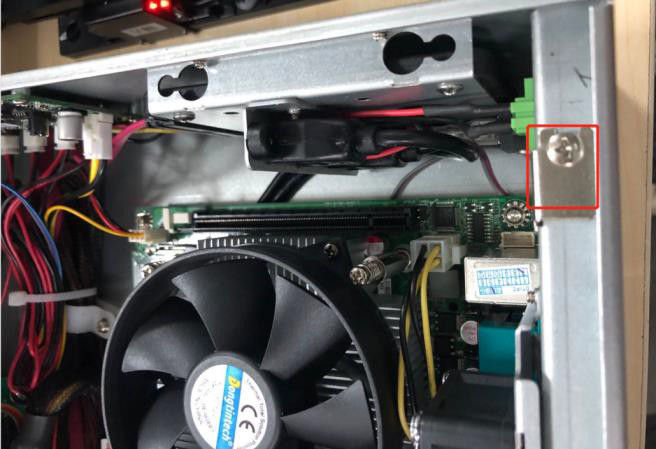

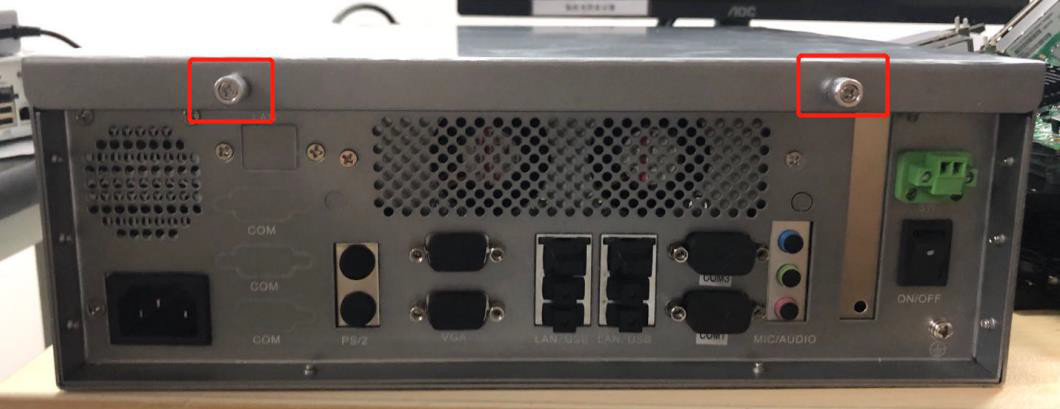

拧松下图中的两个螺丝,揭开上盖



2. 添加网卡

→拆掉图中的挡片


→根据工控机的尺寸给网卡换上合适的挡片

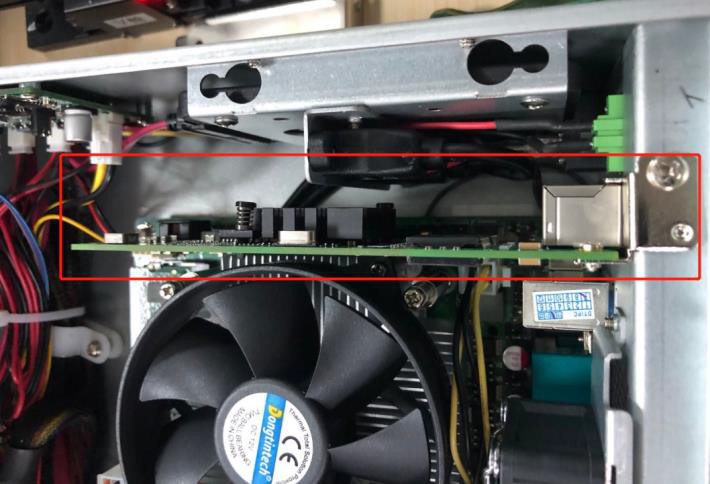

→将网卡插入 PCIe 插槽,锁螺丝固定好



→检查网口是否放正,网线插拔是否顺畅

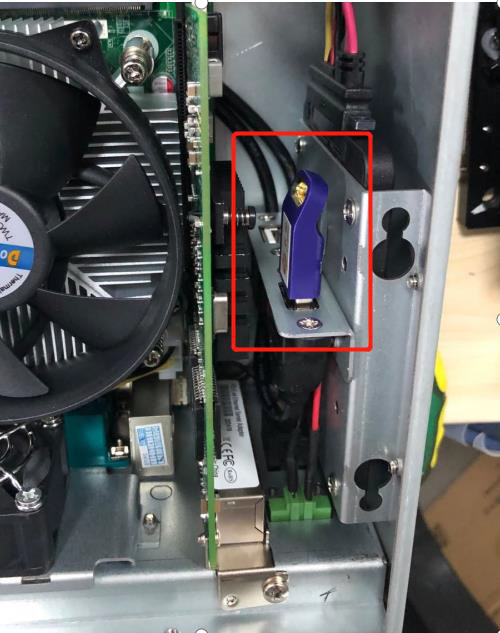

3. 安装加密锁

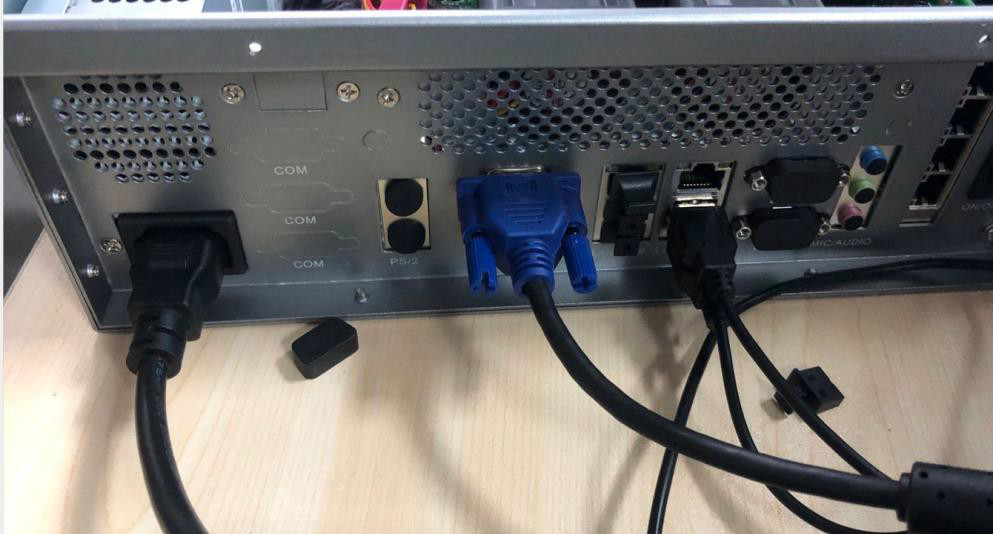

4. 接线

 连接好电源、VGA、键鼠

5. 上电启动

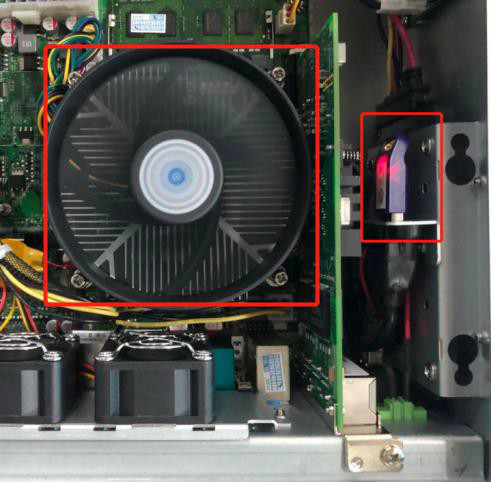

检查风扇是否转动,加密狗亮红灯

6. 恢复

确认一切正常后锁好上盖

二.软件

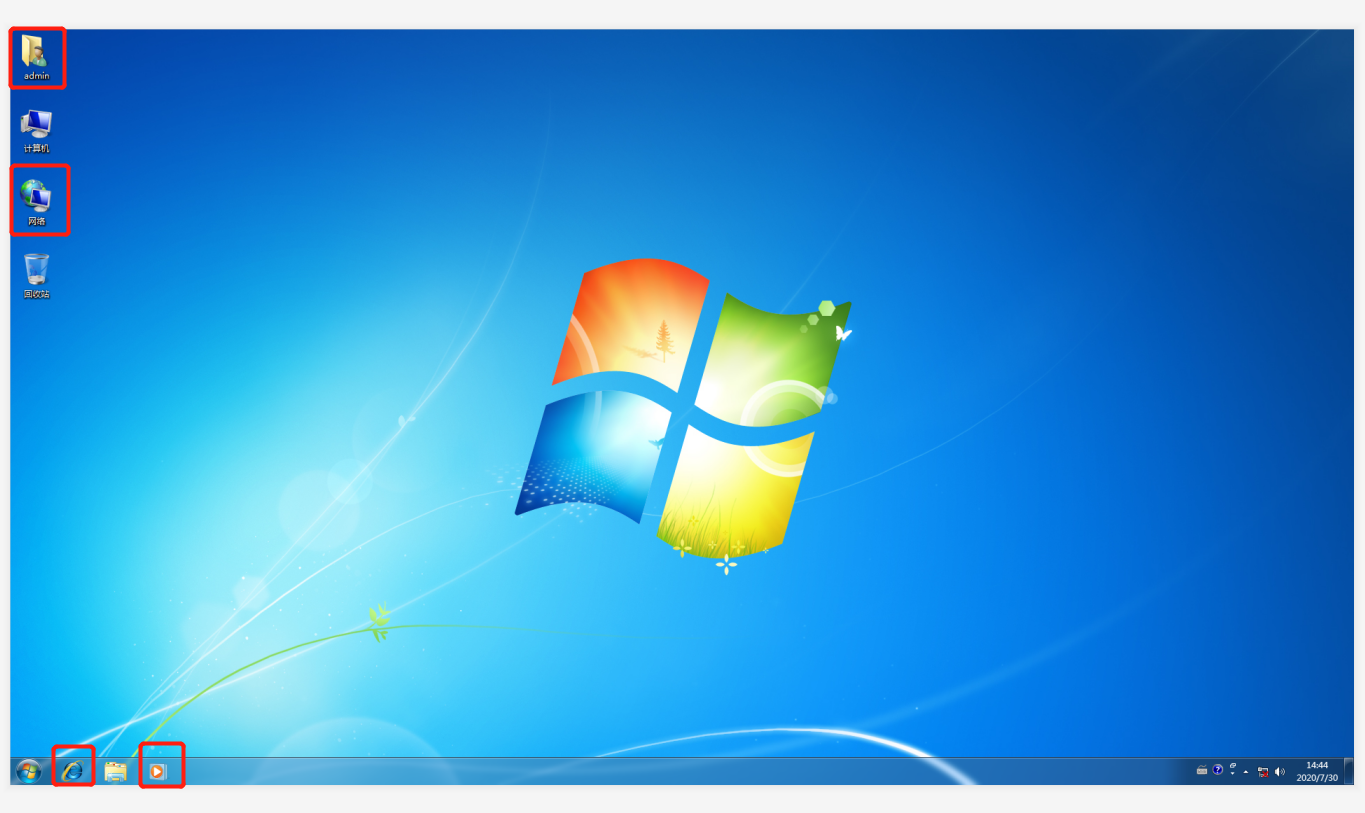

1. 清理桌面

将桌面和任务栏上不需要的图标删除掉。




2. D盘准备

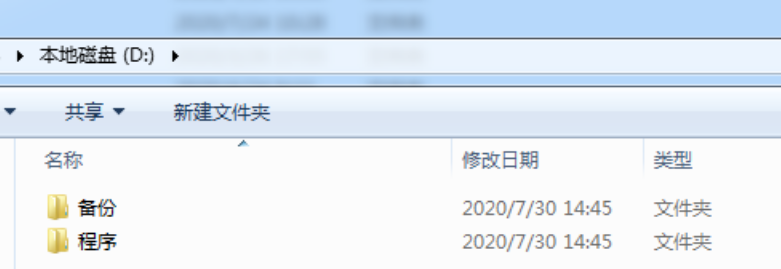

在D盘新建两个文件夹,分别叫“备份”和“程序”。


3. 拷贝文件

将需要安装的程序文件拷贝到“备份”文件夹下。

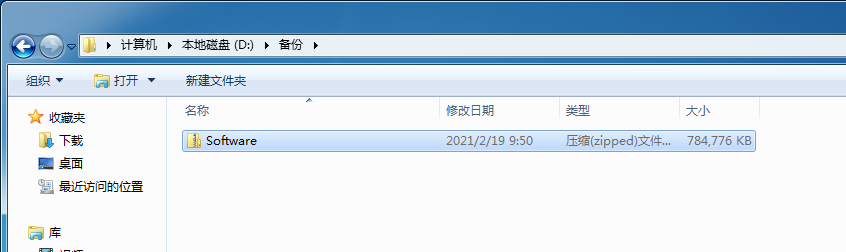

将U盘中的“Software”压缩包文件拷贝至“备份”文件夹中


4. 解压文件

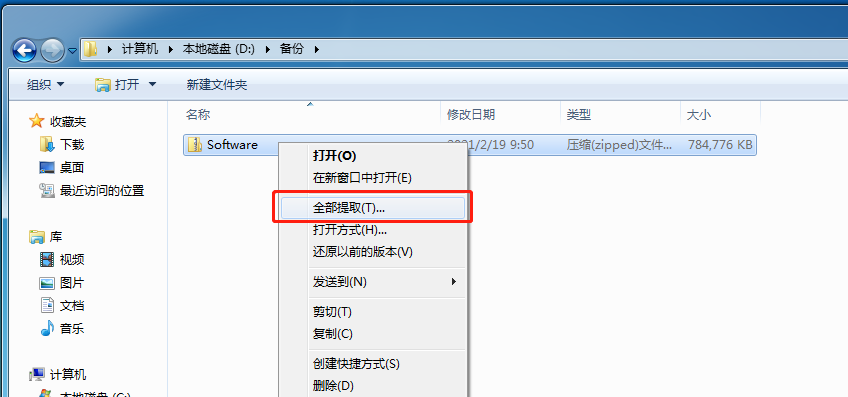

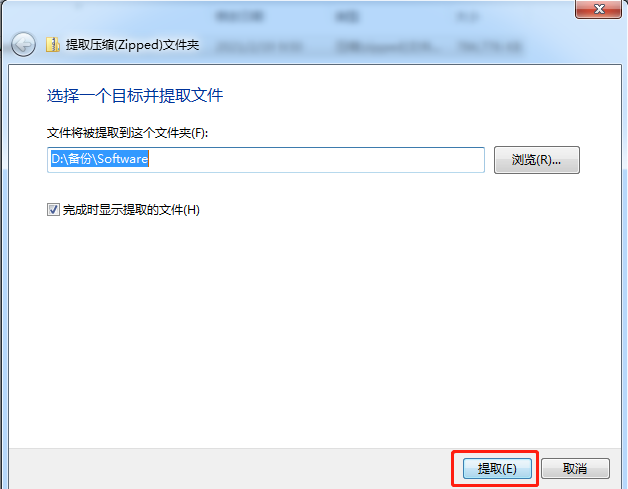

右键单击Software.zip,选择“全部提取(T)...”,弹出的对话框点击“提取”。



5. 安装程序

打开Software文件夹。依次安装需要的程序。


①安装解压工具。

双击打开“0.WinRar”程序安装包。

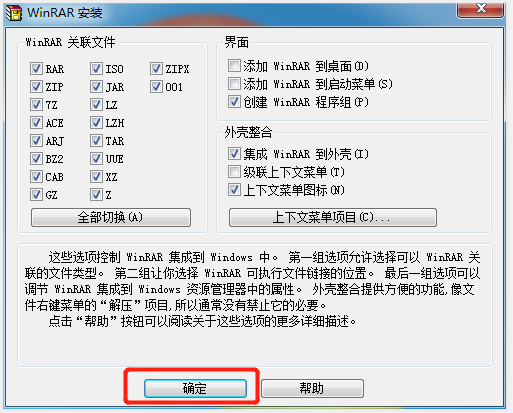

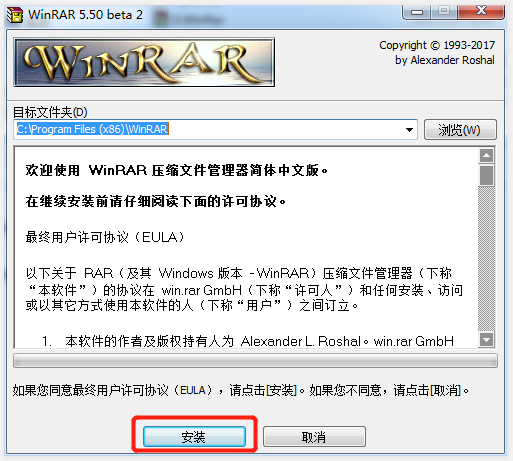

点击“安装”


→“确定”

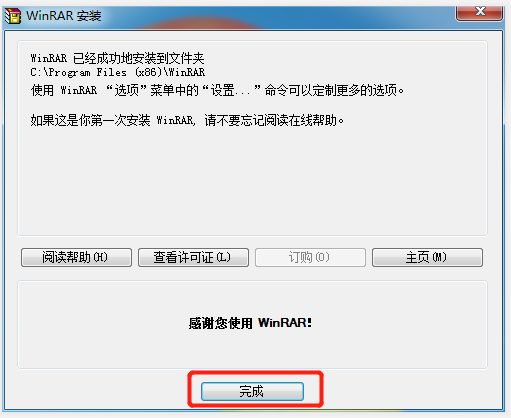

→“完成”。

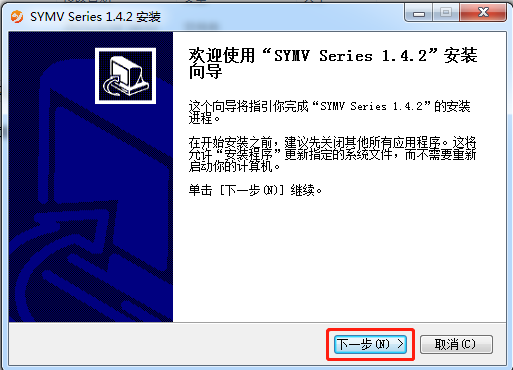

②安装双翌安装包。

双击打开“1.SYMV_Redistributables V1.4.2_20201030.exe”程序安装包。

点击“下一步”

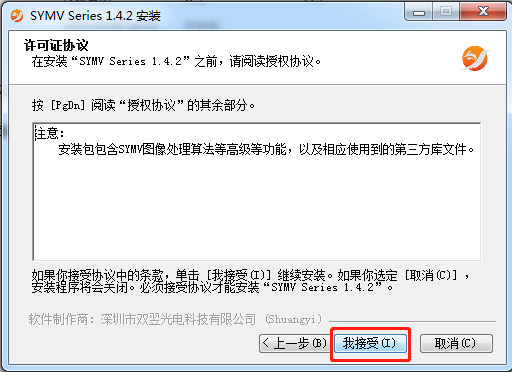

→“我接受”


→“下一步”

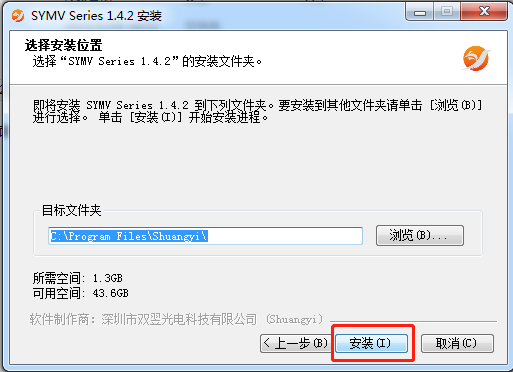

→“安装”,等待安装完成。


→“完成”。

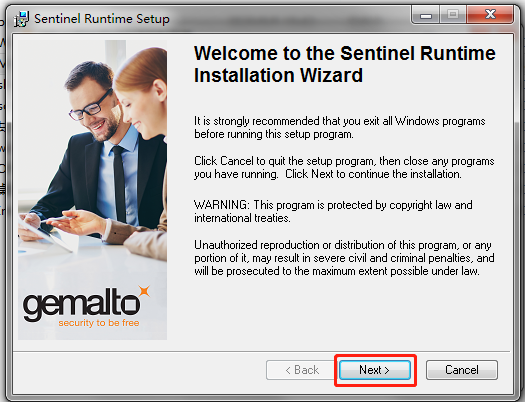

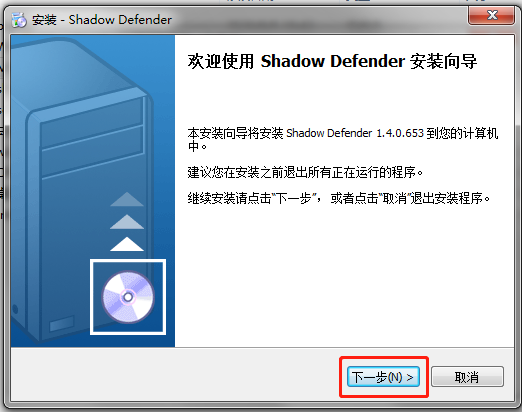

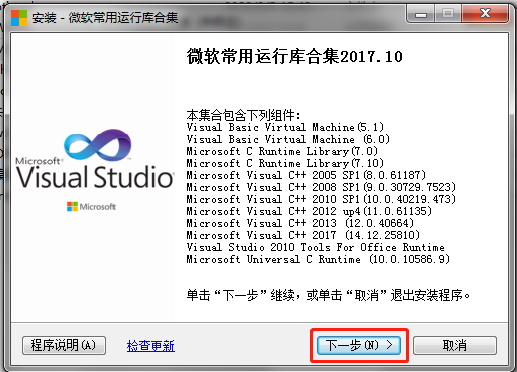

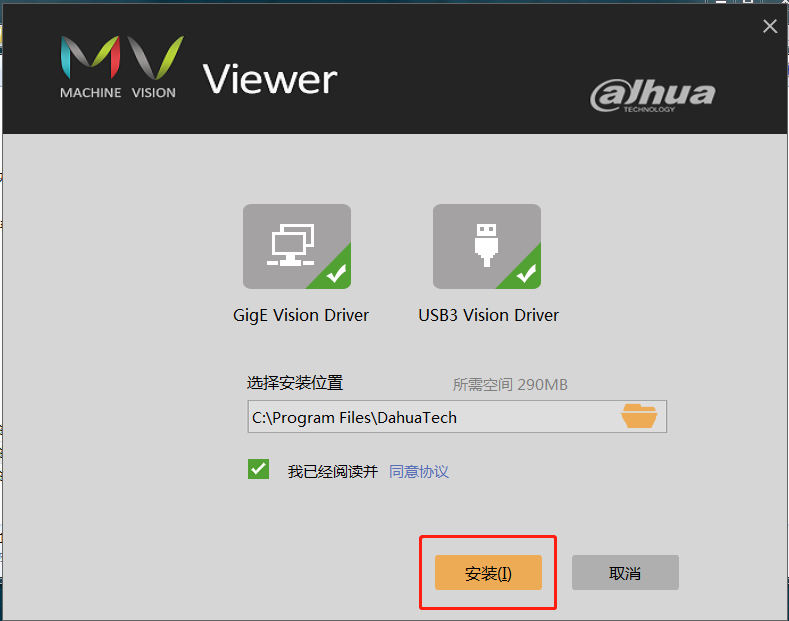

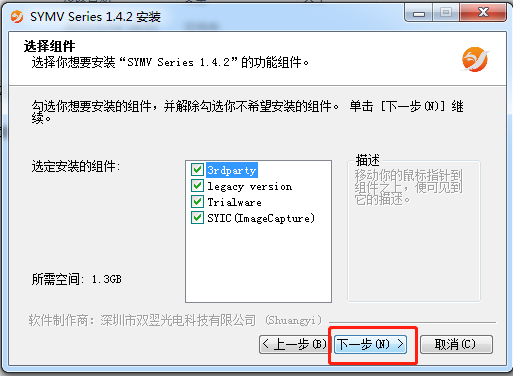

随后将依次弹出以下五个对话框,根据图中红框指示依次进行安装。






③安装输入法。

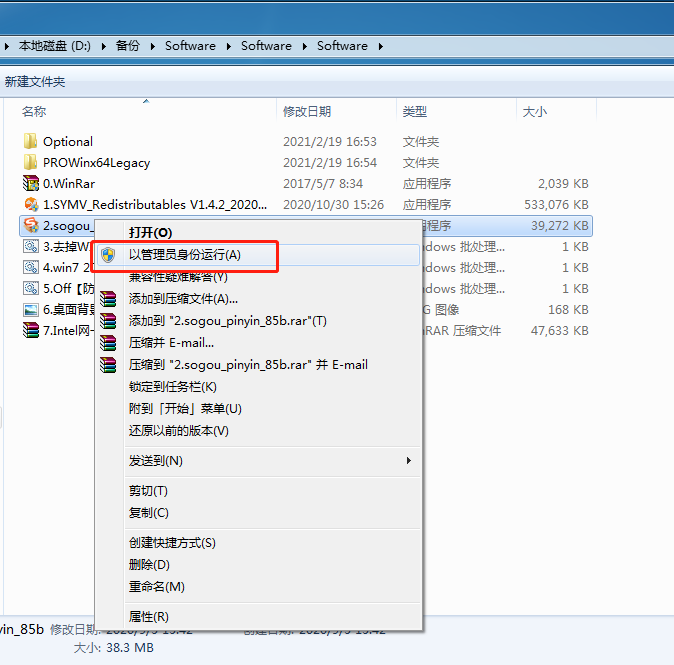

右键单击“3.sogou_pinyin_85b.exe”程序安装包。

点击“以管理员身份运行”


④取消非法断电异常修复

将文件“4去掉WIN7非法断电界面【放桌面上以管理员身份运行】.bat”拷贝到桌面

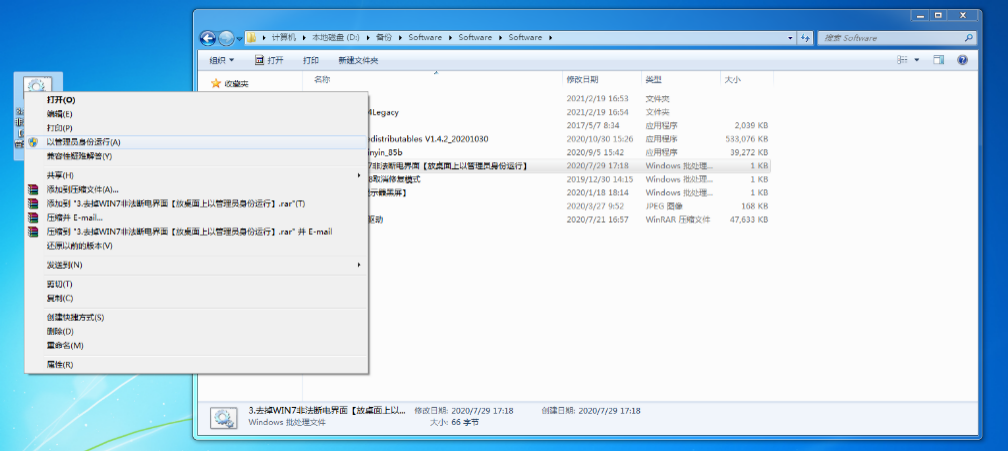

右键单击“4去掉WIN7非法断电界面【放桌面上以管理员身份运行】.bat”文件。

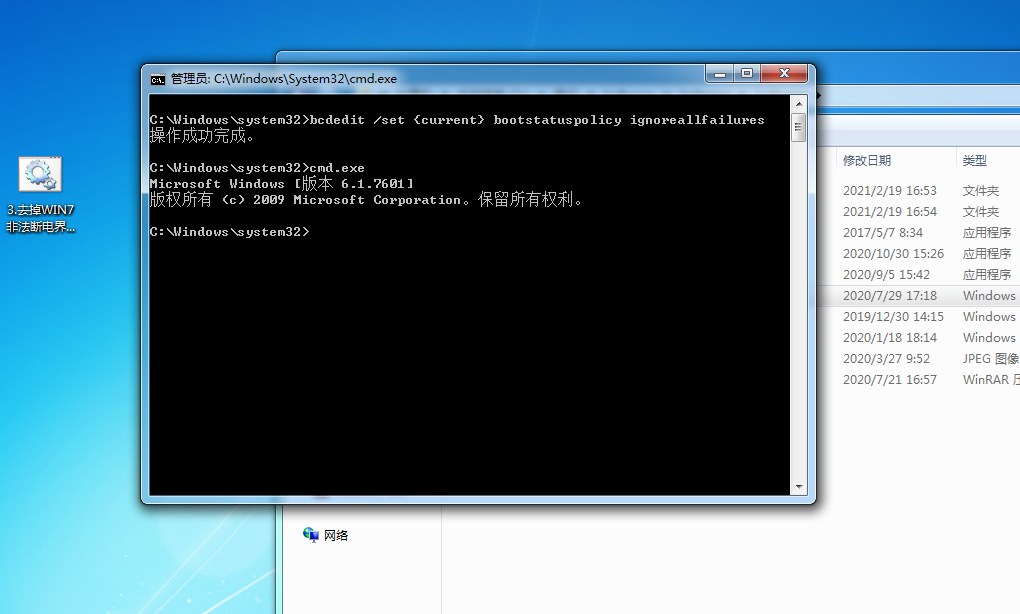

点击“以管理员身份运行”,等待提示“操作成功完成”。


⑤取消开机修复

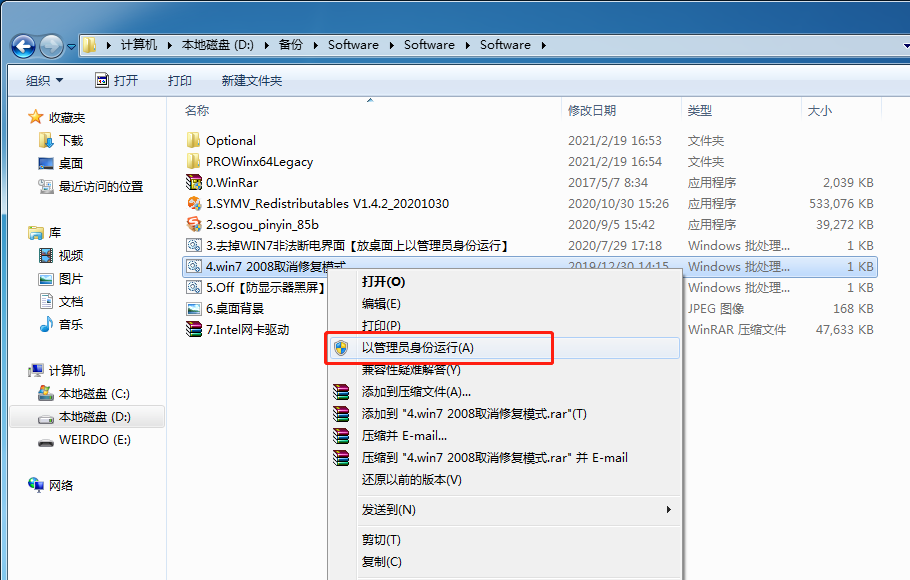

右键单击文件“5.win7 2008取消修复模式.bat”。

点击“以管理员身份运行”,控制台程序会一闪而逝,操作完成。


⑥设置防黑屏

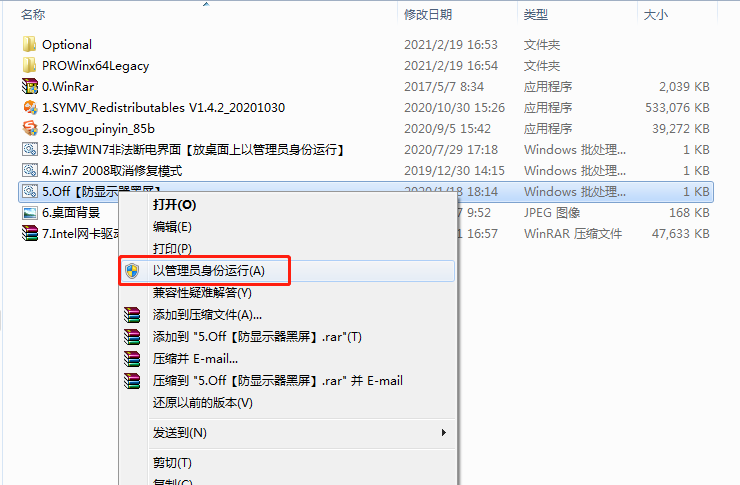

右键单击文件“6.Off【防显示器黑屏】.bat”。

点击“以管理员身份运行”,控制台程序会一闪而逝,操作完成。


⑦修改桌面背景

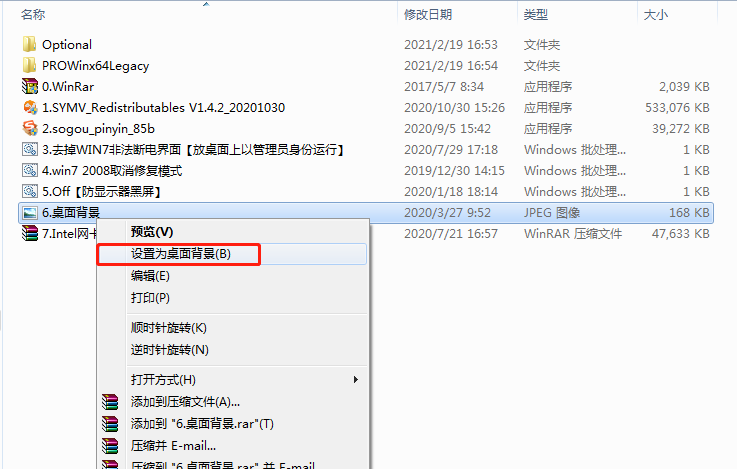

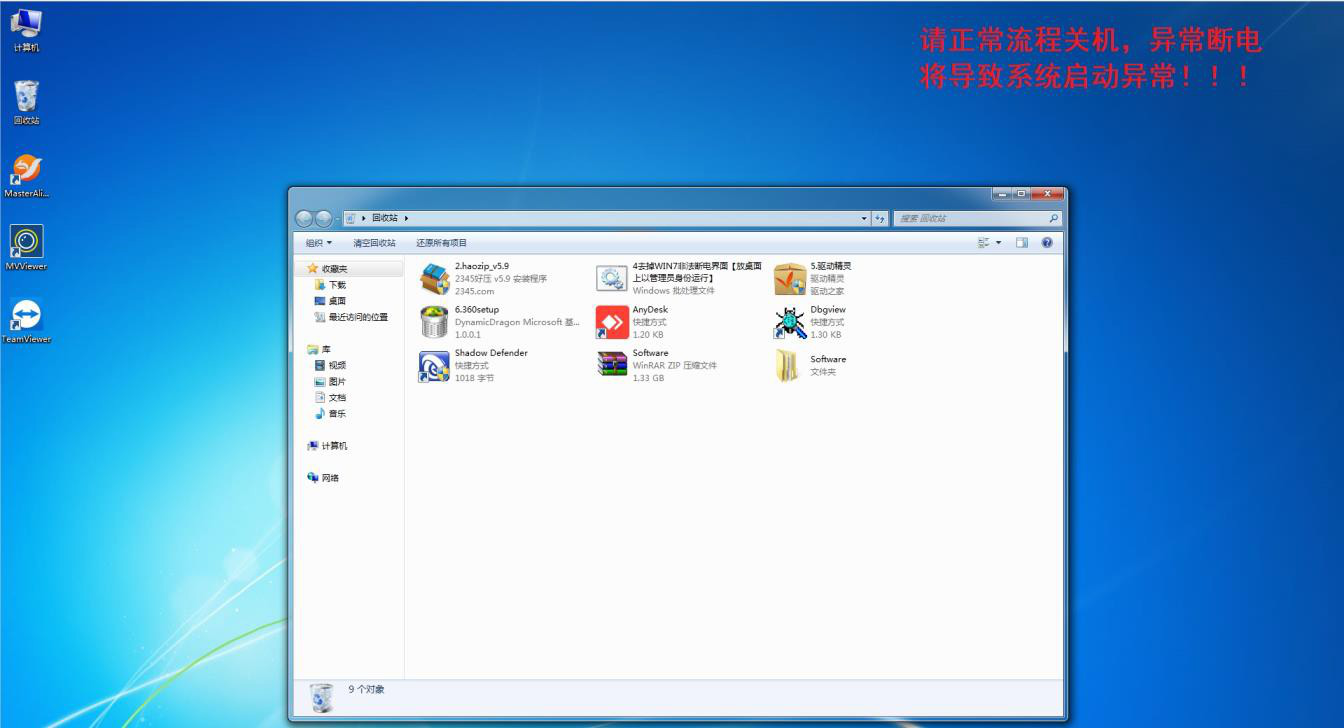

右键单击文件“7.桌面背景.jpg”。点击“设置为桌面背景”。

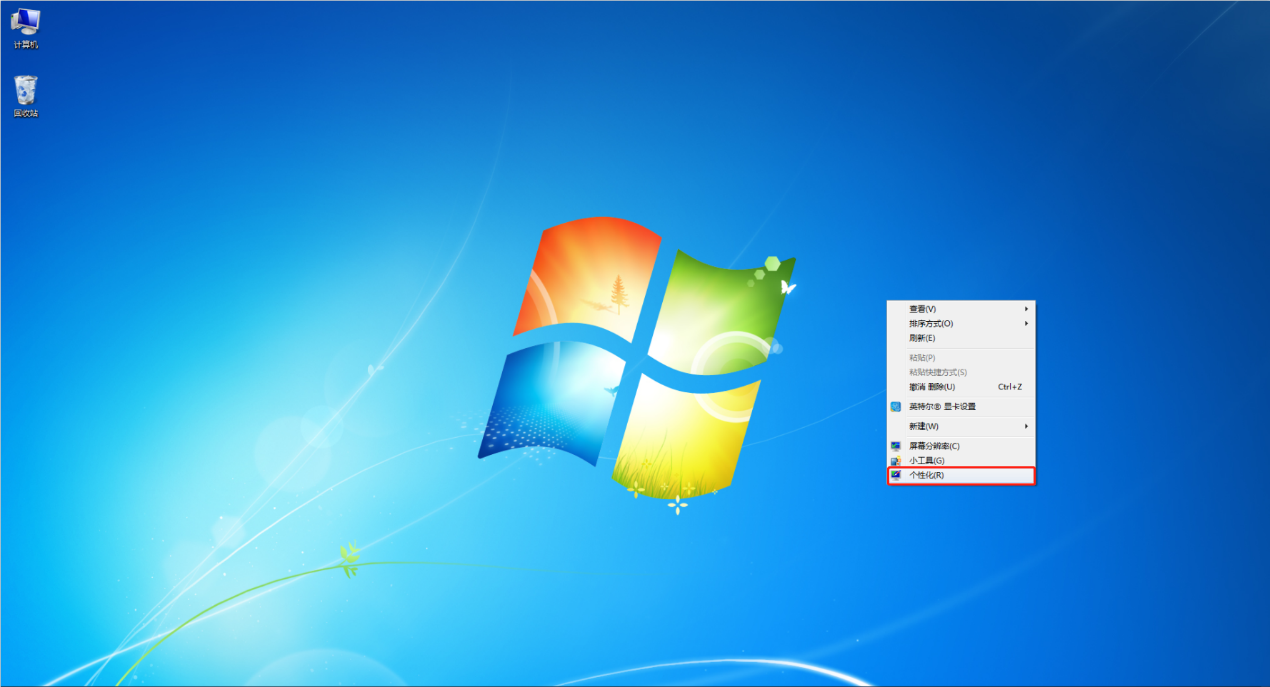

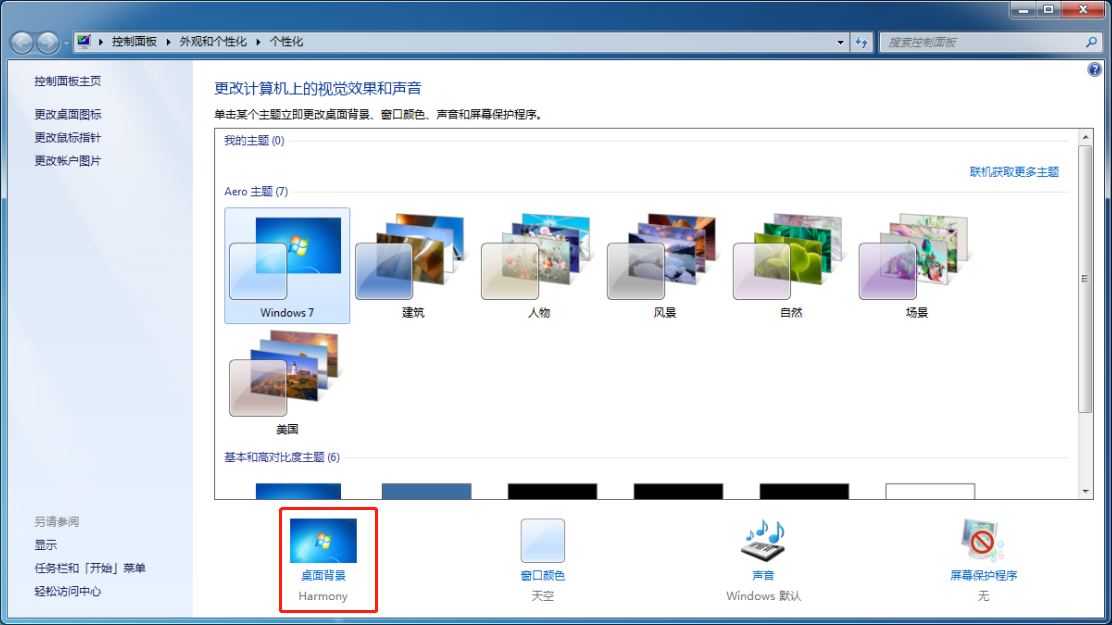

回到桌面,在桌面空白区域右击。点击“个性化”。


在个性窗口中,点击“桌面背景”

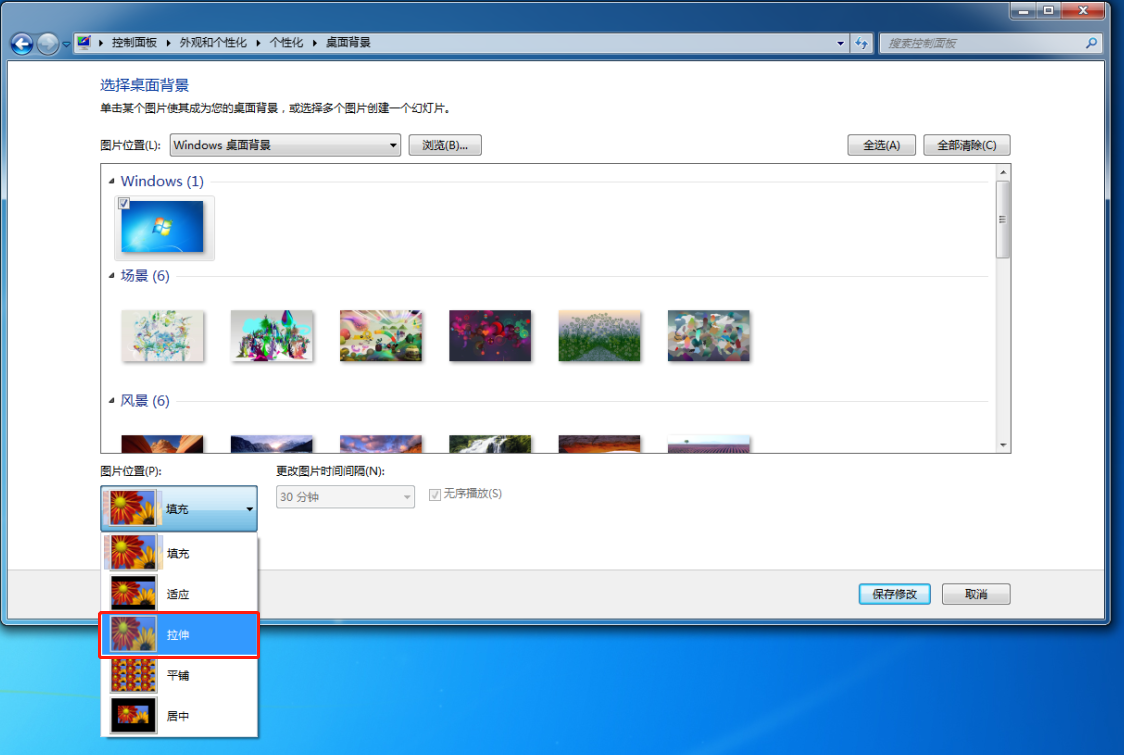

在“图片位置”选项中选择“拉伸”


⑧安装Intel网卡驱动(额外添加网卡时安装)。

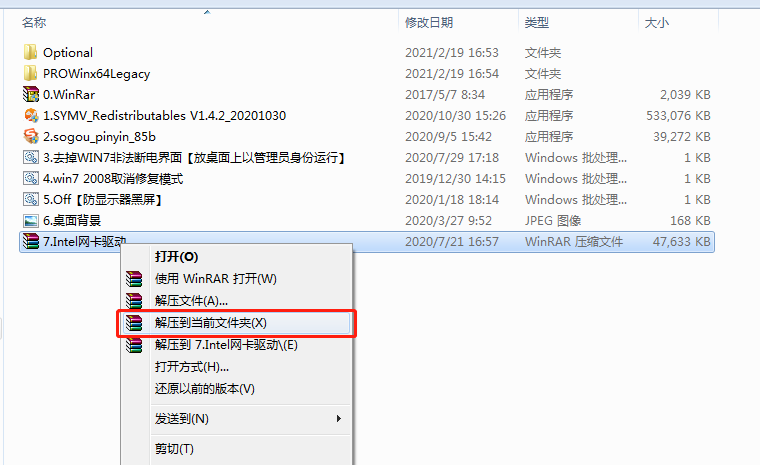

右键单击文件“8.Intel网卡驱动.rar”。

点击“解压到当前文件夹”。

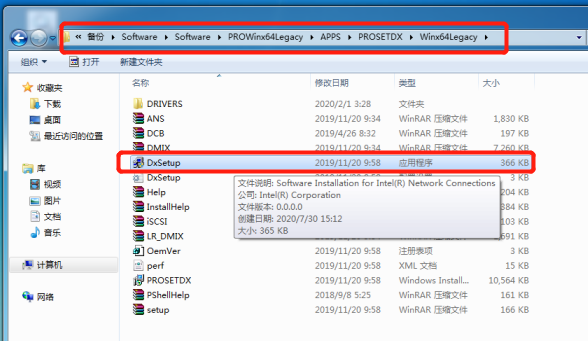

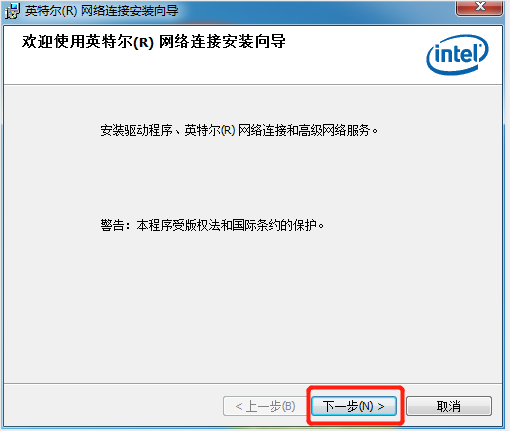

在解压后的文件夹路径下找到“DxSetup.exe”应用程序。双击打开。


→点击“下一步”

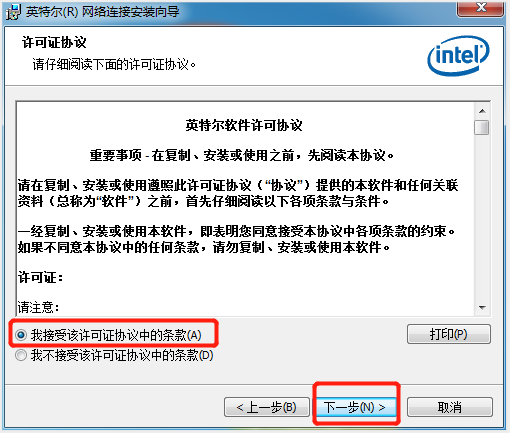

→勾选“我接受该许可证协议中的条款(A)”

→点击“下一步”

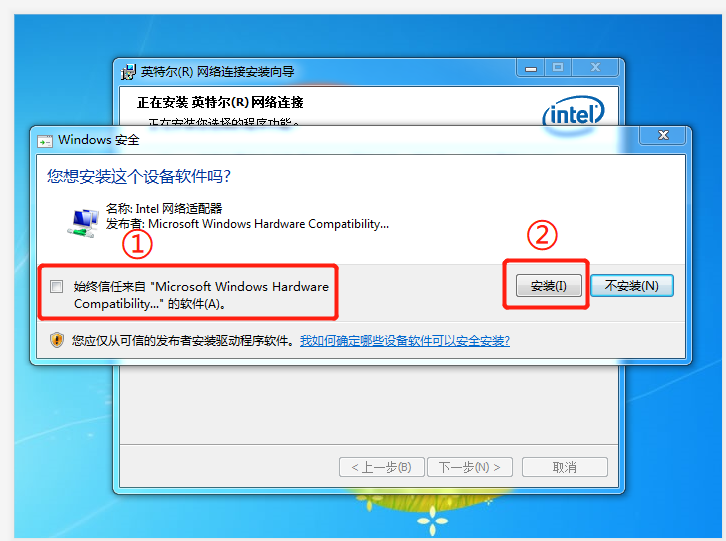

安装过程弹出如下对话框时:

→勾选“始终信任来自...”

→点击“安装”

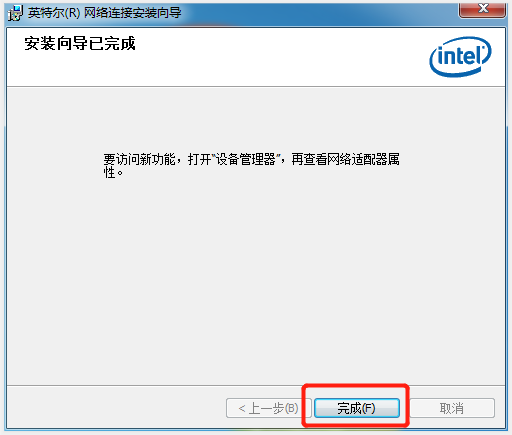

等待程序安装完成:

→点击“完成”


6. 删除多余输入法。

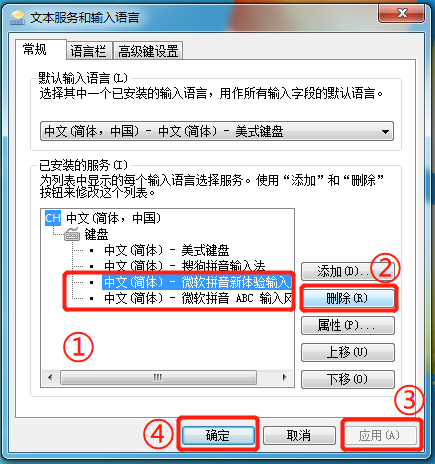

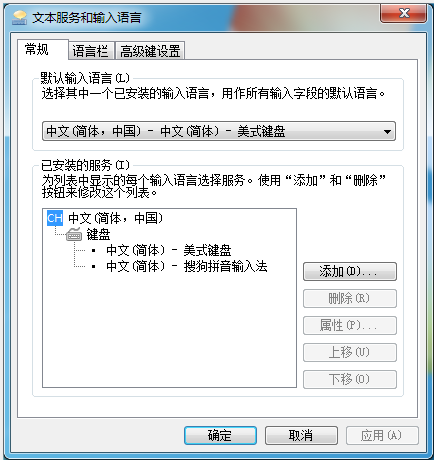

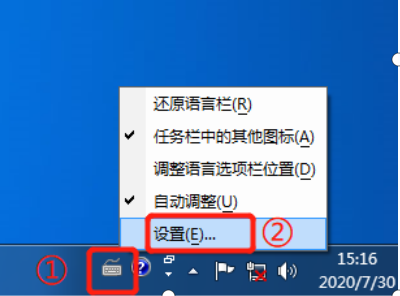

 右键单击图中①指示的小键盘,点击“设置”。


选中不需要的输入法,点击“删除”→“应用”→“确定”




7. 解压项目程序

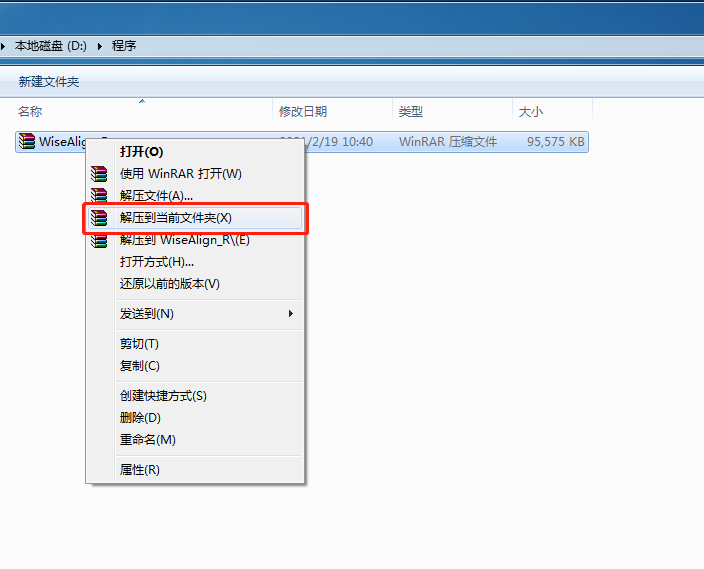

打开D盘的“程序”文件夹,将项目使用到的最新程序压缩包解压到当前文件夹


→创建程序的桌面快捷方式,并修改好桌面快捷方式的名称(去掉“快捷方式”几个字)

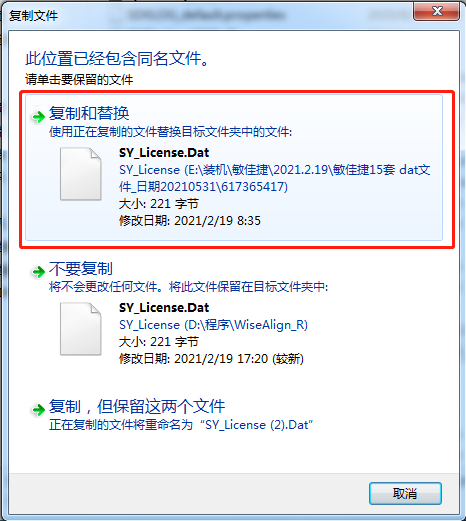

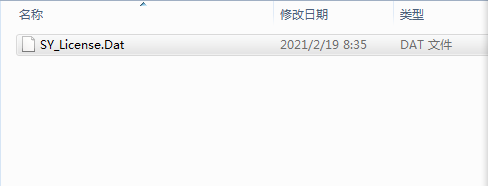

→找到对应ID的“SY_License.Dat”文件,并拷贝到标准软件根目录下。

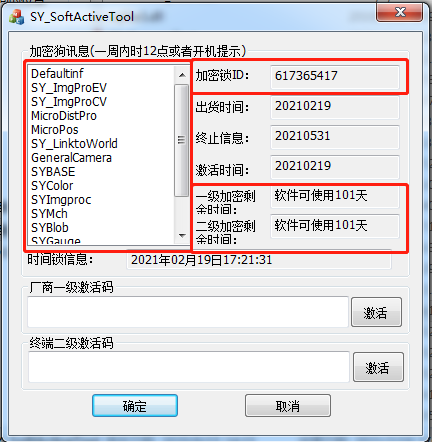

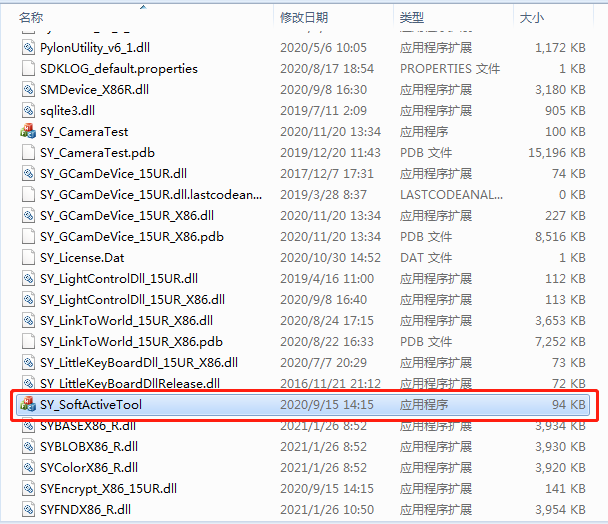

→双击打开小程序“SY_SoftActiveTool.exe”,确认加密信息是否准确


→重新打开小程序“SY_SoftActiveTool.exe”,确认加密信息是否准确

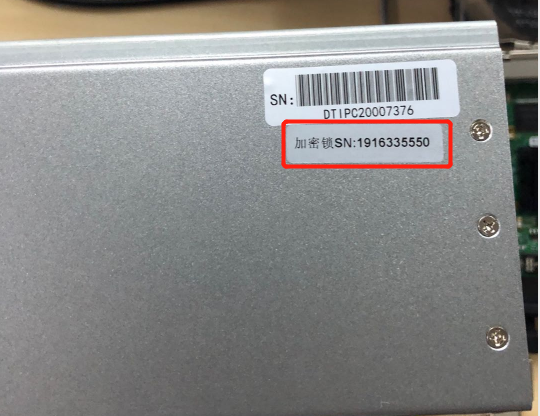

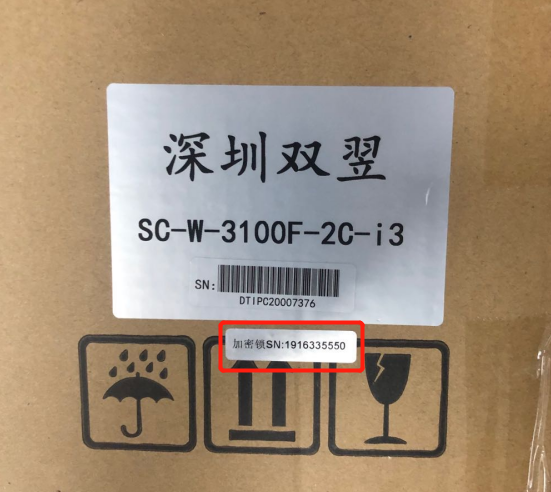

→将加密锁对应的标签纸分别粘贴在工控机和纸箱的条码下方



8. 网络配置

板卡网络配置

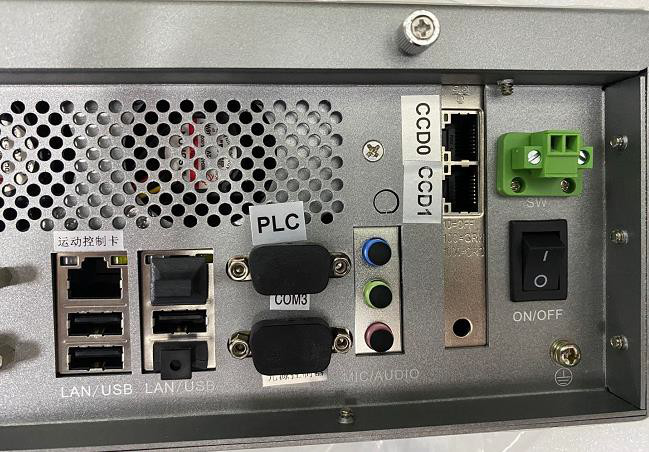

网口分配如下:

右键单击桌面右下角的网络图标


→点击“打开网络和共享中心”

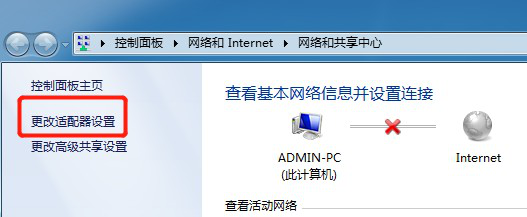

→点击“更改适配器设置”

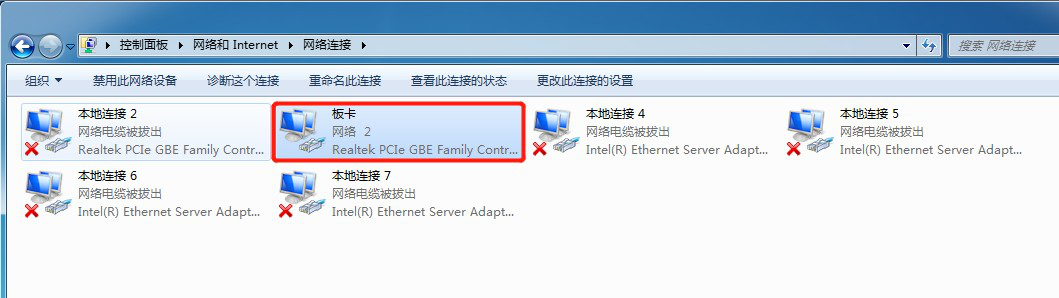

→将有运动板卡(已上电)的网线插入板卡网口,将对应的网络名称修改为“板卡”

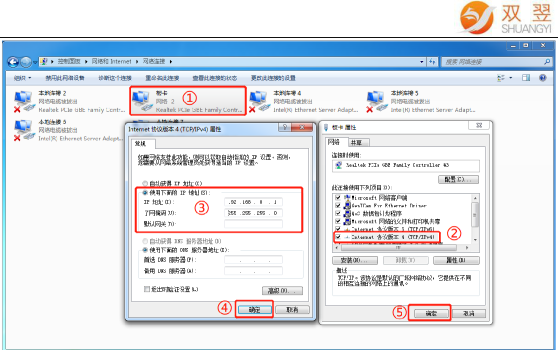

→右键点开“板卡”的网络属性,按以下顺序修改板卡的 IP 地址

修改完 IP 地址后必须点“确定”关闭所有属性窗口,否则 IP 地址不会保存

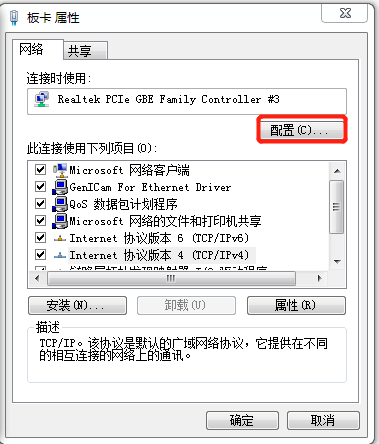

→重新打开“板卡”的网络属性,点击“配置”




→将“高级”参数中的“连接速度和双工模式”改为“100 Mbps 全双工”,点击“确定”




9. 相机网络配置

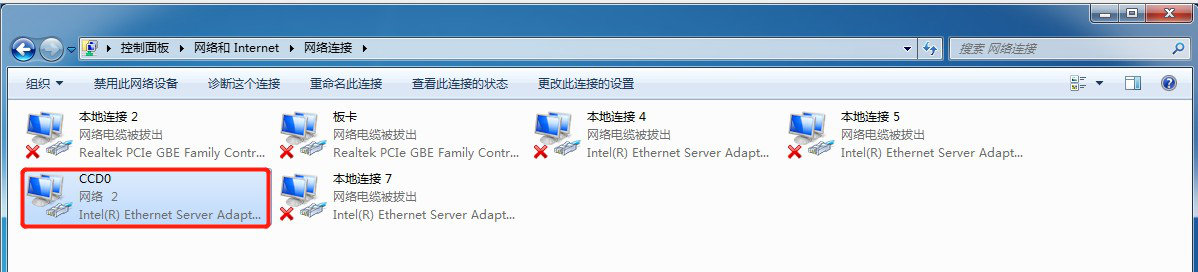

→将有“左边相机”(以上电)的网线插入网口,将对应的网络名称“本地连接”修改为“CCD0”

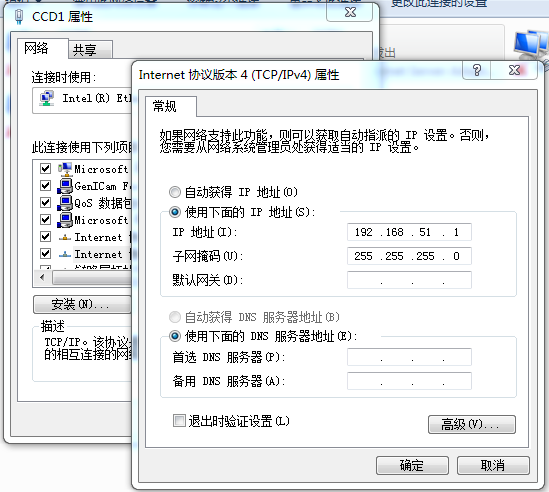

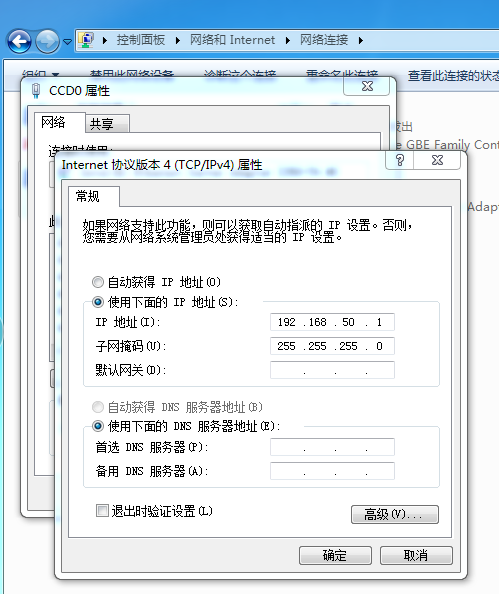

→右键点开“CCD0”的网络属性,修改相机的 IP  地址如下图:(选择“协议版本 4,(TCP/ IPv4)”)。

修改完 IP 地址后必须点“确定”关闭所有属性窗口,否则 IP 地址不会保存

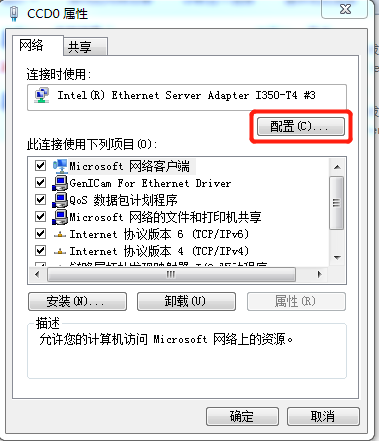

→重新点开“CCD0”的网络属性,修改网络的配置

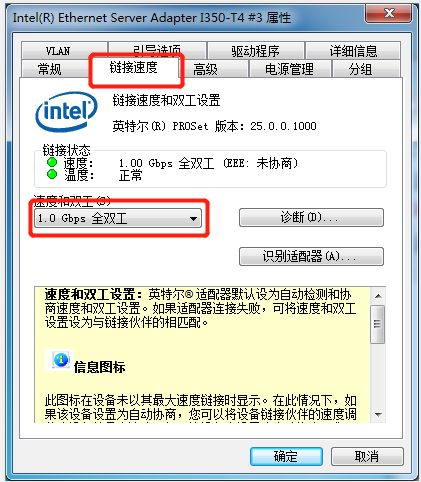

→将“链接速度”选项卡中的“速度和双工”属性,修改为“1.0 Gbps 全双工

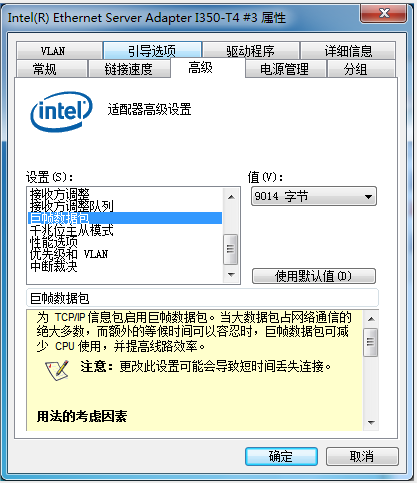

→将“高级”选项卡中的“巨帧数据包”属性,修改为“9014 字节

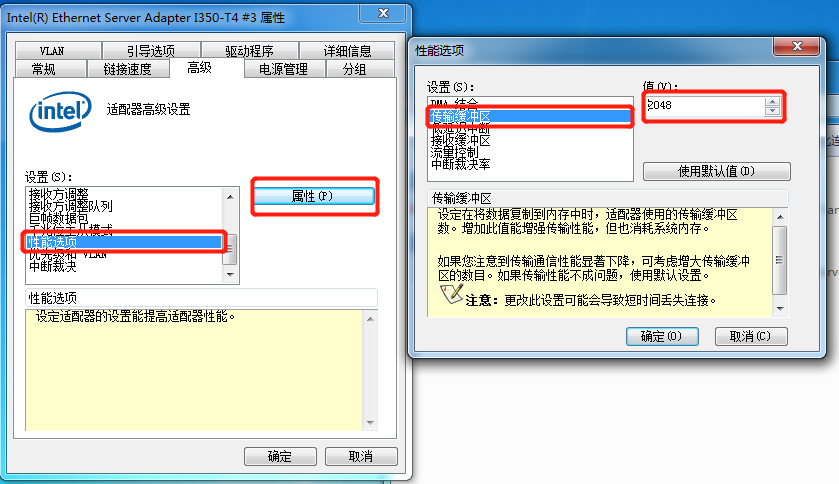

→点击“高级”选项卡中的“性能选项”,点击属性,将“传输缓冲区”的值修改为最大值,图中最大值为“2048

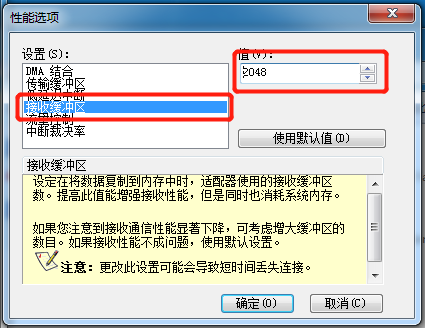

→将“接收缓冲区”的值修改为最大值,图中最大值为“2048”

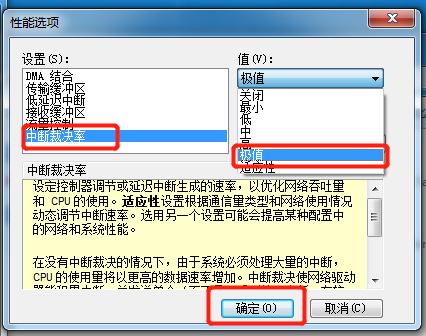

→将“中断裁决率”的值修改为“极值”,点击“确定”

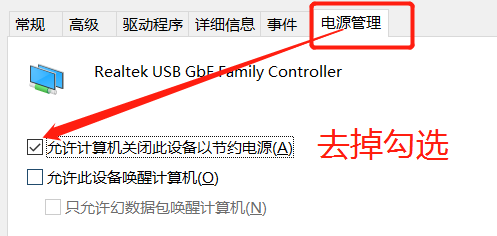

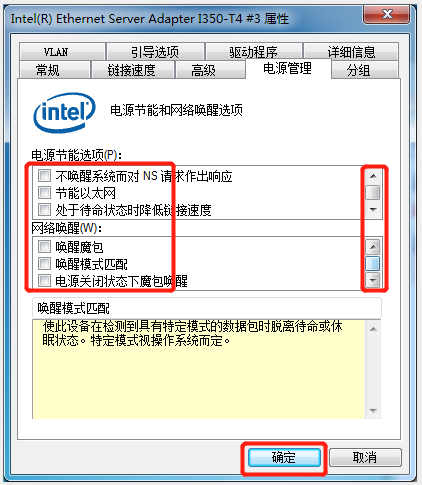

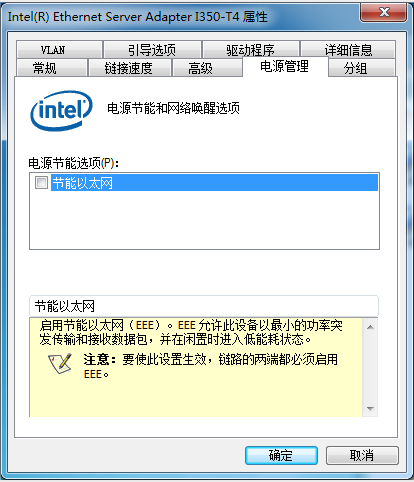

→将“电池管理”选项卡中的所有勾选框去掉勾选,注意滚动查看是否有隐藏选项,设置完毕点击“确定”退出设置


→同理设置其他相机的网络属性

相机设置除了 IP 有差异,其他设置都一致

→“电池管理”选项卡会有所差异,去掉勾选即可


10. 防火墙设置

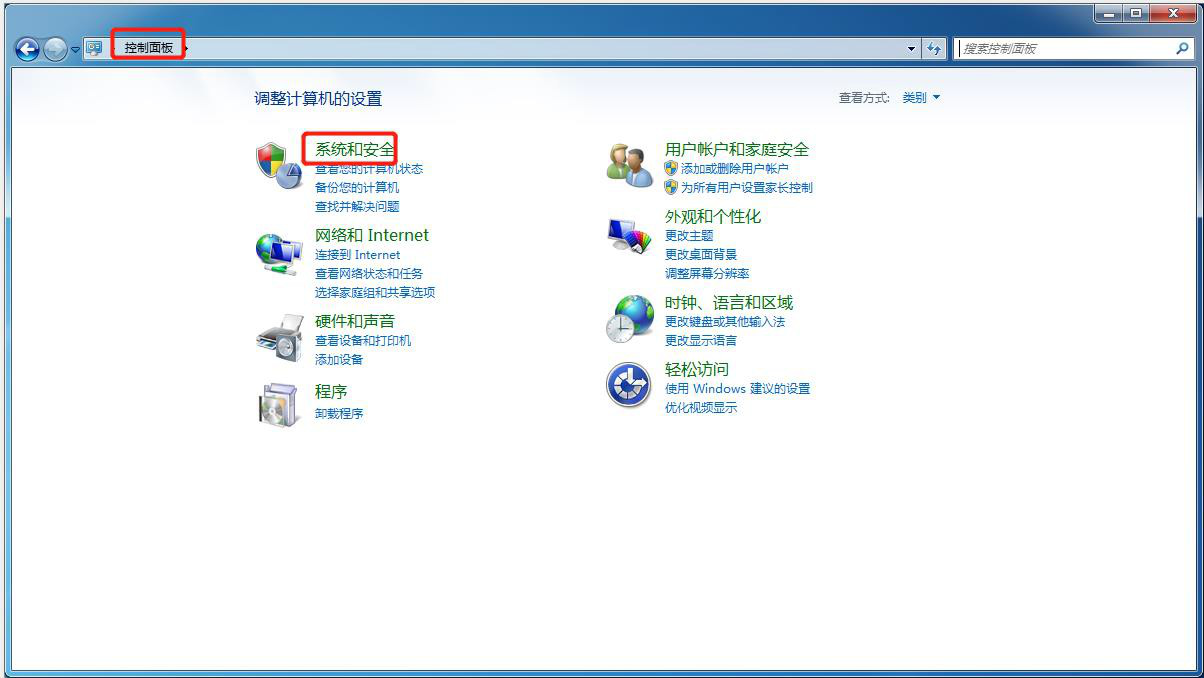

→打开“控制面板”

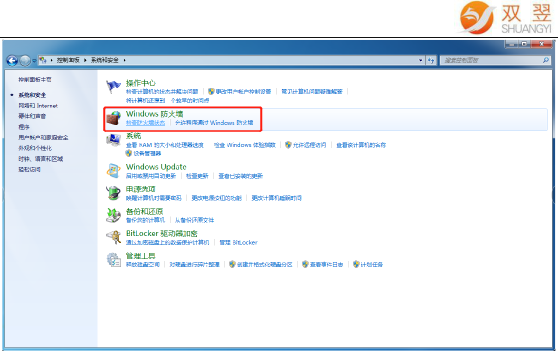

→打开“系统和安全”

→打开“Windows 防火墙”

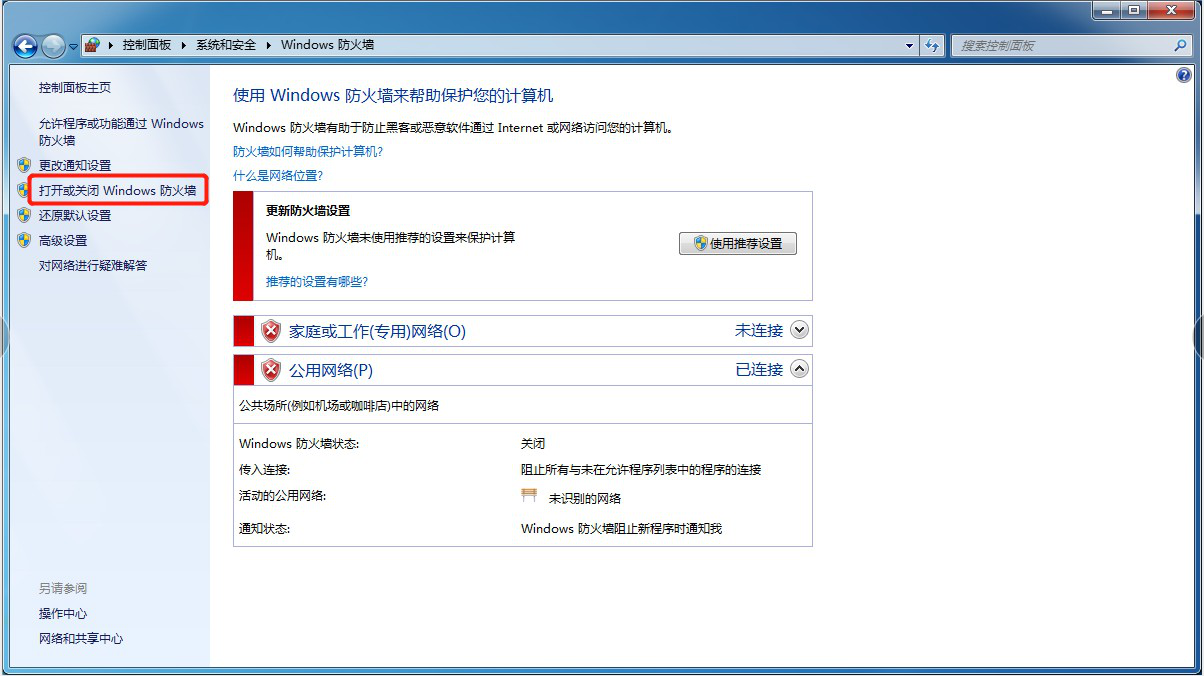

→点击“打开或关闭 Windows 防火墙”

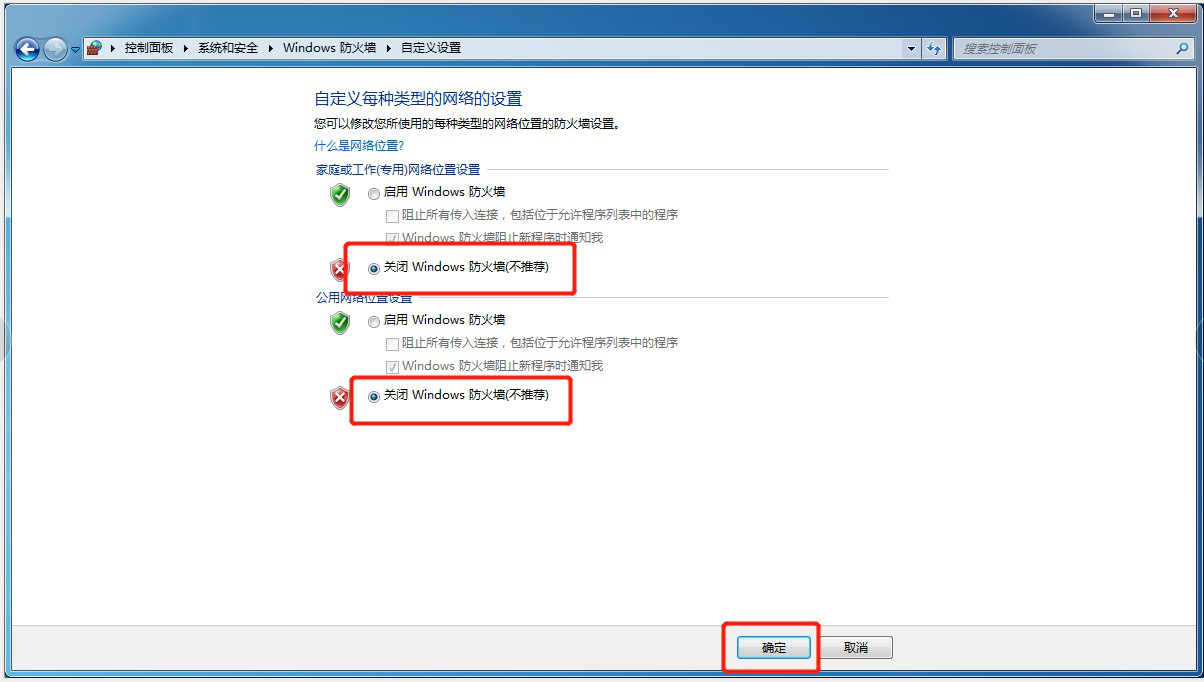

→点击“关闭 Windows 防火墙”

→点击“确认”退出

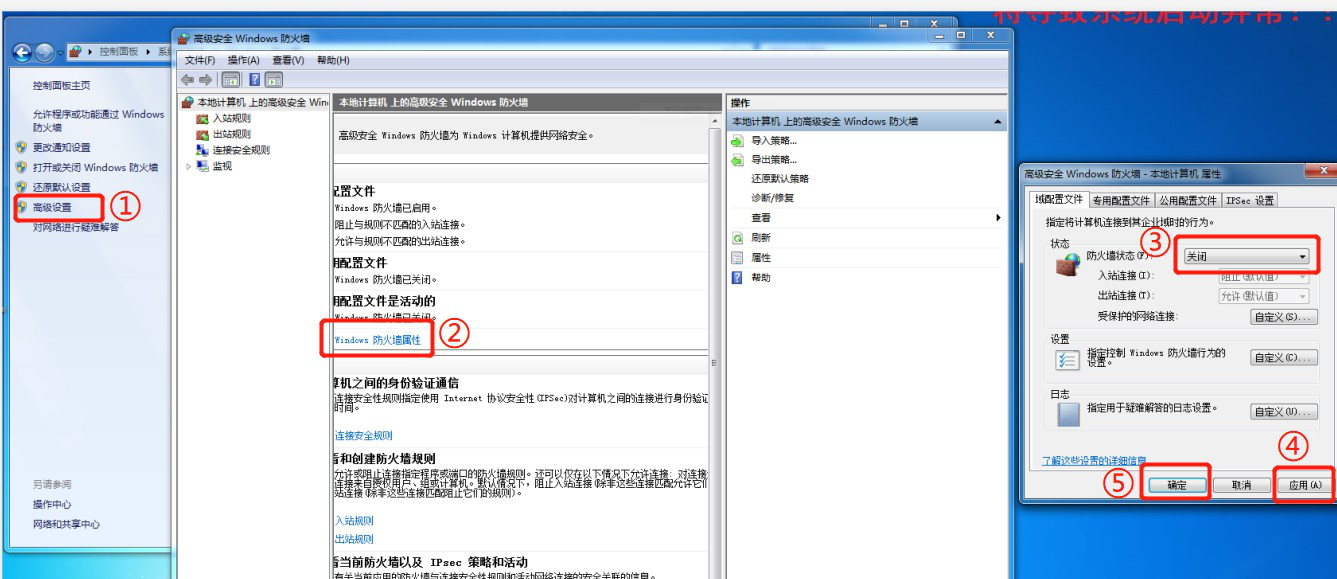

→点击“高级设置”

→点击“Windows defender 防火墙属性”

→将“防火墙状态”修改为“关闭”

→点击“应用”

→点击“确定”

11. 桌面整理

将不常用的桌面图标删除并清空回收站


12. 测试项目程序

双击打开桌面上的标准程序,当弹窗下列对话框时点击“确定”

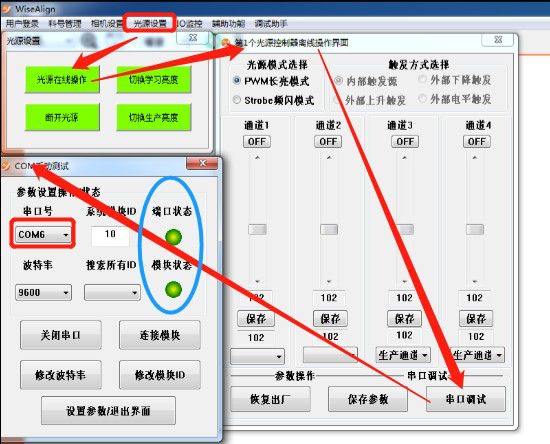

登录后检查光源控制器连接状态

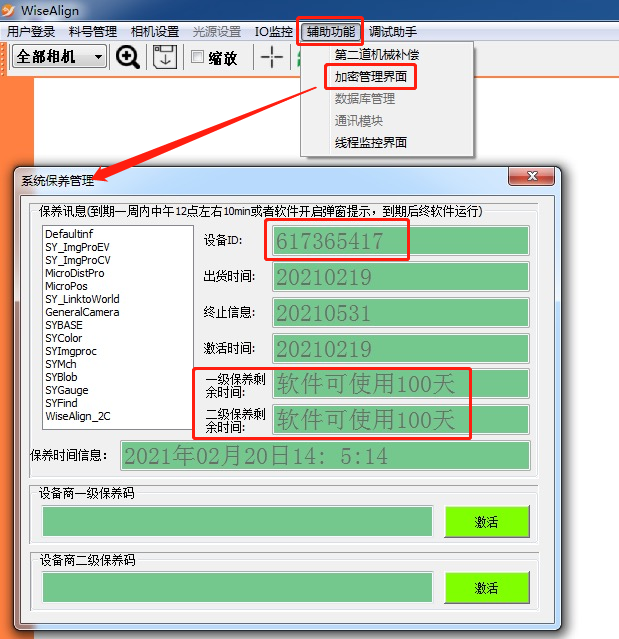

查看加密锁信息:



运动板卡 ID 拨码:拨码必须断电,拨码成功后再上电。

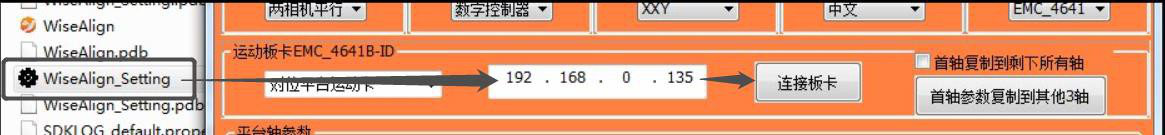

拨码对应软件设置的 IP 地址为:192.168.0.135。 设置后点击“保存”并退出。

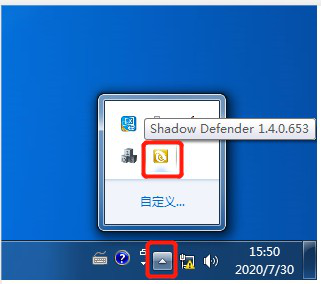

13. 开启影子系统

→装机后需重启工控机(否则不能打开影子系统)

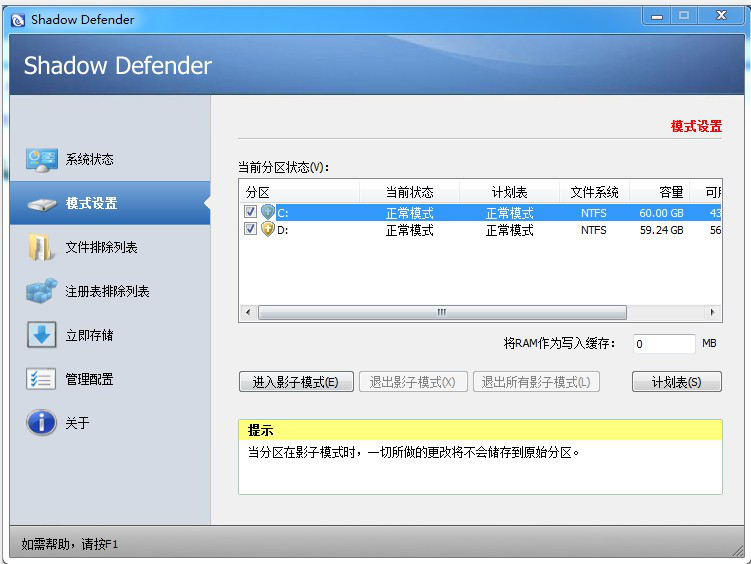

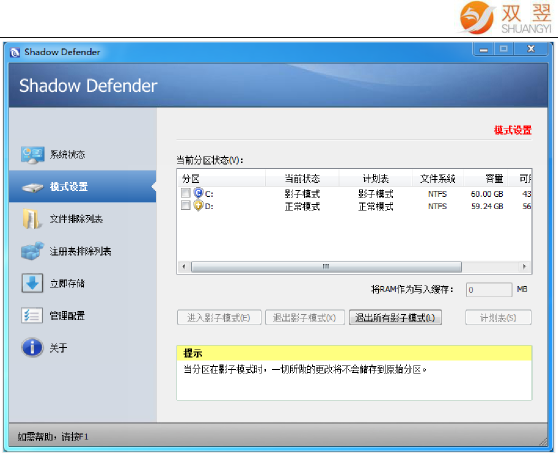

→程序主界面如下

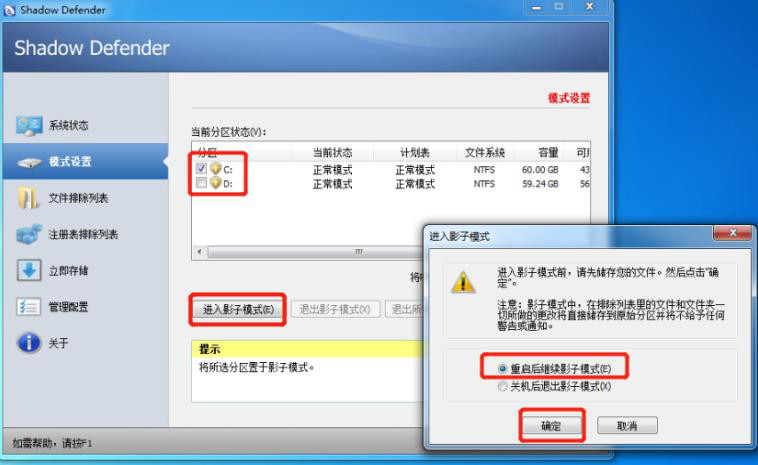

只勾选C 盘”前的复选框

→点击“进入影子模式”

→点击“重启后继续影子模式”

→点击“确定”



设置好后界面如下图所示:



装机流程结束!
