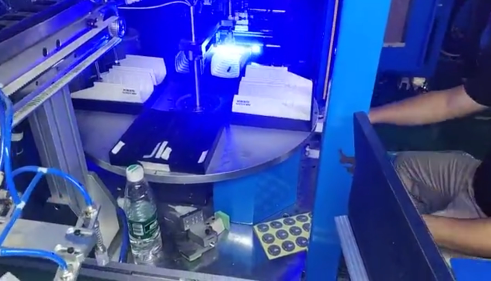

机器视觉转盘式覆膜应用

机器视觉多相机对位覆膜设备在包装、印刷、电子等众多领域有着极为广泛的应用。该设备借助加热和加压手段，使薄膜材料与被覆材料紧密融合，从而达成各类产品的表面处理与保护。其可处理的产品范围极为广泛，涵盖食品包装、药品包装、日用品包装、书籍杂志封面、电路板以及建筑材料等。经覆膜处理后的产品，不但能有效防潮、防水、防尘，还能显著提升产品的美观度与附加值，增强耐磨性和光泽度，延长产品的使用寿命。

不过，在机器视觉多相机对位覆膜设备的实际应用进程中，行业遭遇了一系列棘手的困难和难题。高精度对位是最为突出的难题之一，尤其是在柔性显示屏等高精度产品的覆膜作业中，要求达到微米级别的贴合精度。这就需要多相机系统能够精准捕捉屏幕与触控层、盖板等部件的位置信息，以保障各部件完美贴合，杜绝气泡、错位等不良现象。与此同时，应力控制也至关重要，倘若处理不当，极有可能导致屏幕出现折痕、裂纹甚至损坏。再者，材料兼容性也是一大挑战，不同种类的显示屏及其配套材料之间存在显著差异，这就要求多相机对位系统能够实现精准的对位贴合，以此确保贴合效果和产品的使用寿命。

双翌公司自主研发的 MasterAlign 视觉对位软件为这些难题提供了堪称完美的解决方案。MasterAlign 依托先进的机器视觉多相机技术和图像处理算法，实现了微米级的高精度定位。多相机协同工作，能够实时、全方位地捕捉屏幕及配件的位置信息，并通过软件的智能分析，自动调整贴合位置，确保每一次贴合都精准无误。在应力控制方面，该软件具备强大的应力优化功能，能够实时监测屏幕应力分布情况，运用智能算法优化贴合路径和速度，有效减少应力集中和突变，从而避免屏幕折痕和裂纹的产生。另外，MasterAlign 还支持多种材料和工艺参数的灵活配置，可根据不同显示屏及其配套材料的特性进行针对性调整，保障贴合效果达到最佳状态。

自从引入双翌 MasterAlign 视觉对位软件后，机器视觉多相机对位覆膜设备的应用变得更为广泛和高效。它成功攻克了高精度对位、应力控制以及材料兼容性等难题，极大地提升了生产效率和产品质量。这一技术的应用，为整个智能制造行业的创新与发展注入了全新的活力，有力地推动了行业的进步与发展。

机器视觉多相机对位覆膜在包装、印刷、电子等领域发挥着举足轻重的作用，而双翌 MasterAlign 视觉对位软件的出现，成功解决了行业面临的诸多困难和难题，为机器视觉多相机对位覆膜设备的应用提供了更为高效、精准的解决方案，成为推动行业发展的重要力量。

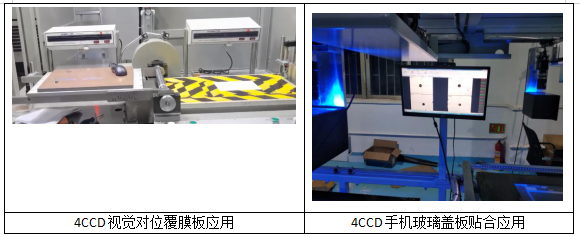

MasterAlign视觉对位系统在此贴合中的应用模型如下：

MasterAlign-4C四相机映射对位。此案例中使用软件进行高精度的对位应用，在进行高精度加工应用，其对位精度可达到±0.001mm，而工作中稳定保持对位时间在0.2s内完成。

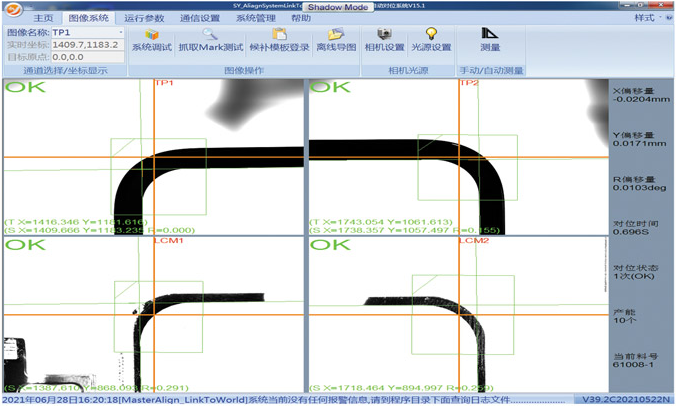

MasterAlign-4C软件主界面

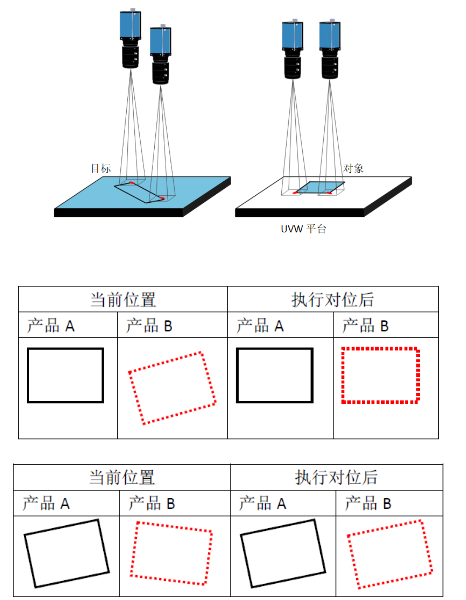

对位原理图示

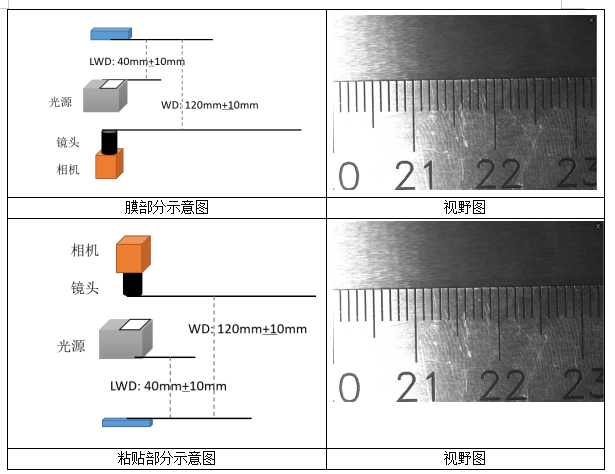

打光配置和实际Mark电拍照图如下：

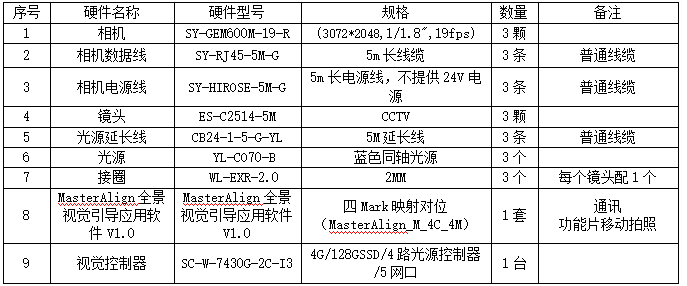

硬件配置清单如下：

此方案适用领域为:各式电子智能产品、手机玻璃盖板、手机辅料、TP、LCM、偏光片、光学胶、触摸屏、各式硬质平面与软质平面产品软对硬、软对软的贴合应用。
