机器视觉皮带线对位贴标应用

发布时间:2025-03-05 17:55:35 浏览次数:62

在如今快节奏的生产环境下,产品贴标环节的精准度与效率对企业的生产效益有着举足轻重的影响。机器视觉皮带线对位贴标系统引入 MasterAlign 视觉对位软件后,成功突破传统贴标方式的局限,开启了高效、精准贴标的新篇章。

MasterAlign 软件具备超高的定位精度,能够在皮带线快速运转过程中,精确识别产品表面的定位特征,识别精度可达 ±0.1mm。这意味着在贴标时,标签位置偏差能被严格控制,确保每一个标签都能准确无误地贴在指定位置。例如在日化产品生产中,瓶身贴标位置要求极为严格,使用 MasterAlign 软件的皮带线对位贴标系统,能让贴标位置偏差控制在极小范围,大大提高了产品外观的一致性与美观度,降低因贴标位置不准导致的次品率,相比传统人工或普通视觉贴标,次品率可降低 20%-30%。

其强大的实时处理能力也大幅提升了贴标速度。当皮带线上的产品源源不断地通过贴标工位时,MasterAlign 软件可在极短时间内完成对产品的视觉检测与坐标计算,配合高速贴标设备,每分钟能够完成贴标数量比普通视觉系统多出 40%-50%。如此高效的贴标速度,不仅能满足大规模生产的需求,还能有效减少生产周期,降低生产成本。

此外,MasterAlign 软件还拥有出色的适应性。无论是形状各异的产品,还是表面材质特殊的包装,如高反光的金属制品、低对比度的塑料制品等,该软件都能通过灵活调整相机参数、运用先进的图像处理算法,稳定获取清晰图像,准确完成对位,确保贴标工作顺利进行。这一特性使生产线能够快速切换生产不同类型的产品,极大提高了生产线的柔性与灵活性。

MasterAlign 视觉对位软件凭借其高精度定位、高速度处理以及广泛的适应性,为机器视觉皮带线对位贴标系统提供了强大的技术支撑,成为众多企业提升贴标质量与生产效率、增强市场竞争力的得力助手。

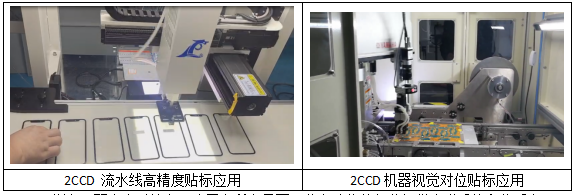

MasterAlign视觉对位系统在此应用中的模型如下:

MasterAlign-1C单相机在工业自动化中应用极为普遍,其机构构造简洁明了,工艺实现流程简便快捷,便于企业快速部署与实施。软件界面直观友好,操作流程简单易懂,用户上手迅速,学习成本低。在此案例中展现出高精度对位能力,贴标对位精度高达±0.02mm,同时每次对位仅需0.4秒,显著提升生产效率和精度。

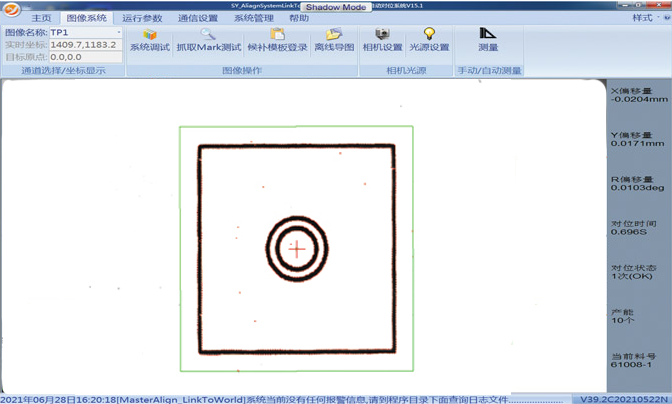

MasterAlign-1C软件主界面

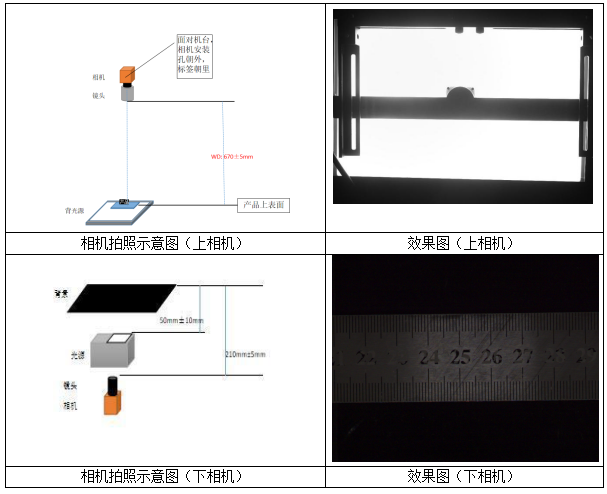

打光配置和实际Mark电拍照图如下:

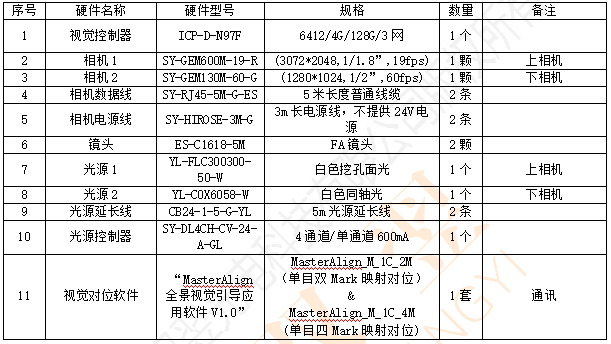

硬件配置清单如下:

此方案适用领域为:手机背板、平板外壳、包装外标签、电子版二维码、线路板标识等产品的贴标应用。


深圳市双翌光电科技有限公司为所有需要工业自动化的行业提供先进系统和优质产品。客户从我们双翌得到的不仅仅是现成的方案,更是特别根据客户行业的要求量身制做的视觉检测、视觉定位、视觉对位、视觉测量等系统与产品范围的方案。双翌光电追求的不只是技术可行性的发展,更是符合客户利益的理性发展。
