机器视觉定位贴合折叠屏应用

在折叠屏生产领域，精准的贴合工艺是保障产品性能与外观的关键。机器视觉定位贴合技术搭载 MasterAlign 视觉对位软件，为折叠屏制造带来了前所未有的精度与效率提升，成为推动行业发展的重要力量。

MasterAlign 软件借助先进的机器视觉系统，实现了极高的定位精度。在折叠屏贴合过程中，面对屏幕与柔性线路板、盖板等部件的精细对接，软件能够精准识别各类元件的特征点，定位精度可达 ±0.03mm。以折叠屏内屏与柔性线路板的贴合为例，微小的偏差都可能影响屏幕显示效果与折叠功能，使用 MasterAlign 软件的机器视觉定位系统，能精准控制贴合位置，有效降低因贴合偏差导致的屏幕显示异常，将次品率控制在 3% 以内，相比传统贴合方式，次品率降低了 25%-35%，极大提升了折叠屏的良品率与产品质量。

其高效的运算与处理能力，显著加快了贴合速度。当折叠屏各部件在生产线上快速流转时，MasterAlign 软件可在极短时间内完成对视觉图像的分析与处理，迅速计算出部件的位置偏差，并实时引导贴合设备进行精准操作。配合高速贴合设备，每分钟的贴合次数可比普通视觉贴合系统增加 40%-50%，大幅提高了生产效率，满足了折叠屏大规模生产的需求，有效缩短了产品交付周期。

折叠屏生产涉及多种特殊材料，如柔性 OLED 屏幕、高强度折叠盖板等，MasterAlign 软件展现出卓越的材料适应性。无论是高透光的屏幕材料，还是表面具有特殊纹理的盖板，软件都能通过智能调节相机参数、运用独特的图像识别算法，稳定获取清晰准确的图像信息，实现精准定位贴合。这使得生产线能够灵活应对不同批次、不同材质的折叠屏生产任务，无需复杂的重新调试过程，极大提高了生产线的通用性与灵活性，降低了企业的生产成本与设备投入。

MasterAlign 视觉对位软件凭借在机器视觉定位贴合折叠屏应用中的高精度定位、高速度处理以及广泛的材料适应性，为折叠屏制造行业提供了先进、可靠的技术解决方案，助力企业在竞争激烈的市场中脱颖而出，提升折叠屏产品的品质与市场竞争力。

MasterAlign视觉对位系统在此贴合中的应用模型如下：

MasterAlign-8C八相机映射对位。此案例中使用软件进行高精度的对位应用，在折叠屏手机这种需要高精度加工应用，其对位精度可达到±0.001mm，而工作中稳定保持对位时间在0.2s内完成。

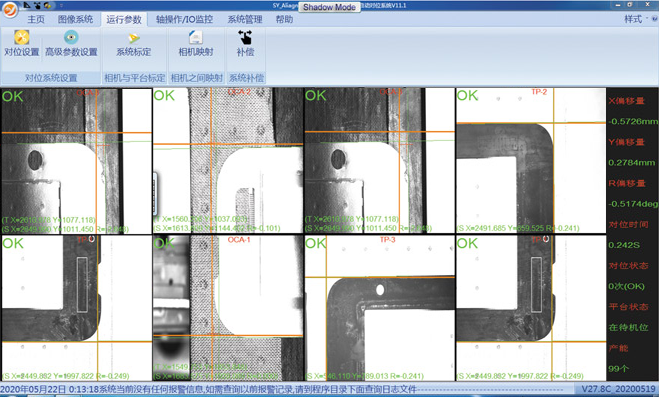

MasterAlign-8C软件主界面

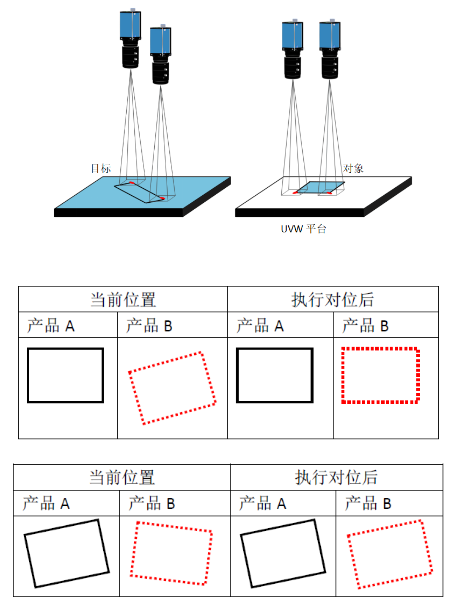

对位原理图示

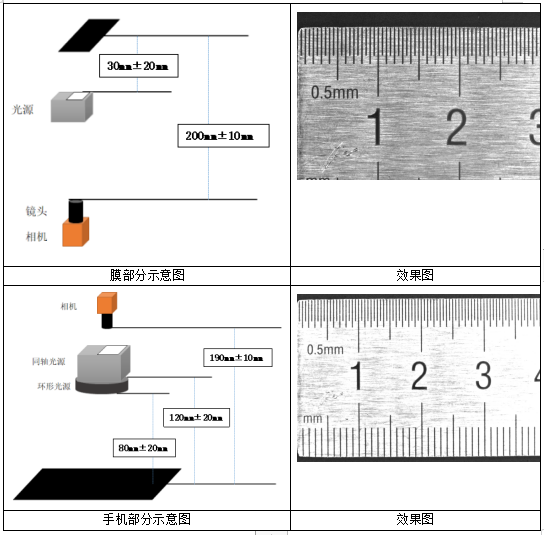

打光配置和实际Mark电拍照图如下：

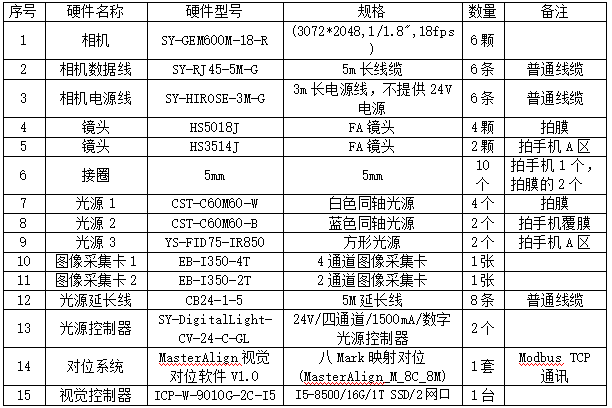

硬件配置清单如下：

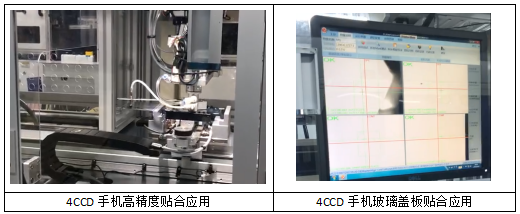

此方案适用领域为:各式电子智能产品、手机玻璃盖板、手机辅料、TP、LCM、偏光片、光学胶、触摸屏、各式硬质平面与软质平面产品软对硬、软对软的贴合应用。
