机器视觉定位贴合芯片应用

在半导体制造领域，芯片定位贴合是极为关键且精细的环节，直接决定芯片性能与电子产品质量。芯片尺寸愈发微小，如今已迈入纳米级时代，同时其引脚、电路布局精密复杂，对贴合精度的要求达到了亚微米甚至纳米级别。传统的芯片贴合方式，若依靠人工操作，受限于人眼分辨率与手部稳定性，难以精准把控芯片位置，极易造成芯片偏移、引脚错位等问题，导致芯片功能失效，产品良品率极低。常规的机械定位方法，面对芯片的微小尺寸、多样形状以及复杂的电路图案，无法实现高精度匹配，严重阻碍生产效率提升，增加制造成本。

MasterAlign 视觉定位软件专为攻克芯片定位贴合难题而研发。它配备超高清图像采集设备，结合先进的图像识别与深度学习算法，能够快速、精准地识别芯片的轮廓、引脚位置、电路特征以及预设的定位标识点。即便芯片表面存在细微划痕、污渍，或是因制造工艺导致的反光、色泽不均，软件也能通过多维度图像分析与智能降噪处理，实现纳米级的超高精度定位，定位精度可达 ±0.001μm，确保芯片在贴合前处于精准位置。

在芯片贴合过程中，MasterAlign 软件依据精准定位结果，实时、精确地引导贴合设备动作。它根据芯片与基板的材质特性，智能调整贴合压力、速度和角度，保障芯片均匀、稳定地贴合在基板指定位置，有效避免因贴合偏差产生的电路短路、断路等严重质量缺陷，大幅提升芯片贴合的良品率，经实际生产验证，可将良品率提升至 99% 以上。

MasterAlign 视觉定位软件操作界面简洁直观，新员工经过简短培训即可熟练上手。其具备强大的兼容性，可轻松与各类芯片贴合设备无缝集成，无论是高精度的倒装芯片贴片机，还是先进的晶圆级封装设备，都能实现高效协同工作。在实际生产过程中，软件实时监测芯片贴合状态，一旦检测到芯片位置偏移、贴合设备运行参数异常，立即自动调整设备动作，保证贴合过程的连续性与稳定性。这不仅显著提高了芯片贴合效率，相较于传统方式，效率提升可达 5 - 8 倍，还极大地减少了人工干预所带来的时间成本与人为误差，降低了工人的劳动强度。通过采用 MasterAlign 视觉定位软件，半导体制造企业能够在保证芯片高质量生产的同时，大幅提升产能，在竞争激烈的半导体市场中抢占先机，为制造先进的芯片产品筑牢坚实基础。

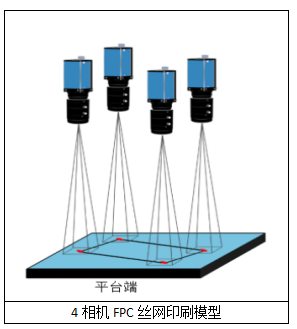

MasterAlign视觉对位系统在此贴合中的应用模型如下：

MasterAlign-4C四相机映射对位在工业自动化中应用非常广泛，机构工艺简单易实现，软件操作简单容易上手。此案例中使用软件进行高精度的对位应用，对柔性线路板的对位精度可达到±0.02mm，而工作中稳定保持对位时间在0.4s内完成。

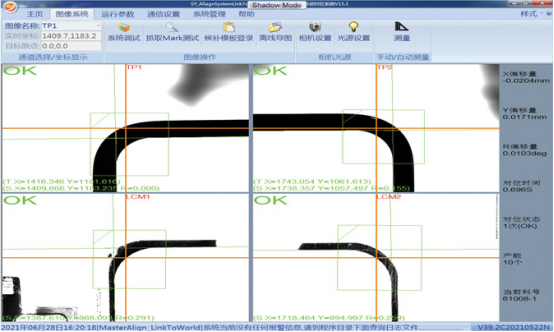

MasterAlign-4C软件主界面

对位原理图示

打光配置和实际Mark电拍照图如下：

硬件配置清单如下：

此方案适用领域为:FPC、软硬结合板（R-FPC）、柔性扁平电缆（FFC）、柔性触摸屏、TP、LCM、偏光片、光学胶、触摸屏、各式硬质平面与软质平面产品软对硬、软对软的贴合应用。
