机器视觉对位点胶柔性FPC应用

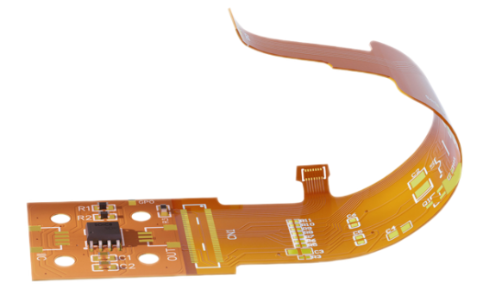

在柔性 FPC（柔性印刷电路板）制造领域，对位点胶工序的精准度直接关乎产品性能与质量。MasterAlign 视觉对位软件强势介入，为这一关键环节带来了革新性变化。该软件依托前沿的图像识别算法与卓越的图像处理效能，宛如为点胶设备安装了一双 “火眼金睛”，能够在极短时间内精准识别柔性 FPC 上极为细微的对位点，无论是复杂的线路图案，还是微小的定位标识，都逃不过它的 “法眼”。

当点胶作业启动，柔性 FPC 在传送带上快速移动，MasterAlign 视觉对位软件所构建的系统时刻保持高度警觉，实时动态监测 FPC 的位置与姿态。一旦检测到 FPC 位置出现丝毫偏移，或是对位点有任何细微偏差，软件会立即生成精准的调整指令，并以毫秒级速度传送给点胶设备的控制系统。这确保了在整个点胶过程中，点胶针头与 FPC 上的目标点始终精准对位，哪怕面对高频率、高强度的点胶任务，也能有效避免因对位不准导致的胶水偏移、漏点等问题，极大地降低了废品率。无论是应用于消费电子的超薄 FPC，还是汽车电子中对可靠性要求极高的 FPC，MasterAlign 视觉对位软件赋能点胶设备，让柔性 FPC 在高速生产的同时，实现超高精度的点胶作业，大幅提升生产效率与产品质量，成为推动柔性 FPC 制造行业迈向智能化、精细化的核心力量。

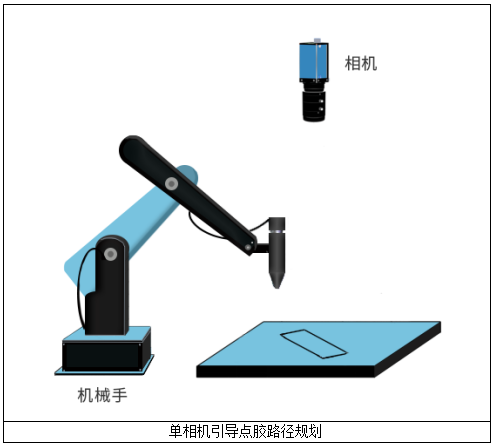

MasterAlign视觉对位系统在这项FPC点胶案例中的应用模型如下：

MasterAlign软件系统在工业自动化领域应用极为广泛，软件的界面操作简便，便于用户快速上手。在此案例中，利用MasterAlign软件进行高精度、高速度的对位作业，在PET薄膜的的对位精度甚至可达到±0.01mm，且对位过程在0.3秒内即可完成。

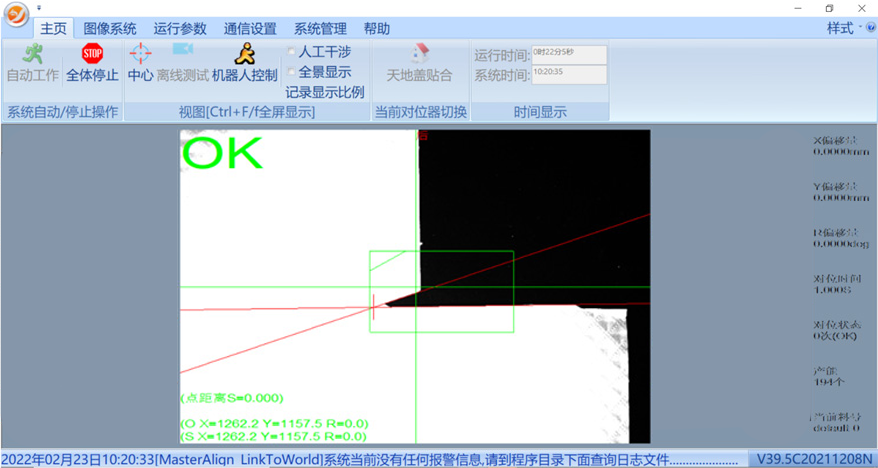

MasterAlign应用软件主界面

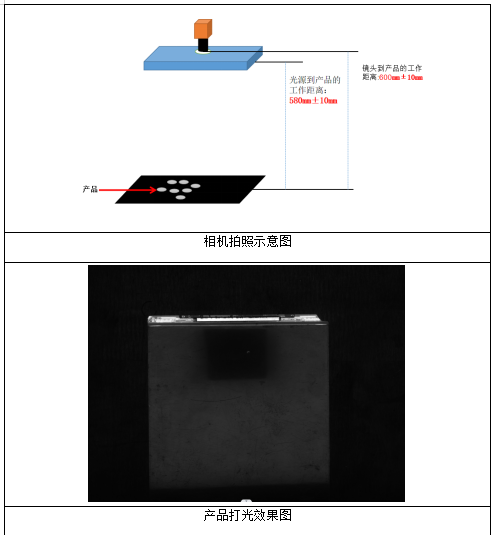

打光配置和实际Mark点拍照图如下：

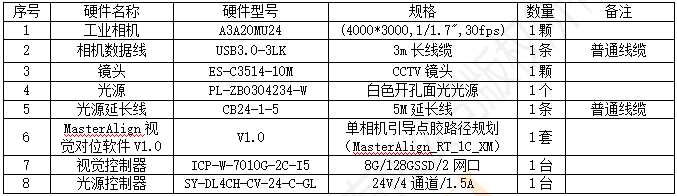

硬件配置清单如下：

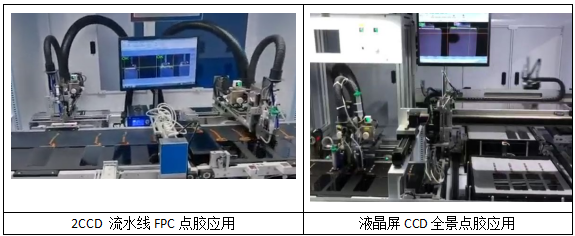

此方案适用领域为:固定各种电子元件，如电阻、电容、芯片等、集成电路保护封装、线路板点锡膏、灯具的灌装。
