机器视觉多相机对位丝印玻璃应用

在玻璃丝印这一追求极致精度与视觉呈现的专业领域，图案的精准度和清晰度堪称产品品质的生命线。玻璃材质与生俱来的特殊性，例如其光滑如镜的表面，极易造成光线的反射与折射，以及可能存在的微观纹理差异，都给丝印图案的精准定位带来了极大挑战。传统的单相机视觉对位方式，受限于视角范围和成像精度，在面对复杂多变的玻璃丝印图案，尤其是那些对细节表现力和套印精度要求苛刻的高端产品时，往往显得力不从心，难以满足行业日益增长的高精度丝印需求。正是在这样的背景下，机器视觉多相机对位系统犹如一颗璀璨新星，横空出世，为行业带来了革命性的突破。

该系统构建于前沿的机器视觉技术架构之上，通常由多个经过精心调校的高分辨率相机协同作业。这些相机依据特定的空间布局，被巧妙安置在玻璃丝印工作区域的不同位置，从而能够从多个独特的角度，同时对玻璃表面进行全方位、无死角的图像采集。每台相机犹如一位专注的观察者，各司其职，将其所负责区域内的玻璃表面细节清晰捕捉。随后，借助先进且复杂的图像拼接与融合算法，系统如同一位技艺精湛的拼图大师，将各相机采集到的局部图像进行无缝整合，最终构建出一幅关于玻璃表面的完整、高分辨率且极为精准的图像信息全景图。这种多相机布局的精妙设计，从根本上消除了传统单相机模式下不可避免的视觉盲区，能够精准无误地捕捉到玻璃表面哪怕是最细微的特征，以及用于精确定位的各类标记，从而将定位精度提升到了一个前所未有的高度。

当面对复杂程度各异的玻璃丝印图案时，多相机对位系统展现出了其强大的适应性与精准度。系统能够智能识别图案的不同组成部分，并针对这些部分分别开展高精度定位工作。在整个丝印过程中，相机始终处于高度警觉的实时监测状态，密切关注玻璃在传送、定位以及丝印操作过程中的任何位置与角度变化。一旦检测到哪怕是极其微小的偏差，系统内部搭载的高性能运算单元便会迅速启动，以毫秒级的速度进行复杂的数据运算，快速生成精准的调整数据。这些数据会在第一时间被传输至丝印设备的控制系统，丝印设备随即依据指令，精确且迅速地校正丝印头的位置，确保每一滴油墨都能如同被精准导航一般，准确无误地落在玻璃表面的预定位置。在理想工况下，该系统能够实现令人惊叹的 ±0.01mm 甚至更高的丝印精度，为生产出高品质、高精度的玻璃丝印产品提供了坚实保障。

在实际生产应用中，多相机对位系统的操作便捷性也是一大显著优势。技术人员无需具备复杂高深的专业技能，仅需通过简洁直观的软件操作界面，即可轻松完成各项参数的设置与系统的调试工作。无论是针对不同尺寸规格的玻璃，还是应对多样化的丝印图案需求，技术人员都能在短时间内完成系统的适配与优化。此外，该系统还展现出了强大的兼容性，能够与市面上几乎所有主流品牌和型号的丝印设备实现无缝对接，同时，对于各种不同材质特性的玻璃，如普通钠钙玻璃、高硼硅玻璃、石英玻璃等，都能完美适配并发挥出卓越的性能表现。基于这些突出优势，多相机对位系统已广泛且深入地应用于众多与玻璃丝印相关的领域，其中包括但不限于对精度和外观要求极高的手机玻璃屏幕丝印，旨在打造独特视觉效果的建筑装饰玻璃丝印，以及关乎行车安全与舒适性的汽车玻璃丝印等。在这些实际生产场景中，多相机对位系统切实助力企业有效提升了产品质量，显著提高了生产效率，成为推动玻璃丝印行业向高端化、智能化发展的核心技术力量。

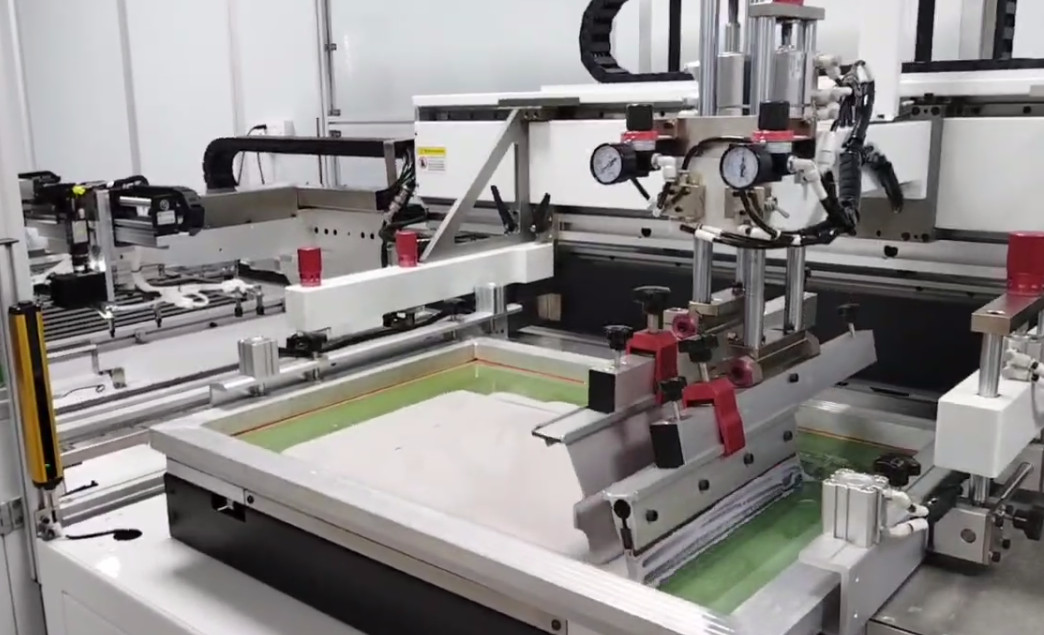

WiseAlign视觉对位系统在此有机玻璃丝网印刷的应用模型如下：

WiseAlign-5c自对位在工业自动化领域中应用的非常广泛，其机构工艺简单，容易实现，而双翌WiseAlign软件操作简单容易上手，公司也配套提供软件教学、远程培训。此案例中使用软件进行高精度的对位应用，丝印的过程中对位精度可达±0.02mm，而在对位的时间也可以控制在在0.3s内完成，只要硬件设备配合得当，更快的速度也能够达到，极大的提升了生产的效率。

WiseAlign-5C软件主界面

对位原理图示

打光配置和实际Mark电拍照图如下：

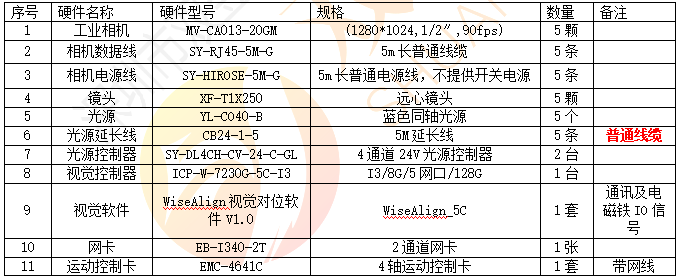

硬件配置清单如下：

此方案适用领域为:Pet薄膜材料、柔性触摸屏、玻璃、电脑键盘线路、多层板等电子元器件的表面丝网印刷、填孔、通孔相关工艺制造。
