图像处理方法说明:灰度匹配

发布时间:2021-04-17 10:01:57 最后更新:2021-04-29 09:28:54 浏览次数:2097

灰度匹配,通过计算与模板的灰度分布相似度在图像中寻找目标。

通过鼠标操作 ROI 选定模板,进入【高级参数】设置匹配角度范围,最小相似度分数,并可修改模板。

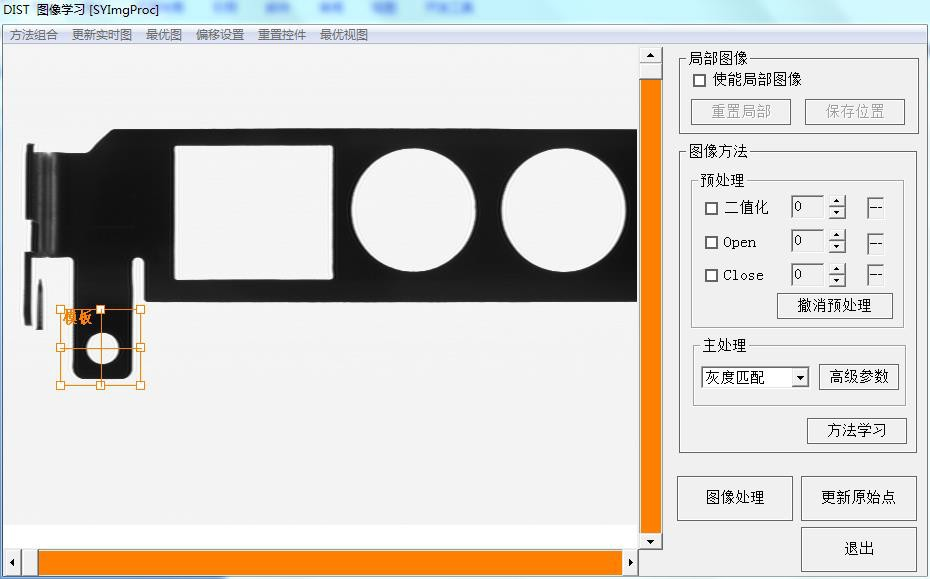

通过图像方法主处理下拉框选择 灰度匹配


【鼠标操作】通过鼠标改变 ROI 的大小,并拖放至适当的位置作为学习的模板。

【方法学习】保存该方法及模板。

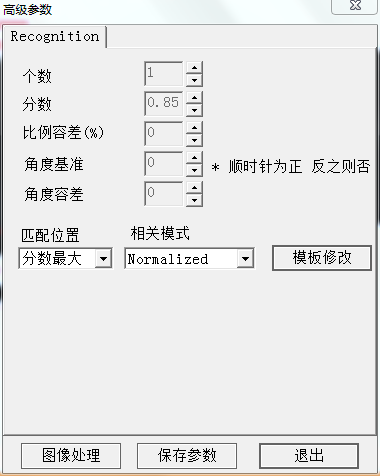

点击高级参数进行高阶调整


【个数】希望寻找的目标数量

【分数】目标与模板间的相似度分数

【比例容差】目标与模板间的大小比例变化

【角度基准】目标在图像中的旋转角度

【角度容差】在<角度基准>基础上的寻找角度范围

【匹配位置】分数最大,最左边的,最右边的,最上边的,最下边的

            当图像中存在多个目标时,可选择返回其中符合位置的一个。

【相关模式】Standard、Gain Normalized、Offset Normalized 及 Normalized

       Standard:目标区域与模板间直接的相关度计算

            Gain Normalized:针对图像产生对比度变化,先进行增益归一化后再进行相关度计算

            Offset Normalized:针对光照引起的明暗变化,先进行像素值整体偏移归一化后再进行相

关度计算

            Normalized:考虑 Gain 和 Offset 变化的归一化相关度计算方式

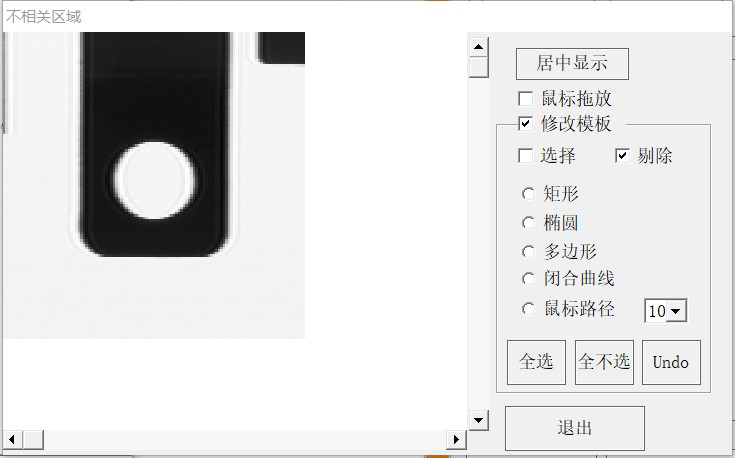

【模板修改】弹出模板修改框对模板进行修改


模板修改

如模板存在干扰区域,可通过鼠标操作进行模板修改。

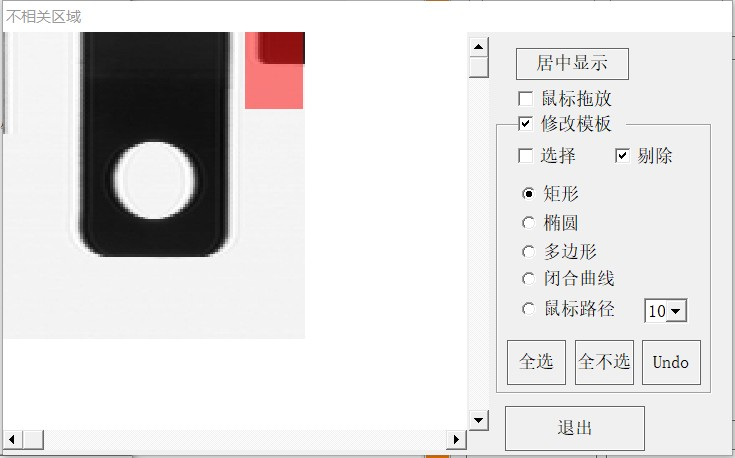

 如下图,算法将不再考虑被涂的红色区域像素。



函数取值

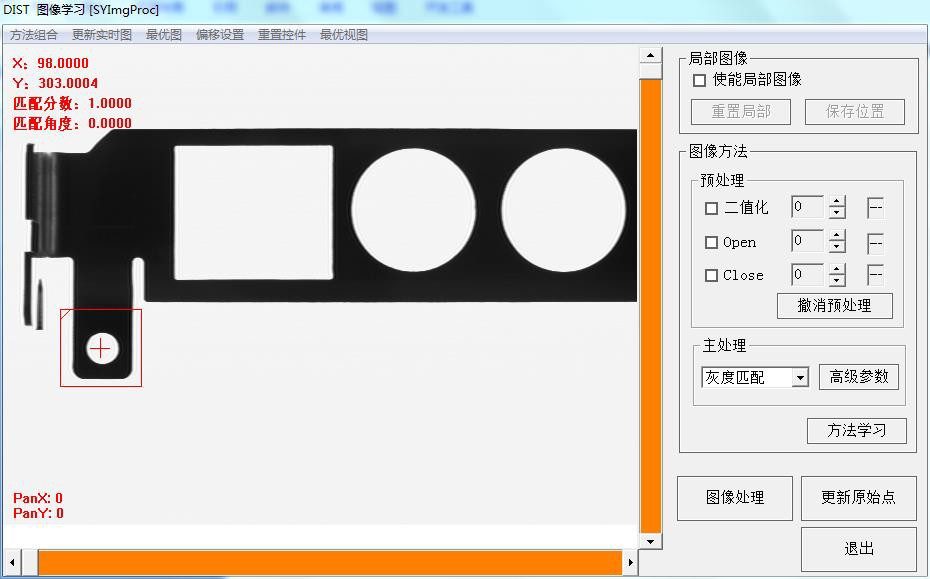

执行 SY_IP_ImgProc()进行处理后,返回 ImgProcResult 结构体。其中 X、Y 为目标的坐标,

MatchScore 为匹配分数,MatchAngle 为目标的角度,MatchScale 为目标的缩放比例。

另外,针对匹配多目标的应用,在高级参数设置寻找目标个数后。通过执行 SY_IP_Match_MultiPos()

可实现多目标结果返回。

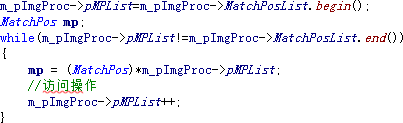

其中可通过访问列表取得多目标结果:

list

MatchPosList;

list::iterator

pMPList;




其中 MatchPos 结构体如下:
