MasterAlign软件使用说明——料号管理

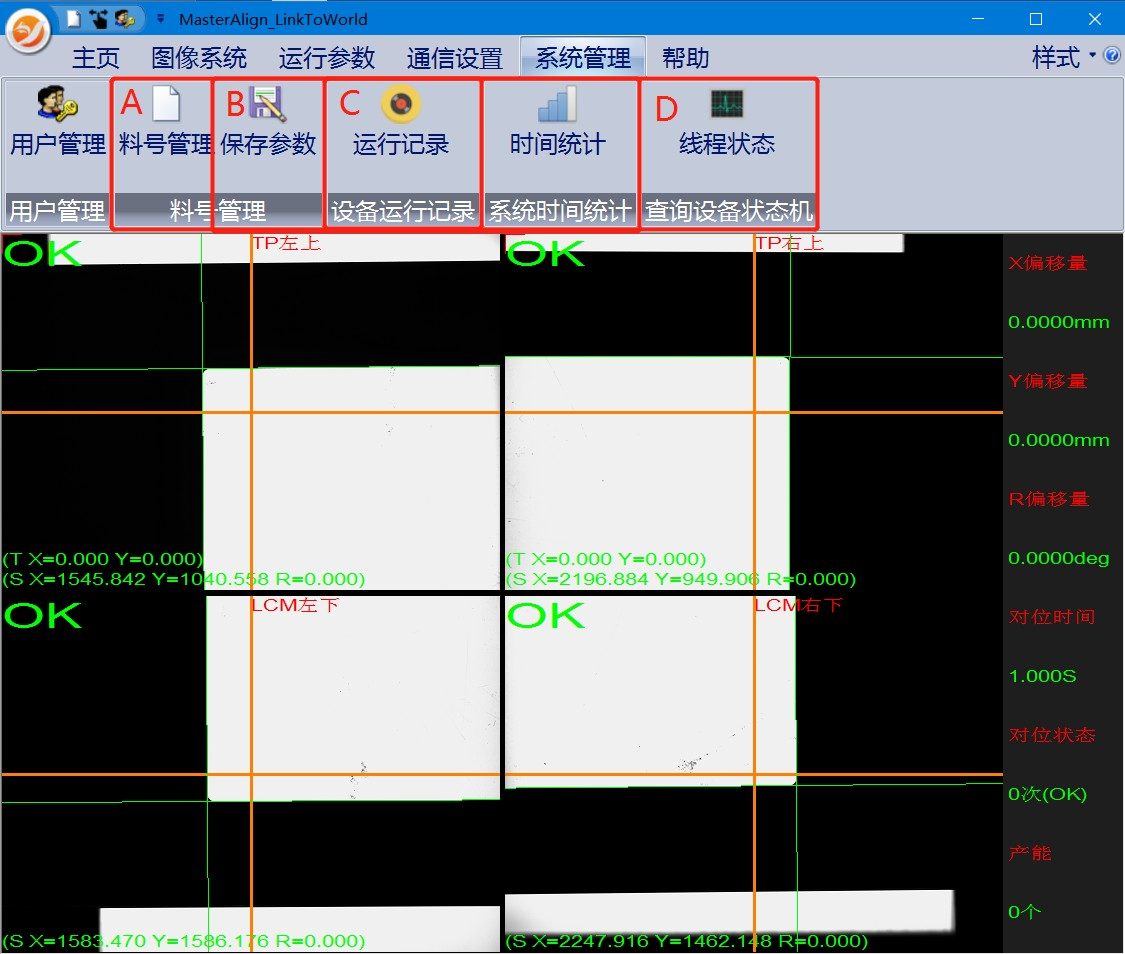

图所示：

A. 料号管理：操作产品配方相关参数。详情参考第 3.7.1 章“料号管理界面”；

B. 保存参数：一键保存产品配方所有相关参数；

C. 运行记录：查阅各个线程生产运行记录，详情参考第 3.7.2 章“自动运行状态显示查询界面”；

D. 线程状态：查阅各个线程当前运行的步数，详情参考第 3.7.3 章“自动动作监控界面”。

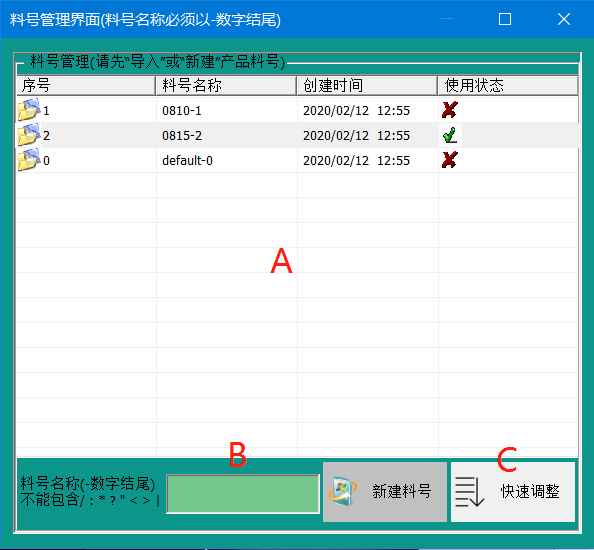

料号管理界面

A. 料号管理（产品配方）列表：

1. 加载料号：在对应料号所在行双击鼠标左键，实现加载该料号到视觉系统中；

2. 删除料号：在对应料号所在行双击鼠标右键，实现删除该料号，正在使用的料号不能删除。

B. 新建料号：在料号名称中填写料号名称（备注：料号一定要以“-数字” 结尾），然后点击新建料号；（注释：新建料号就是将当前正在使用的料号另存为一个新料号）

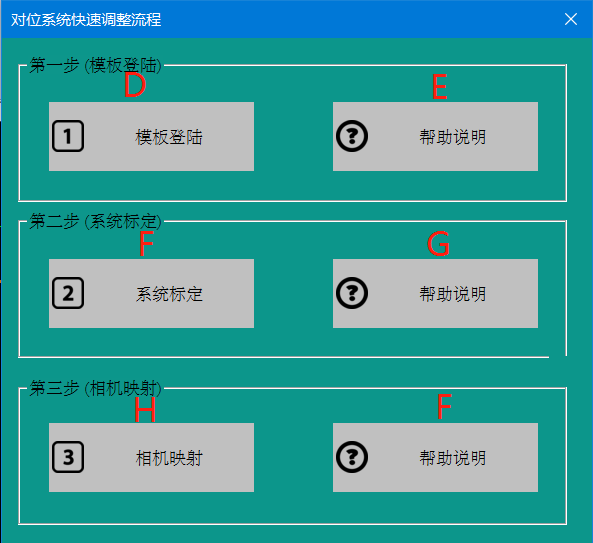

C. 快速调整：视觉系统一些常用操作的快捷方式，点击进入如图 3.7.1.2

界面；

D. 模板登录：光源、图像拷贝、图像学习界面快捷方式；

E. 帮助说明：对图像学习界面的简易介绍；

F. 系统标定：标定的快捷方式；

G. 帮助说明：对标定的简易介绍；

H. 相机映射：映射的快捷方式；

I. 帮助说明：对映射的简易介绍。

自动运行状态显示查询界面

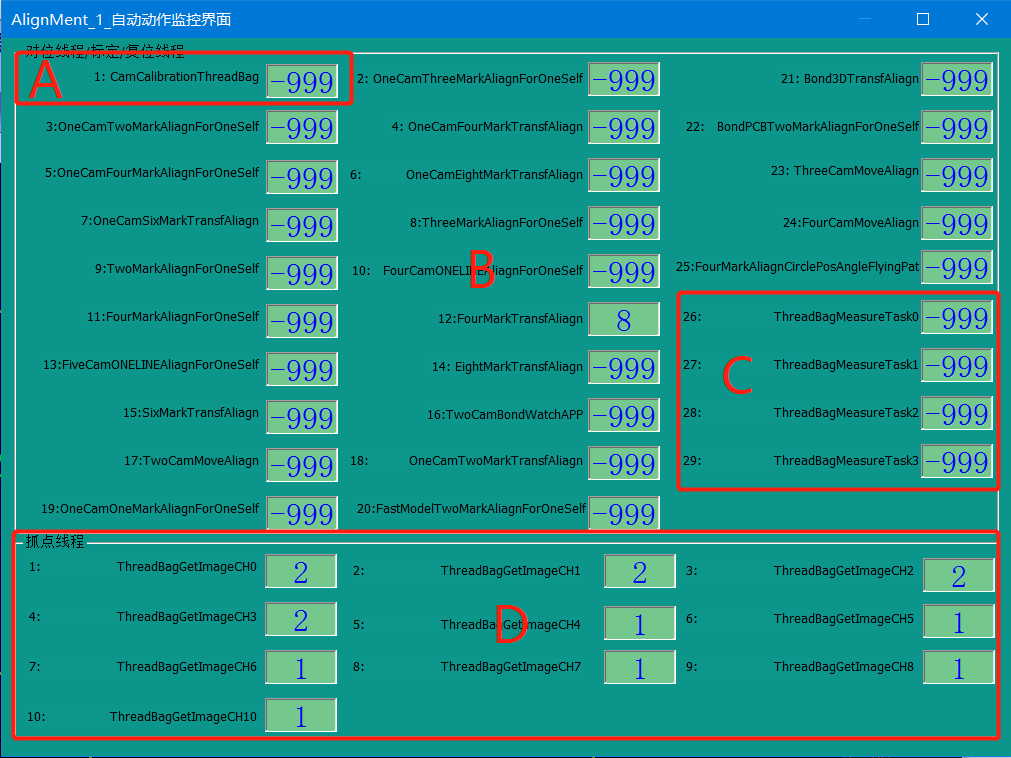

自动动作监控界面

在“系统管理”->点击“线程状态”，弹出自动动作监控界面，如下图所示：
