EMC-4641C运动控制模块EMC建议

当系统工作在电磁环境比较复杂的情况下，为保证系统可靠工作，需做好抗干扰措施，最重要的是系统的滤波和接地。建议的主要措施如下：

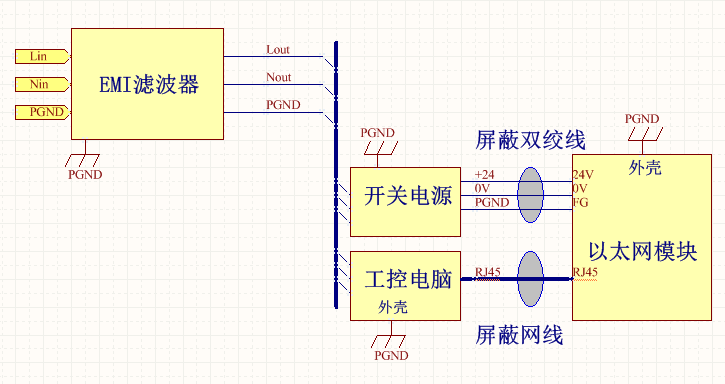

系统布线示意图

如上系统布线示意图。具体的要求包括：

1.      220V交流输入端增加EMI滤波器，滤波器输出给PC和开关电源供电。注意滤波器要靠近负载（即PC和开关电源）端。EMI滤波器可以采用双极EMI滤波器，电流需留足余量，建议10A以上。

2.      接地必须良好，特别是滤波器的PGND、PC的接地端子和开关电源的PGND。接地线使用4~6平方的接地线，在条件有限的情况下，接地线不小于2.5平方。如果系统是金属机框，可以将接地线可靠的接到系统的专用接地端子上。接地线尽量短、粗。保证尽可能小的接触电阻和尽可能短的接地路径。

3.      给以太网模块的直流电源24V/0V，用带屏蔽的双绞线，屏蔽层两端分别接开关电源的PGND 和 模块的FG。双绞线线径采用1.0~1.5平方的线。

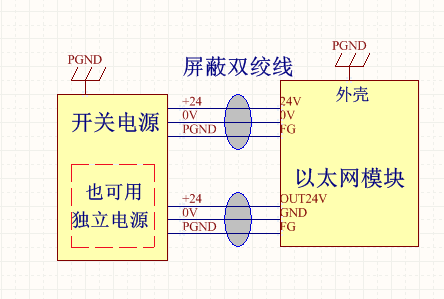

4.        以太网模块的输出电源（OUT24V/OUTGND） 和模块供电是独立的。当输出负载比较多，负载种类比较复杂时，建议独立走线（从开关电源单独引出一组先或单独的开关电源），不要从模块的电源输入端子那里引线。如下图：
