图像处理方法说明：斑点重心

斑点重心，返回符合条件的斑点重心坐标。通过鼠标点选需要分析的斑点类型（黑或白），进入【高级参数】可选择返回的斑点类型，并可根据斑点的面积、尺寸大小进行筛选。

1.斑点选择、学习

1.1斑点选择

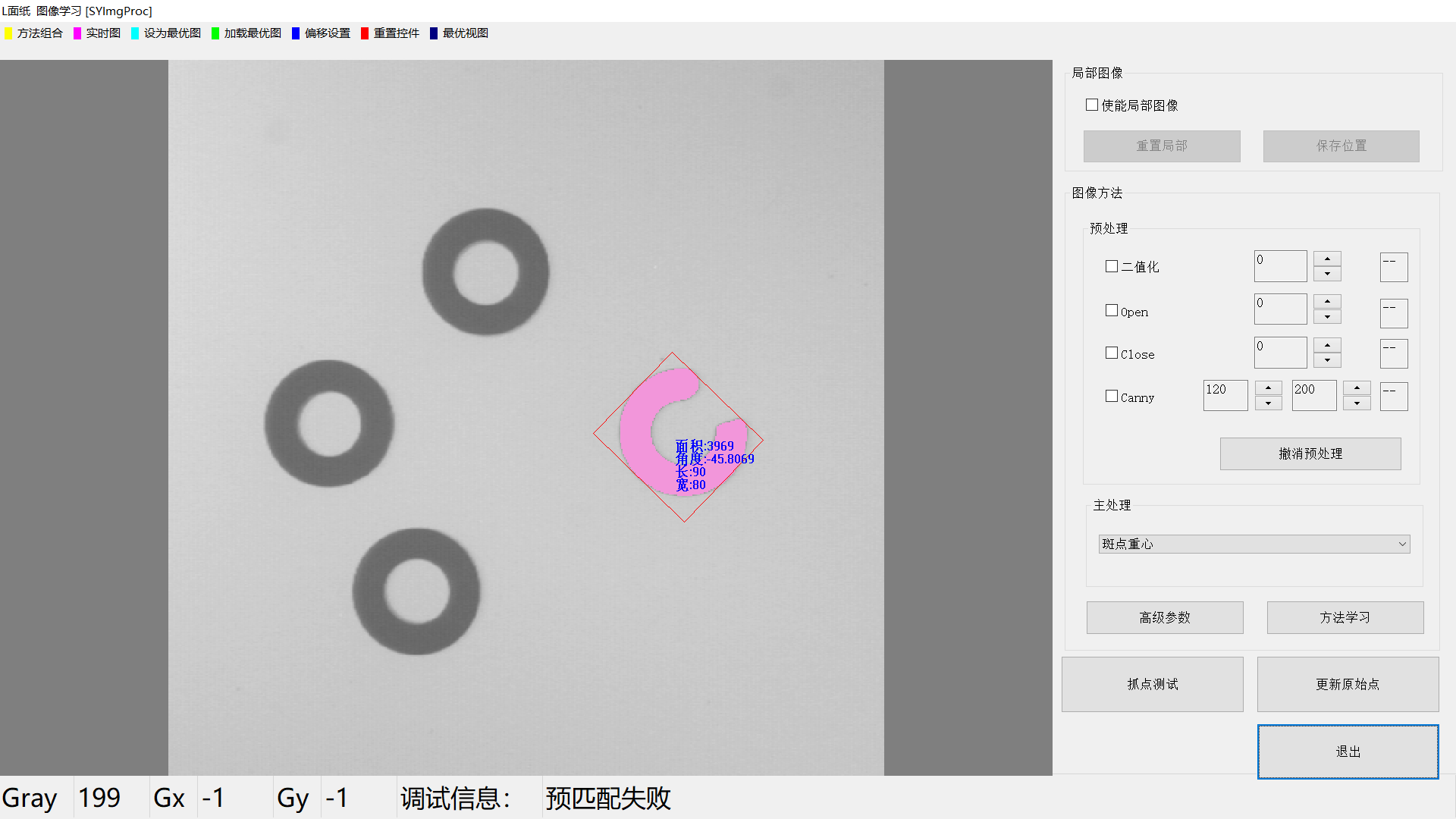

在主处理下拉列表中选择【斑点重心】后，鼠标左键点击图像中需要分析的斑点类型（黑或白），目标将会被着粉红色，并显示斑点的特征信息。

【面积】该斑点的大小，即组成该斑点的所有像素点总数

【角度】该斑点最小外接矩形的角度，图中红色矩形所示

【长、宽】该斑点最小外接矩形的长、宽。

以上信息，在高级参数中作为设置的参考值。

1.2学习

点击【方法学习】后，斑点重心方法的所有信息将被保存，到此已经完成该方法的学习。

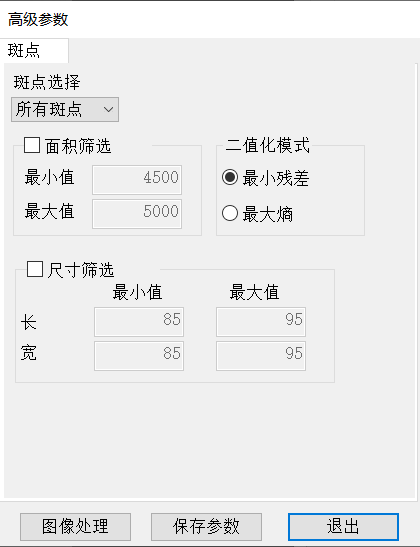

2.参数设置

2.1斑点选择

斑点选择提供面积、位置方面的选择，返回对应的目标数据。

【所有斑点】返回所有的斑点目标。

【面积最大】返回面积最大的斑点目标。

【面积最小】返回面积最小的斑点目标。

【最左边的】返回位置最左边的斑点目标。

【最右边的】返回位置最右边的斑点目标。

【最上边的】返回位置最上边的斑点目标。

【最下边的】返回位置最下边的斑点目标。

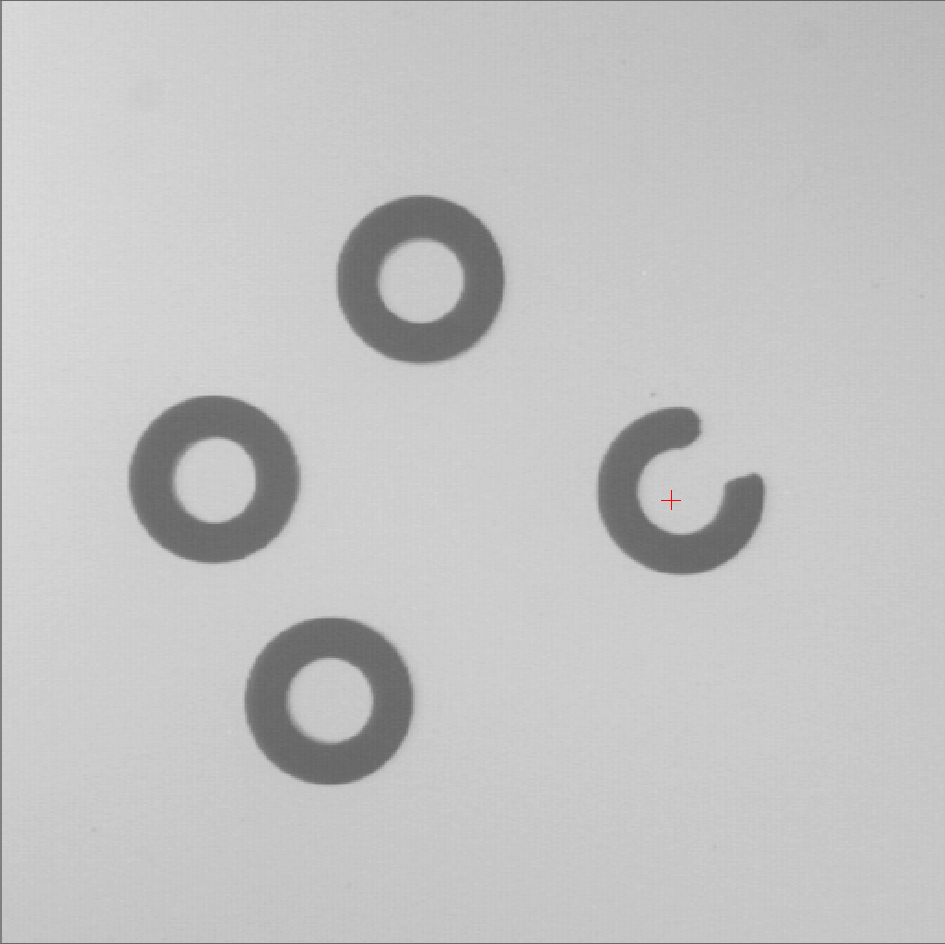

 举例

            所有目标                                面积最小                              最左边的

2.2面积筛选

通过设置面积的最小值、最大值，进行斑点筛选。面积在最小值、最大值之间的斑点被保留，之外的斑点被剔除。

           面积筛选前                                                                             面积筛选后

2.3尺寸筛选

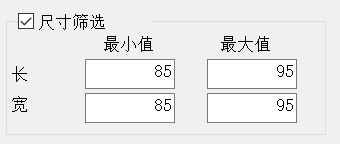

通过设置尺寸的最小值、最大值，进行斑点筛选。尺寸（长、宽）在最小值、最大值之间的斑点被保留，之外的斑点被剔除。

             尺寸筛选前                                                                        尺寸筛选后

2.4二值化模式

斑点分析的前提是把斑点与背景分割开来。一般情况下，默认使用【最小残差】即可处理绝大部分的图像。当图像明暗不明显，或斑点与背景对比不明显时，使用【最小残差】的效果将受到影响，这时使用【最大熵】会得到较理想的效果。

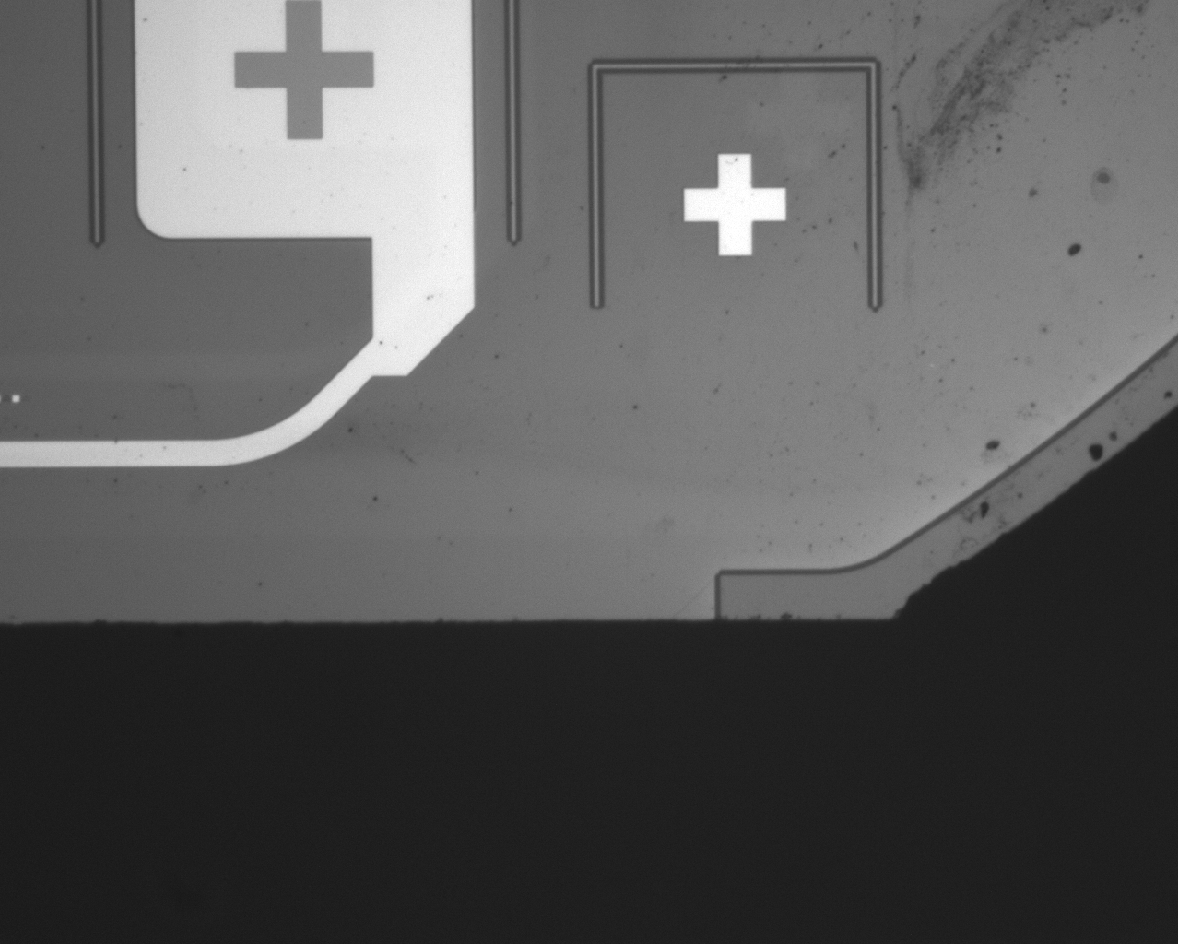

                                                 原始图像，小十字目标

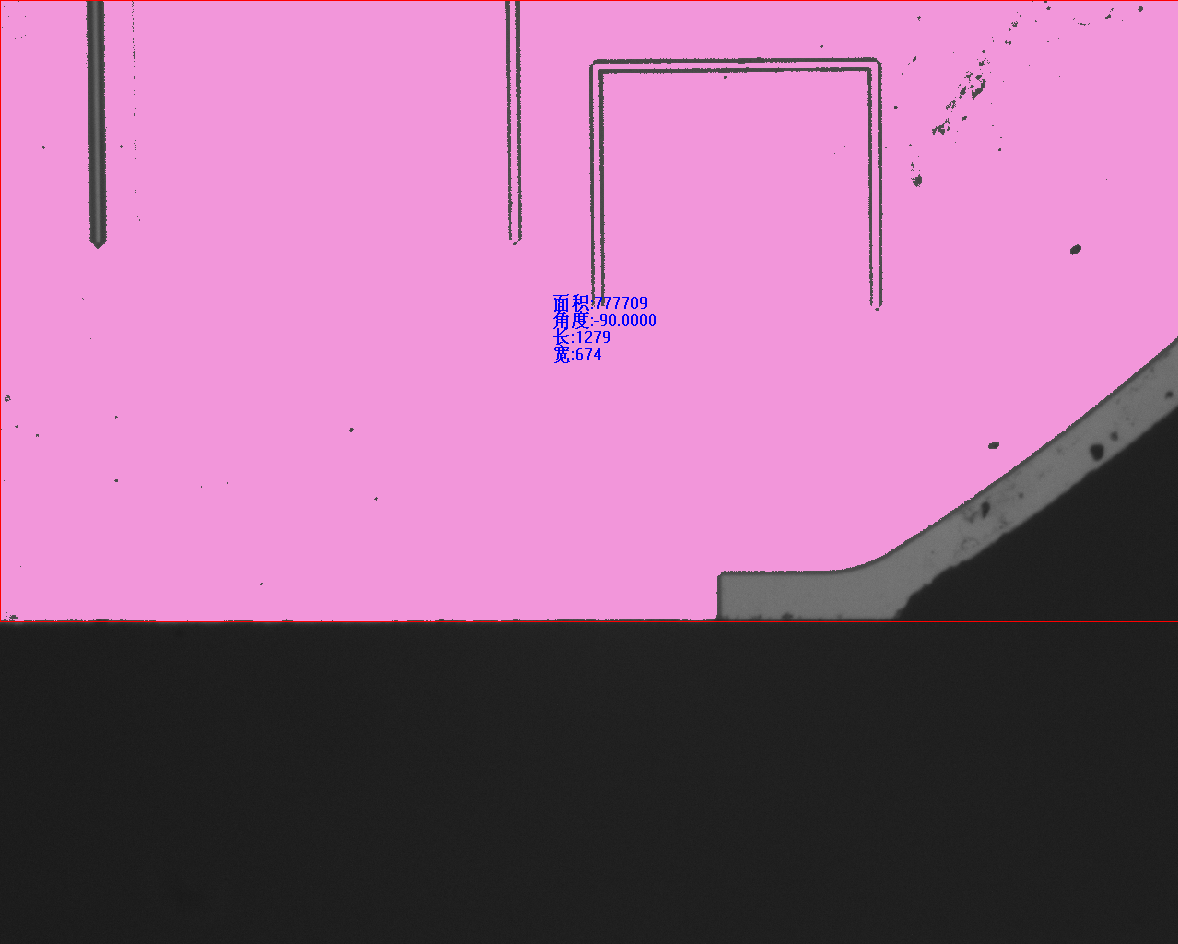

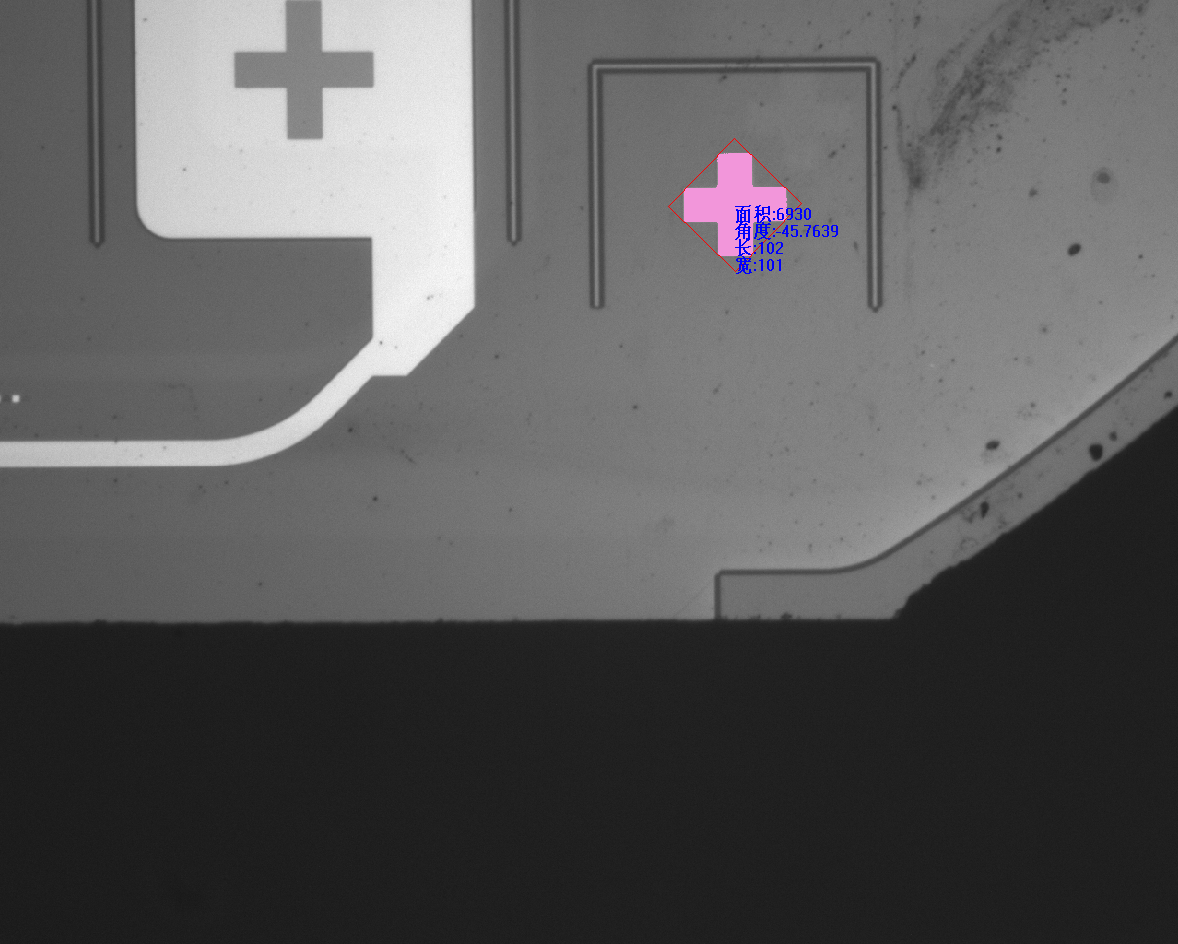

              最小残差效果                                             最大熵效果
