灰度匹配＋4直线

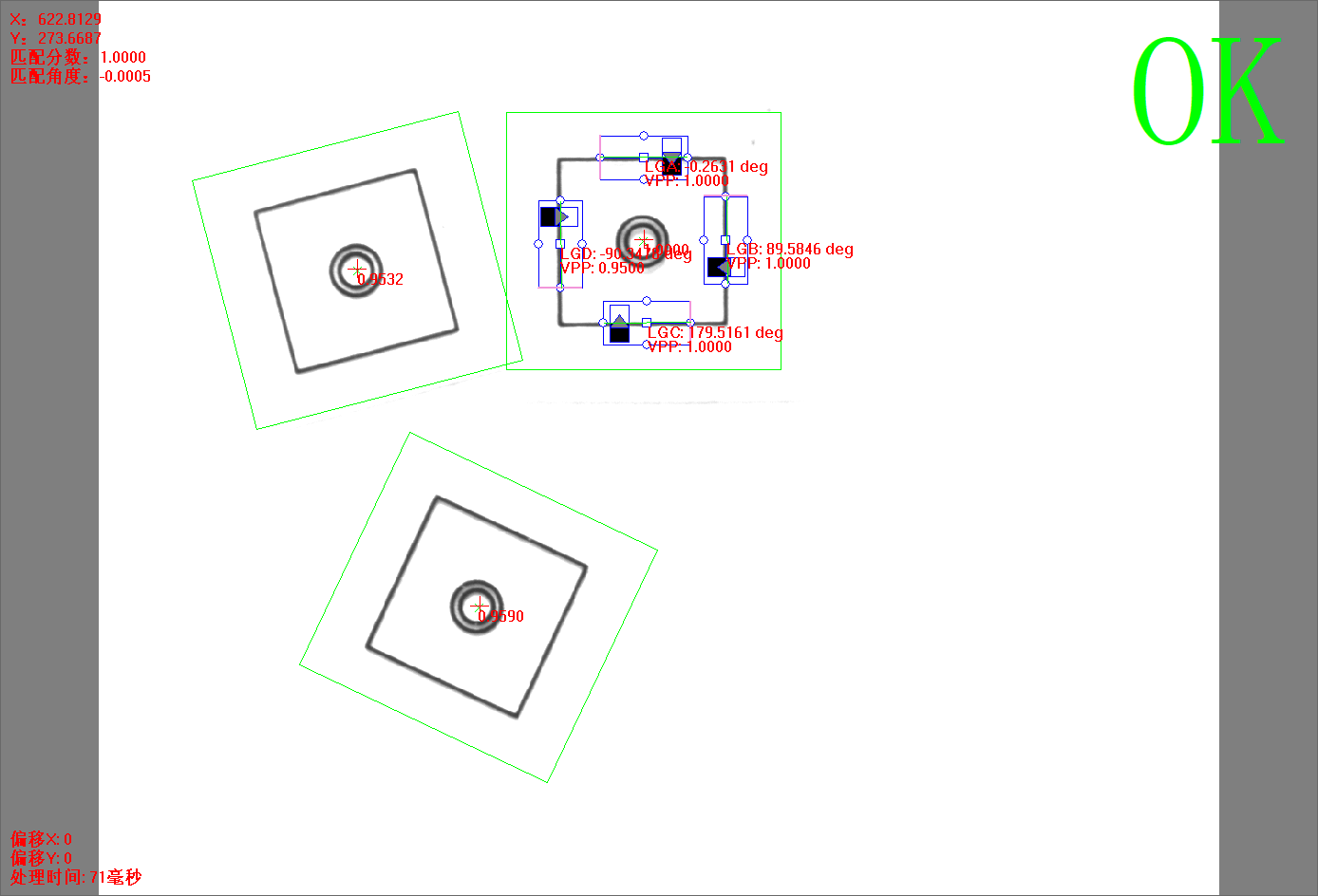

4直线交点，通过4直线工具测量4直线边后，计算两两交点，求其平均值作为坐标。

匹配作为粗定位使用，直线工具跟随粗定位自动改变位置；对于目标比较固定的情况，可不采用粗定位功能。

当不需要粗定位时，可跳过匹配类参数调整，直接对测量类参数进行调整。

1.模板选择与直线工具摆放

在主处理下拉列表中选择【灰度匹配+4直线】，在图像范围内显示橙色矩形框和直线工具。如果未见，请点击工具栏上方的【重置控件】。

1.1模板选择

通过鼠标改变ROI的大小，并拖放至适当的位置作为学习的模板。

1.2直线工具摆放

1.2.1直线工具的鼠标响应

【1】直线工具有5个鼠标控制点，如上图所示。

控制点A：使用鼠标点选该控制点可拖动整个直线工具

控制点B、C：使用鼠标点选该控制点可改变直线工具宽度

控制点D、E：使用鼠标点选该控制点可改变直线工具的高度

【2】鼠标左键双击控制点A，可改变测量的极性，请注意黑白标签的改变。

                   从黑到白                                                                 从白到黑

【3】鼠标右键双击控制点A，可改变直线工具的方向，请注意黑白标签上三角箭头的改变。

                          从上到下                                                           从左到右

1.2.2直线工具摆放

利用鼠标拖放直线工具至合适的位置，鼠标操作修改直线工具的测量属性，这样方便地完成了直线工具的摆放。【4直线工具必须形成时针方向进行摆放。】

1.3学习

点击【方法学习】后，灰度匹配+4直线方法的所有信息将被保存，并自动进行图像处理，相关的信息将显示。

2.灰度匹配的参数设置

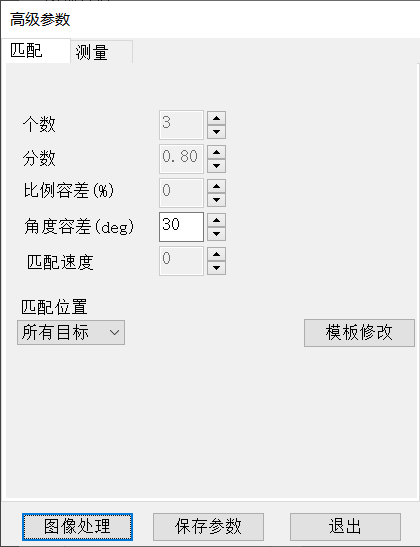

点击【高级参数】进入参数设置界面。

2.1个数

图像中存在多个目标时，设置【个数】，即可返回多个目标。

                      个数：1                                                                个数：3

2.2分数

目标与模板间的相似度分数。分数越高，表示目标与模板越相似。分数在设置值之下的目标，将会被剔除。（请观察下面图中，每个目标的分数）

                    分数：0.9                                                          分数：0.98

2.3比例容差

目标与模板的大小比例变化时，设置合适的比例容差，即可寻找大小变化的目标。

                     比例容差：0%                                          比例容差：30%

2.4角度容差

图像中的目标发生角度变化，设置角度容差，即可更好地寻找角度发生旋转的目标。

                 角度容差：0 deg                                                  角度容差：30 deg

2.5匹配速度

【灰度匹配】暂未支持该功能。

2.6匹配位置

该参数提供了返回目标的辅加选项，可根据以下选项返回目标数据。

【所有目标】：返回所有的目标

【分数最大】：返回所有目标中分数最大的目标

【最左边的】：返回所有目标中位置最左边的目标

【最右边的】：返回所有目标中位置最右边的目标

【最上边的】：返回所有目标中位置最上边的目标

【最下边的】：返回所有目标中位置最下边的目标

举例：

                        所有目标                                                        最左边的

2.7模板修改

【灰度匹配】暂未支持该功能。

3.直线工具的参数设置

【使用匹配粗定位】：勾选后直线工具跟随匹配位置改变，否则直线工具将在固定位置。

【曲线】：勾选后，在图像区域绘画出寻找路径上的变化情况，观察曲线与阈值线的关系，有助于设置【阈值】参数。

【采样点】：勾选后，绘画出测量到的采样点，观察采样点的分布情况，可助于设置参数。

3.1选择

该参数提供按位置选择的拟合直线结果。

                   第一条直线                                                      最后一条直线

3.2采样步长

该参数设置测量点的个数（卡尺个数）。

3.3阈值

高于该参数值的边缘点将会添加到拟合圆的点集中。结合【曲线】有助于设置该参数。

左图中粉色直线为测量路径，右图是对应的曲线。

                       测量的路径                                           曲线（红线为阈值）

3.4滤波

粉色为一条测量路径，该参数过滤测量路径上的干扰点。

                    滤波：2                                                              滤波：8

3.5卡尺宽度

粉色为一条测量路径，该参数调整使粉色路径范围加宽，如下图所示。当路径上有干扰点，调整卡尺宽度可有效抗干扰。

                                卡尺宽度0 对应的曲线

                                卡尺宽度5对应的曲线

3.6有效点比例

该参数表示参与拟合直线的有效点数量占总测量路径数量的百分比。由于边缘残缺或部分边缘点被剔除等情况，使得参与拟合直线的边缘点数目减少，但不能低于该参数值，否则测量失败。下图中，有效点比例VPP：0.8929

3.7边缘强度

当边缘模糊时，可有效增强边缘的强度，同时起到抗干扰的作用。

                                         测量路径

         边缘强度：1                             边缘强度：4

3.8滤波次数、滤波阈值

这两个参数是组合使用的，它们起到剔除差异点的作用，提高拟合直线的准确性。

【滤波次数】指执行剔除差异点的次数，强的差异点可能要执行多次才被剔除。

【滤波阈值】留下的有效边缘点到拟合直线的平均距离。

               滤波次数：0                                             滤波次数：2
