数字光源控制器

发布时间:2022-03-10 17:19:09 最后更新:2022-03-10 17:46:20 浏览次数:2277

数字光源控制器

1. 光源控制器的基本介绍

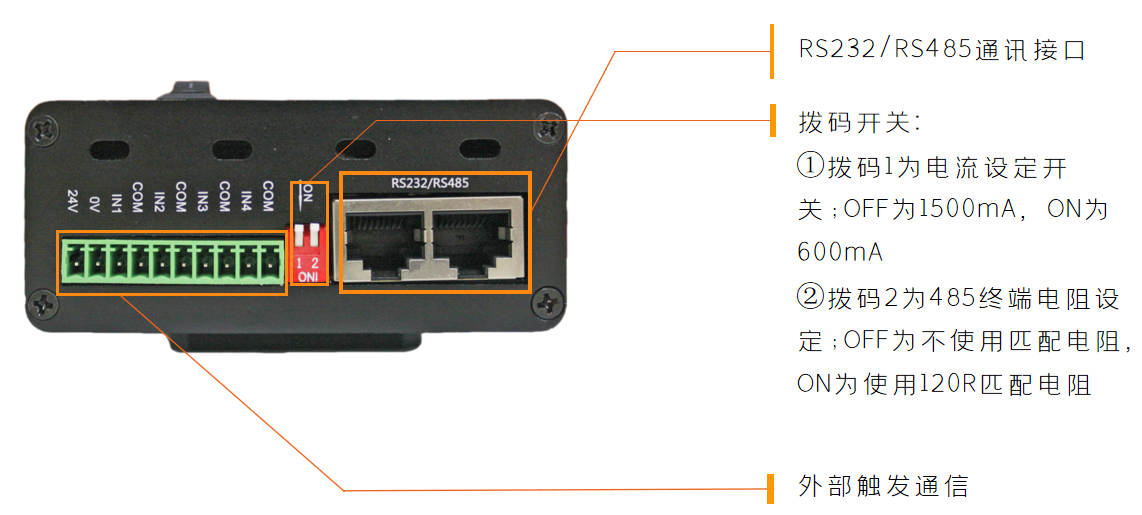

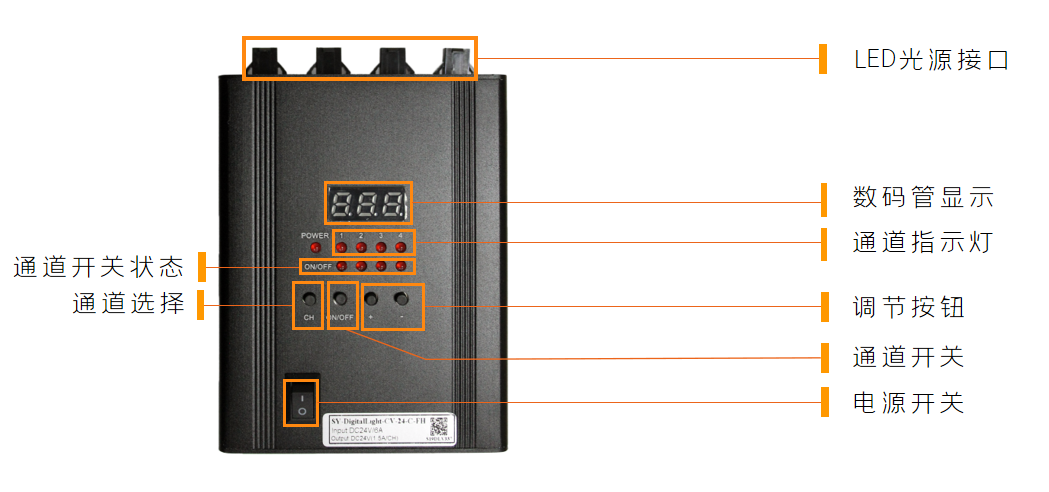

2.数字光源控制器软硬件结构模组图

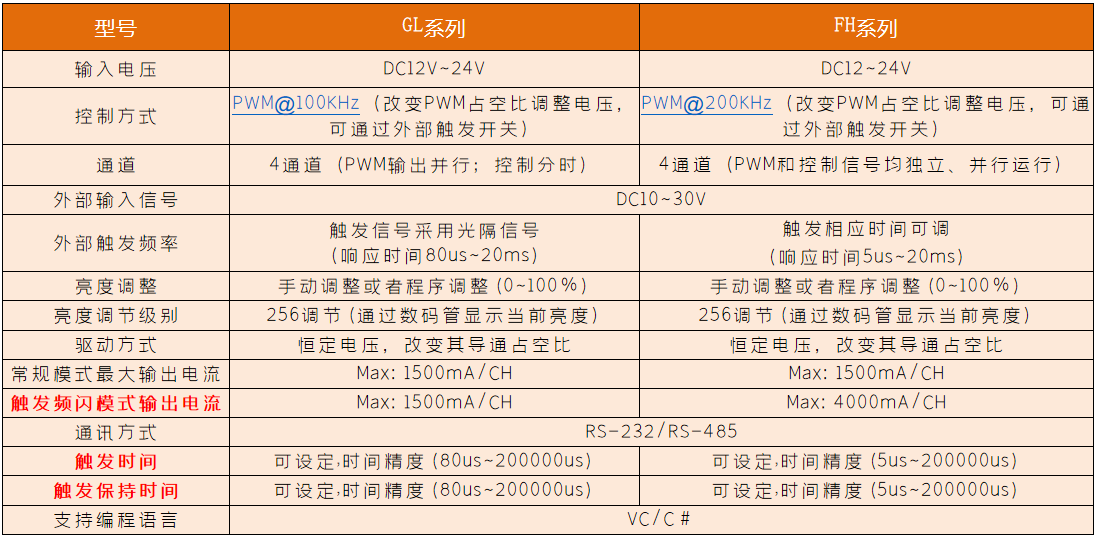

3.产品的规格

① DC12V~24V供电

② GL系列双向(NPN或PNP)输入, 通过输入公共端(COM)选择

③ FH系列为高速光耦,触发源IN只能接正电压,COM只能接负电压

④ 驱动方式为恒压源

⑤ 触发时间和频闪保持时间可通过软件设定

⑥ 支持外部触发信号

⑦ FH系列响应时间为5us,可以用于高速触发应用场合

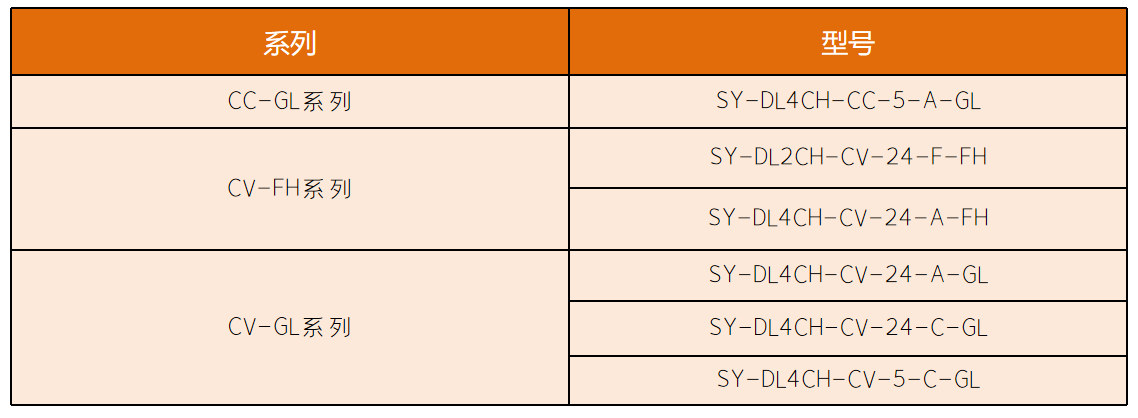

 小功率数字光源控制器型号

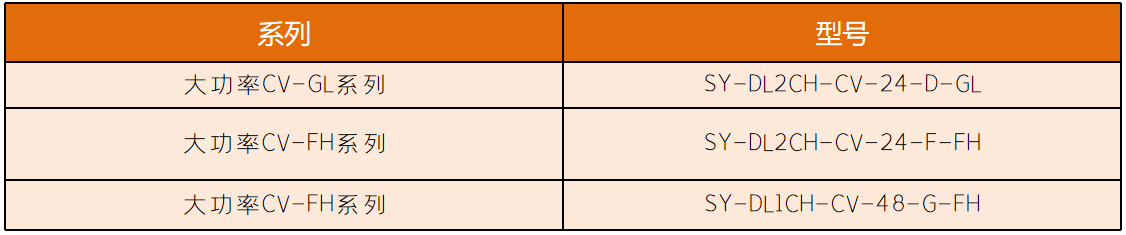

大功率数字光源控制器型号

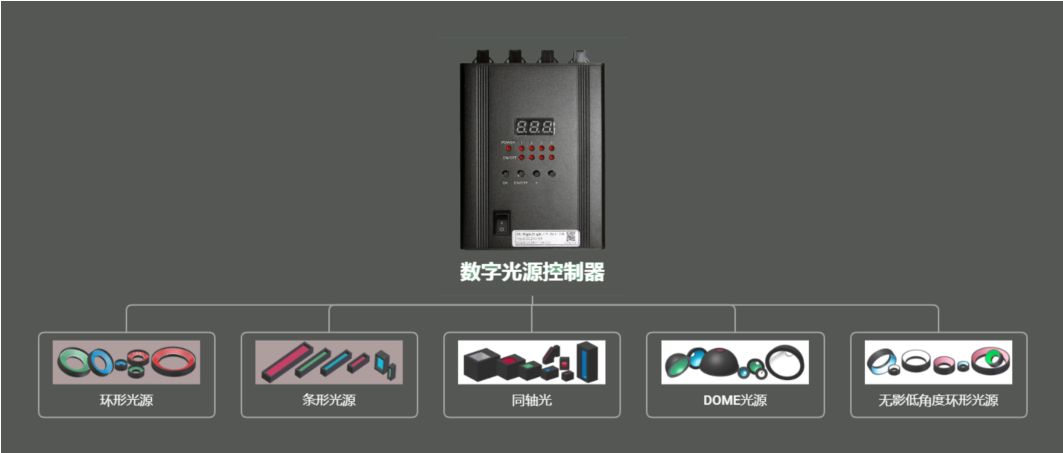

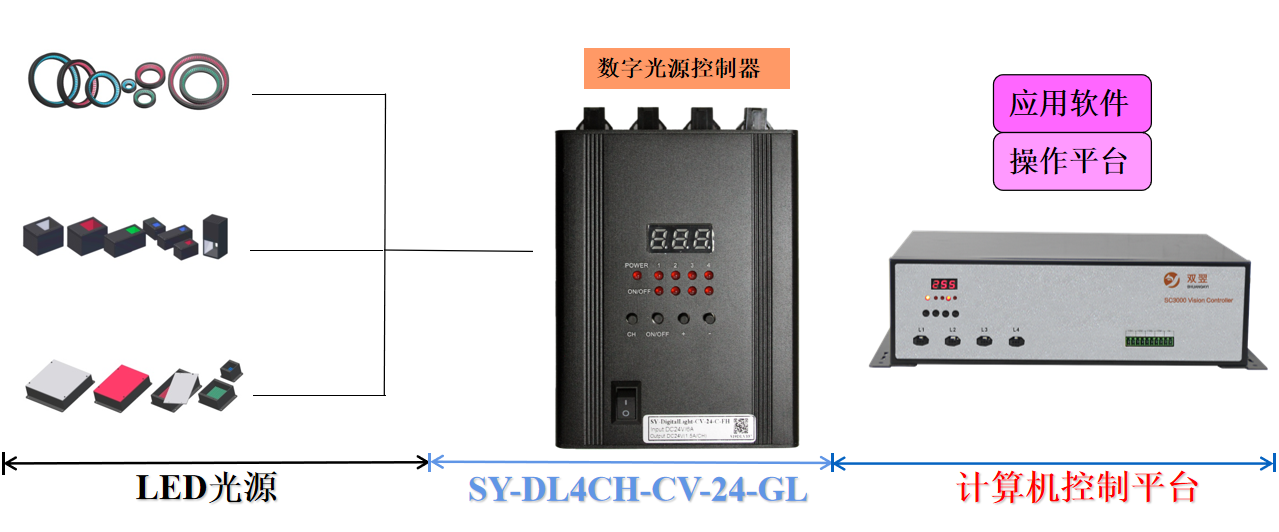

4.光源控制器典型架构



5.光源控制器的特点:

优点:

1.开放式结构 : 独立元件组合;

2.易集成性 : 柔性结构,易扩展;

3.廉价、高效 : 功能强大的数字光源控制器;

4.通过程序调节,能够随着产品料号的变化自动切换光源亮度。



缺点:

1.系统响应方面,非实时才做系统;

2.在恶劣环境下保护能力较差。

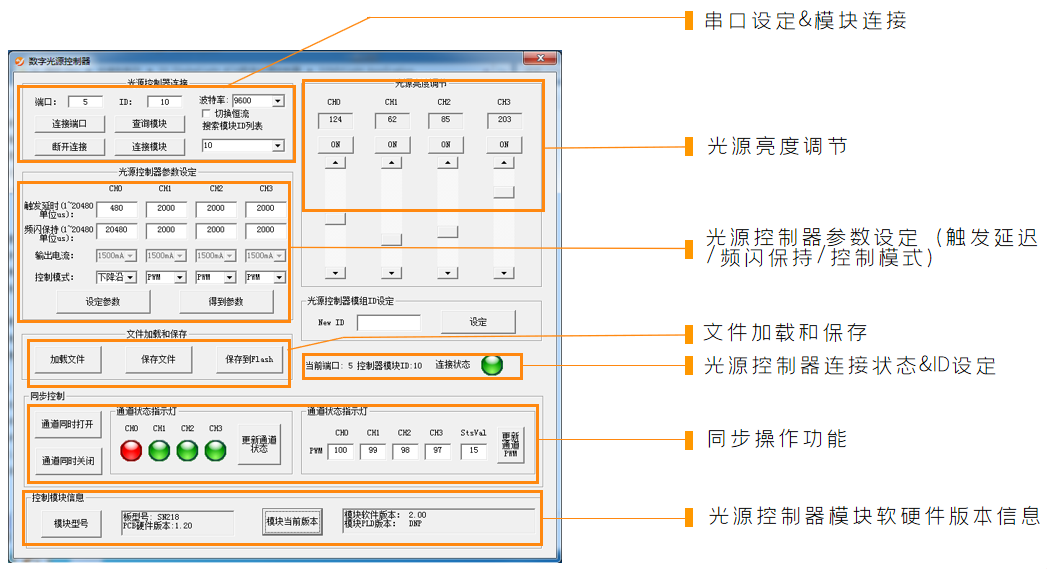

 6.产品软件操作

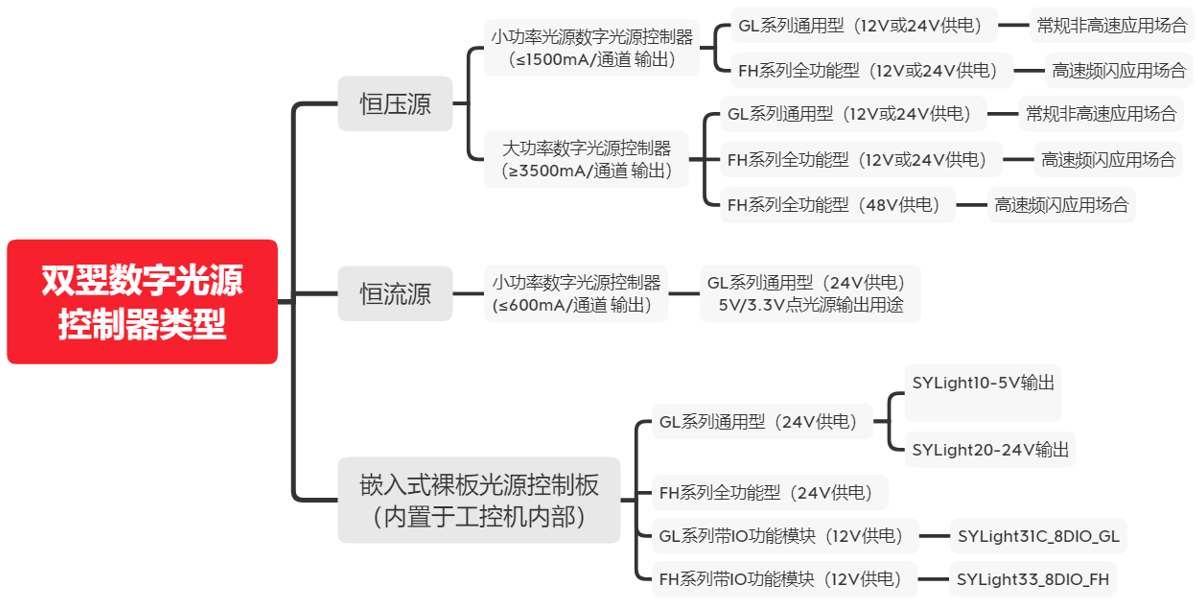

产品选型

1,光源通道数量(1通道/2通道/4通道)

2,驱动电流(单通道500mA/单通道1500mA/单通道3000mA)

3,外部触发响应时间(10ms/5us)

4,恒压源/恒流源(常规选择恒压源)

5,编程语言(VC/C#)

6,特殊功能(中断控制)

7,系统版本(Win7/Win10/Linux)
