光源控制器使用说明

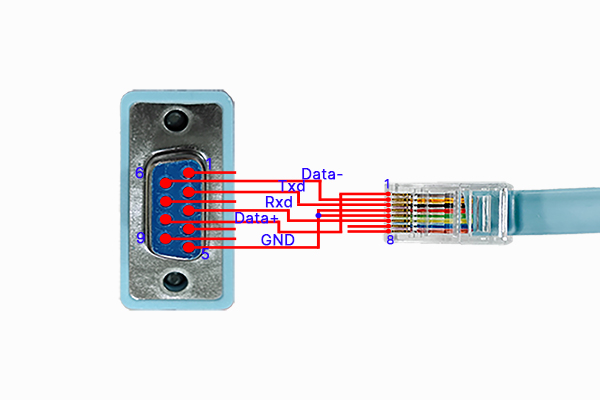

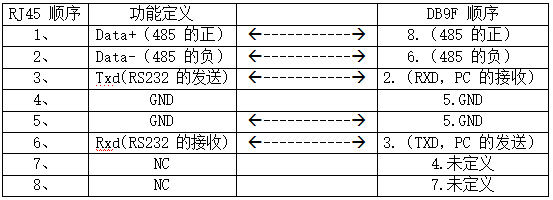

        RJ45 配线接口及定义

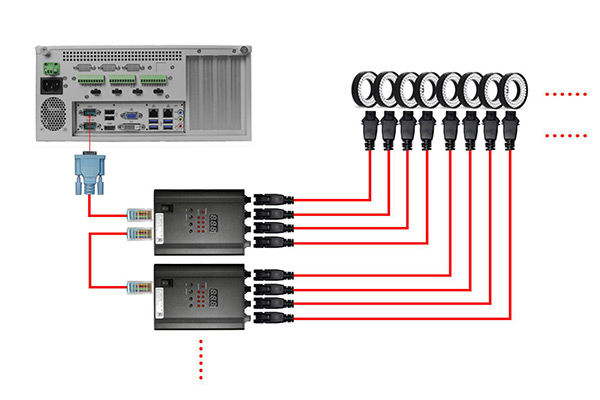

        RS-485 接口：两个网口端口为两个并联的 485 接口,用作通信控制。通过 485 接口[网口中引脚定义见 上图所示，引脚 2 为 Data-，引脚 1 为 Data+]，我们可以将多个控制器通过网线串接在一起，然后通过程序统一进行控制。

        有些 RS-485 的转换器或者设备数据标识号为 A 和 B，A 相当于 Data+,B 相当于 Data-。

        RS-485 模块和光源控制器的 485 连接时，需要注意，最好将 485 模块的地和光源控制器的模块地接在一起。如下图。除了 485 的 A 和 B 对接之外，还需要将 485 模块的 GND 和光源控制器的 GND（即外部电源的 0V）接一起 。
