MasterAlign软件设置自动存图说明

第一步：在桌面找到MasterAlign视觉程序，右键单击弹出选项栏，选择“打开文件所在的位置”，弹出程序所在目录的文件夹。如下图：

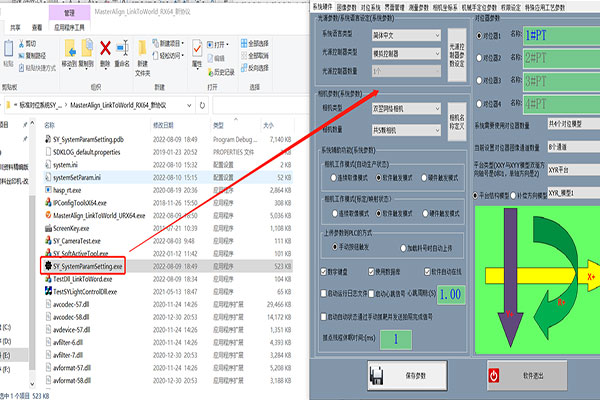

第二步：在文件夹中找到后台设置软件：。并双击打开。如下图：

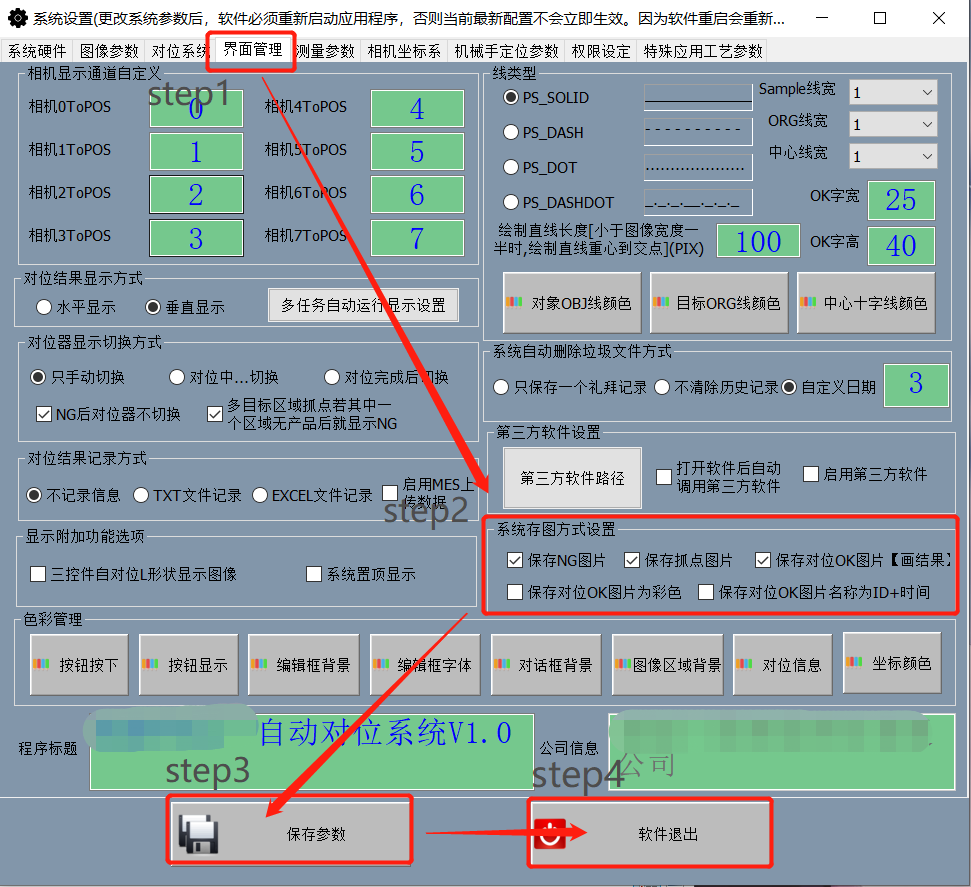

第三步：在后台设置软件中选择“界面管理”页，勾选“保存NG图片”、“保存抓点图片”、“保存对位OK图片【画结果】”。最后点击“保存参数”按钮，再退出后台设置软件，如下图：

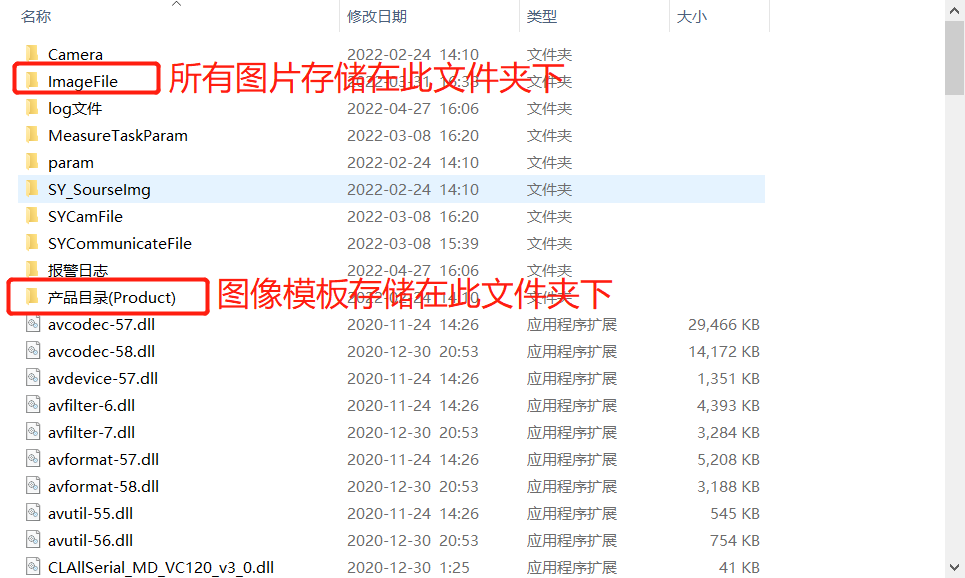

第四步：关闭视觉软件，再重新打开！！！接下来软件就会自动保存生产时的每张图片，记录图像抓取的位置，后续可以在本地查找排查抓点问题。图片存储路径如下：

客户需要将以上两个文件夹打包拷贝出来，提供给视觉这边分析抓点问题！
